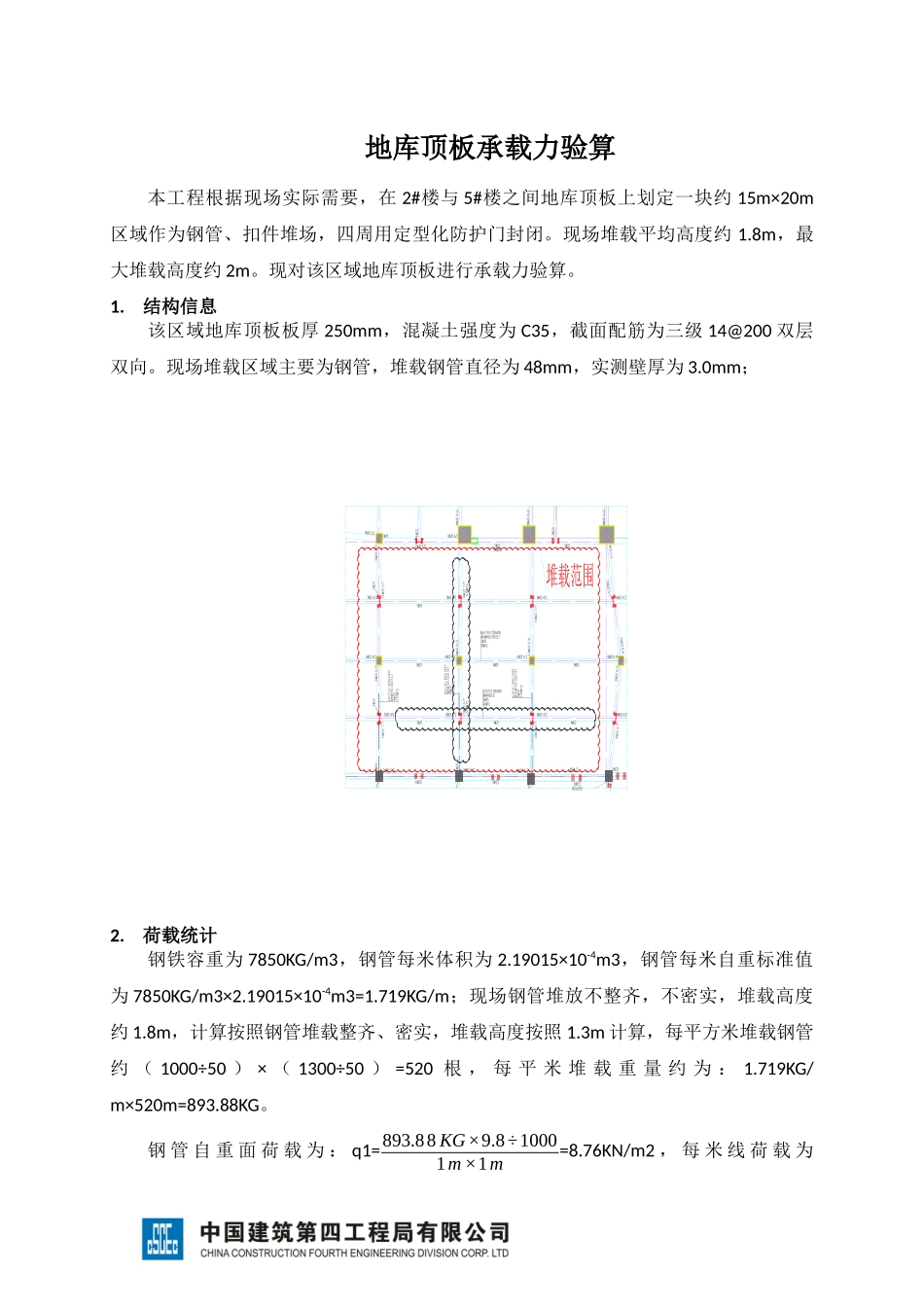

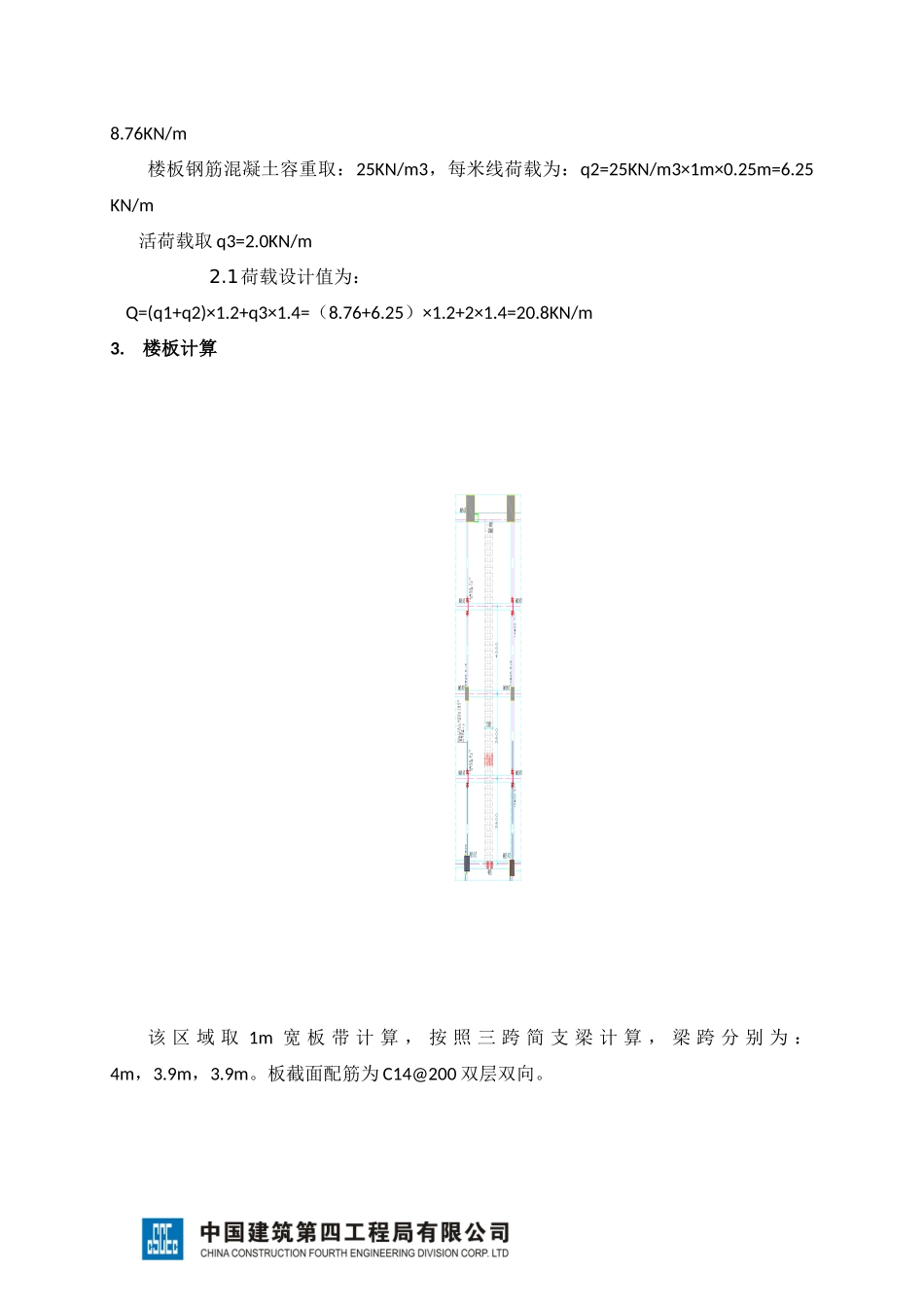

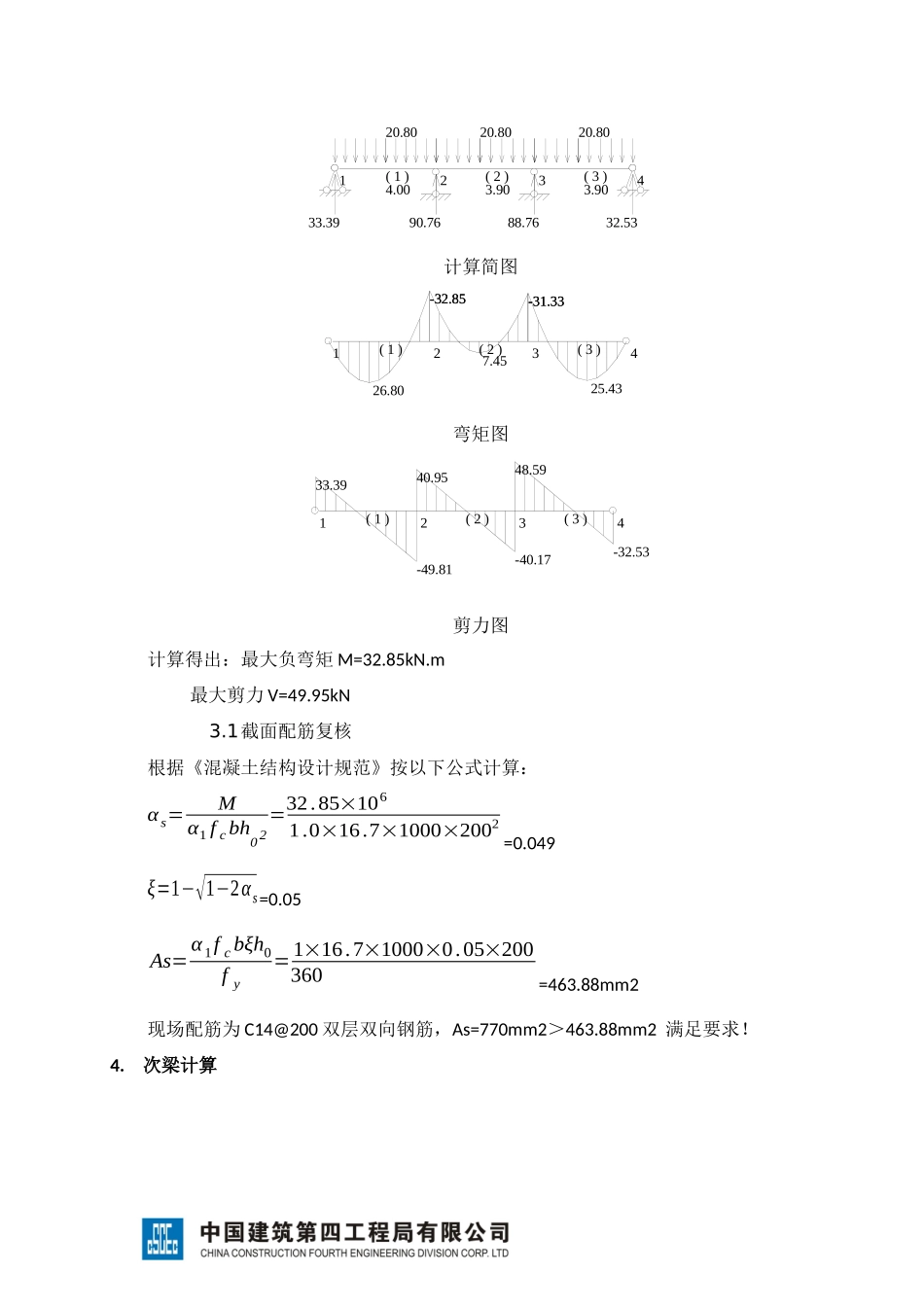

地库顶板承载力验算本工程根据现场实际需要,在2#楼与5#楼之间地库顶板上划定一块约15m×20m区域作为钢管、扣件堆场,四周用定型化防护门封闭。现场堆载平均高度约1.8m,最大堆载高度约2m。现对该区域地库顶板进行承载力验算。1.结构信息该区域地库顶板板厚250mm,混凝土强度为C35,截面配筋为三级14@200双层双向。现场堆载区域主要为钢管,堆载钢管直径为48mm,实测壁厚为3.0mm;2.荷载统计钢铁容重为7850KG/m3,钢管每米体积为2.19015×10-4m3,钢管每米自重标准值为7850KG/m3×2.19015×10-4m3=1.719KG/m;现场钢管堆放不整齐,不密实,堆载高度约1.8m,计算按照钢管堆载整齐、密实,堆载高度按照1.3m计算,每平方米堆载钢管约(1000÷50)×(1300÷50)=520根,每平米堆载重量约为:1.719KG/m×520m=893.88KG。钢管自重面荷载为:q1=893.88KG×9.8÷10001m×1m=8.76KN/m2,每米线荷载为8.76KN/m楼板钢筋混凝土容重取:25KN/m3,每米线荷载为:q2=25KN/m3×1m×0.25m=6.25KN/m活荷载取q3=2.0KN/m2.1荷载设计值为:Q=(q1+q2)×1.2+q3×1.4=(8.76+6.25)×1.2+2×1.4=20.8KN/m3.楼板计算该区域取1m宽板带计算,按照三跨简支梁计算,梁跨分别为:4m,3.9m,3.9m。板截面配筋为C14@200双层双向。20.8020.8020.801234(1)(2)(3)4.003.903.9033.3932.5390.7688.76计算简图1234(1)(2)(3)-32.8526.80-32.85-31.337.45-31.3325.43弯矩图1234(1)(2)(3)33.39-49.8140.95-40.1748.59-32.53剪力图计算得出:最大负弯矩M=32.85kN.m最大剪力V=49.95kN3.1截面配筋复核根据《混凝土结构设计规范》按以下公式计算:αs=Mα1fcbh02=32.85×1061.0×16.7×1000×2002=0.049ξ=1−√1−2αs=0.05As=α1fcbξh0fy=1×16.7×1000×0.05×200360=463.88mm2现场配筋为C14@200双层双向钢筋,As=770mm2>463.88mm2满足要求!4.次梁计算4.1次梁受力分析次梁截面尺寸为300×950;次梁承受次梁的自重以及双向板自重分配的荷载。堆载钢管面荷载标准值为q1=8.76KN/m2,楼板自重面荷载标准值为q2=6.25KN/m2;则按照双向板受力原则分配给次梁的荷载为:q=(q1+q2)×1.8=(8.76+6.25)×1.8=27.02KN/m;活荷载为q3=2.0KN/m;次梁自重线荷载标准值为:q5=25.5KN/m3×0.3×0.95=7.27KN/m荷载设计值为:楼板梯形分配荷载:q4=(q×1.2+q3×1.4=27.02×1.2+2×1.4)×2=70.44KN/m梁自重线荷载:q5=7.27KN/m×1.2=8.72KN/m0.0070.4470.4470.440.000.0070.4470.4470.440.000.0070.4470.4470.440.001234(1)(2)(3)楼板传递荷载计算简图8.728.728.721234(1)(2)(3)次梁自重荷载计算简图0.0070.4470.4470.440.000.0070.4470.4470.440.000.0070.4470.4470.440.008.728.728.721234(1)(2)(3)205.24181.88612.84562.29叠加计算简图1234(1)(2)(3)317.2610.83417.76-536.26-536.26-82.18-37.51170.86-458.10-458.1031.29275.21337.33弯矩叠加图1234(1)(2)(3)205.24126.14-253.82-332.92279.93200.36-181.86-261.43300.86221.77-102.78-181.88剪力叠加图计算得出:支座最大弯矩M=536.26kN.m跨中最大弯矩M=417.76kN.m最大剪力V=332.92kN4.2支座截面配筋复核根据《混凝土结构设计规范》按以下公式计算:αs=Mα1fcbh02=536.26×1061.0×16.7×300×9002=0.13ξ=1−√1−2αs=0.14As=α1fcbξh0fy=1×16.7×300×0.14×900360=1753.5mm2现场支座配筋为7C25钢筋,As=3434.375mm2>1753.5mm2满足要求!4.3跨中截面配筋复核根据《混凝土结构设计规范》按以下公式计算:αs=Mα1fcbh02=417.76×1061.0×16.7×300×9002=0.103ξ=1−√1−2αs=0.109As=α1fcbξh0fy=1×16.7×300×0.109×900360=1365.23mm2现场跨中截面配筋为4C25钢筋,As=1962.5mm2>1365.23mm2满足要求!4.4截面抗剪强度复核最大剪力发生在支座,V=188.56KN当h/b≤4时,梁截面抗剪强度按下式计算:V≤0.25βcfcbho=0.25×1×16.7×300×900÷1000=1127.25KN最大剪力V=188.56kN<1127.25KN满足要求!5.主梁计算5.1主梁受力分析按照三跨连续梁计算,跨度为7.8m、8m、8.8m;主梁截面尺寸为400×1200;主梁承受次梁传递的集中荷载以及双向板分配的荷载。堆载钢管面荷载标准值为q1=...
