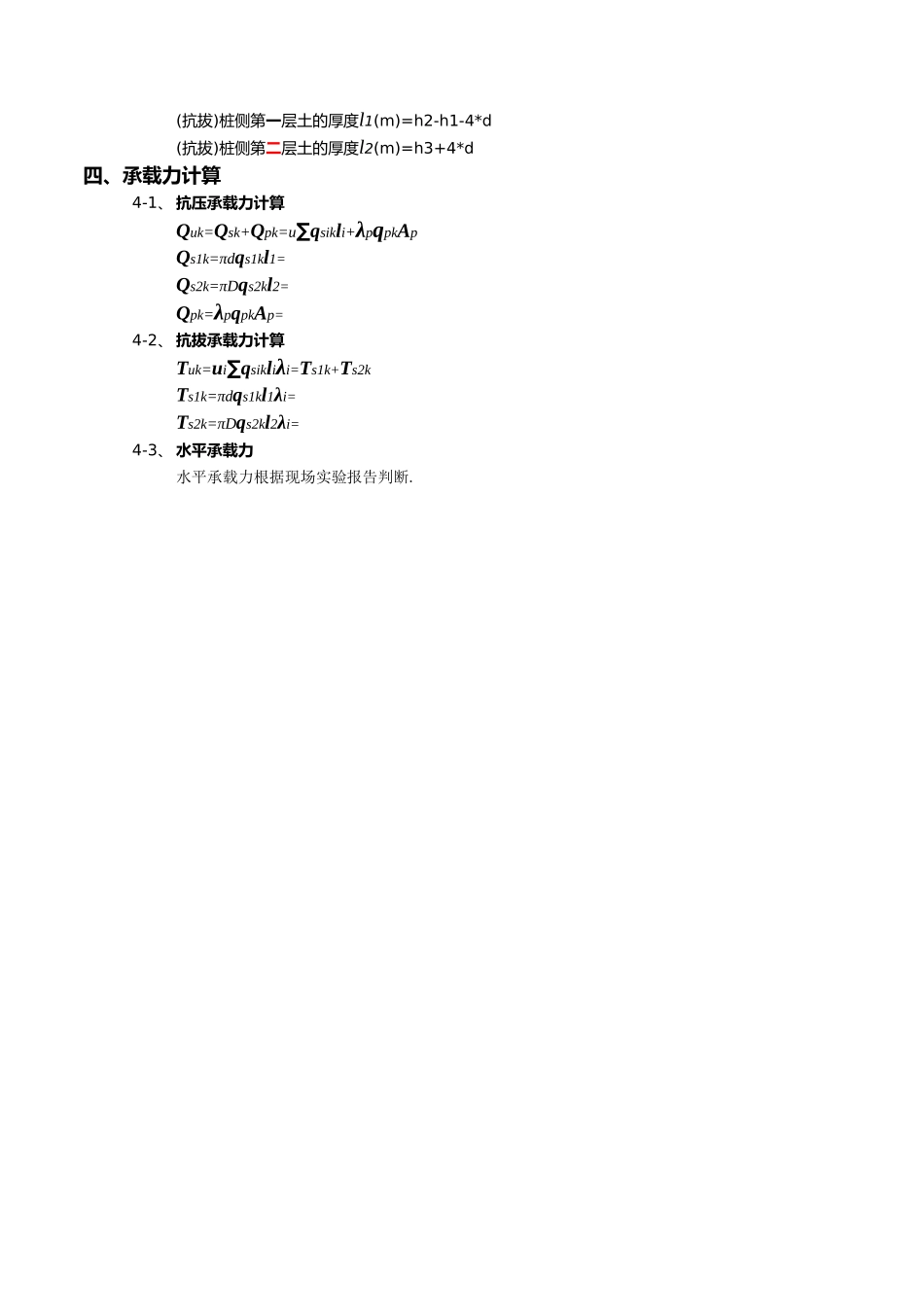

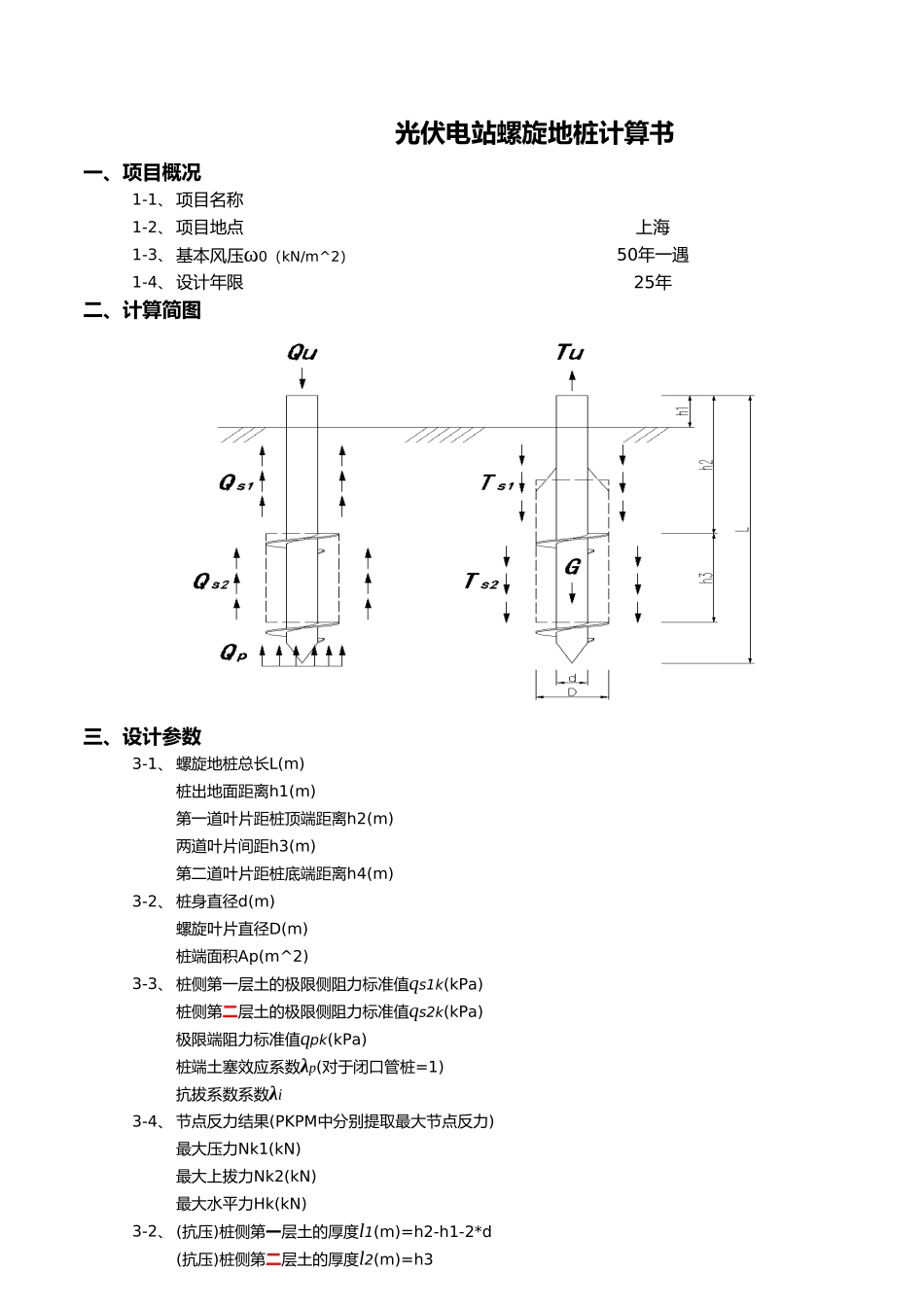

光伏电站螺旋地桩计算书一、项目概况项目名称项目地点上海设计年限二、计算简图 三、设计参数1-1、1-2、1-3、 基本风压ω0（kN/m^2）50年一遇1-4、25年3-1、 螺旋地桩总长L(m)桩出地面距离h1(m)第一道叶片距桩顶端距离h2(m)两道叶片间距h3(m)第二道叶片距桩底端距离h4(m)3-2、 桩身直径d(m)螺旋叶片直径D(m)桩端面积Ap(m^2)3-3、 桩侧第一层土的极限侧阻力标准值qs1k(kPa)桩侧第二层土的极限侧阻力标准值qs2k(kPa)极限端阻力标准值qpk(kPa)桩端土塞效应系数λp(对于闭口管桩=1)抗拔系数系数λi3-4、 节点反力结果(PKPM中分别提取最大节点反力)最大压力Nk1(kN)最大上拔力Nk2(kN)最大水平力Hk(kN)3-2、 (抗压)桩侧第一层土的厚度l1(m)=h2-h1-2*d(抗压)桩侧第二层土的厚度l2(m)=h3四、承载力计算抗压承载力计算抗拔承载力计算水平承载力(抗拔)桩侧第一层土的厚度l1(m)=h2-h1-4*d(抗拔)桩侧第二层土的厚度l2(m)=h3+4*d4-1、Quk=Qsk+Qpk=u∑qsikli+λpqpkApQs1k=πdqs1kl1=Qs2k=πDqs2kl2=Qpk=λpqpkAp=4-2、Tuk=ui∑qsikliλi=Ts1k+Ts2kTs1k=πdqs1kl1λi=Ts2k=πDqs2kl2λi=4-3、水平承载力根据现场实验报告判断.五、验算结果抗压承载力验算验算结果：Nk1≤1.2Ra抗拔承载力验算验算结果：Nk1≤1.2Ra水平承载力验算5-1、安全系数：K=单桩竖向承载力特征值(kN)：Ra=1/K*Quk=验算比值▲=Nk1/Ra=5-2、安全系数：K=单桩竖向承载力特征值(kN)：Ra=1/K*Tuk=验算比值▲=Nk2/Ra=5-3、光伏电站螺旋地桩计算书一、项目概况0.55 二、计算简图三、设计参数1.60 0.20 0.80 0.54 0.26 0.076 0.176 0.005 26 40 950 1 0.70 6.000 7.400 4.400 0.448 0.540 0.296 0.844 四、承载力计算19.034 2.781 11.943 4.310 14.353 1.286 13.067 五、验算结果29.517 0.630 满足27.176 1.031 满足水平承载力验算
