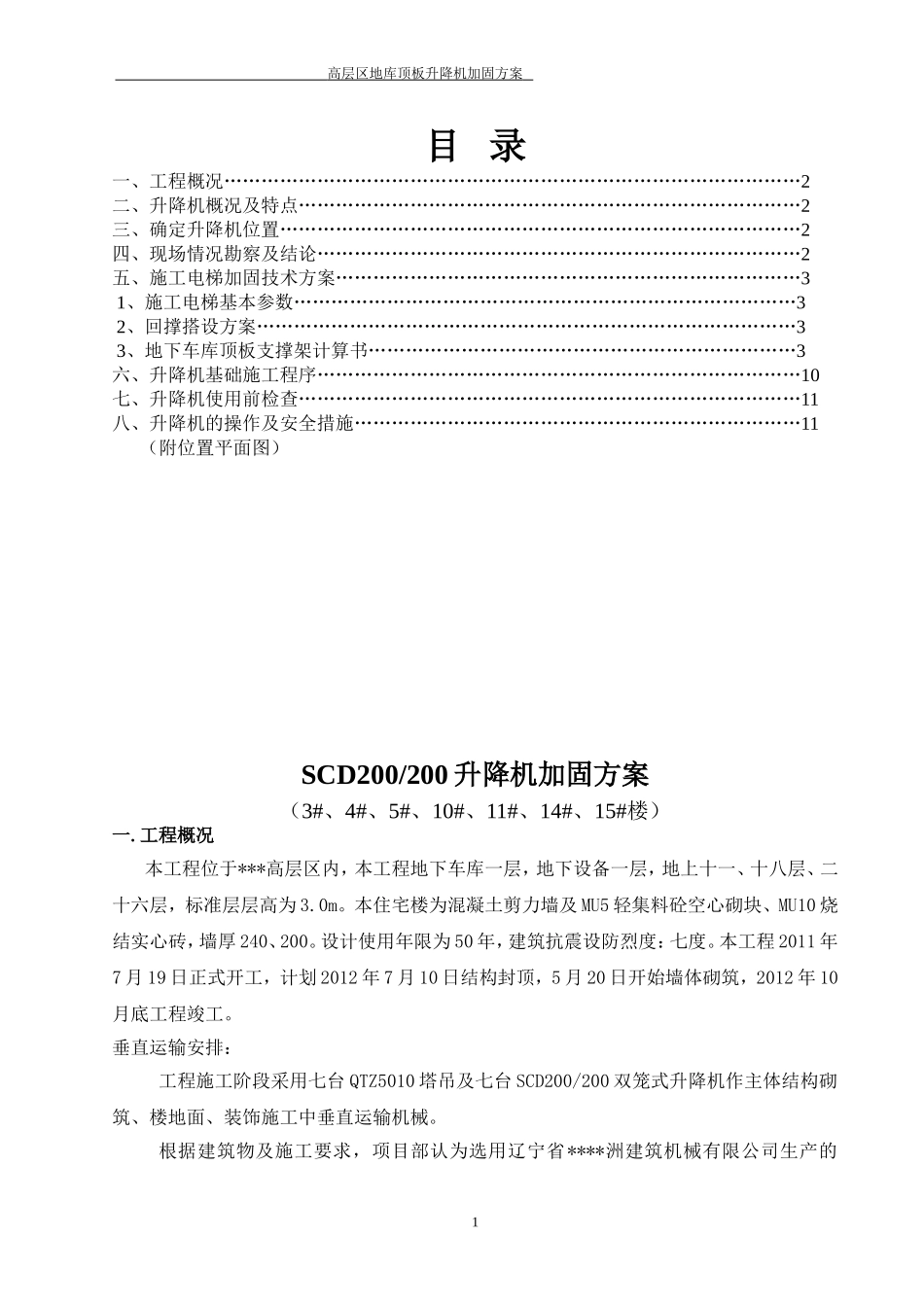

高层区地库顶板升降机加固方案目录一、工程概况…………………………………………………………………………………2二、升降机概况及特点………………………………………………………………………2三、确定升降机位置…………………………………………………………………………2四、现场情况勘察及结论……………………………………………………………………2五、施工电梯加固技术方案…………………………………………………………………31、施工电梯基本参数………………………………………………………………………32、回撑搭设方案……………………………………………………………………………33、地下车库顶板支撑架计算书……………………………………………………………3六、升降机基础施工程序……………………………………………………………………10七、升降机使用前检查………………………………………………………………………11八、升降机的操作及安全措施………………………………………………………………11（附位置平面图）SCD200/200升降机加固方案（3#、4#、5#、10#、11#、14#、15#楼）一.工程概况本工程位于***高层区内，本工程地下车库一层，地下设备一层，地上十一、十八层、二十六层，标准层层高为3.0m。本住宅楼为混凝土剪力墙及MU5轻集料砼空心砌块、MU10烧结实心砖，墙厚240、200。设计使用年限为50年，建筑抗震设防烈度：七度。本工程2011年7月19日正式开工，计划2012年7月10日结构封顶，5月20日开始墙体砌筑，2012年10月底工程竣工。垂直运输安排：工程施工阶段采用七台QTZ5010塔吊及七台SCD200/200双笼式升降机作主体结构砌筑、楼地面、装饰施工中垂直运输机械。根据建筑物及施工要求，项目部认为选用辽宁省****洲建筑机械有限公司生产的1高层区地库顶板升降机加固方案SCD200/200升降机方可满足工程需要。二、SCD200/200升降机概况及特点该SCD200/200升降机是****建筑机械有限公司生产的新一代施工升降机产品，它具有技术性能先进，使用安全可靠、维修保养方便等显著特点。是现代建筑施工最理想的垂直运输设备。本升降机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观，结构轻巧、拆除方便、安全可靠、适用性强、用途广泛等特点。三、确定升降机位置根据施工现场，会同项目部施工人员共同商订，升降机安装在3#、4#、5#、10#、11#、14#、15#楼南侧（具体位置详附图）四、现场情况勘察及结论1、现场说明（周边场地及环境适于安拆）塔机辅助安装，场地开阔。2、按拆高度36.8米、53.9米、86.0米。3、H14#楼地基为自然土、其它楼座地基为地库顶板，加浇钢筋砼，基础浇筑时间2012年5月1~5日，计划安装时间2012年5月10~20日，计划使用时间2012年5月25日。五、施工电梯加固技术方案3#、4#、5#、10#、11#、15#楼施工电梯基础（位于地下室顶板上方）1、施工电梯基本参数施工电梯型号：SC200/200；吊笼形式：双吊笼；架设总高度：86m；标准节长度：1.508m；底笼长：5.3m；底笼宽：4.2m；标准节重：190kg；对重重量：1800kg；单个吊笼重:945kg；吊笼载重：2000kg；外笼重：1200kg；施工电梯安装在地下车库顶板上，顶板底采用满堂钢管架进行加固处理，满堂钢管架应经受力计算后进行搭设。考虑到动荷载、自重误差及风荷载对基础的影响，取荷载系数n=2.1。同时应能承受施工电梯工作时最不利条件下的全部荷载，加固后的总受力必须能承受的最大荷载不得小于：P1=吊笼重+护栏重+标准节总重+对重体重+额定载荷重）*2.1=｛（2*945）+1200+（59*190）+2*1800+2*2000｝*2.1≈45990㎏=460KN2高层区地库顶板升降机加固方案地库顶板上浇筑4000mm×6000mm混凝土，厚300mm，混凝土等级C35，C14@200双层双向钢筋。P2=混凝土体积×混凝土每吨重量=7.2×2.5=18t我们取值180KN作为计算用。所以总荷载P=460KN+180KN=640KN2、回撑搭设方案：根据施工电梯厂家提供的使用说明书得知总荷载为640KN，基础尺寸为4000×6000mm，因此加固范围为4500×6500mm，由此地下室顶板承担的总荷载为总荷载为21.9kN/m2此荷载由施工电梯底部4500×6500范围的楼板承担，而根据结构设计地下...
