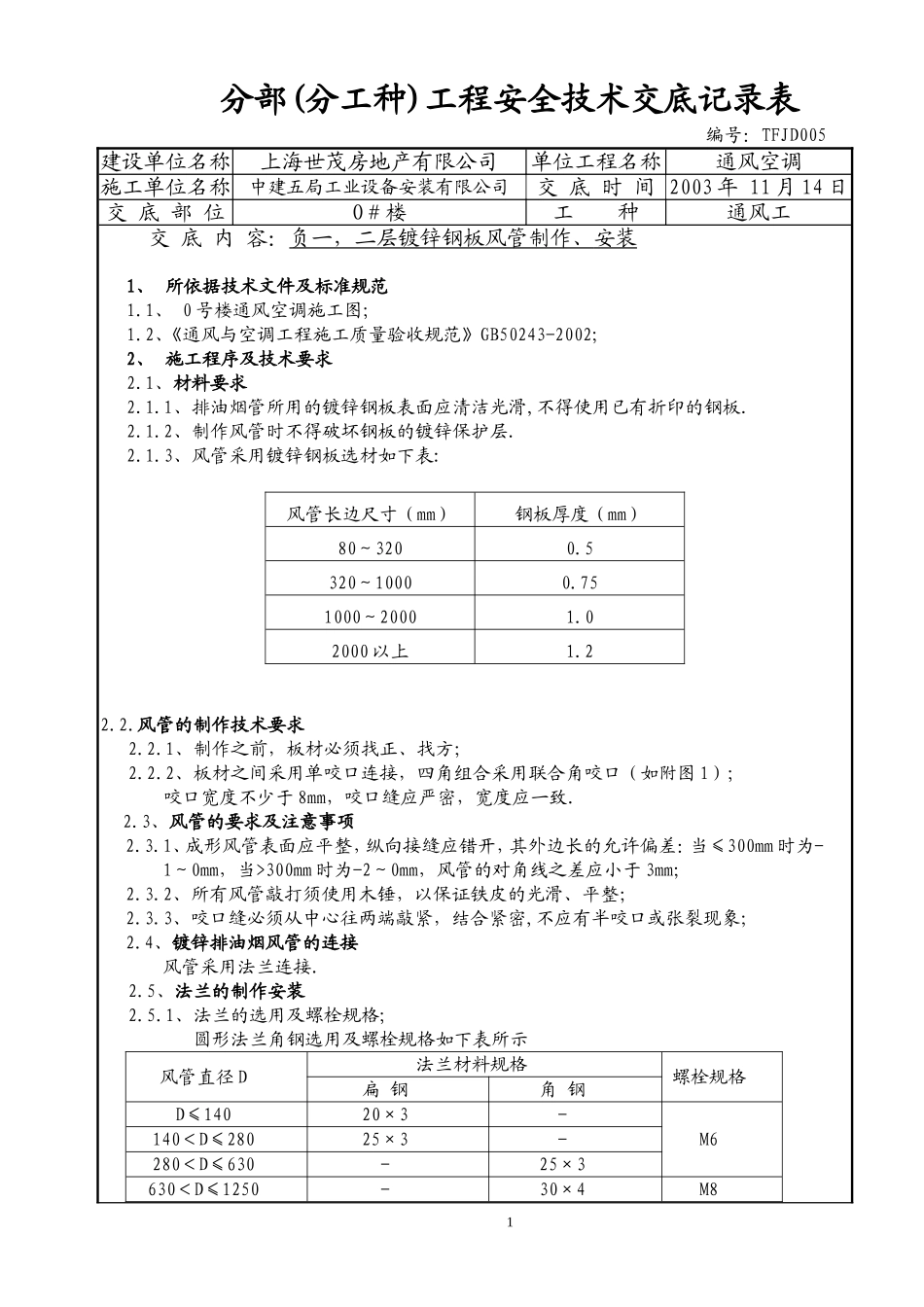

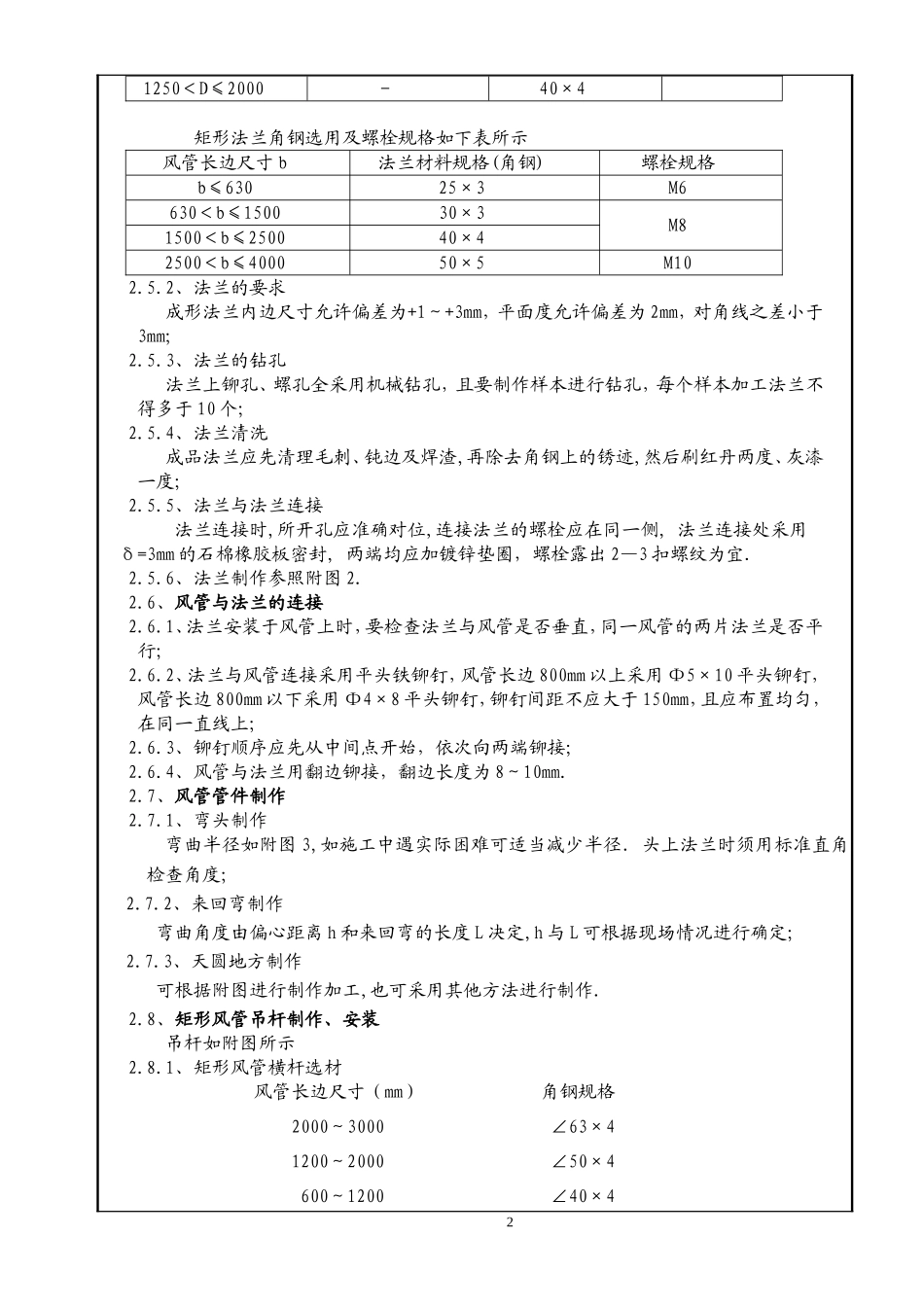

分部(分工种)工程安全技术交底记录表编号：TFJD005建设单位名称上海世茂房地产有限公司单位工程名称通风空调施工单位名称中建五局工业设备安装有限公司交底时间2003年11月14日交底部位O＃楼工种通风工交底内容：负一，二层镀锌钢板风管制作、安装1、所依据技术文件及标准规范1.1、0号楼通风空调施工图;1.2、《通风与空调工程施工质量验收规范》GB50243-2002;2、施工程序及技术要求2.1、材料要求2.1.1、排油烟管所用的镀锌钢板表面应清洁光滑,不得使用已有折印的钢板.2.1.2、制作风管时不得破坏钢板的镀锌保护层.2.1.3、风管采用镀锌钢板选材如下表:风管长边尺寸（mm）钢板厚度（mm）80～3200.5320～10000.751000～20001.02000以上1.22.2.风管的制作技术要求2.2.1、制作之前，板材必须找正、找方；2.2.2、板材之间采用单咬口连接，四角组合采用联合角咬口（如附图1）;咬口宽度不少于8mm，咬口缝应严密，宽度应一致.2.3、风管的要求及注意事项2.3.1、成形风管表面应平整，纵向接缝应错开，其外边长的允许偏差：当≤300mm时为-1～0mm，当>300mm时为-2～0mm，风管的对角线之差应小于3mm；2.3.2、所有风管敲打须使用木锤，以保证铁皮的光滑、平整；2.3.3、咬口缝必须从中心往两端敲紧，结合紧密,不应有半咬口或张裂现象；2.4、镀锌排油烟风管的连接风管采用法兰连接.2.5、法兰的制作安装2.5.1、法兰的选用及螺栓规格;圆形法兰角钢选用及螺栓规格如下表所示风管直径D法兰材料规格螺栓规格扁钢角钢D≤14020×3-M6140＜D≤28025×3-280＜D≤630-25×3630＜D≤1250-30×4M811250＜D≤2000-40×4矩形法兰角钢选用及螺栓规格如下表所示风管长边尺寸b法兰材料规格(角钢)螺栓规格b≤63025×3M6630＜b≤150030×3M81500＜b≤250040×42500＜b≤400050×5M102.5.2、法兰的要求成形法兰内边尺寸允许偏差为+1～+3mm，平面度允许偏差为2mm，对角线之差小于3mm;2.5.3、法兰的钻孔法兰上铆孔、螺孔全采用机械钻孔，且要制作样本进行钻孔，每个样本加工法兰不得多于10个;2.5.4、法兰清洗成品法兰应先清理毛刺、钝边及焊渣,再除去角钢上的锈迹,然后刷红丹两度、灰漆一度;2.5.5、法兰与法兰连接法兰连接时,所开孔应准确对位,连接法兰的螺栓应在同一侧,法兰连接处采用δ=3mm的石棉橡胶板密封,两端均应加镀锌垫圈，螺栓露出2—3扣螺纹为宜.2.5.6、法兰制作参照附图2.2.6、风管与法兰的连接2.6.1、法兰安装于风管上时，要检查法兰与风管是否垂直，同一风管的两片法兰是否平行;2.6.2、法兰与风管连接采用平头铁铆钉，风管长边800mm以上采用Φ5×10平头铆钉，风管长边800mm以下采用Φ4×8平头铆钉，铆钉间距不应大于150mm，且应布置均匀，在同一直线上;2.6.3、铆钉顺序应先从中间点开始，依次向两端铆接;2.6.4、风管与法兰用翻边铆接，翻边长度为8～10mm.2.7、风管管件制作2.7.1、弯头制作弯曲半径如附图3,如施工中遇实际困难可适当减少半径.头上法兰时须用标准直角检查角度;2.7.2、来回弯制作弯曲角度由偏心距离h和来回弯的长度L决定,h与L可根据现场情况进行确定;2.7.3、天圆地方制作可根据附图进行制作加工,也可采用其他方法进行制作.2.8、矩形风管吊杆制作、安装吊杆如附图所示2.8.1、矩形风管横杆选材风管长边尺寸（mm）角钢规格2000～3000∠63×41200～2000∠50×4600～1200∠40×42320～600≤320∠30×3∠25×32.8.2、吊杆制作吊杆采用Φ10的镀锌通丝圆钢连接膨胀螺栓固定于楼板上.2.8.3、横杆要求横杆的长度如吊架图样所示为风管底边长加上150mm.横杆制作完成后应清理毛刺、钝边及焊渣,再除去角钢上的锈迹,然后刷红丹两度、灰漆一度;2.8.4、吊杆与横杆连接其连接采用两个螺母，一个平垫片固定.2.8.5、支架安装要求水平安装:D(圆风管直径)或A(矩形风管边长)<400mm,间距＜4米;D或A≥400mm,间距＜3米.2.9、风管安装2.9.1、安装前应先校准标高,对安装好的支、吊、托架进一步检查其位置是否正确,是否牢固可靠,风管就位后,用拉线、水平尺和吊线的方法,来检查风管是否横平竖直.2.9.2、风管安装后要平直，水平度误差为每米不大于3mm，总偏差不大于20mm，垂直风管的垂直度每米不大于2mm，总偏差不大于20mm.3、安全...
