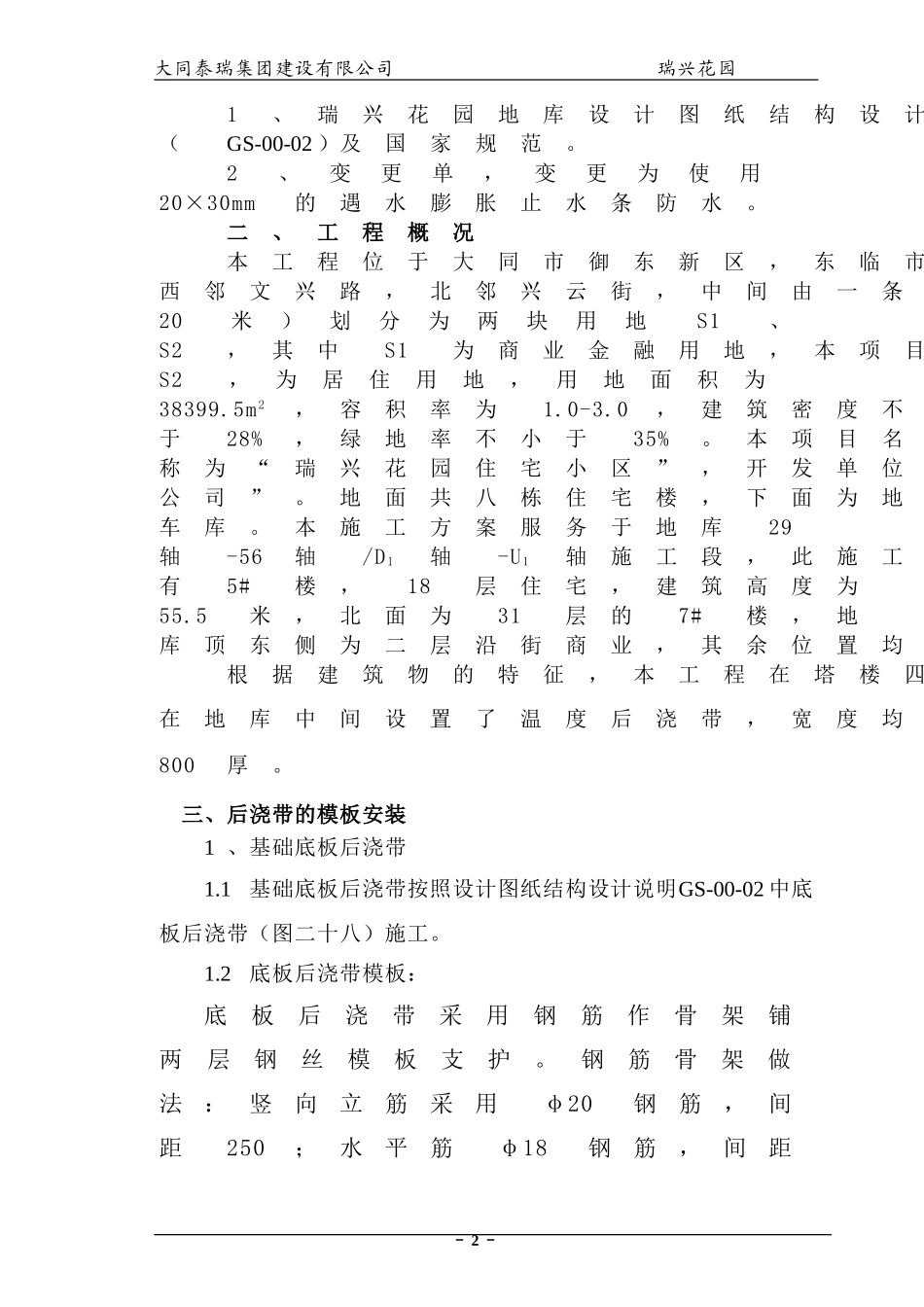

后浇带施工方案编制：审核：审批：瑞兴花园住宅小区2013年9月10日目录一、编制依据………………………………………………2二、工程概况………………………………………………2大同泰瑞集团建设有限公司瑞兴花园三、后浇带模板安装…………………………………………2四、后浇带的钢筋安装………………………………………7五、后浇带的砼施工…………………………………………7六、后浇带混凝土的养护………………………………………9七、注意事项…………………………………9一、编制依据-1-大同泰瑞集团建设有限公司瑞兴花园1、瑞兴花园地库设计图纸结构设计说明中后浇带作法（GS-00-02）及国家规范。2、变更单，变更为使用20×30mm的遇水膨胀止水条防水。二、工程概况本工程位于大同市御东新区，东临市政规划路，南邻永固路西邻文兴路，北邻兴云街，中间由一条市政规划路（红线宽20米）划分为两块用地S1、S2，其中S1为商业金融用地，本项目为南侧的S2，为居住用地，用地面积为38399.5m2，容积率为1.0-3.0，建筑密度不大于28%，绿地率不小于35%。本项目名称为“瑞兴花园住宅小区”，开发单位为“大同市中和房地产有限公司”。地面共八栋住宅楼，下面为地下两层全埋式种植土大型汽车库。本施工方案服务于地库29轴-56轴/D1轴-U1轴施工段，此施工段南面有5#楼，18层住宅，建筑高度为55.5米，北面为31层的7#楼，地库顶东侧为二层沿街商业，其余位置均为种植土。根据建筑物的特征，本工程在塔楼四周设置了沉降后浇带，在地库中间设置了温度后浇带，宽度均为800厚。三、后浇带的模板安装1、基础底板后浇带1.1基础底板后浇带按照设计图纸结构设计说明GS-00-02中底板后浇带（图二十八）施工。1.2底板后浇带模板：底板后浇带采用钢筋作骨架铺两层钢丝模板支护。钢筋骨架做法：竖向立筋采用φ20钢筋，间距250；水平筋φ18钢筋，间距-2-大同泰瑞集团建设有限公司瑞兴花园200。钢丝网一层采用棱形钢板网片，另一层采用5mm孔眼铅丝网，此层网面向混凝土一侧安装。为保证结构施工质量，后浇带钢筋骨架不得焊于底板钢筋上，为抵抗砼侧压力加设斜拉筋和水平拉筋。1.3后浇带的上口处理：统一用两层清水板置于钢筋面层上，施工前先对后浇带处的上层钢筋抄平后纠正不水平钢筋，确保上口保护层一致。将清水板龙骨用铁丝固定在钢筋上，必须拉直线校直。1.4底板后浇带施工构造后浇带放置期间，为了避免后浇带长期被水浸泡，便于杂物的清除，在浇筑底板垫层时，在后浇带处浇筑一条300mm厚的砼土带，带内形成排水沟，排水沟按1%的坡度向后浇带内设置的集水坑放坡，集水坑间距10m，发生集水时用小型水泵抽排。2、梁板后浇带的处理2.1为确保结构支撑体系的安全，后浇带模板可以采用独立的支撑体系，与平台模板连接处断开，不影响平台模板的拆除。负二层地库采用碗扣架支撑，间距900、负一层采用钢管式支撑体系，间距1000，因后浇带设计宽度800，所用清水板宽为1220，这样两侧各有210宽度，可确保后浇带两侧模板支撑拆除后有210宽钢筋砼受后浇带支撑体系支撑。后浇带龙骨与相邻板块断开，长度不得超过1300，以保证不影响两侧板块的模板拆除。板后浇带的支模见下图所示：-3-大同泰瑞集团建设有限公司瑞兴花园后浇带支模示意图2.2梁板后浇带的模板还可以采用回顶支撑措施，原结构设计为简支梁板，由于后浇带的留置，结构受力转变为悬臂梁板，因此在后浇带处需加设支撑，避免因结构受力的变化，造成梁板开裂。（1）、顶撑施工顺序梁底模板拆除→梁底顶撑→顶板模板拆除→顶板顶撑（2）、顶撑施工为了保证结构受力要求，将梁板和后浇带模板支撑体系作为同一体系。拆除此部分满堂支撑脚手架时，后浇带处支撑必须随时拆除随时回顶；在拆除和回顶过程中需要注意不能大面积拆模，一般一跨一跨循环进行严禁梁、板同时拆除后再回顶。后浇带二次回顶支撑拆除前，后浇带混凝土以同条件的试块强度必须达到100%。后浇带端的梁、板回顶均采用扣件式钢管脚手架支撑，材料选用50×100mm木枋通设在梁板底，支架系统采用Ф48×3.0钢管搭设双排支撑架体，架体钢管顶端放置U型可调顶托，木方架设在U型可调顶托上，调节U型顶托，将木...
