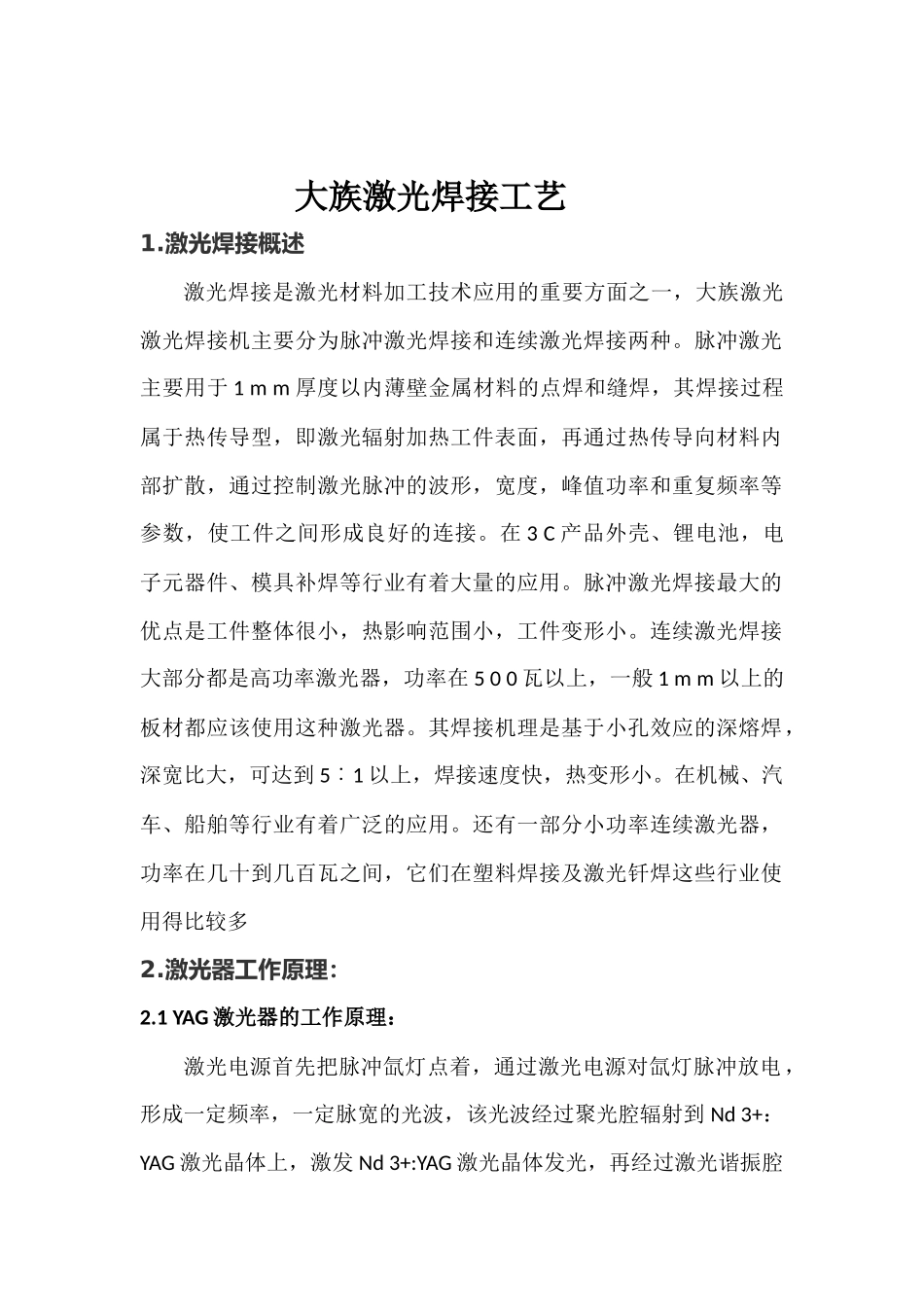

大族激光焊接工艺1.激光焊接概述激光焊接是激光材料加工技术应用的重要方面之一，大族激光激光焊接机主要分为脉冲激光焊接和连续激光焊接两种。脉冲激光主要用于1mm厚度以内薄壁金属材料的点焊和缝焊，其焊接过程属于热传导型，即激光辐射加热工件表面，再通过热传导向材料内部扩散，通过控制激光脉冲的波形，宽度，峰值功率和重复频率等参数，使工件之间形成良好的连接。在3C产品外壳、锂电池，电子元器件、模具补焊等行业有着大量的应用。脉冲激光焊接最大的优点是工件整体很小，热影响范围小，工件变形小。连续激光焊接大部分都是高功率激光器，功率在500瓦以上，一般1mm以上的板材都应该使用这种激光器。其焊接机理是基于小孔效应的深熔焊，深宽比大，可达到5︰1以上，焊接速度快，热变形小。在机械、汽车、船舶等行业有着广泛的应用。还有一部分小功率连续激光器，功率在几十到几百瓦之间，它们在塑料焊接及激光钎焊这些行业使用得比较多2.激光器工作原理：2.1YAG激光器的工作原理：激光电源首先把脉冲氙灯点着，通过激光电源对氙灯脉冲放电，形成一定频率，一定脉宽的光波，该光波经过聚光腔辐射到Nd3+：YAG激光晶体上，激发Nd3+:YAG激光晶体发光，再经过激光谐振腔谐振之后，发出波长为1064n脉冲激光，该脉冲激光经过扩束、反射、(或经光纤传输)聚焦后打在所要焊接的物体上；在PLC或工业PC机的控制下，移动数控工作台，从而完成焊接。焊接时所需要的脉冲激光的频率、脉宽、波形、工作台速度、移动方向均可用单片机、PLC或工业PC机来控制，通过对激光的频率、脉宽的不同设定可调节控制脉冲激光的能量。2.2光纤激光器的工作原理：当泵浦光通过光纤中的稀土离子时，就会被稀土离子所吸收。这时吸收光子能量的稀土原子电子就会激励到较高激射能级，从而实现离子数反转，反转后的离子数就会以辐射形式从高能级转移到基态，并且释放出能量，完成受激辐射。光纤激光器产生的激光通过光纤输出，并与配套的工作台配合，完成相应的焊接。光纤激光器分为脉冲光纤激光器和连续光纤激光器。其中，脉冲光纤激光器可通过激光的峰值功率、频率、脉宽的设定来调节激光脉冲单点能量；连续光纤激光器则通过设定平均激光功率来调节输出激光功率。半导体激光器的工作原理：通过一定的激励方式，在半导体物质的能带（导带与价带）之间，或者半导体物质的能带与杂质（受主或施主）能级之间，实现非平衡载流子的粒子数反转，当处于粒子数反转状态的大量电子与空穴复合时，便产生受激发射作用。半导体激光器产生的激光也可通过光纤输出进行焊接。3.激光焊接特点：大族激光激光焊接是一种新型的焊接方式，激光焊接主要针对薄壁材料、精密零件的焊接，可实现点焊、对接焊、叠焊、密封焊等，其特点有：具有高的深宽比，焊缝宽度小，热影响区小，变形小，焊接速度快。焊缝平整、美观，焊后无需处理或只需简单处理工序。焊缝质量高，无气孔，可减少和优化母材杂质，组织焊后可细化，焊缝强度、韧性至少相当于甚至超过母材金属。可精确控制，聚焦光点小，可高精度定位，易实现自动化。可实现某些异种材料间的焊接。激光焊接具有很多优点。激光焊接可以将热量降到最低的需要量，热影响区金相变化范围小，而且因热传导所导致的变形也很低；不需使用电极，没有电极污染或受损的顾虑；激光束易于聚焦、对准及受光学仪器所导引，可放置在离工件适当的距离，且可在工件周围的机具或障碍间再导引，其他焊接法则因受到上述的空间限制而无法发挥作用；工件可放置在封闭的空间内，激光束可聚焦在很小的区域，可焊接小型或间隔相近的部件。另外激光焊接可焊材质的种类范围很大，可以相互接合各种异质材料，并且易于以自动化进行高速焊接，也可以数位或电脑控制；用激光焊接薄材或细径线材时，不会像电弧焊接容易有回熔的困扰，而且激光焊接不受磁场所影响，能精确地对准焊件。激光焊接也有一些缺点，主要表现在以下几个方面。一是焊件位置需非常精确，务必在激光束的聚焦范围内；二是焊件需使用夹具时，必须确保焊件的最终位置需与激光束将冲击的焊点对准；三是最大可焊厚度受到限制，渗透厚度远超过19mm的工件在生产线...
