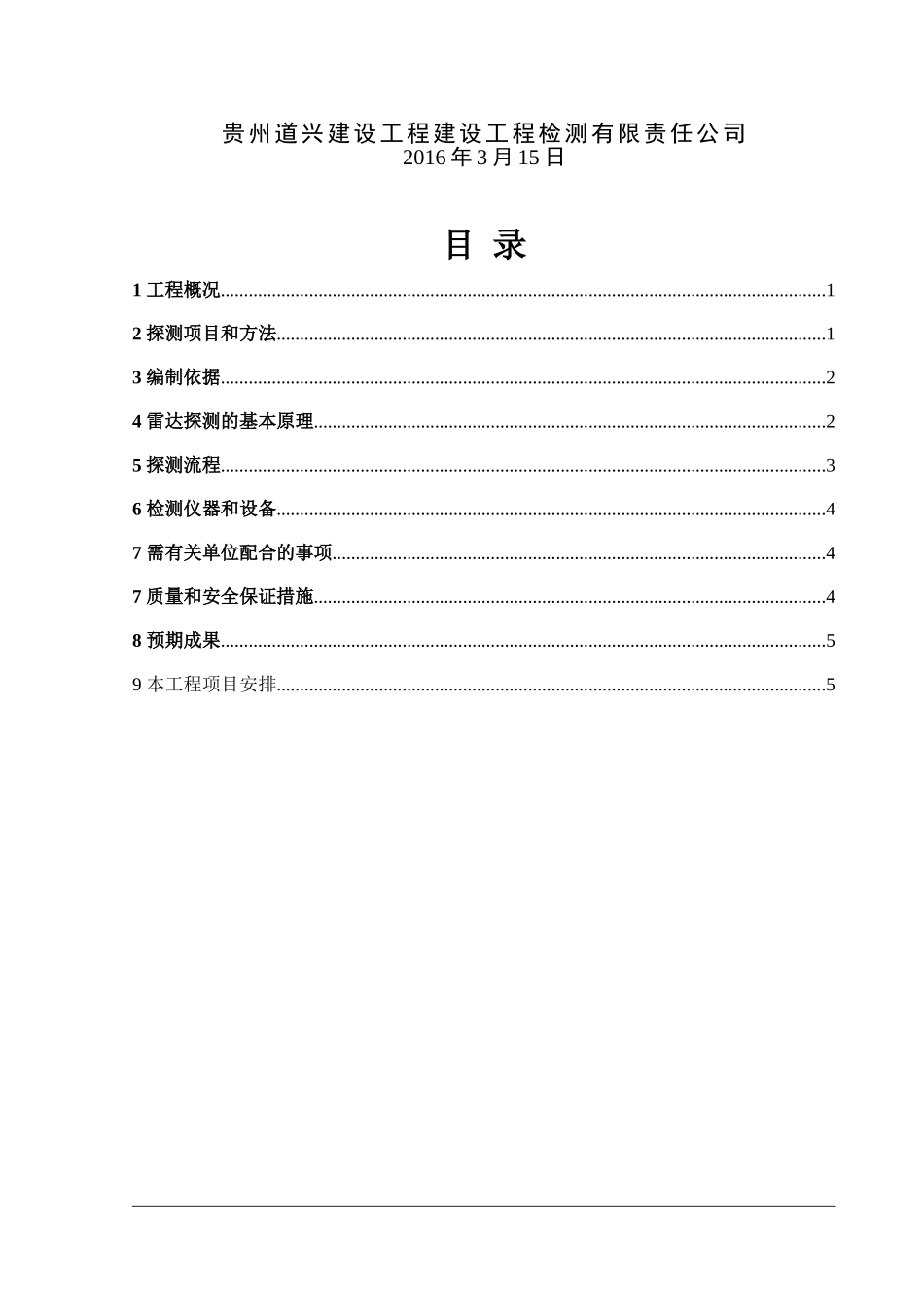

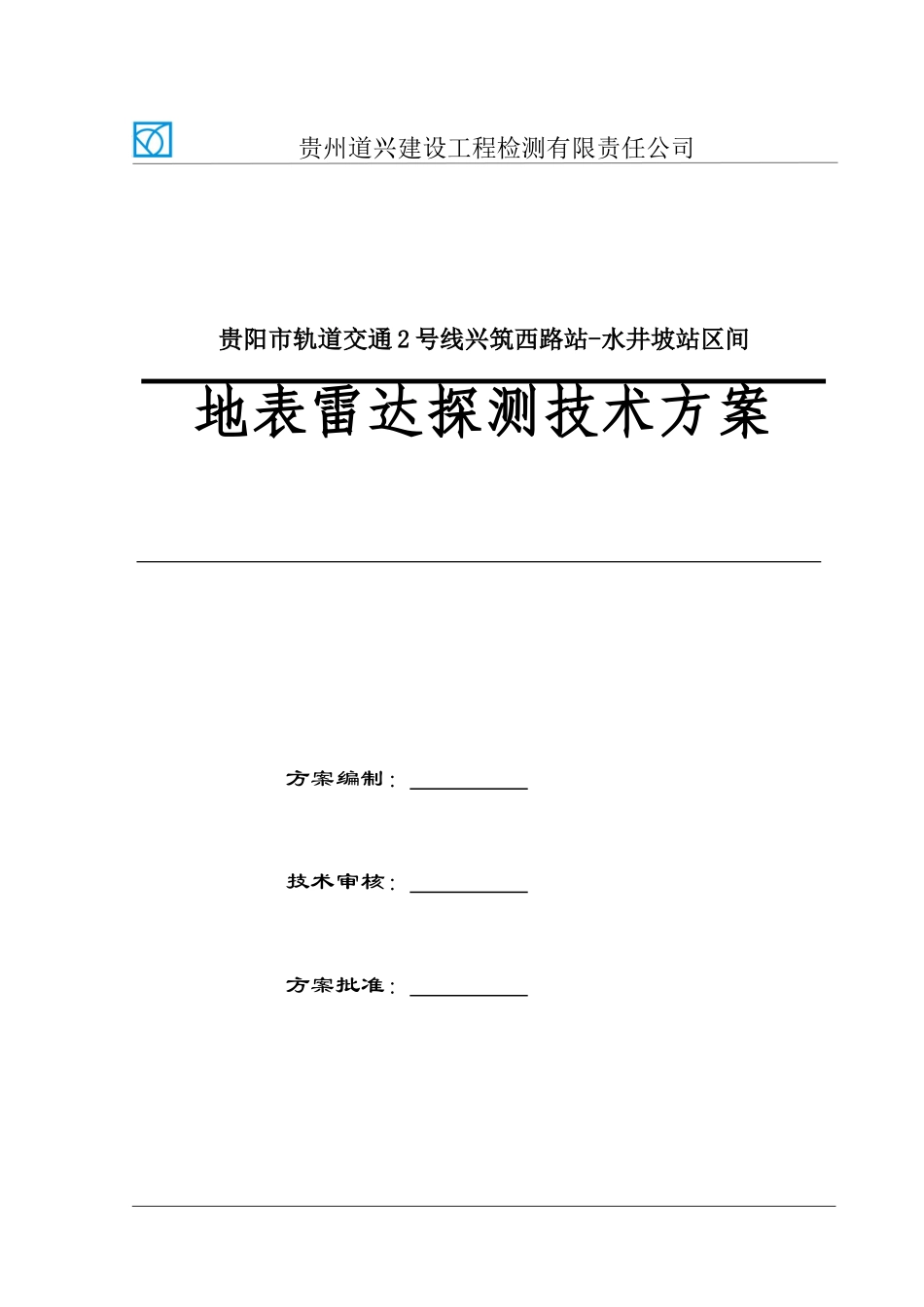

贵州道兴建设工程检测有限责任公司贵阳市轨道交通2号线兴筑西路站-水井坡站区间地表雷达探测技术方案方案编制：技术审核：方案批准：贵州道兴建设工程建设工程检测有限责任公司2016年3月15日目录1工程概况..................................................................................................................................12探测项目和方法......................................................................................................................13编制依据..................................................................................................................................24雷达探测的基本原理..............................................................................................................25探测流程..................................................................................................................................36检测仪器和设备......................................................................................................................47需有关单位配合的事项..........................................................................................................47质量和安全保证措施..............................................................................................................48预期成果..................................................................................................................................59本工程项目安排......................................................................................................................51工程概况贵阳市轨道交通2号线兴筑西路站-水井坡站区间长1234.974m，其中水井坡站（长189.6m），为本一站一区间的土建工程施工。水井坡站是贵阳市轨道交通2号线的一个中间站，位于主干道金阳南路的下方，周围交通较为繁忙。车站起止里程YDK19+978.193～YDK20+167.819，总长189.6m，为地下两层岛式车站，车站结构为明挖地下两层单柱双跨矩形结构。标准段宽19.9m，基坑深约15-21m，主体建筑面积7941.8m2，总建筑面积11936m2。顶板覆土约3.6m，轨面埋深15.35m。本站共设4个出入口、2组风亭。1、4号出入口过街段采用暗挖外其余均为明挖法施工。车站两端均为矿山法区间。兴筑西路站-水井坡站区间，本区间线路出兴筑西路站后，穿过诚信南路东侧的一个小山包及金阳客站公交停车场（侧穿加气站），再穿过翠柳路后，进入喀斯特公园内，在公园内线路继续往东南，穿出公园东南角、石村东路后，到达金阳南路水井坡站，区间设计里程为：YDK18+741.914～YDK19+976.888，区间隧道全长1234.974m。采用矿山法施工。隧道拱顶埋深14.5～39.6m，线间距为12m～17m。本工程项目为城市交通通道，工程地质条件复杂，为了保证施工安全，必须须对开挖段落的工程地质地质条件弄清楚，防止工安全施工大发生，故根据贵阳市城市轨道交通有限公司文件“筑轨道〔2015〕96号”“贵阳市城市轨道交通有限公司关于印发《贵阳市城市轨道交通工程地表地质雷达探测管理办法（试行）》的通知”的要求，根据本段的具体情况，对该标段的开挖站台和暗挖区间隧道地表进行了雷达探测，雷达测线布置严格按办法进行。其具体探测方案如下：2探测项目和方法根据本工程的实际和相关规范要求，采用技术成熟地质雷达法，对施工站台的周围，以及暗挖区间的地表的空洞、脱空、水囊、疏松堆积体等进行探测，防止施工过程中的坍塌、涌泥、涌水等事故发生。3编制依据《铁路隧道超前地质预报技术指南》（铁建设【2008】105）；《铁路隧道工程施工技术指南》（TZ204－2008）；《铁路隧道设计施工有关标准补充规定》（铁建设【2007】88）；《贵阳市城市轨道交通工程地表地质雷达探测管理办法（试行）》的通知”；-1-国家以及贵州省有关规范、规程等。4雷达探测的基本原理探地雷达是利用高频电磁波（1...
