地震勘探原理浅震实习报告VIP免费

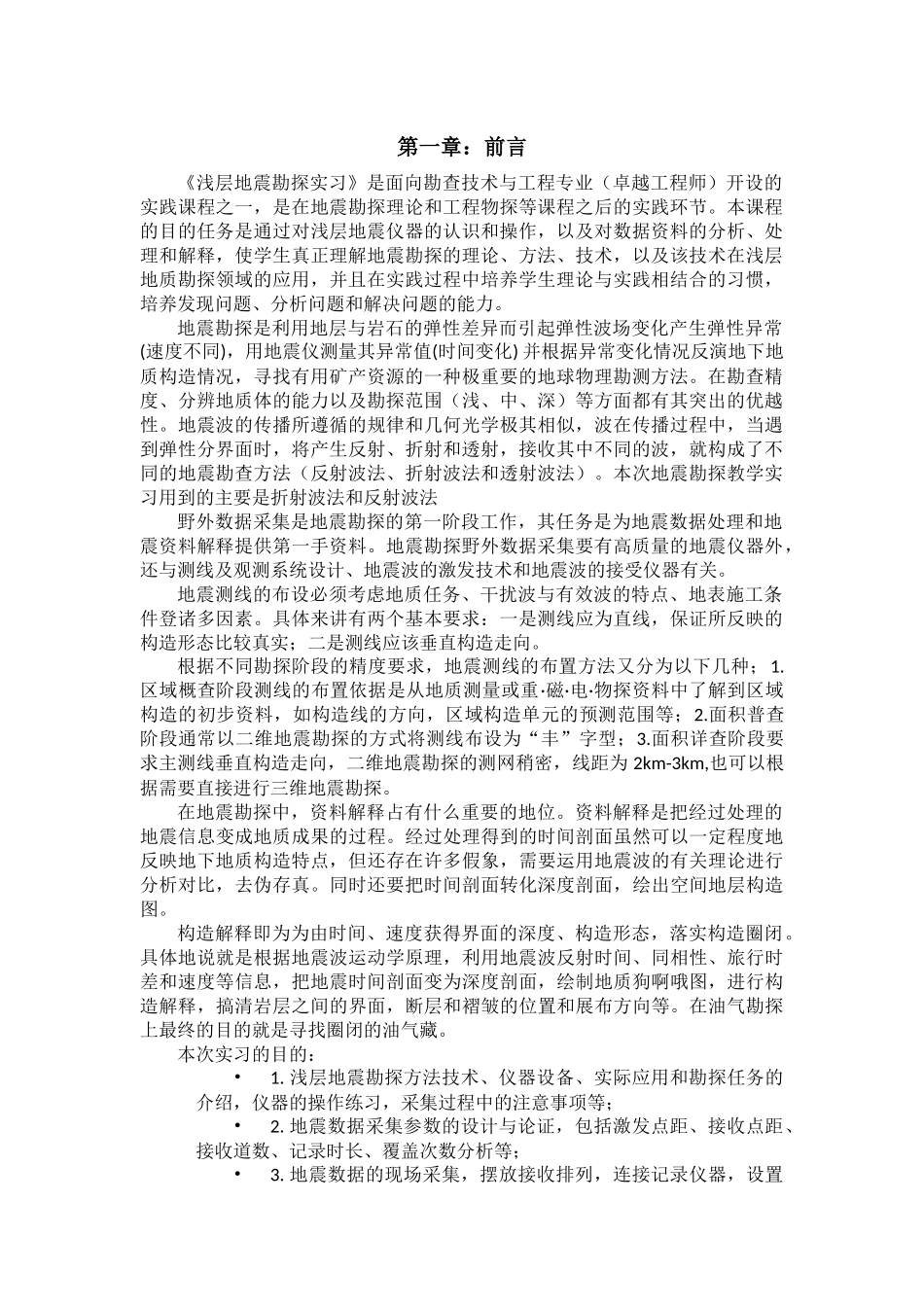

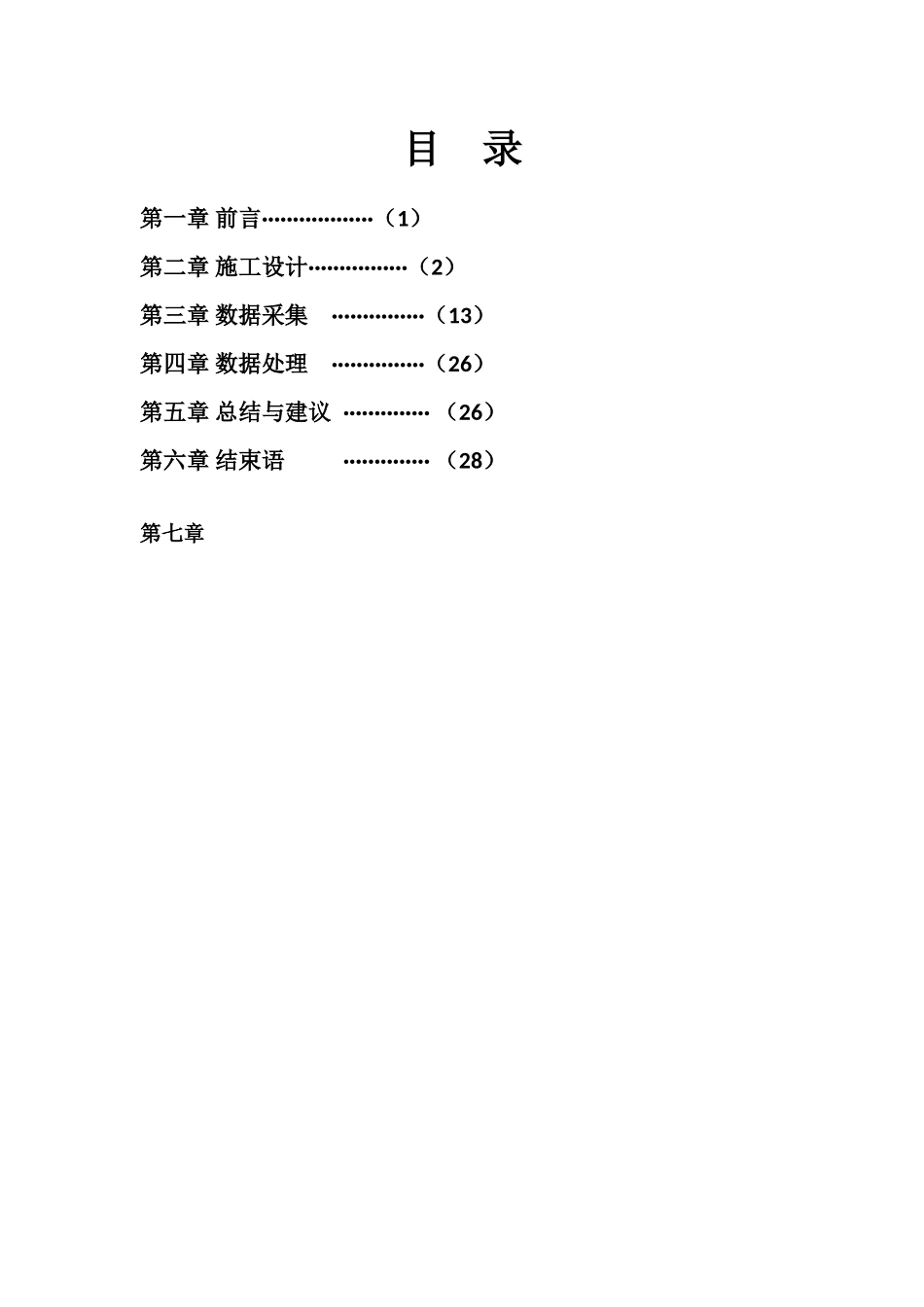

目录第一章前言··················（1）第二章施工设计················（2）第三章数据采集···············（13）第四章数据处理···············（26）第五章总结与建议··············（26）第六章结束语··············（28）第七章第一章：前言《浅层地震勘探实习》是面向勘查技术与工程专业（卓越工程师）开设的实践课程之一，是在地震勘探理论和工程物探等课程之后的实践环节。本课程的目的任务是通过对浅层地震仪器的认识和操作，以及对数据资料的分析、处理和解释，使学生真正理解地震勘探的理论、方法、技术，以及该技术在浅层地质勘探领域的应用，并且在实践过程中培养学生理论与实践相结合的习惯，培养发现问题、分析问题和解决问题的能力。地震勘探是利用地层与岩石的弹性差异而引起弹性波场变化产生弹性异常(速度不同)，用地震仪测量其异常值(时间变化)并根据异常变化情况反演地下地质构造情况，寻找有用矿产资源的一种极重要的地球物理勘测方法。在勘查精度、分辨地质体的能力以及勘探范围（浅、中、深）等方面都有其突出的优越性。地震波的传播所遵循的规律和几何光学极其相似，波在传播过程中，当遇到弹性分界面时，将产生反射、折射和透射，接收其中不同的波，就构成了不同的地震勘查方法（反射波法、折射波法和透射波法）。本次地震勘探教学实习用到的主要是折射波法和反射波法野外数据采集是地震勘探的第一阶段工作，其任务是为地震数据处理和地震资料解释提供第一手资料。地震勘探野外数据采集要有高质量的地震仪器外，还与测线及观测系统设计、地震波的激发技术和地震波的接受仪器有关。地震测线的布设必须考虑地质任务、干扰波与有效波的特点、地表施工条件登诸多因素。具体来讲有两个基本要求：一是测线应为直线，保证所反映的构造形态比较真实；二是测线应该垂直构造走向。根据不同勘探阶段的精度要求，地震测线的布置方法又分为以下几种；1.区域概查阶段测线的布置依据是从地质测量或重·磁·电·物探资料中了解到区域构造的初步资料，如构造线的方向，区域构造单元的预测范围等；2.面积普查阶段通常以二维地震勘探的方式将测线布设为“丰”字型；3.面积详查阶段要求主测线垂直构造走向，二维地震勘探的测网稍密，线距为2km-3km,也可以根据需要直接进行三维地震勘探。在地震勘探中，资料解释占有什么重要的地位。资料解释是把经过处理的地震信息变成地质成果的过程。经过处理得到的时间剖面虽然可以一定程度地反映地下地质构造特点，但还存在许多假象，需要运用地震波的有关理论进行分析对比，去伪存真。同时还要把时间剖面转化深度剖面，绘出空间地层构造图。构造解释即为为由时间、速度获得界面的深度、构造形态，落实构造圈闭。具体地说就是根据地震波运动学原理，利用地震波反射时间、同相性、旅行时差和速度等信息，把地震时间剖面变为深度剖面，绘制地质狗啊哦图，进行构造解释，搞清岩层之间的界面，断层和褶皱的位置和展布方向等。在油气勘探上最终的目的就是寻找圈闭的油气藏。本次实习的目的：•1.浅层地震勘探方法技术、仪器设备、实际应用和勘探任务的介绍，仪器的操作练习，采集过程中的注意事项等；•2.地震数据采集参数的设计与论证，包括激发点距、接收点距、接收道数、记录时长、覆盖次数分析等；•3.地震数据的现场采集，摆放接收排列，连接记录仪器，设置各项参数，进行地震波的激发0与接收，对每一次接收的道集数据进行现场分析确认质量，保证取得合格的原始数据；•4.原始数据的数字处理，通过在处理软件中建立观测系统、数据回放、滤波去噪、抽道集、速度分析、多道叠加、偏移成像等处理，得到可用于地质解释的成果数据；•5.浅震成果数据的分析解释，编写实习报告。第二章：施工设计1.实习设计一．场区介绍周围地质环境简介：黄岛区是山东省青岛市所辖的一个市辖区，又名青岛西海岸经济新区，总面积约为2220.1平方千米，2010年人口为139.26万。其北部6街道与王台镇（含黄山经济区）、灵山卫街道办事处为国务院批准设立的首批国家级经...
