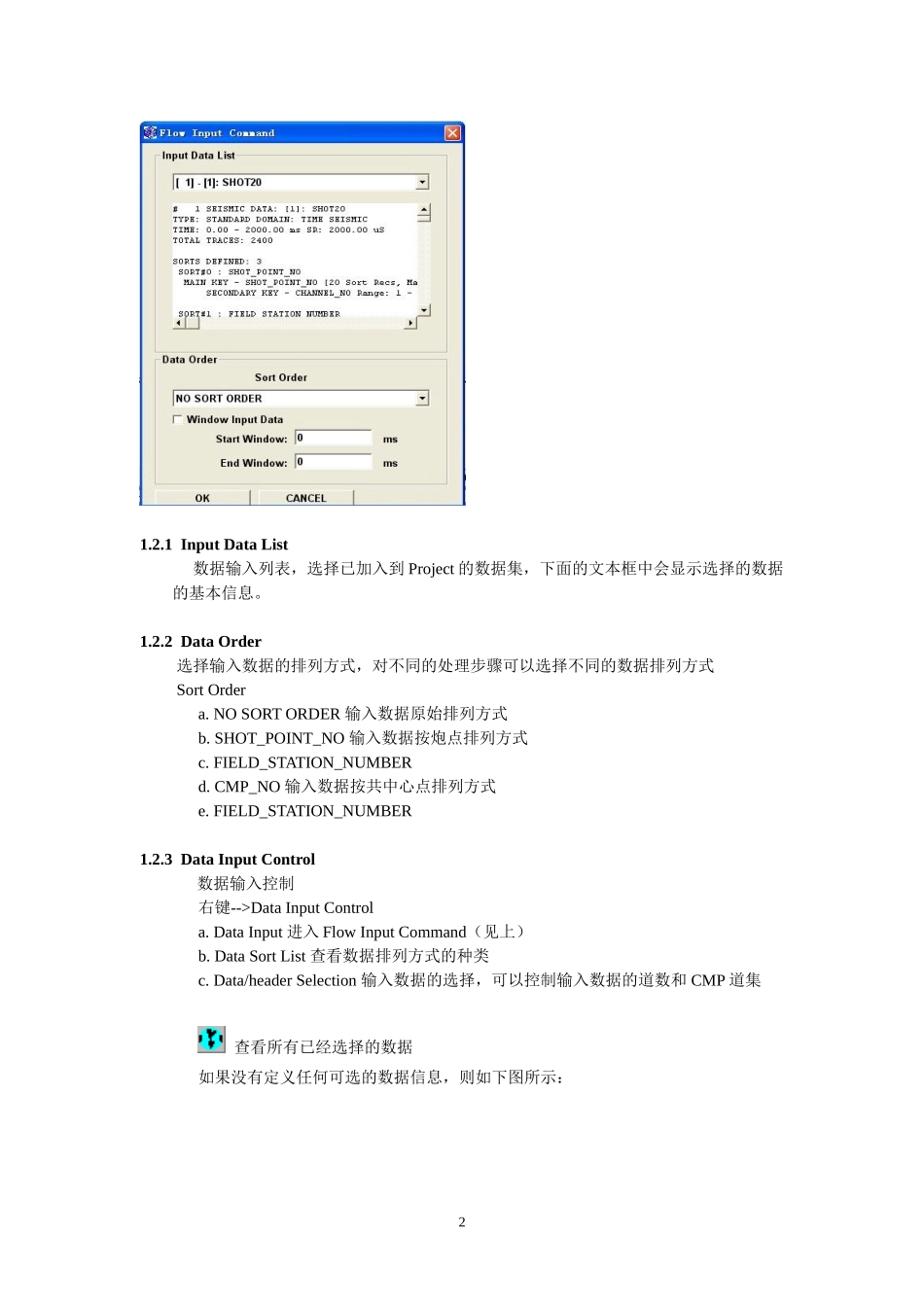

Vista5.5的基本使用方法数据输入地震分析窗口一维频谱二维频波谱观测系统工作流一、数据输入1.1把数据文件加入Project首先选择File/NewProject，新建一个Project，按住不放，出现按钮组合，可以选择不同类型的数据集，选择，向Project中增加一个新的2-D数据集，按住不放，出现按钮组合，可以选择加入不同类型的地震数据，选择，选择一个SEG-Y数据，即可将该数据文件加入新建的数据集。1.2命令流中数据的输入双击进入如下界面11.2.1InputDataList数据输入列表，选择已加入到Project的数据集，下面的文本框中会显示选择的数据的基本信息。1.2.2DataOrder选择输入数据的排列方式，对不同的处理步骤可以选择不同的数据排列方式SortOrdera.NOSORTORDER输入数据原始排列方式b.SHOT_POINT_NO输入数据按炮点排列方式c.FIELD_STATION_NUMBERd.CMP_NO输入数据按共中心点排列方式e.FIELD_STATION_NUMBER1.2.3DataInputControl数据输入控制右键-->DataInputControla.DataInput进入FlowInputCommand（见上）b.DataSortList查看数据排列方式的种类c.Data/headerSelection输入数据的选择，可以控制输入数据的道数和CMP道集查看所有已经选择的数据如果没有定义任何可选的数据信息，则如下图所示：2可以选择一种选择方式，单击并设置选择信息。定义有可选的数据信息后，在查看，则如下图所示，会显示选择的信息。选择共炮点集单击后，会弹出如下界面：RECORD#记录号SHOTLINE炮点线号SHOTSELECT炮点选择方式，可以选择一定范围的，也可以选择整个测线的炮点SHOTSTN-FROM选择的起始炮点的桩号SHOTSTN-TO选择的终止炮点的桩号SHOTSTN-INCR炮点增量如要选择炮点在桩号1和3的这两个共炮点集，则设置如下：选择共检波器道集这个和选择共炮点集的参数设置基本是类似的。选择共中心点道集这个也是差不多的，就不详细叙述了。3选择任意道这个有点不一样，如下图：是一种按关系运算的选择，如要选择1-96道，则设置如下：在数据输入控制中要注意，所有已定义的选择都是有效的，并且他们之间是与的关系，而且每种选择的所有记录都是有效的。1.3速度分析中数据的输入这是专门用于速度分析中的数据输入命令,输入的数据都会按共中心点道集排列，并且数据输入控制中只允许选择共中心点道集。双击进入如下界面：41.3.1InputDataList数据输入列表1.3.2CmpSelectionZone共中心点选择区值得注意的是#InlinefromCenterBin,指的是以在数据输入控制选择的CMP道集为中心选取得CMP道集数。如#InlinefromCenterBin设为5，在数据输入控制中选择CMP40,则实际上输入的是CMP3536373839404142434445这11个CMP道集，这主要是对速度分析中常度叠加（CVS）作准备.3.3DataInputControl数据输入控制，应该只选择CMP道集二、地震分析窗口在地震数据窗口中的工具栏中提供了很多预处理的工具和信息查看工具。坏道充零5极性反转初至切除初至拾取打开数据分析窗口其他的工具就不再详细叙述了，仅就数据分析窗口作简单的介绍。单击，弹出地震分析窗口工具栏，如下：可以很方便地查看频谱信息，为滤波提供信息。下面仅介绍一下一维频谱和二维频波谱。2.1一维频谱选择，单击执行，在弹出的对话框中选择频率范围即可。单击OK后如下：6左边窗口式地震记录图，右边分别是振幅谱和相位谱。也可以选择Interactive/SeismicGraphWindowDisplay查看，见下图：单击显示频谱，见下图：7还可以选择，单击得到振幅谱，见下图：2.2二维频波谱选择，点击就可以了，见下图:8工具栏上有不同的选择工具，选择一种工具来选择想要滤掉的部分，如下图：单击，设置滤波参数9单击OK即可，见下图：单击保存按钮，保存为滤波文件，为F-K滤波提供信息。10三、观测系统3.1单击Interactive/GeometryWindowDisplay，选择要建观测系统的数据集，或者在ProjectDataList中要建观测系统的数据集的一列上单击。打开如下界面：3.2单击GeometryParameters图标，填入观测系统参数(主要是每炮道数，站点间隔，炮点间隔)，如下图:3.3点击建立炮检关系和炮点坐标，如下图：11填入各项参数的增量主要参数为：RECORD#记录号FIELD#炮记录号SHOT#炮点桩号FIRSTCHAN#检波器排列中第一个有效道的...
