地下室防水交底卡VIP免费

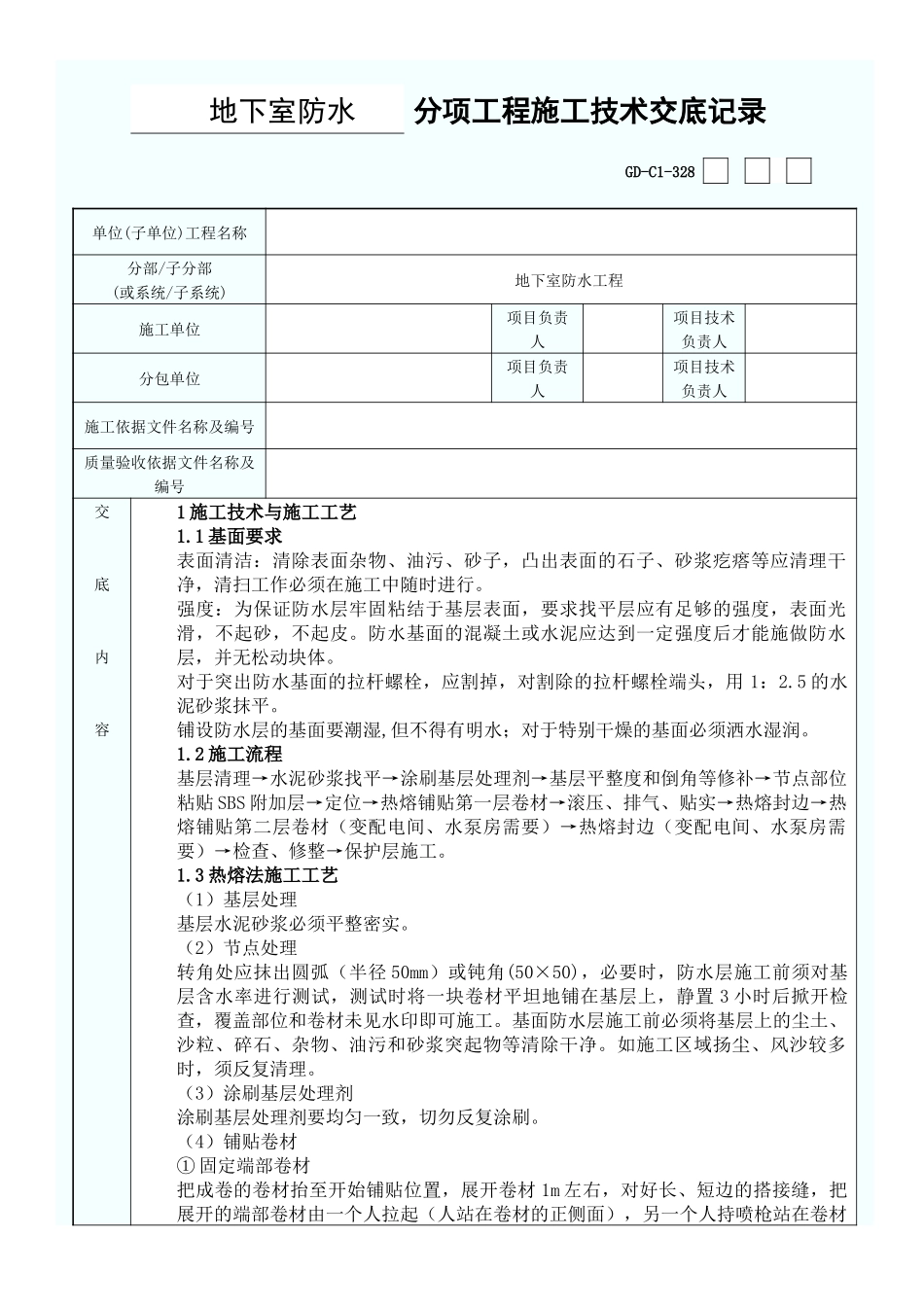

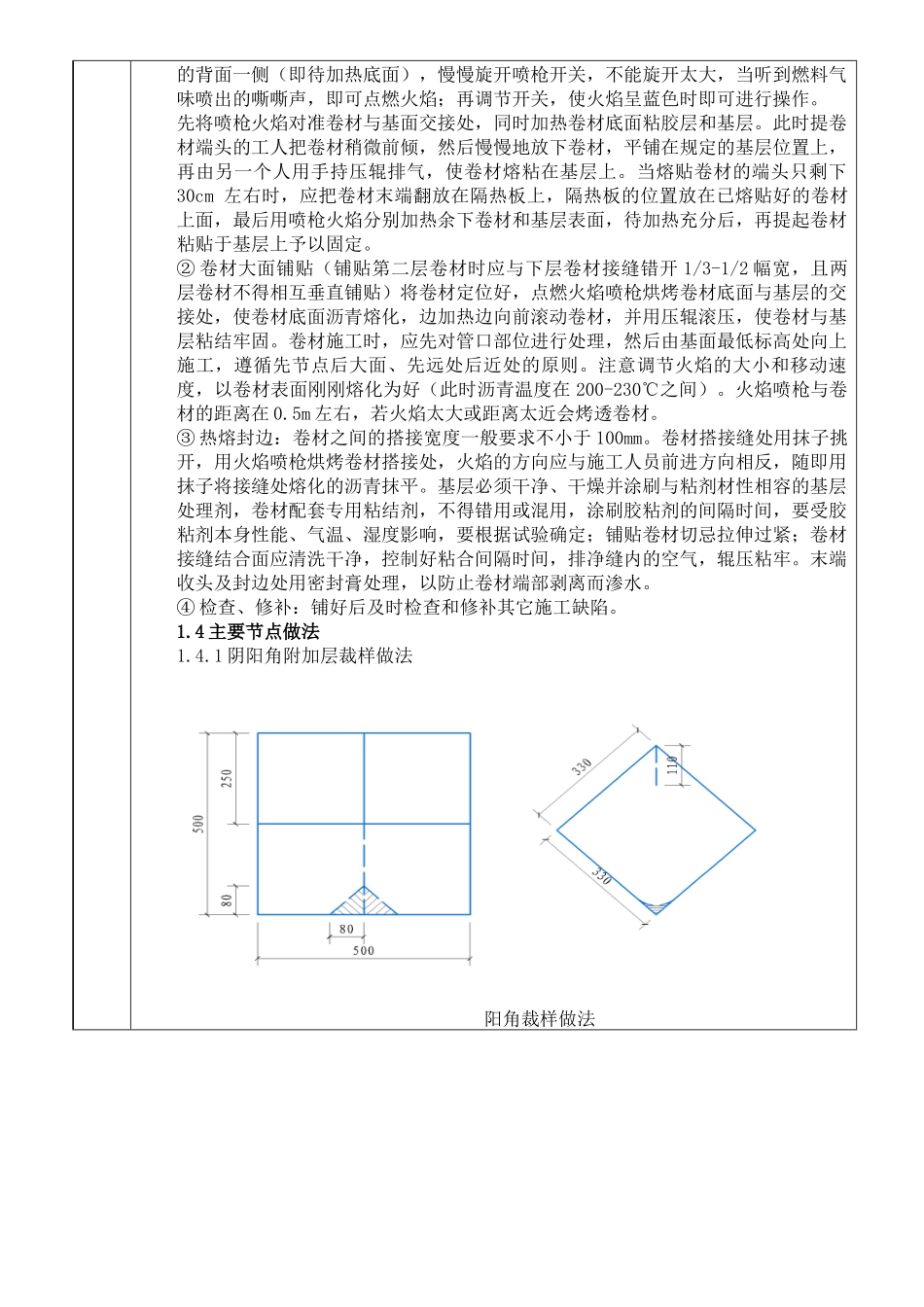

地下室防水分项工程施工技术交底记录GD-C1-328单位(子单位)工程名称分部/子分部(或系统/子系统)地下室防水工程施工单位项目负责人项目技术负责人分包单位项目负责人项目技术负责人施工依据文件名称及编号质量验收依据文件名称及编号交底内容1施工技术与施工工艺1.1基面要求表面清洁：清除表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行。强度：为保证防水层牢固粘结于基层表面，要求找平层应有足够的强度，表面光滑，不起砂，不起皮。防水基面的混凝土或水泥应达到一定强度后才能施做防水层，并无松动块体。对于突出防水基面的拉杆螺栓，应割掉，对割除的拉杆螺栓端头，用1：2.5的水泥砂浆抹平。铺设防水层的基面要潮湿,但不得有明水；对于特别干燥的基面必须洒水湿润。1.2施工流程基层清理→水泥砂浆找平→涂刷基层处理剂→基层平整度和倒角等修补→节点部位粘贴SBS附加层→定位→热熔铺贴第一层卷材→滚压、排气、贴实→热熔封边→热熔铺贴第二层卷材（变配电间、水泵房需要）→热熔封边（变配电间、水泵房需要）→检查、修整→保护层施工。1.3热熔法施工工艺（1）基层处理基层水泥砂浆必须平整密实。（2）节点处理转角处应抹出圆弧（半径50mm）或钝角(50×50)，必要时，防水层施工前须对基层含水率进行测试，测试时将一块卷材平坦地铺在基层上，静置3小时后掀开检查，覆盖部位和卷材未见水印即可施工。基面防水层施工前必须将基层上的尘土、沙粒、碎石、杂物、油污和砂浆突起物等清除干净。如施工区域扬尘、风沙较多时，须反复清理。（3）涂刷基层处理剂涂刷基层处理剂要均匀一致，切勿反复涂刷。（4）铺贴卷材①固定端部卷材把成卷的卷材抬至开始铺贴位置，展开卷材1m左右，对好长、短边的搭接缝，把展开的端部卷材由一个人拉起（人站在卷材的正侧面），另一个人持喷枪站在卷材的背面一侧（即待加热底面），慢慢旋开喷枪开关，不能旋开太大，当听到燃料气味喷出的嘶嘶声，即可点燃火焰；再调节开关，使火焰呈蓝色时即可进行操作。先将喷枪火焰对准卷材与基面交接处，同时加热卷材底面粘胶层和基层。此时提卷材端头的工人把卷材稍微前倾，然后慢慢地放下卷材，平铺在规定的基层位置上，再由另一个人用手持压辊排气，使卷材熔粘在基层上。当熔贴卷材的端头只剩下30cm左右时，应把卷材末端翻放在隔热板上，隔热板的位置放在已熔贴好的卷材上面，最后用喷枪火焰分别加热余下卷材和基层表面，待加热充分后，再提起卷材粘贴于基层上予以固定。②卷材大面铺贴（铺贴第二层卷材时应与下层卷材接缝错开1/3-1/2幅宽，且两层卷材不得相互垂直铺贴）将卷材定位好，点燃火焰喷枪烘烤卷材底面与基层的交接处，使卷材底面沥青熔化，边加热边向前滚动卷材，并用压辊滚压，使卷材与基层粘结牢固。卷材施工时，应先对管口部位进行处理，然后由基面最低标高处向上施工，遵循先节点后大面、先远处后近处的原则。注意调节火焰的大小和移动速度，以卷材表面刚刚熔化为好（此时沥青温度在200-230℃之间）。火焰喷枪与卷材的距离在0.5m左右，若火焰太大或距离太近会烤透卷材。③热熔封边：卷材之间的搭接宽度一般要求不小于100mm。卷材搭接缝处用抹子挑开，用火焰喷枪烘烤卷材搭接处，火焰的方向应与施工人员前进方向相反，随即用抹子将接缝处熔化的沥青抹平。基层必须干净、干燥并涂刷与粘剂材性相容的基层处理剂，卷材配套专用粘结剂，不得错用或混用，涂刷胶粘剂的间隔时间，要受胶粘剂本身性能、气温、湿度影响，要根据试验确定；铺贴卷材切忌拉伸过紧；卷材接缝结合面应清洗干净，控制好粘合间隔时间，排净缝内的空气，辊压粘牢。末端收头及封边处用密封膏处理，以防止卷材端部剥离而渗水。④检查、修补：铺好后及时检查和修补其它施工缺陷。1.4主要节点做法1.4.1阴阳角附加层裁样做法阳角裁样做法阴角裁样做法1.4.2底板后浇带防水做法（1）高层建筑地下室的平面尺寸一般比较大，目前在设计中一般都不设置沉降缝和伸缩缝，而是采用设置后浇带的方法来解决混凝土的早期干缩和结构不同部位的沉降差问题。后浇带的混凝土属于二期混凝土，与一期混凝土的...
