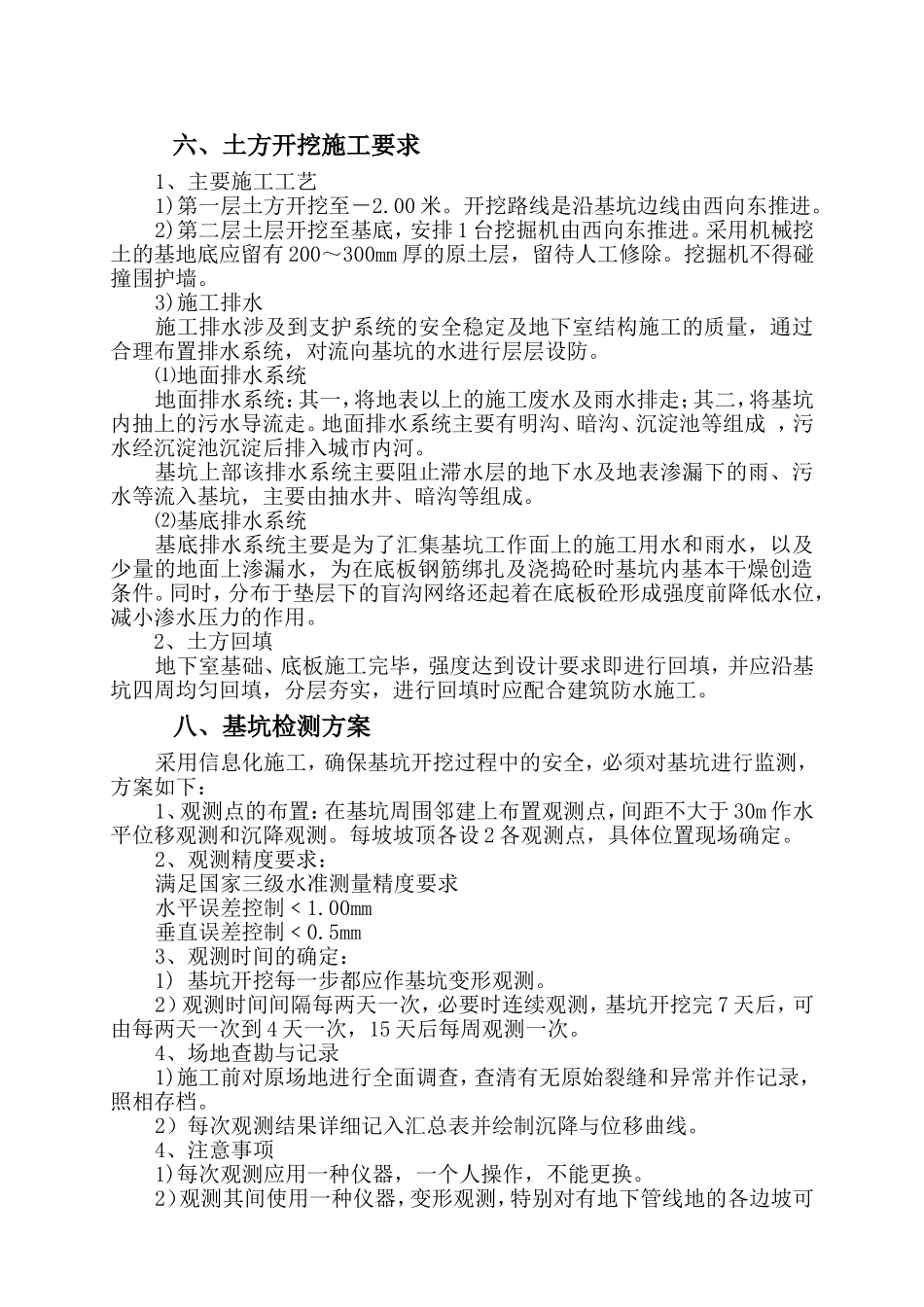

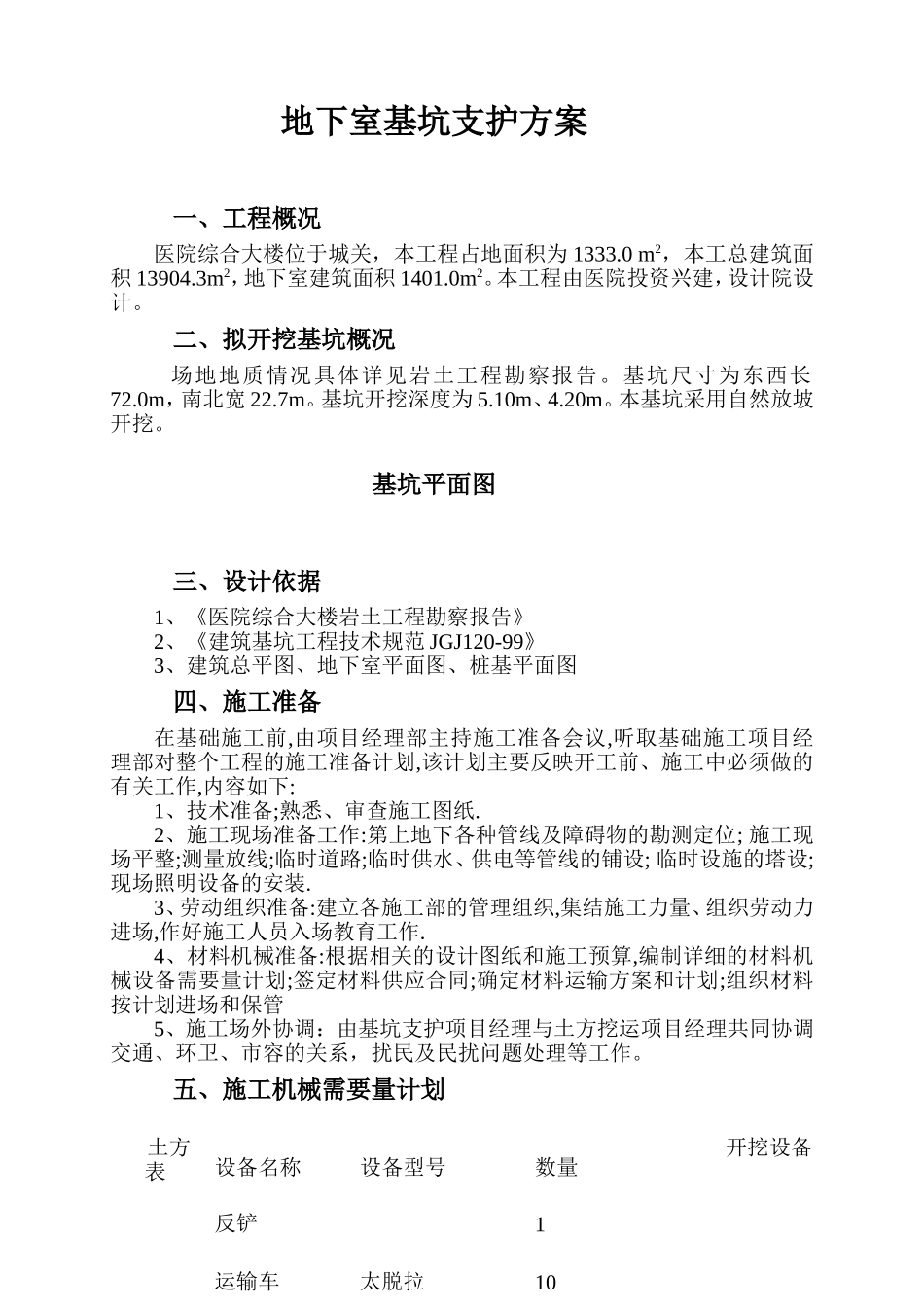

综合大楼土方开挖方案编制：审核：审批：工程建设有限公司二○○七年三月地下室基坑支护方案一、工程概况医院综合大楼位于城关，本工程占地面积为1333.0m2，本工总建筑面积13904.3m2，地下室建筑面积1401.0m2。本工程由医院投资兴建，设计院设计。二、拟开挖基坑概况场地地质情况具体详见岩土工程勘察报告。基坑尺寸为东西长72.0m，南北宽22.7m。基坑开挖深度为5.10m、4.20m。本基坑采用自然放坡开挖。基坑平面图三、设计依据1、《医院综合大楼岩土工程勘察报告》2、《建筑基坑工程技术规范JGJ120-99》3、建筑总平图、地下室平面图、桩基平面图四、施工准备在基础施工前,由项目经理部主持施工准备会议,听取基础施工项目经理部对整个工程的施工准备计划,该计划主要反映开工前、施工中必须做的有关工作,内容如下:1、技术准备;熟悉、审查施工图纸.2、施工现场准备工作:第上地下各种管线及障碍物的勘测定位;施工现场平整;测量放线;临时道路;临时供水、供电等管线的铺设;临时设施的塔设;现场照明设备的安装.3、劳动组织准备:建立各施工部的管理组织,集结施工力量、组织劳动力进场,作好施工人员入场教育工作.4、材料机械准备:根据相关的设计图纸和施工预算,编制详细的材料机械设备需要量计划;签定材料供应合同;确定材料运输方案和计划;组织材料按计划进场和保管5、施工场外协调：由基坑支护项目经理与土方挖运项目经理共同协调交通、环卫、市容的关系，扰民及民扰问题处理等工作。五、施工机械需要量计划土方开挖设备表设备名称设备型号数量反铲1运输车太脱拉10六、土方开挖施工要求1、主要施工工艺1)第一层土方开挖至－2.00米。开挖路线是沿基坑边线由西向东推进。2)第二层土层开挖至基底，安排1台挖掘机由西向东推进。采用机械挖土的基地底应留有200～300mm厚的原土层，留待人工修除。挖掘机不得碰撞围护墙。3)施工排水施工排水涉及到支护系统的安全稳定及地下室结构施工的质量，通过合理布置排水系统，对流向基坑的水进行层层设防。⑴地面排水系统地面排水系统：其一，将地表以上的施工废水及雨水排走；其二，将基坑内抽上的污水导流走。地面排水系统主要有明沟、暗沟、沉淀池等组成，污水经沉淀池沉淀后排入城市内河。基坑上部该排水系统主要阻止滞水层的地下水及地表渗漏下的雨、污水等流入基坑，主要由抽水井、暗沟等组成。⑵基底排水系统基底排水系统主要是为了汇集基坑工作面上的施工用水和雨水，以及少量的地面上渗漏水，为在底板钢筋绑扎及浇捣砼时基坑内基本干燥创造条件。同时，分布于垫层下的盲沟网络还起着在底板砼形成强度前降低水位，减小渗水压力的作用。2、土方回填地下室基础、底板施工完毕，强度达到设计要求即进行回填，并应沿基坑四周均匀回填，分层夯实，进行回填时应配合建筑防水施工。八、基坑检测方案采用信息化施工，确保基坑开挖过程中的安全，必须对基坑进行监测，方案如下：1、观测点的布置：在基坑周围邻建上布置观测点，间距不大于30m作水平位移观测和沉降观测。每坡坡顶各设2各观测点，具体位置现场确定。2、观测精度要求：满足国家三级水准测量精度要求水平误差控制﹤1.00mm垂直误差控制﹤0.5mm3、观测时间的确定：1)基坑开挖每一步都应作基坑变形观测。2）观测时间间隔每两天一次，必要时连续观测，基坑开挖完7天后，可由每两天一次到4天一次，15天后每周观测一次。4、场地查勘与记录1)施工前对原场地进行全面调查，查清有无原始裂缝和异常并作记录，照相存档。2）每次观测结果详细记入汇总表并绘制沉降与位移曲线。4、注意事项1)每次观测应用一种仪器，一个人操作，不能更换。2）观测其间使用一种仪器，变形观测，特别对有地下管线地的各边坡可进行重点观测。3）加强对基坑各侧沉降，变形观测，特别对有地下管线地的各边坡可进行重点观测。九、安全生产与文明施工1、安全组织机构法人代表↓总经理↓安全总监↓项目经理↓项目技术负责人↓各施工队2、安全生产措施1)现场要键全的安全领导小组。2）全体人员应认真执行各工种的安全操作规程及有关规定。3）安全前，安全负责人要向操作人员做专项技术交底，关键部分要下技术指导书。4）施工人员进入现场...
