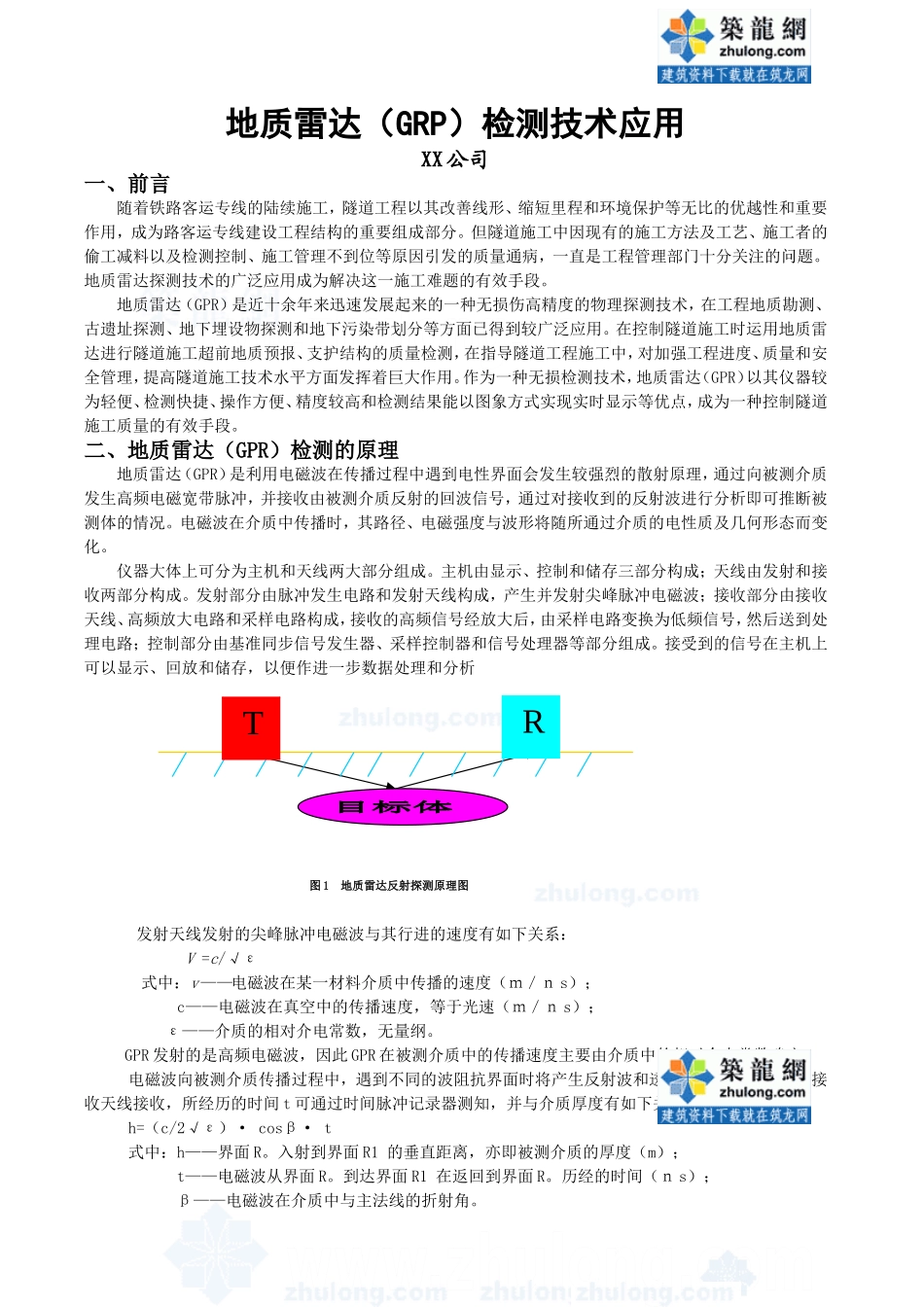

地质雷达（GRP）检测技术应用XX公司一、前言随着铁路客运专线的陆续施工，隧道工程以其改善线形、缩短里程和环境保护等无比的优越性和重要作用，成为路客运专线建设工程结构的重要组成部分。但隧道施工中因现有的施工方法及工艺、施工者的偷工减料以及检测控制、施工管理不到位等原因引发的质量通病，一直是工程管理部门十分关注的问题。地质雷达探测技术的广泛应用成为解决这一施工难题的有效手段。地质雷达（GPR）是近十余年来迅速发展起来的一种无损伤高精度的物理探测技术，在工程地质勘测、古遗址探测、地下埋设物探测和地下污染带划分等方面已得到较广泛应用。在控制隧道施工时运用地质雷达进行隧道施工超前地质预报、支护结构的质量检测，在指导隧道工程施工中，对加强工程进度、质量和安全管理，提高隧道施工技术水平方面发挥着巨大作用。作为一种无损检测技术，地质雷达（GPR）以其仪器较为轻便、检测快捷、操作方便、精度较高和检测结果能以图象方式实现实时显示等优点，成为一种控制隧道施工质量的有效手段。二、地质雷达（GPR）检测的原理地质雷达（GPR）是利用电磁波在传播过程中遇到电性界面会发生较强烈的散射原理，通过向被测介质发生高频电磁宽带脉冲，并接收由被测介质反射的回波信号，通过对接收到的反射波进行分析即可推断被测体的情况。电磁波在介质中传播时，其路径、电磁强度与波形将随所通过介质的电性质及几何形态而变化。仪器大体上可分为主机和天线两大部分组成。主机由显示、控制和储存三部分构成；天线由发射和接收两部分构成。发射部分由脉冲发生电路和发射天线构成，产生并发射尖峰脉冲电磁波；接收部分由接收天线、高频放大电路和采样电路构成，接收的高频信号经放大后，由采样电路变换为低频信号，然后送到处理电路；控制部分由基准同步信号发生器、采样控制器和信号处理器等部分组成。接受到的信号在主机上可以显示、回放和储存，以便作进一步数据处理和分析图1地质雷达反射探测原理图发射天线发射的尖峰脉冲电磁波与其行进的速度有如下关系：V=c/√ε式中：v——电磁波在某一材料介质中传播的速度（ｍ／ｎs）；c——电磁波在真空中的传播速度，等于光速（ｍ／ｎs）；ε——介质的相对介电常数，无量纲。GPR发射的是高频电磁波，因此GPR在被测介质中的传播速度主要由介质中的相对介电常数确定。电磁波向被测介质传播过程中，遇到不同的波阻抗界面时将产生反射波和透射波。反射波由雷达接收天线接收，所经历的时间t可通过时间脉冲记录器测知，并与介质厚度有如下关系：h=（c/2√ε）·cosβ·t式中：h——界面R。入射到界面R1的垂直距离，亦即被测介质的厚度（m）；t——电磁波从界面R。到达界面R1在返回到界面R。历经的时间（ｎs）；β——电磁波在介质中与主法线的折射角。TR上式为理论计算式，实际检测中可能发生误差，使被测的材料层厚度不能满足精度要求。因此，须对介电常数这一关键参数进行实测校正。(一)介质、仪器参数确定1介质参数测定工作前应对介电常数进行现场标定，标定方法可采用在已知厚度且材料与隧道相同的其他预制件上测量或钻孔实测。标定记录中界面反射信号应清楚、准确。3、1、2介电常数计算公式ε=（0.3×t/2×h）2式中符号意义同前。2仪器参数确定2、1天线中心频率的选择㎡天线中心频率是指天线的发射频率。一般天线发射频率有50MHz~2.5GHz多种。发射频率既要考虑发射的穿透程度，又要考虑仪器的分辨率，同时也要考虑被测介质的介电常数。一般来说，选用的频率愈高，其测量分辨率愈高；频率愈低，则其分辨率愈低。对于隧道混凝土来说，厚度一般在0.25~2.0m之间，其介电常数一般在12左右，因此，频率选择应根据混凝土衬砌厚度、围岩类型和检测部位的不同，在400~1000MHz之间选择。2、2工作时窗的确定工作时窗即雷达工作记录时间，与测深有关，一般根据所测深度来确定。雷达探测愈深，其选用的时窗记录时间应愈长；探测愈浅，则选择的时窗记录时间愈短。可按下式估算：t=2h·（√ε/c）·α（α为调整系数，一般取1.5～2.0）一般要保持所要探测目标体在时窗的2/3以内，这样以确保采集信号稳定可靠性，并给目标体的深度变化...
