地质罗盘的使用方法及其读数VIP免费

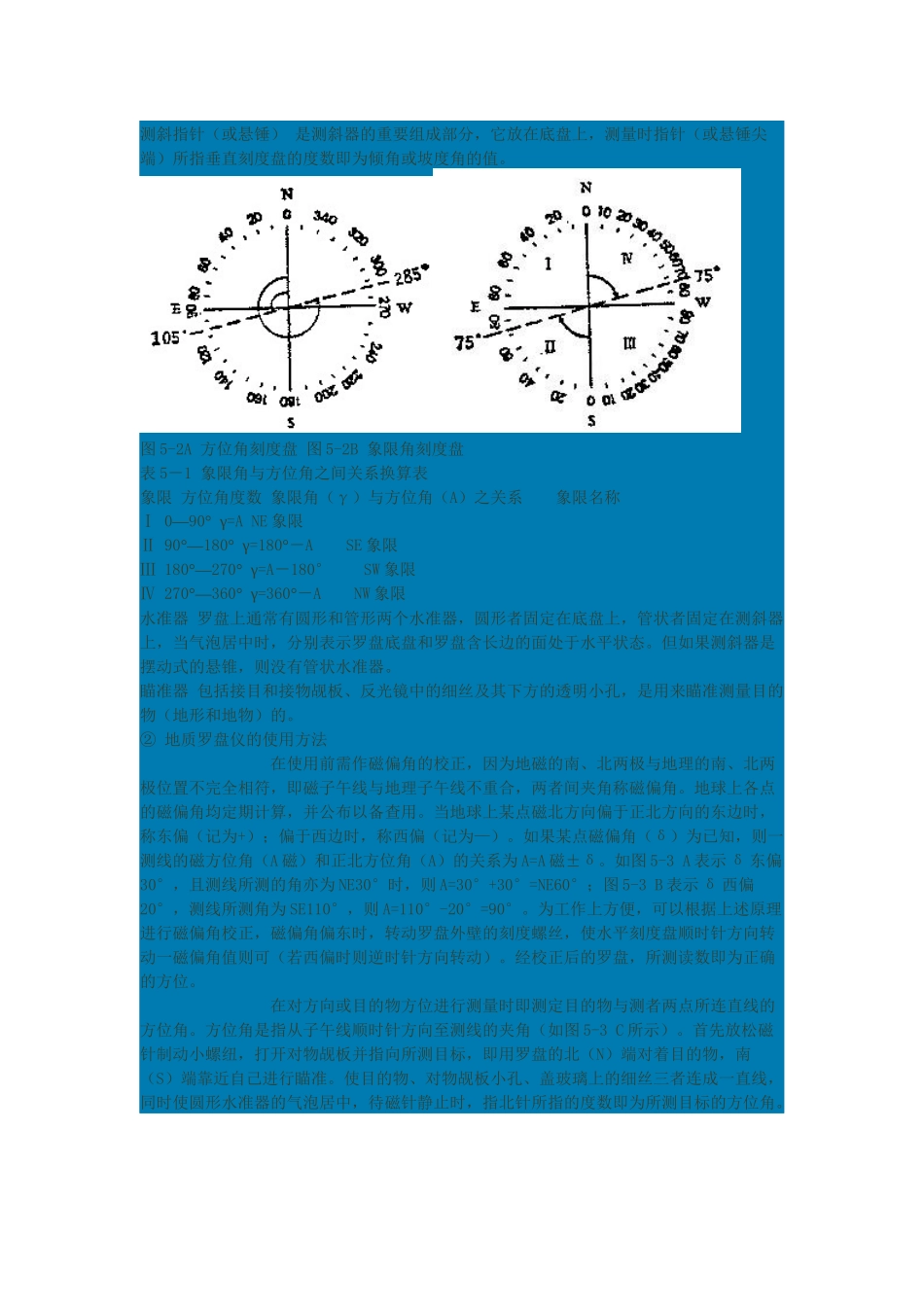

地质罗盘测量岩层产状要素测量岩层产状要素⑴测量的工具—地质罗盘仪一般的地质测量，如测量目的物的方位、岩层空间位置、山的坡度等，均用地质罗盘仪。这是地质工作者必须掌握的工具。地质罗盘仪式样较多，但其原理和构造大体相同。①地质罗盘仪的基本构造一般都由磁针、磁针制动器、刻度盘、测斜器、水准器和瞄准器等几部分组成，并安装在一非磁性物质的底盘上（如图5-1）。图5-1地质罗盘仪构造图1—反光镜；2—瞄准觇板3—磁针；4—水平刻度盘；5—垂直刻度盘；6—测斜指示针（或悬锤）；7—长方形水准器；8—圆形水准器；9—磁针制动器；10—顶针；11—杠杆；12—玻璃盖；13—罗盘底盘磁针为一两端尖的磁性钢针，其中心放置在底盘中央轴的顶针上，以便灵活地摆动。由于我国位于北半球，磁针两端所受地磁场吸引力不等，产生磁倾角。为使磁针处于平衡状态，在磁针的南端绕上若干圈铜丝，用来调节磁针的重心位置，亦可以此来区分指南和指北针。磁针制动器是在支撑磁针的轴下端套着的一个自由环，此环与制动小螺纽以杠杆相连，可使磁针离开转轴顶针并固结起来，以便保护顶针和旋转轴不受磨损，保持仪器的灵敏性，延长罗盘的使用寿命。刻度盘分内（下）和外（上）两圈，内圈为垂直刻度盘，专作测量倾角和坡度角之用，以中心位置为0°，分别向两侧每隔10°一记，直至90°。外圈为水平刻度盘，其刻度方式有两种，即方位角和象限角，随不同罗盘而异，方位角刻度盘是从0°开始，逆时针方向每隔10°一记，直至360°。在0°和180°处分别标注N和S（表示北和南）；90°和270°处分别标注E和W（表示东和西）如图所示。象限角刻度盘与它不同之处是S、N两端均记作0°，E和W处均记作90°，即刻度盘上分成0°—90°的四个象限。必须注意：方位角刻度盘为逆时针方向标注。两种刻度盘所标注的东、西方向与实地相反，其目的是为了测量时能直接读出磁方位角和磁象限角，因测量时磁针相对不动，移动的却是罗盘底盘。当底盘向东移，相当于磁针向西偏，故刻度盘逆时针方向标记（东西方向与实地相反）所测得读数即所求。在具体工作中，为区别所读数值是方位角或象限角，可按下述方法区分：如图A与B的测线位置相同，在方位角刻度盘上读作285°、记作NW285°或记作285°，在象限角刻度盘上读作北偏西75°，记作N75°W。如果两者均在第一象限内，例如50°，而后者记作N50°E以示区别（图5-2A、B，表5－1）。测斜指针（或悬锤）是测斜器的重要组成部分，它放在底盘上，测量时指针（或悬锤尖端）所指垂直刻度盘的度数即为倾角或坡度角的值。图5-2A方位角刻度盘图5-2B象限角刻度盘表5－1象限角与方位角之间关系换算表象限方位角度数象限角（γ）与方位角（A）之关系象限名称Ⅰ0—90°γ=ANE象限Ⅱ90°—180°γ=180°－ASE象限Ⅲ180°—270°γ=A－180°SW象限Ⅳ270°—360°γ=360°－ANW象限水准器罗盘上通常有圆形和管形两个水准器，圆形者固定在底盘上，管状者固定在测斜器上，当气泡居中时，分别表示罗盘底盘和罗盘含长边的面处于水平状态。但如果测斜器是摆动式的悬锥，则没有管状水准器。瞄准器包括接目和接物觇板、反光镜中的细丝及其下方的透明小孔，是用来瞄准测量目的物（地形和地物）的。②地质罗盘仪的使用方法在使用前需作磁偏角的校正，因为地磁的南、北两极与地理的南、北两极位置不完全相符，即磁子午线与地理子午线不重合，两者间夹角称磁偏角。地球上各点的磁偏角均定期计算，并公布以备查用。当地球上某点磁北方向偏于正北方向的东边时，称东偏（记为+）；偏于西边时，称西偏（记为—）。如果某点磁偏角（δ）为已知，则一测线的磁方位角（A磁）和正北方位角（A）的关系为A=A磁±δ。如图5-3A表示δ东偏30°，且测线所测的角亦为NE30°时，则A=30°+30°=NE60°；图5-3B表示δ西偏20°，测线所测角为SE110°，则A=110°-20°=90°。为工作上方便，可以根据上述原理进行磁偏角校正，磁偏角偏东时，转动罗盘外壁的刻度螺丝，使水平刻度盘顺时针方向转动一磁偏角值则可（若西偏时则逆时针方向转动）。经校正后的罗盘，所测读数即为正确的方位。在对方向或目的物方位进行测量时即测定目的物与...
