地形阴影图的制作VIP免费

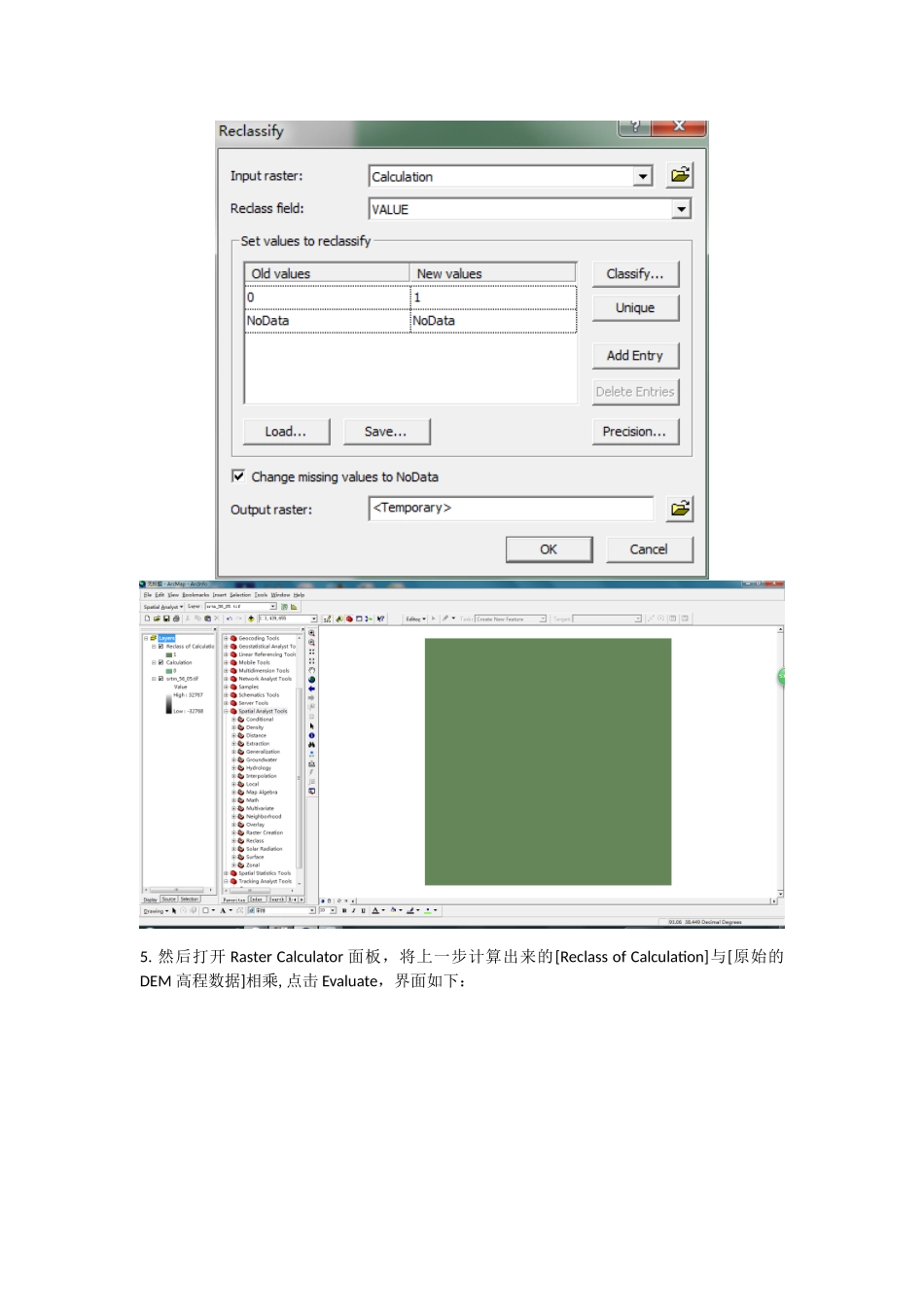

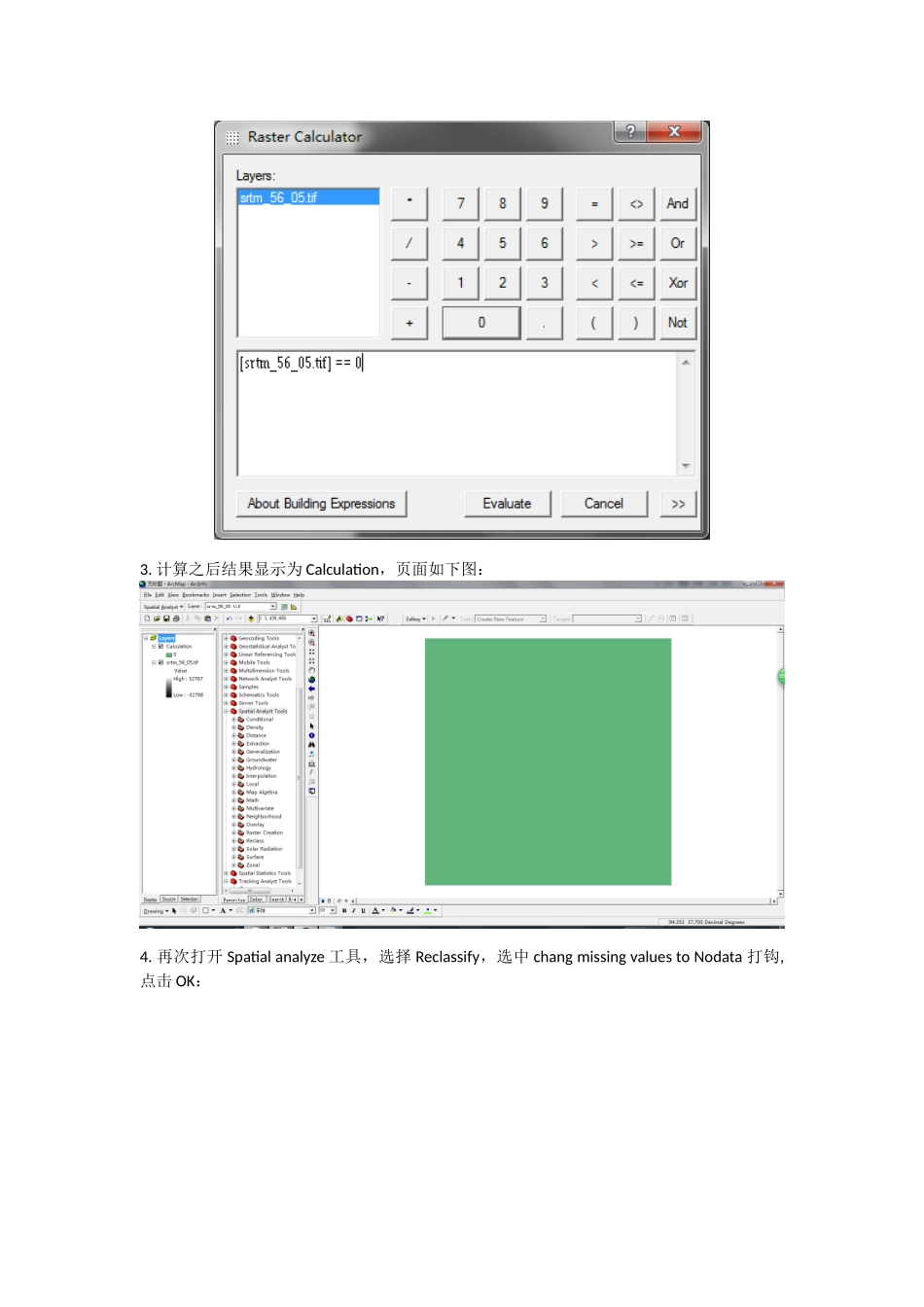

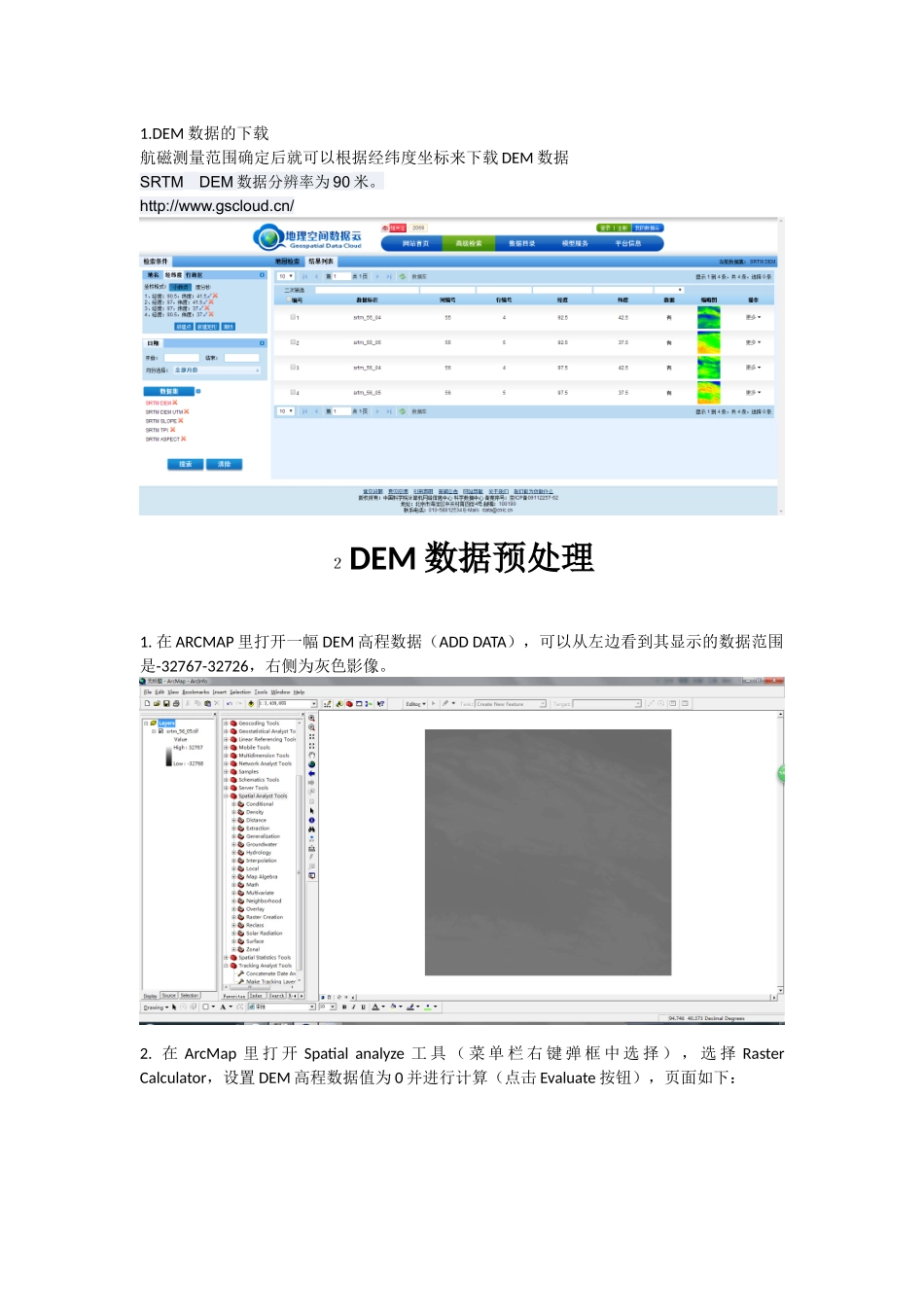

1.DEM数据的下载航磁测量范围确定后就可以根据经纬度坐标来下载DEM数据SRTMDEM数据分辨率为90米。http://www.gscloud.cn/２DEM数据预处理1.在ARCMAP里打开一幅DEM高程数据（ADDDATA），可以从左边看到其显示的数据范围是-32767-32726，右侧为灰色影像。2.在ArcMap里打开Spatialanalyze工具（菜单栏右键弹框中选择），选择RasterCalculator，设置DEM高程数据值为0并进行计算（点击Evaluate按钮），页面如下：3.计算之后结果显示为Calculation，页面如下图：4.再次打开Spatialanalyze工具，选择Reclassify，选中changmissingvaluestoNodata打钩,点击OK：5.然后打开RasterCalculator面板，将上一步计算出来的[ReclassofCalculation]与[原始的DEM高程数据]相乘,点击Evaluate，界面如下：6.计算结果，如图：7.鼠标右键点击Calculation2，打开Properties,选择Symbology选项，在左侧选中Stretched,点击确定。如下图：8.在这里，我们看到，经过处理，高程影像的值域范围已经变为正常的海拔范围（1216-5767）了：３.DEM拼接针对的是有多张DEM数据的情况启动ArcMap，添加要合并的数据。DataManagementTools----常规－－－Append４数据裁减DatemanagementTools--Raster--rasterprocessing--clip完成后导出数据为tif格式。５阴影图利用GlobalMapper启动GlobalMapper，打开数据文件，选择裁减后的Tif文件，保存色标右键色标位置，保存到文件。保存阴影图文件－－－输出－－输出栅格/图像格式---6整饰出图启动arcgis，加载阴影图tif文件，视图--版面视图右键图像--属性--数据框格网--标注--文本样式样式属性附加属性插入比例尺利用画图板修饰色标文件arcgis---插入--图像插入文本讲色标对应的值输入插入指北针文件---导出地图，之后裁减不需要的地方
