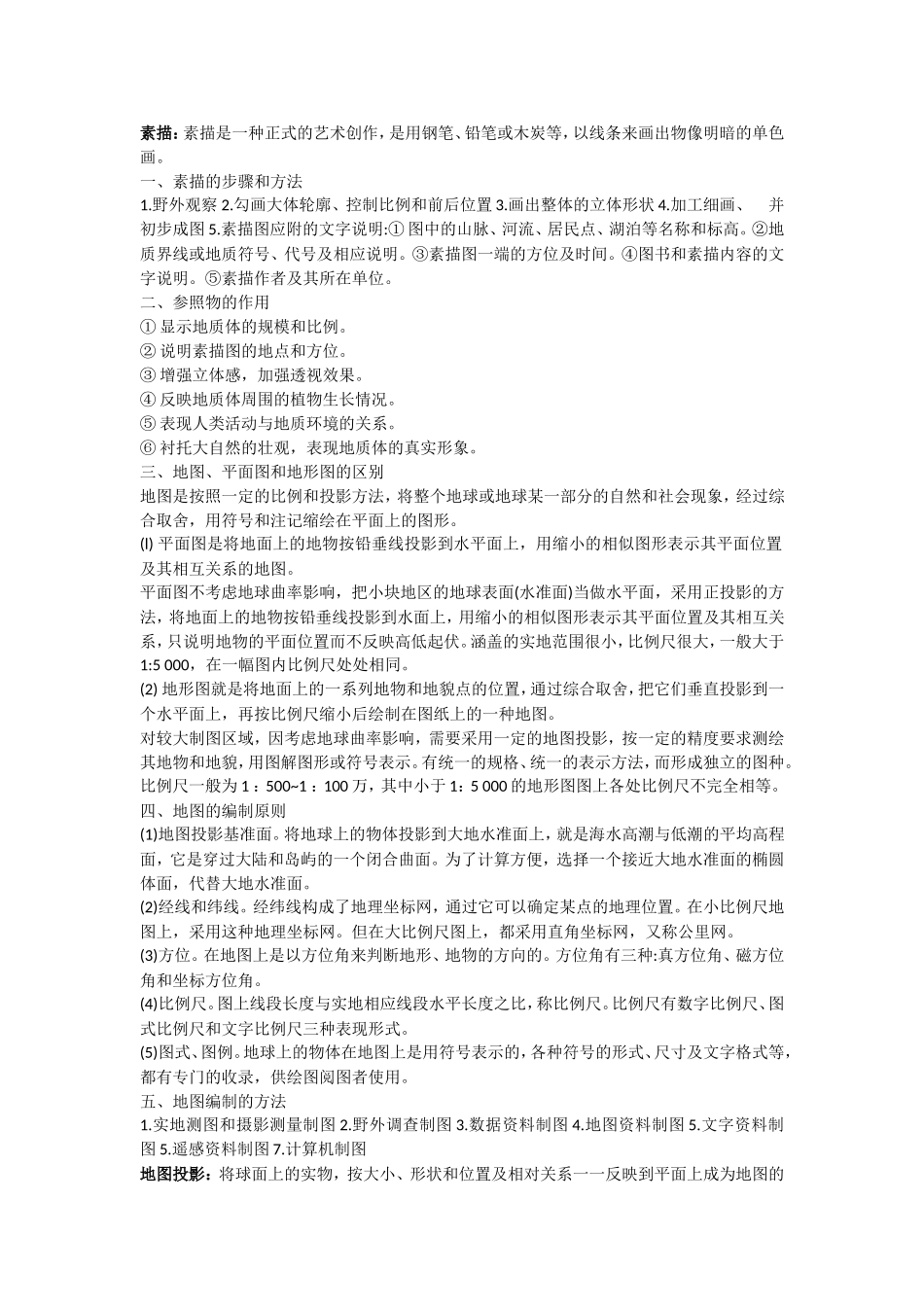

地质制图与识图_第1页
1/8

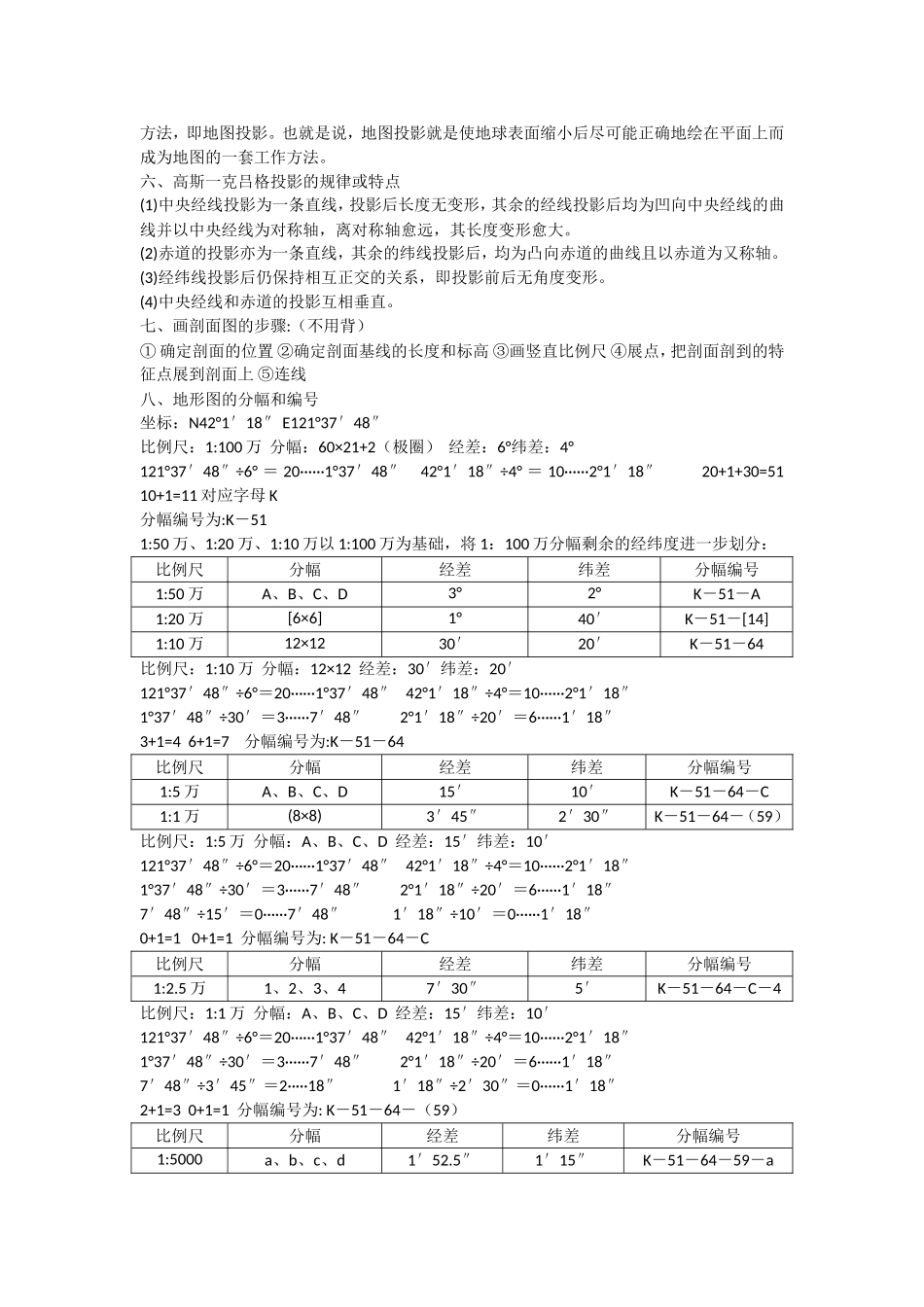

地质制图与识图_第2页
2/8

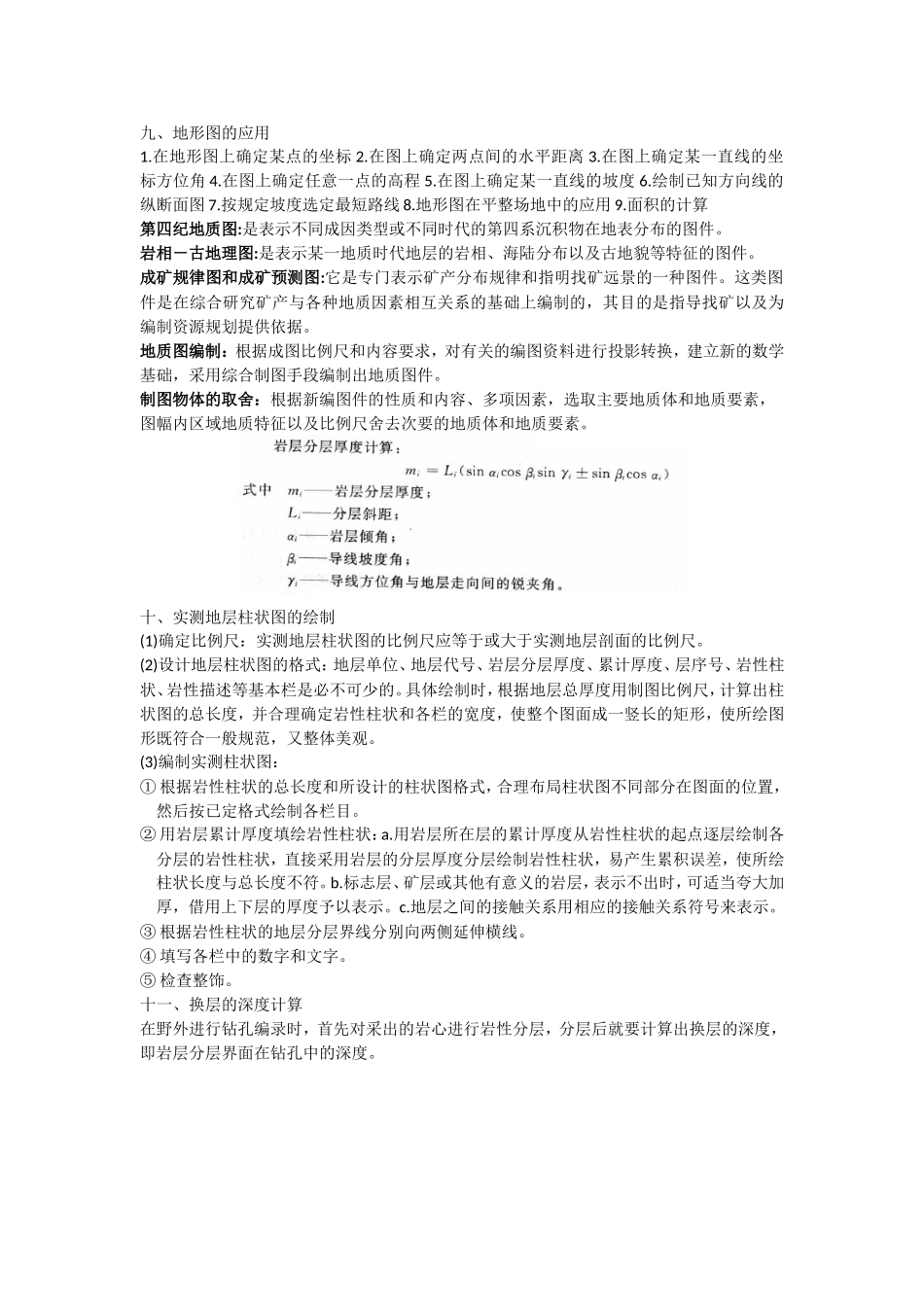

地质制图与识图_第3页
3/8
素描:素描是一种正式的艺术创作,是用钢笔、铅笔或木炭等,以线条来画出物像明暗的单色画。一、素描的步骤和方法1.野外观察2.勾画大体轮廓、控制比例和前后位置3.画出整体的立体形状4.加工细画、并初步成图5.素描图应附的文字说明:①图中的山脉、河流、居民点、湖泊等名称和标高。②地质界线或地质符号、代号及相应说明。③素描图一端的方位及时间。④图书和素描内容的文字说明。⑤素描作者及其所在单位。二、参照物的作用①显示地质体的规模和比例。②说明素描图的地点和方位。③增强立体感,加强透视效果。④反映地质体周围的植物生长情况。⑤表现人类活动与地质环境的关系。⑥衬托大自然的壮观,表现地质体的真实形象。三、地图、平面图和地形图的区别地图是按照一定的比例和投影方法,将整个地球或地球某一部分的自然和社会现象,经过综合取舍,用符号和注记缩绘在平面上的图形。(l)平面图是将地面上的地物按铅垂线投影到水平面上,用缩小的相似图形表示其平面位置及其相互关系的地图。平面图不考虑地球曲率影响,把小块地区的地球表面(水准面)当做水平面,采用正投影的方法,将地面上的地物按铅垂线投影到水面上,用缩小的相似图形表示其平面位置及其相互关系,只说明地物的平面位置而不反映高低起伏。涵盖的实地范围很小,比例尺很大,一般大于1:5000,在一幅图内比例尺处处相同。(2)地形图就是将地面上的一系列地物和地貌点的位置,通过综合取舍,把它们垂直投影到一个水平面上,再按比例尺缩小后绘制在图纸上的一种地图。对较大制图区域,因考虑地球曲率影响,需要采用一定的地图投影,按一定的精度要求测绘其地物和地貌,用图解图形或符号表示。有统一的规格、统一的表示方法,而形成独立的图种。比例尺一般为1:500~1:100万,其中小于1:5000的地形图图上各处比例尺不完全相等。四、地图的编制原则(1)地图投影基准面。将地球上的物体投影到大地水准面上,就是海水高潮与低潮的平均高程面,它是穿过大陆和岛屿的一个闭合曲面。为了计算方便,选择一个接近大地水准面的椭圆体面,代替大地水准面。(2)经线和纬线。经纬线构成了地理坐标网,通过它可以确定某点的地理位置。在小比例尺地图上,采用这种地理坐标网。但在大比例尺图上,都采用直角坐标网,又称公里网。(3)方位。在地图上是以方位角来判断地形、地物的方向的。方位角有三种:真方位角、磁方位角和坐标方位角。(4)比例尺。图上线段长度与实地相应线段水平长度之比,称比例尺。比例尺有数字比例尺、图式比例尺和文字比例尺三种表现形式。(5)图式、图例。地球上的物体在地图上是用符号表示的,各种符号的形式、尺寸及文字格式等,都有专门的收录,供绘图阅图者使用。五、地图编制的方法1.实地测图和摄影测量制图2.野外调查制图3.数据资料制图4.地图资料制图5.文字资料制图5.遥感资料制图7.计算机制图地图投影:将球面上的实物,按大小、形状和位置及相对关系一一反映到平面上成为地图的方法,即地图投影。也就是说,地图投影就是使地球表面缩小后尽可能正确地绘在平面上而成为地图的一套工作方法。六、高斯一克吕格投影的规律或特点(1)中央经线投影为一条直线,投影后长度无变形,其余的经线投影后均为凹向中央经线的曲线并以中央经线为对称轴,离对称轴愈远,其长度变形愈大。(2)赤道的投影亦为一条直线,其余的纬线投影后,均为凸向赤道的曲线且以赤道为又称轴。(3)经纬线投影后仍保持相互正交的关系,即投影前后无角度变形。(4)中央经线和赤道的投影互相垂直。七、画剖面图的步骤:(不用背)①确定剖面的位置②确定剖面基线的长度和标高③画竖直比例尺④展点,把剖面剖到的特征点展到剖面上⑤连线八、地形图的分幅和编号坐标:N42°1′18″E121°37′48″比例尺:1:100万分幅:60×21+2(极圈)经差:6°纬差:4°121°37′48″÷6°=20······1°37′48″42°1′18″÷4°=10······2°1′18″20+1+30=5110+1=11对应字母K分幅编号为:K-511:50万、1:20万、1:10万以1:100万为基础,将1:100万分幅剩余的经纬度进一步划分:比例尺分幅经差纬差分幅编号1:50万A、B、C、D3°2°K-51-A1:20万[6×6]1°...
