地铁盾构的选型和使用VIP免费

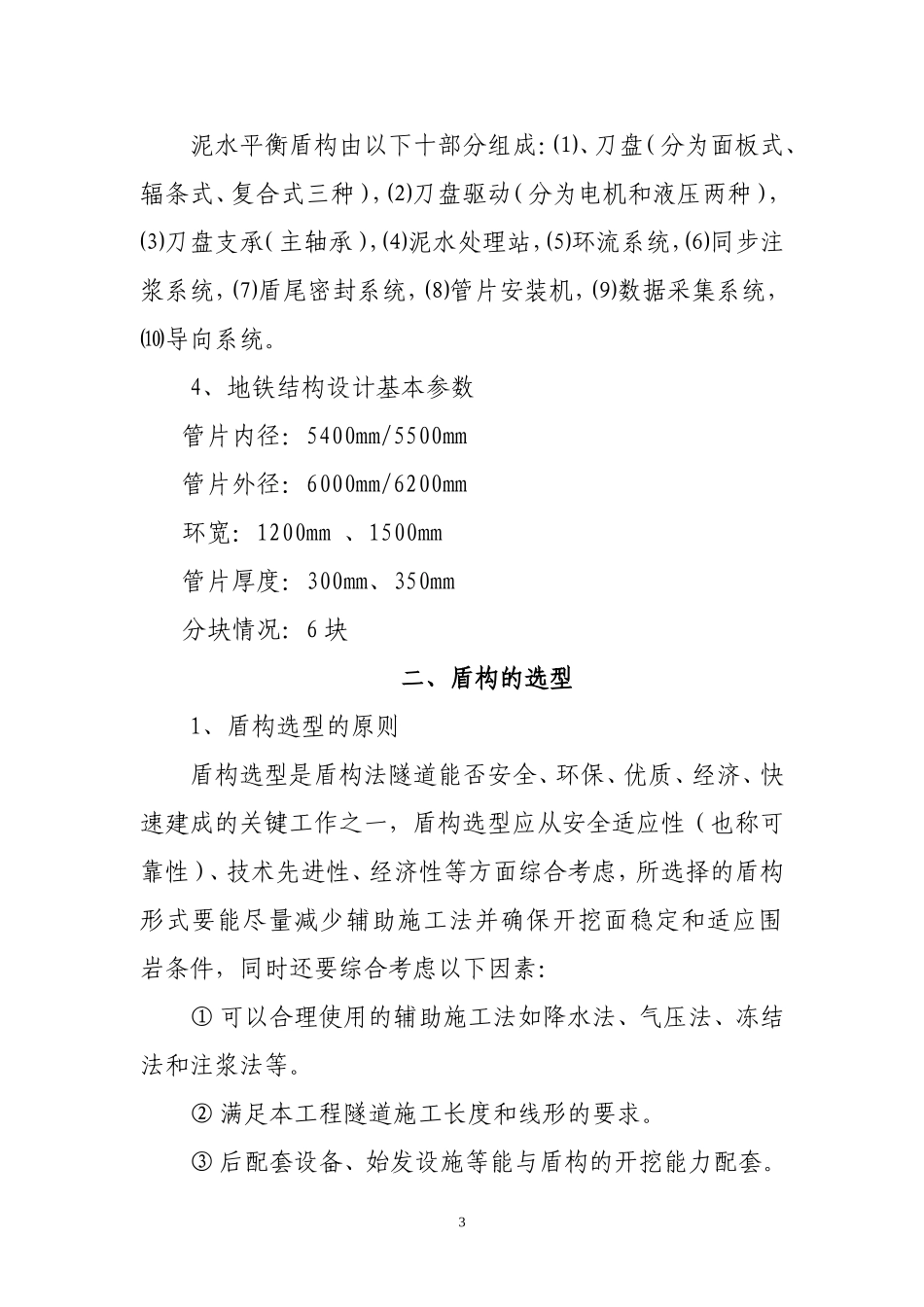

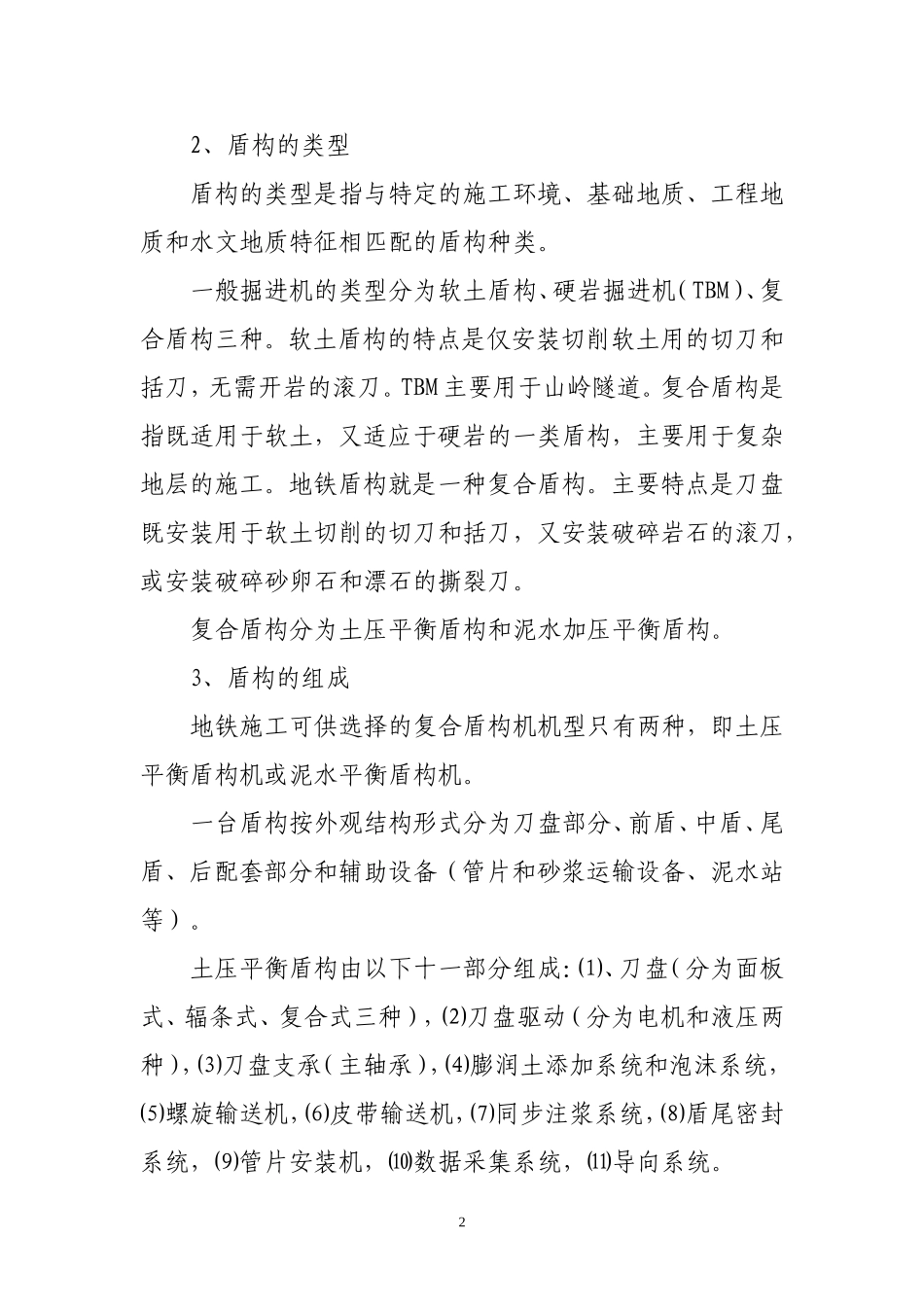

地铁盾构的选型及现场管理和使用一、概述1、概念盾构是一种用于隧道暗挖施工，具有金属外壳，壳内装有主机和辅助设备，既能支承地层的压力，又能在地层中整体掘进，进行土体开挖，碴土排运和管片安装等作业，使隧道一次成形的机械。盾构是相对复杂的集机、电、液、传感、信息技术于一体的隧道施工专用工程机械，主要用于地铁、铁路、公路、市政、水电等工程。盾构的工作原理就是一个钢结构组件依靠外壳支承，沿隧道轴线一边对土壤进行切削一边向前推进，在盾壳的保护下完成掘进、排碴、衬砌工作，最终贯通隧道。盾构施工主要由稳定开挖面、掘进及排土、管片衬砌和壁后注浆三大要素组成。盾构是根据工程地质、水文地质、地貌、地面建筑物及地下管线和构筑物等具体特征来“量身定做”的一种非标设备。盾构不同于常规设备，其核心技术不仅仅是设备本身的机电工业设计，还在于设备通过不同的设计如何满足工程地质施工的需求。因此，盾构的选型正确与否决定着盾构施工的成败。12、盾构的类型盾构的类型是指与特定的施工环境、基础地质、工程地质和水文地质特征相匹配的盾构种类。一般掘进机的类型分为软土盾构、硬岩掘进机（TBM）、复合盾构三种。软土盾构的特点是仅安装切削软土用的切刀和括刀，无需开岩的滚刀。TBM主要用于山岭隧道。复合盾构是指既适用于软土，又适应于硬岩的一类盾构，主要用于复杂地层的施工。地铁盾构就是一种复合盾构。主要特点是刀盘既安装用于软土切削的切刀和括刀，又安装破碎岩石的滚刀，或安装破碎砂卵石和漂石的撕裂刀。复合盾构分为土压平衡盾构和泥水加压平衡盾构。3、盾构的组成地铁施工可供选择的复合盾构机机型只有两种，即土压平衡盾构机或泥水平衡盾构机。一台盾构按外观结构形式分为刀盘部分、前盾、中盾、尾盾、后配套部分和辅助设备（管片和砂浆运输设备、泥水站等）。土压平衡盾构由以下十一部分组成：⑴、刀盘（分为面板式、辐条式、复合式三种），⑵刀盘驱动（分为电机和液压两种），⑶刀盘支承（主轴承），⑷膨润土添加系统和泡沫系统，⑸螺旋输送机，⑹皮带输送机，⑺同步注浆系统，⑻盾尾密封系统，⑼管片安装机，⑽数据采集系统，⑾导向系统。2泥水平衡盾构由以下十部分组成：⑴、刀盘（分为面板式、辐条式、复合式三种），⑵刀盘驱动（分为电机和液压两种），⑶刀盘支承（主轴承），⑷泥水处理站，⑸环流系统，⑹同步注浆系统，⑺盾尾密封系统，⑻管片安装机，⑼数据采集系统，⑽导向系统。4、地铁结构设计基本参数管片内径：5400mm/5500mm管片外径：6000mm/6200mm环宽：1200mm、1500mm管片厚度：300mm、350mm分块情况：6块二、盾构的选型1、盾构选型的原则盾构选型是盾构法隧道能否安全、环保、优质、经济、快速建成的关键工作之一，盾构选型应从安全适应性（也称可靠性）、技术先进性、经济性等方面综合考虑，所选择的盾构形式要能尽量减少辅助施工法并确保开挖面稳定和适应围岩条件，同时还要综合考虑以下因素：①可以合理使用的辅助施工法如降水法、气压法、冻结法和注浆法等。②满足本工程隧道施工长度和线形的要求。③后配套设备、始发设施等能与盾构的开挖能力配套。3④盾构的工作环境。不同形式的盾构所适应的地质范围不同，盾构选型总的原则是安全性适应性第一，以确保盾构法施工的安全可靠；在安全可靠的情况下再考虑技术的先进性，即技术先进性第二位；然后再考虑盾构的价格，即经济性第三位。盾构施工时，施工沿线的地质条件可能变化较大，在选型时一般选择适合于施工区大多数围岩的机型。盾构选型时主要遵循下列原则：①应对工程地质、水文地质有较强的适应性，首先要满足施工安全的要求。②安全适应性、技术先进性、经济性相统一，在安全可靠的情况下，考虑技术先进性和经济合理性。③满足隧道外径、长度、埋深、施工场地、周围环境等条件。④满足安全、质量、工期、造价及环保要求。⑤后配套设备的能力与主机配套，满足生产能力与主机掘进速度相匹配，同时具有施工安全、结构简单、布置合理和易于维护保养的特点。⑥盾构制造商的知名度、业绩、信誉和技术服务。根据以上原则，对盾构的形式及主要技术参数进行研究分析，...
