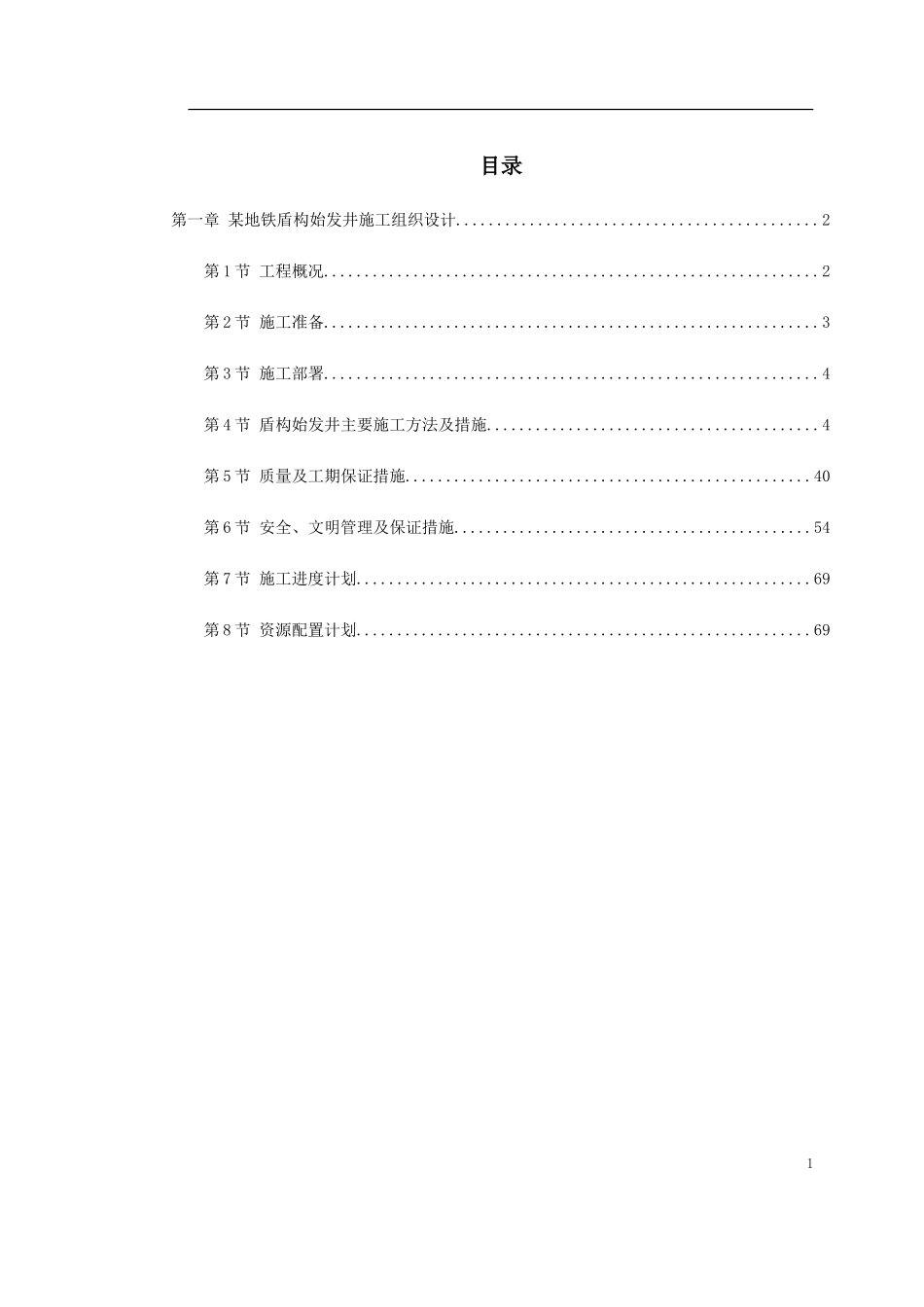

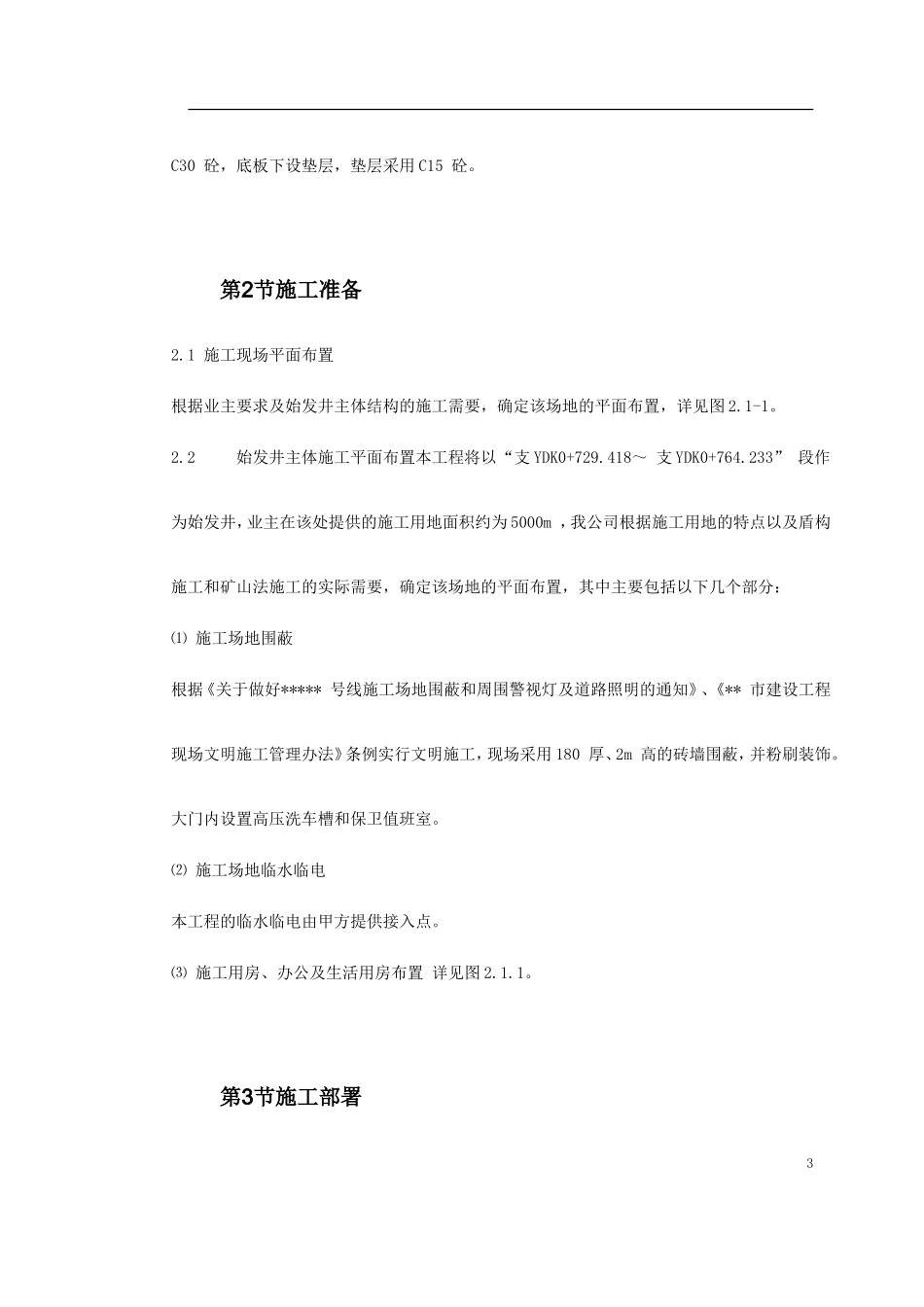

目录第一章某地铁盾构始发井施工组织设计............................................2第1节工程概况.............................................................2第2节施工准备.............................................................3第3节施工部署.............................................................4第4节盾构始发井主要施工方法及措施.........................................4第5节质量及工期保证措施..................................................40第6节安全、文明管理及保证措施............................................54第7节施工进度计划........................................................69第8节资源配置计划........................................................691第一章某地铁盾构始发井施工组织设计第1节工程概况1.1工程概述盾构始发井右线里程为支YDK0+729.418～支YDK0+764.233，基坑长度为34.8m，最宽18.424m，基坑最深18.203m，基坑开挖是在围护结构为800mm厚C30地下连续墙结构范围内进行，内支撑采用两道Φ600mm钢支撑加一道混凝土联合支护。1.2始发井主体结构概述始发井主体结构沿南北走向，主体结构长度34.8m，高11.899～13.2m，底板最大埋深约18.203m。此外，结构宽度按不同的结构位置各有差异，1轴～4轴主体结构宽度为15.316m；4轴～6轴主体结构宽度为18.424m。始发井采用钢筋混凝土箱式结构。各结构部位具体尺寸详见表1.2-1：表1.2-1主体结构概况一览表项目材料及尺寸底板C30、S8防水混凝土，厚1050内衬墙C30、S8防水混凝土，墙厚700中隔墙C30钢筋混凝土，墙厚500顶板C30、S8防水混凝土，厚1050本工程底板、顶板、砼梁板、内衬墙等结构部位采用C30防水砼，抗渗标号为S8，中隔墙采用2C30砼，底板下设垫层，垫层采用C15砼。第2节施工准备2.1施工现场平面布置根据业主要求及始发井主体结构的施工需要，确定该场地的平面布置，详见图2.1-1。2.2始发井主体施工平面布置本工程将以“支YDK0+729.418～支YDK0+764.233”段作为始发井，业主在该处提供的施工用地面积约为5000m，我公司根据施工用地的特点以及盾构施工和矿山法施工的实际需要，确定该场地的平面布置，其中主要包括以下几个部分：⑴施工场地围蔽根据《关于做好*****号线施工场地围蔽和周围警视灯及道路照明的通知》、《**市建设工程现场文明施工管理办法》条例实行文明施工，现场采用180厚、2m高的砖墙围蔽，并粉刷装饰。大门内设置高压洗车槽和保卫值班室。⑵施工场地临水临电本工程的临水临电由甲方提供接入点。⑶施工用房、办公及生活用房布置详见图2.1.1。第3节施工部署3始发井主体结构采用钢筋混凝土箱（式）型结构，底板厚1050mm，内衬墙厚700mm，顶板厚1050mm，采用C30防水砼，中隔墙厚500，采用C30砼，本工程采用一台80T履带吊进行钢筋、模板等施工材料的水平运输与垂直运输，施工顺序是在连续墙完成的条件下，土方开挖和冠梁、支撑形成后进行，先下后上，即底板→衬墙→顶板。其中衬墙施工配合钢支撑拆除及换撑施工，分上、下两段施工。底板施工后，拆除第二道钢支撑，进行下段衬墙防水及衬墙结构施工，然后进行第一道钢支撑换撑及第一道钢支撑拆除，第一道钢支撑拆除后，进行上段衬墙防水及衬墙结构施工，再进行顶板环板等工程的施工。本工程主体结构施工工期为60天，详见施工进度计划。第4节盾构始发井主要施工方法及措施4.1底板下盲沟及集水井设置针对本工程底板埋深为18.3m，地下水压较大的特点，为了避免基底地下水对结构形成压力，影响结构砼施工，在基坑内设置盲沟和集水井。⑴盲沟根据本工程基坑的特点，按设计要求设置盲沟，盲沟截面宽度300mm，截面高度400mm，当基坑底部土方开挖完成，预留盲沟位置后，采用30～50mm碎石填充。4⑵集水井为保证基坑内的积水能顺利排出基坑外，拟在基坑底板内设置集水井，每个集水井均应与其下方的盲沟相连。集水井具体构造详述如下：①集水井采用壁厚5mm的φ500钢管制成，钢管长1.4m，与盲沟相连处应按50mm×50mm间距钻直径φ10圆孔，钢管集水井外采用钢丝网包裹，以阻隔泥沙，防止在抽水过...
