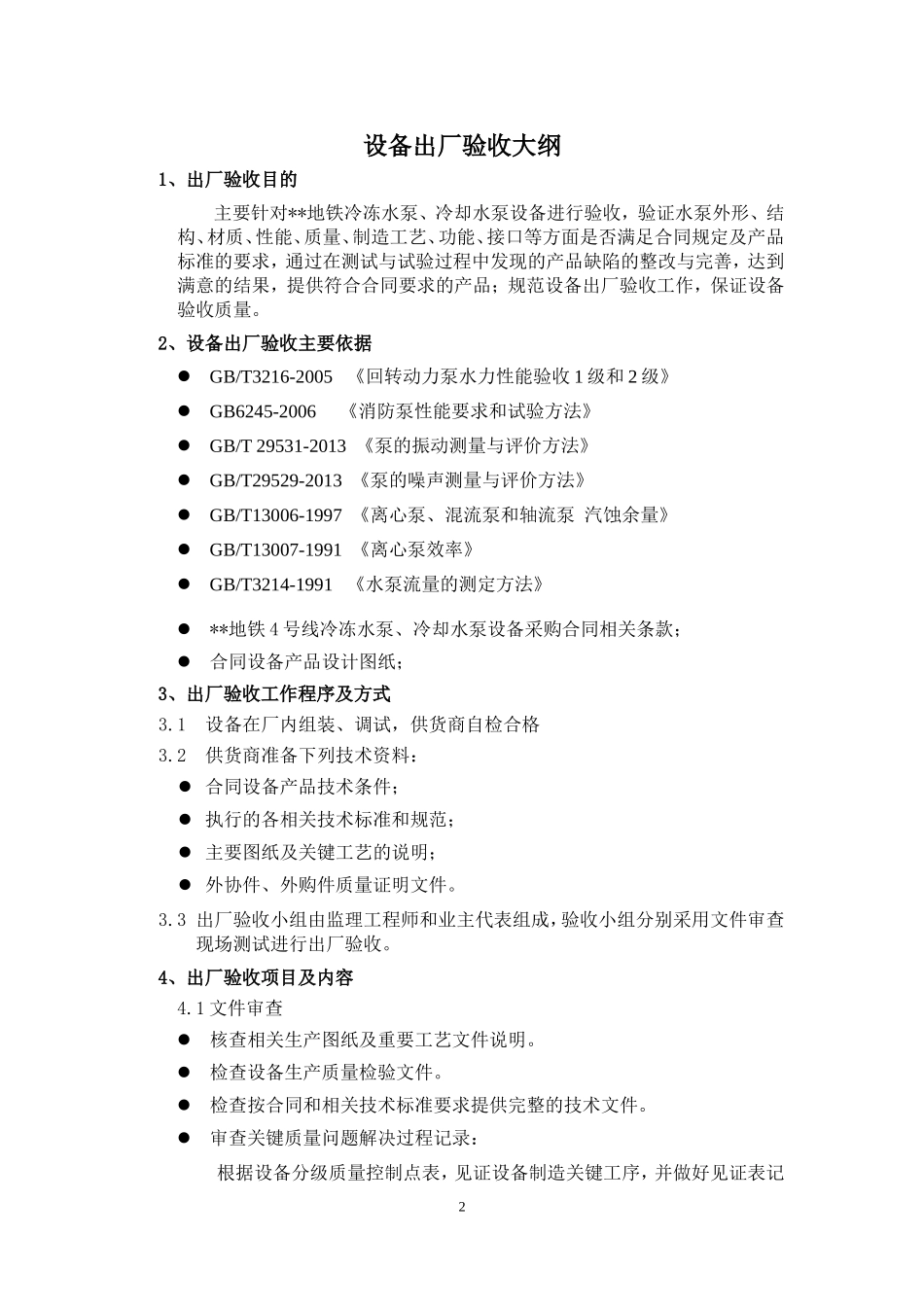

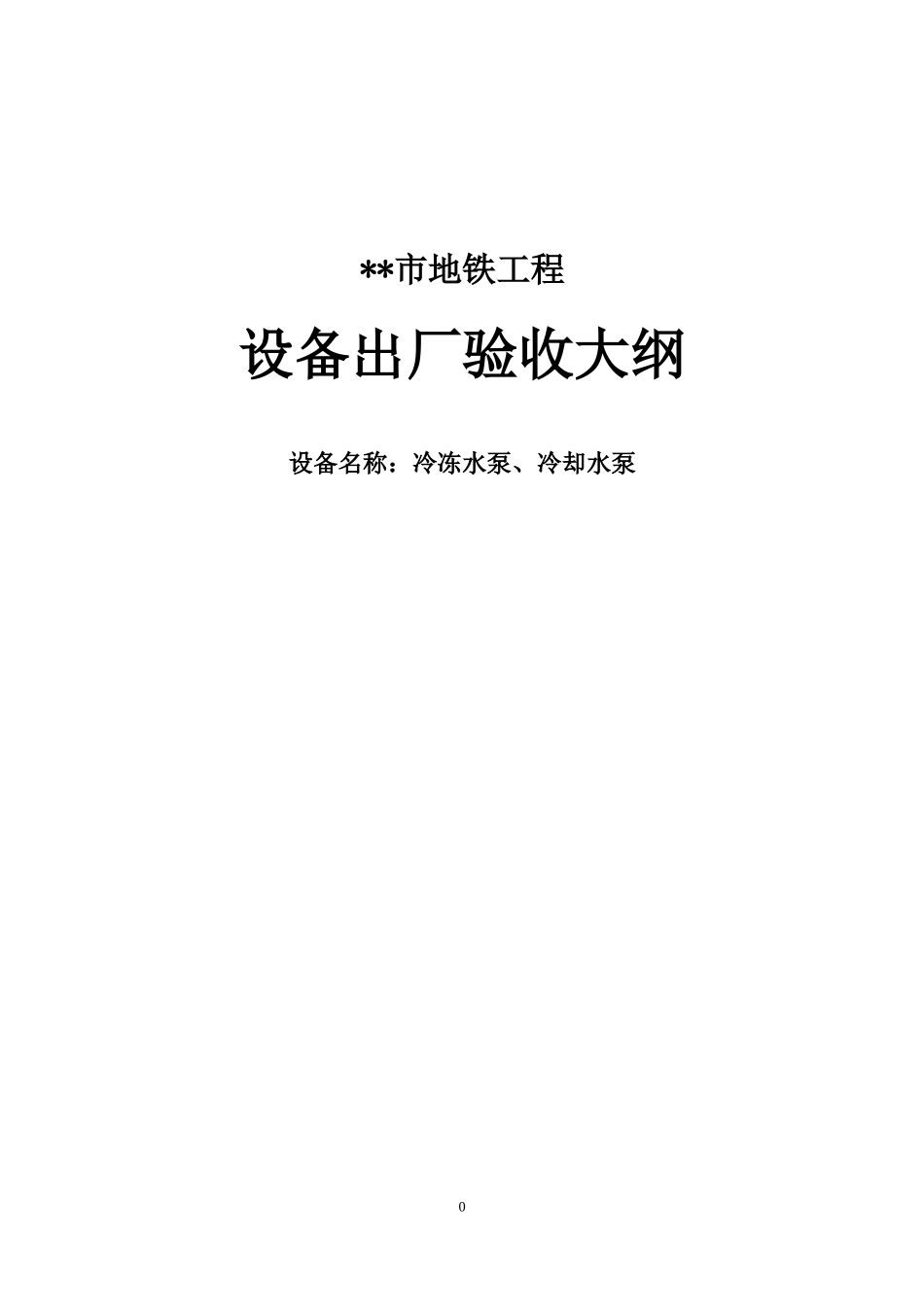

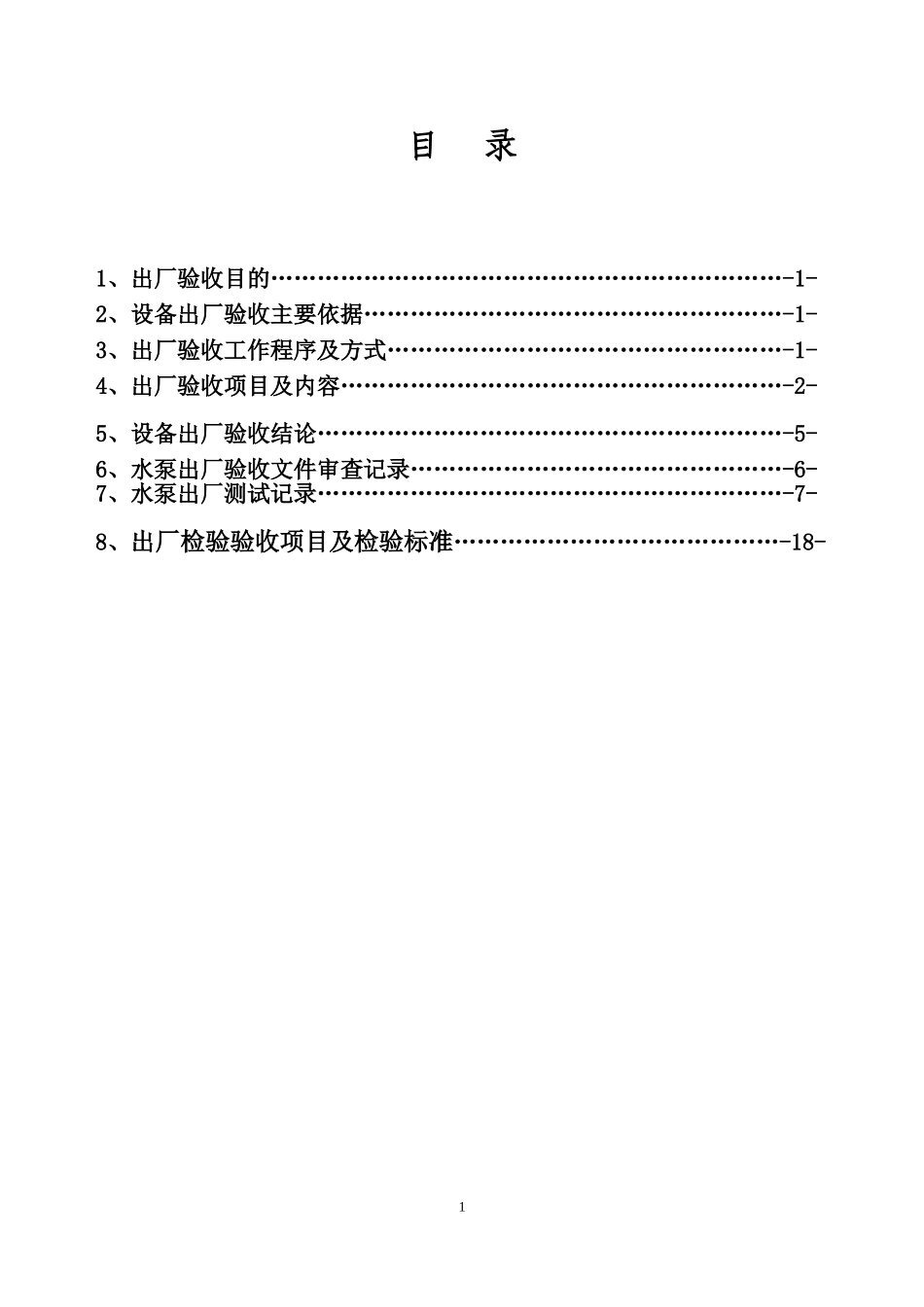

**市地铁工程设备出厂验收大纲设备名称：冷冻水泵、冷却水泵0目录1、出厂验收目的…………………………………………………………-1-2、设备出厂验收主要依据………………………………………………-1-3、出厂验收工作程序及方式……………………………………………-1-4、出厂验收项目及内容…………………………………………………-2-5、设备出厂验收结论……………………………………………………-5-6、水泵出厂验收文件审查记录…………………………………………-6-7、水泵出厂测试记录……………………………………………………-7-8、出厂检验验收项目及检验标准……………………………………-18-1设备出厂验收大纲1、出厂验收目的主要针对**地铁冷冻水泵、冷却水泵设备进行验收，验证水泵外形、结构、材质、性能、质量、制造工艺、功能、接口等方面是否满足合同规定及产品标准的要求，通过在测试与试验过程中发现的产品缺陷的整改与完善，达到满意的结果，提供符合合同要求的产品；规范设备出厂验收工作，保证设备验收质量。2、设备出厂验收主要依据GB/T3216-2005《回转动力泵水力性能验收1级和2级》GB6245-2006《消防泵性能要求和试验方法》GB/T29531-2013《泵的振动测量与评价方法》GB/T29529-2013《泵的噪声测量与评价方法》GB/T13006-1997《离心泵、混流泵和轴流泵汽蚀余量》GB/T13007-1991《离心泵效率》GB/T3214-1991《水泵流量的测定方法》**地铁4号线冷冻水泵、冷却水泵设备采购合同相关条款；合同设备产品设计图纸；3、出厂验收工作程序及方式3.1设备在厂内组装、调试，供货商自检合格3.2供货商准备下列技术资料：合同设备产品技术条件；执行的各相关技术标准和规范；主要图纸及关键工艺的说明；外协件、外购件质量证明文件。3.3出厂验收小组由监理工程师和业主代表组成，验收小组分别采用文件审查现场测试进行出厂验收。4、出厂验收项目及内容4.1文件审查核查相关生产图纸及重要工艺文件说明。检查设备生产质量检验文件。检查按合同和相关技术标准要求提供完整的技术文件。审查关键质量问题解决过程记录：根据设备分级质量控制点表，见证设备制造关键工序，并做好见证表记2录。审查水泵生产自检的试验报告。审查主要制造主要外购件/原材料，并核查质量证明文件：a）检查的水泵重要部件有：叶轮、配用电机、轴承、机械密封等。b）检验基本要求：水泵叶轮、泵壳、轴承制造材料是否与合同（或变更）一致。按合同要求承包商至少应提供外购件合格证，外购件质量内部检查报告；叶轮静、动平衡测试报告。审查主、关零部件检验记录表。参加文件审查人员应对审查结果进行签认。4.2水泵的机械、电气、控制部分等性能的现场测试在合同设备装运前，对第一批投产通知书中每种型号水泵任意抽检一台进行现场检查和测试。对出成套消防给水设备实行现场整体模拟试验，实现控制柜对水泵各状态的功能控制。按设备采购合同中规定的检验项目进行检查和测试，并对照承包商提供的设备出厂自检报告。参加测试人员应对设备出厂试验的现场测试记录数据进行签认。4.3每台水泵在出厂前都应严格按国家相关标准进行严格的出厂检验，出厂检验项目中应有如下项目：外观尺寸、流量、扬程、效率、振动值、噪音等。4.4测试程序A按合同要求对样机设备进行测试。B试验装置、仪器、仪表的检查a)承包商测试所使用的仪器、仪表精度应符合国家标准规定。b)测试仪器、仪表应在国家计量检测部门标定的有效期限内。c)承包商应出示测试仪表、仪器标定证书。测试所用仪器、仪表的规格、型号和出厂号与标定证书中一致。4.5设备测试4.5.1试验的介质为常温清水（水温在40℃以下），试验装置符合国家标准GB/T3216的2级规定。4.5.2根据试验的精度等级和性能参数选择试验台位、管路口径和仪器仪表并在有效期内使用，确保在额定工况下，各仪表在仪表量程的1/3-2/3范围内使用4.6性能试验不同流量点各流量值可以适当取整，取6点，空调水泵、冷却补水泵取30、30%、50%、80%、100%、120%。消防泵取0、50%、80%、100%、120%、150%，零流量时，压力不超过设计压力的140%；额定流量...
