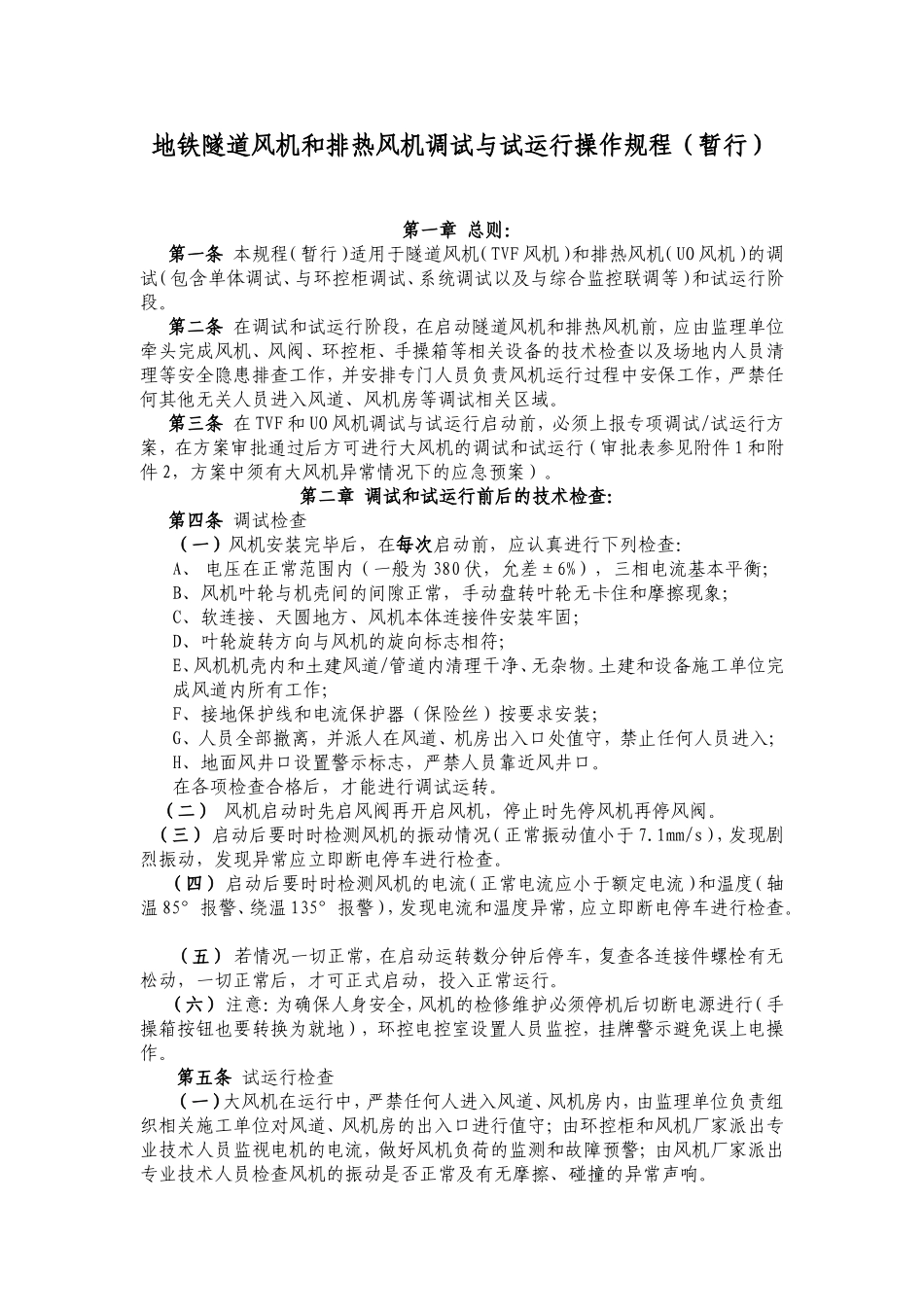

地铁隧道风机和排热风机调试与试运行操作规程（暂行）第一章总则：第一条本规程（暂行）适用于隧道风机（TVF风机）和排热风机（UO风机）的调试（包含单体调试、与环控柜调试、系统调试以及与综合监控联调等）和试运行阶段。第二条在调试和试运行阶段，在启动隧道风机和排热风机前，应由监理单位牵头完成风机、风阀、环控柜、手操箱等相关设备的技术检查以及场地内人员清理等安全隐患排查工作，并安排专门人员负责风机运行过程中安保工作，严禁任何其他无关人员进入风道、风机房等调试相关区域。第三条在TVF和UO风机调试与试运行启动前，必须上报专项调试/试运行方案，在方案审批通过后方可进行大风机的调试和试运行（审批表参见附件1和附件2，方案中须有大风机异常情况下的应急预案）。第二章调试和试运行前后的技术检查：第四条调试检查（一）风机安装完毕后，在每次启动前，应认真进行下列检查：A、电压在正常范围内（一般为380伏，允差±6%），三相电流基本平衡；B、风机叶轮与机壳间的间隙正常，手动盘转叶轮无卡住和摩擦现象；C、软连接、天圆地方、风机本体连接件安装牢固；D、叶轮旋转方向与风机的旋向标志相符；E、风机机壳内和土建风道/管道内清理干净、无杂物。土建和设备施工单位完成风道内所有工作；F、接地保护线和电流保护器（保险丝）按要求安装；G、人员全部撤离，并派人在风道、机房出入口处值守，禁止任何人员进入；H、地面风井口设置警示标志，严禁人员靠近风井口。在各项检查合格后，才能进行调试运转。（二）风机启动时先启风阀再开启风机，停止时先停风机再停风阀。（三）启动后要时时检测风机的振动情况（正常振动值小于7.1mm/s），发现剧烈振动，发现异常应立即断电停车进行检查。（四）启动后要时时检测风机的电流（正常电流应小于额定电流）和温度（轴温85°报警、绕温135°报警），发现电流和温度异常，应立即断电停车进行检查。（五）若情况一切正常，在启动运转数分钟后停车，复查各连接件螺栓有无松动，一切正常后，才可正式启动，投入正常运行。（六）注意：为确保人身安全，风机的检修维护必须停机后切断电源进行（手操箱按钮也要转换为就地），环控电控室设置人员监控，挂牌警示避免误上电操作。第五条试运行检查（一）大风机在运行中，严禁任何人进入风道、风机房内，由监理单位负责组织相关施工单位对风道、风机房的出入口进行值守；由环控柜和风机厂家派出专业技术人员监视电机的电流，做好风机负荷的监测和故障预警；由风机厂家派出专业技术人员检查风机的振动是否正常及有无摩擦、碰撞的异常声响。在正常运行中，如遇下列情况应立即停车检查或修理：A、电流突然上升，超过规定值；B、发生强烈的振动或碰擦声；C、电机温度急剧上升；D、人员擅自闯入；（二）注意：为确保人身安全，风机的检修维护必须停机后切断电源进行（手操箱按钮也要转换为就地），环控电控室设置人员监控，挂牌警示避免误上电操作。第三章风机调试人员组织及操作流程：第六条人员组织：（一）为了保证调试工作的顺利进行，监理单位组织成立调试指挥小组。调试小组由设备总监任组长，各机电施工单位、弱电施工单位、风机厂家、环控柜厂家综合监控集成单位的执行经理任副组长，组员由各站相关专业工程师和富有调试经验的技术人员、各班组工长组成。（二）调试期间，调试小组的组长和副组长必须全程参与，严禁无故不参与调试以及迟到、早退等现象发生，确有原因不能参加调试必须与建设单位相关管理人员请假，并指派能够胜任的人员参加。（三）相应人员岗位职责（1）组长/副组长①检查调试前的准备工作的落实情况；②发出大风机的起动和停车命令；③协调调试和试运行过程中各专业工作；④组织处理调试中的重大问题；⑤组织落实各项指令及及时反馈信息。（2）专业负责人的职责：①组织并实施各项起动前的准备；②进行技术交底、安全交底；③组织对调试方案确认,进行交接等技术指标要求；④检查值班操作人员的操作规程、安全规程的执行情况；⑤复核运行记录，填写调试记录；⑥发生异常情况紧急停车；⑦组织实施检修工作。（3）调试人员职责：①严格执行操作规程和安全规程，认...
