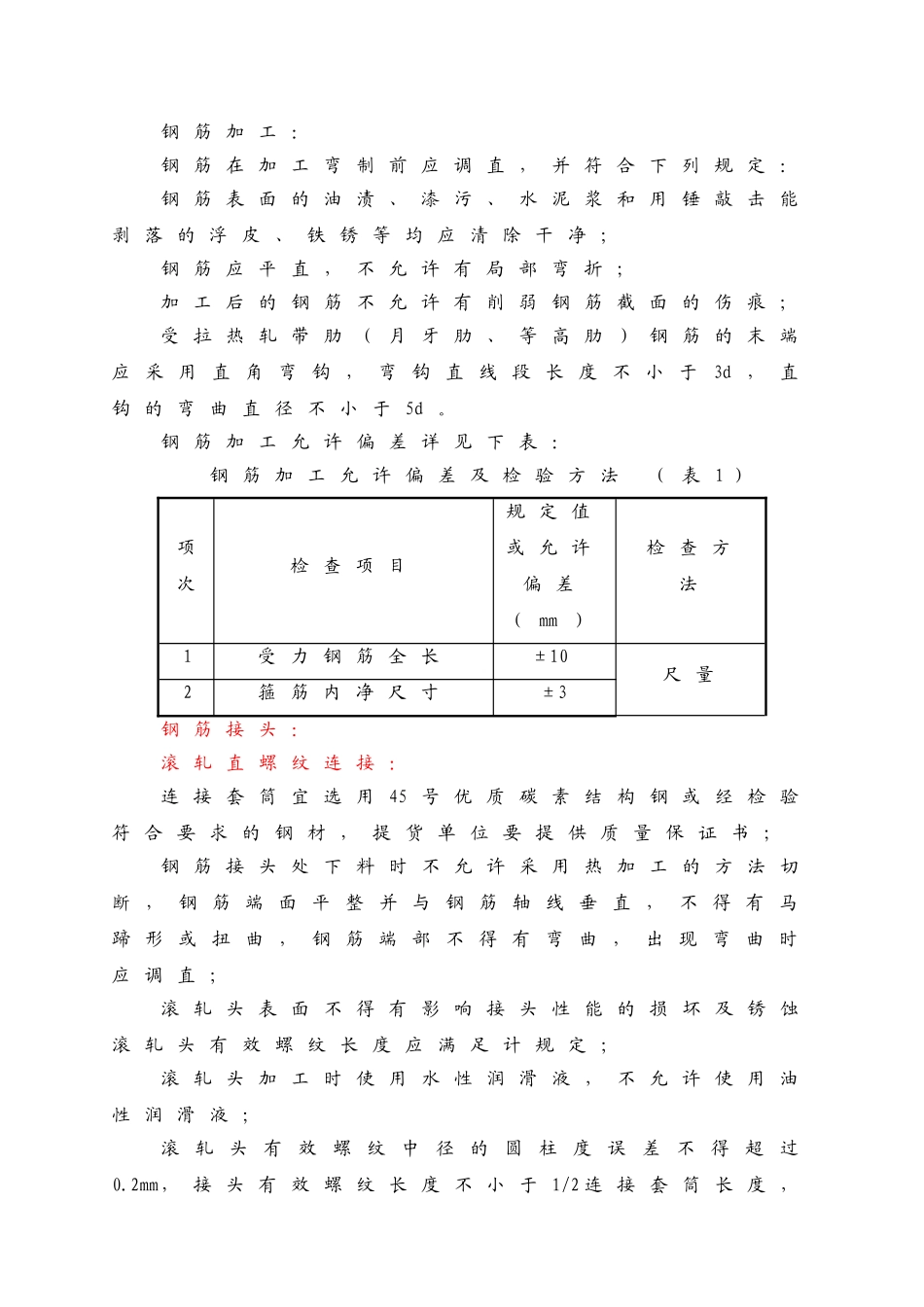

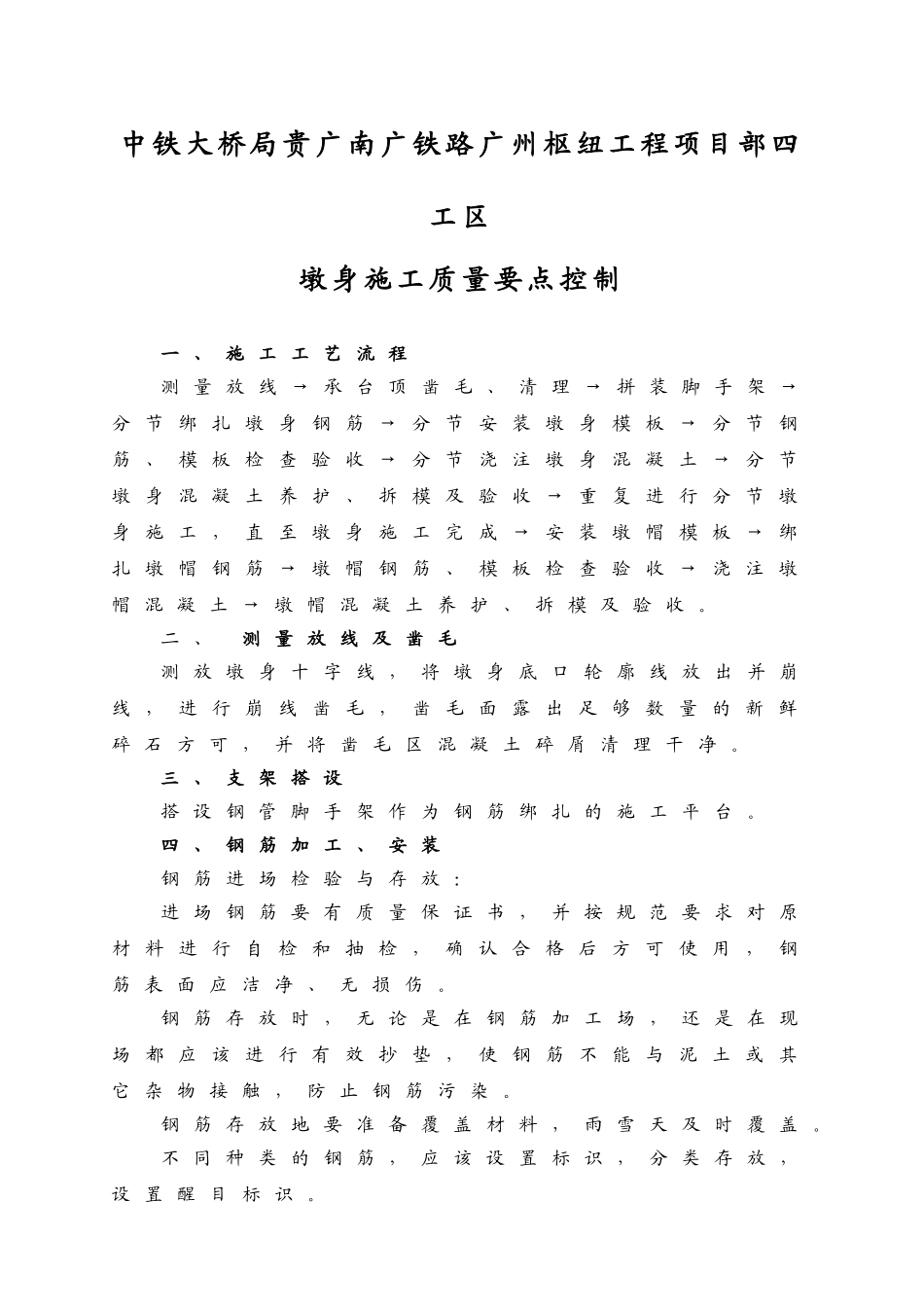

中铁大桥局贵广南广铁路广州枢纽工程项目部四工区墩身施工质量要点控制一、施工工艺流程测量放线→承台顶凿毛、清理→拼装脚手架→分节绑扎墩身钢筋→分节安装墩身模板→分节钢筋、模板检查验收→分节浇注墩身混凝土→分节墩身混凝土养护、拆模及验收→重复进行分节墩身施工，直至墩身施工完成→安装墩帽模板→绑扎墩帽钢筋→墩帽钢筋、模板检查验收→浇注墩帽混凝土→墩帽混凝土养护、拆模及验收。二、测量放线及凿毛测放墩身十字线，将墩身底口轮廓线放出并崩线，进行崩线凿毛，凿毛面露出足够数量的新鲜碎石方可，并将凿毛区混凝土碎屑清理干净。三、支架搭设搭设钢管脚手架作为钢筋绑扎的施工平台。四、钢筋加工、安装钢筋进场检验与存放：进场钢筋要有质量保证书，并按规范要求对原材料进行自检和抽检，确认合格后方可使用，钢筋表面应洁净、无损伤。钢筋存放时，无论是在钢筋加工场，还是在现场都应该进行有效抄垫，使钢筋不能与泥土或其它杂物接触，防止钢筋污染。钢筋存放地要准备覆盖材料，雨雪天及时覆盖。不同种类的钢筋，应该设置标识，分类存放，设置醒目标识。钢筋加工：钢筋在加工弯制前应调直，并符合下列规定：钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均应清除干净；钢筋应平直，不允许有局部弯折；加工后的钢筋不允许有削弱钢筋截面的伤痕；受拉热轧带肋（月牙肋、等高肋）钢筋的末端应采用直角弯钩，弯钩直线段长度不小于3d，直钩的弯曲直径不小于5d。钢筋加工允许偏差详见下表：钢筋加工允许偏差及检验方法（表1）项次检查项目规定值或允许偏差（mm）检查方法1受力钢筋全长±10尺量2箍筋内净尺寸±3钢筋接头：滚轧直螺纹连接：连接套筒宜选用45号优质碳素结构钢或经检验符合要求的钢材，提货单位要提供质量保证书；钢筋接头处下料时不允许采用热加工的方法切断，钢筋端面平整并与钢筋轴线垂直，不得有马蹄形或扭曲，钢筋端部不得有弯曲，出现弯曲时应调直；滚轧头表面不得有影响接头性能的损坏及锈蚀滚轧头有效螺纹长度应满足计规定；滚轧头加工时使用水性润滑液，不允许使用油性润滑液；滚轧头有效螺纹中径的圆柱度误差不得超过0.2mm，接头有效螺纹长度不小于1/2连接套筒长度，且允许误差为＋2P（P为螺纹螺距）；连接套筒内螺纹采用专用的螺纹塞规检验，塞通规应顺利通过，塞止规旋入长度不得超过3P；滚轧头加工完毕后要依据《现场钢筋丝头加工质量检验记录表》中各检查项逐一进行检验，并记录；对滚轧头滚轧过后存在较多的毛刺要逐一检查采用电动砂轮机进行打磨处理；滚轧头检验合格后，立即带上塑料保护帽或拧上连接套筒，防止装卸钢筋时损坏滚轧头；现场连接套筒的安装依据《现场钢筋接头连接质量记录表》中各检查项进行检验并记录，钢筋连接完毕后，连接套筒外应有外露有效螺纹，且连接套筒单边外露有效螺纹不得超过2P。扭紧力矩值为300（N.M），要逐根进行检验；螺纹中径公差要满足GB/T197中6H级精度规定的要求，螺纹牙型应饱满，连接套筒不得有裂纹，表面及内螺纹不得有严重的锈蚀及其它肉眼可见的缺陷；滚轧头的现场检验按验收批进行，在同一条件下（指钢筋生产厂、批号、级别、直径、焊工、焊接工艺和焊机等均相同）的接头，以500个为一个验收批进行检验与验收，不足500个按一个验收批进行验收；钢筋滚轧螺纹示意图闪光对焊接头：冬期钢筋的闪光对焊宜在室内进行，焊接时的环境气温不能低于0℃。钢筋要提前运入车间，焊毕后的钢筋应待完全冷却后才能运往室外；每批钢筋正式闪光对焊前要先选定焊接工艺和参数，按实际条件进行试焊，并检验接头外观质量及规定的力学性能，在试焊质量合格和焊接工艺（参数）确定后，方可成批焊接；进行闪光对焊的操作人员必须持证上岗，并进行必要的培训和考试；闪光对焊接头的外观质量要求：接头周缘应有适当的镦粗部分，并不得大于2mm。钢筋表面不应有明显的烧伤或裂纹。接头弯折的角度不得大于4°。接头轴线的偏移不得大于0.1d，并不大于2mm。碰焊毛刺和浮渣需要进行敲平及清除处理。带肋钢筋在碰焊过程中要肋——肋在一条直线上。对每根碰焊接头逐一进行外观检查，检查不合格的接头经剔出重焊后...
