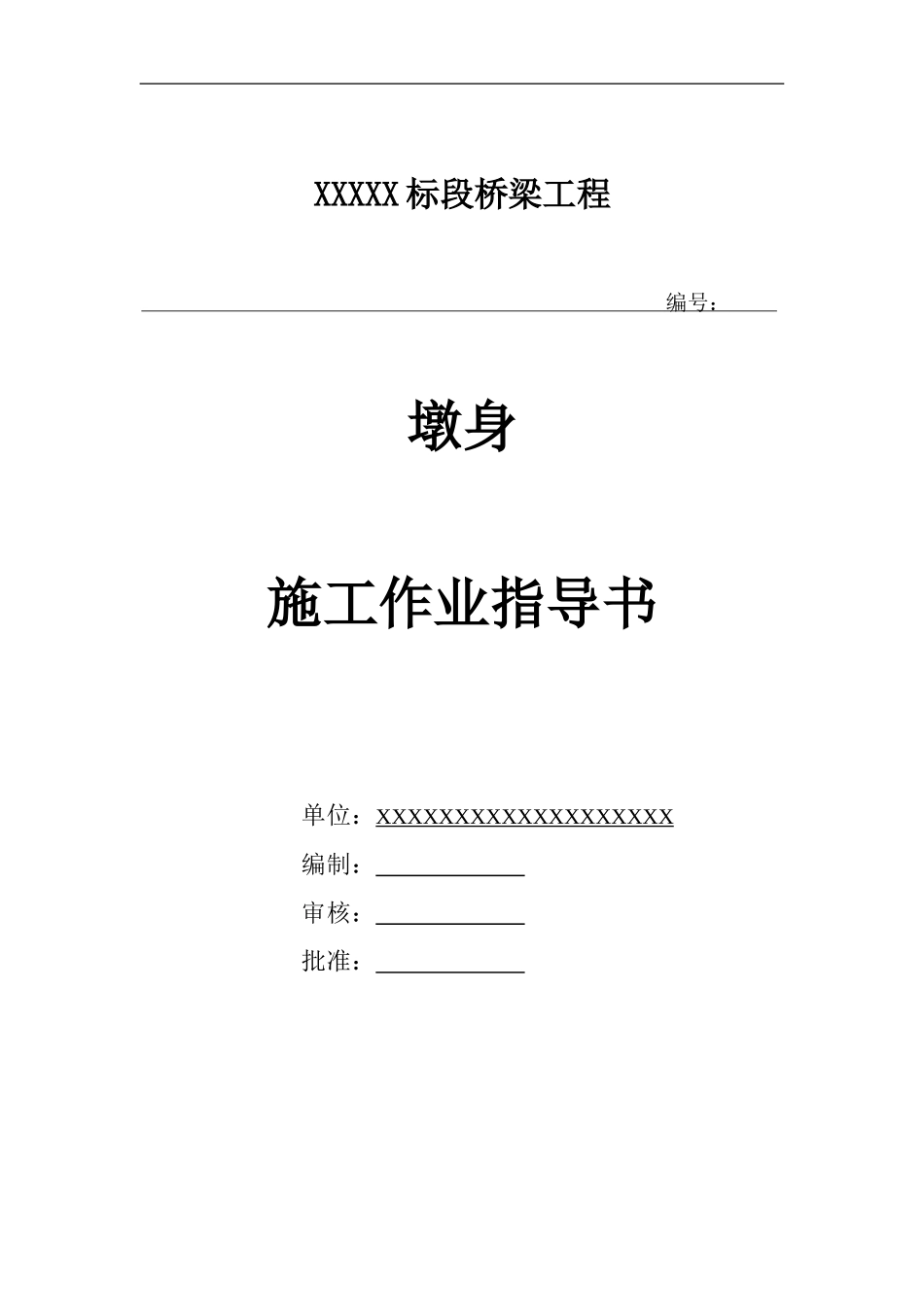

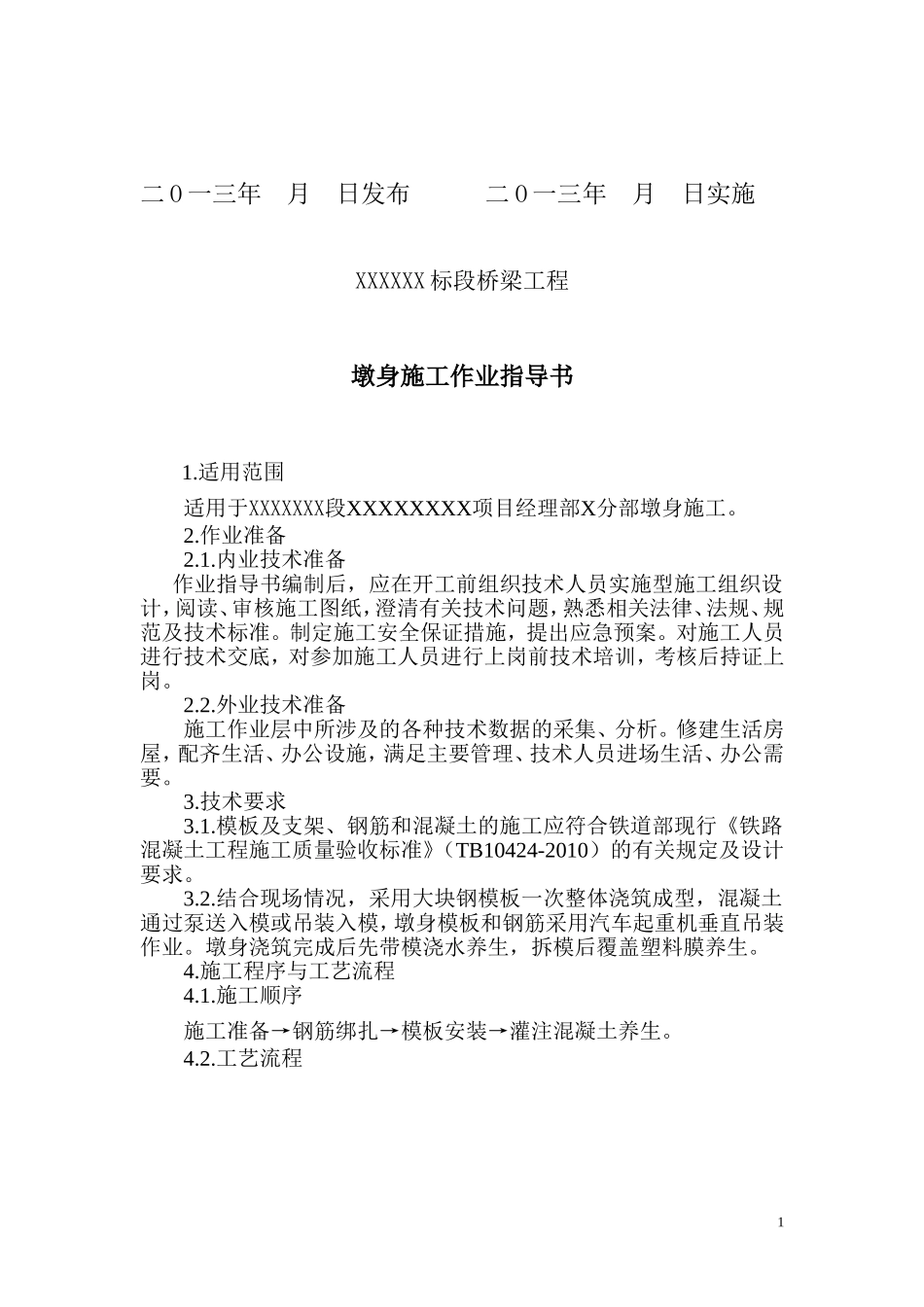

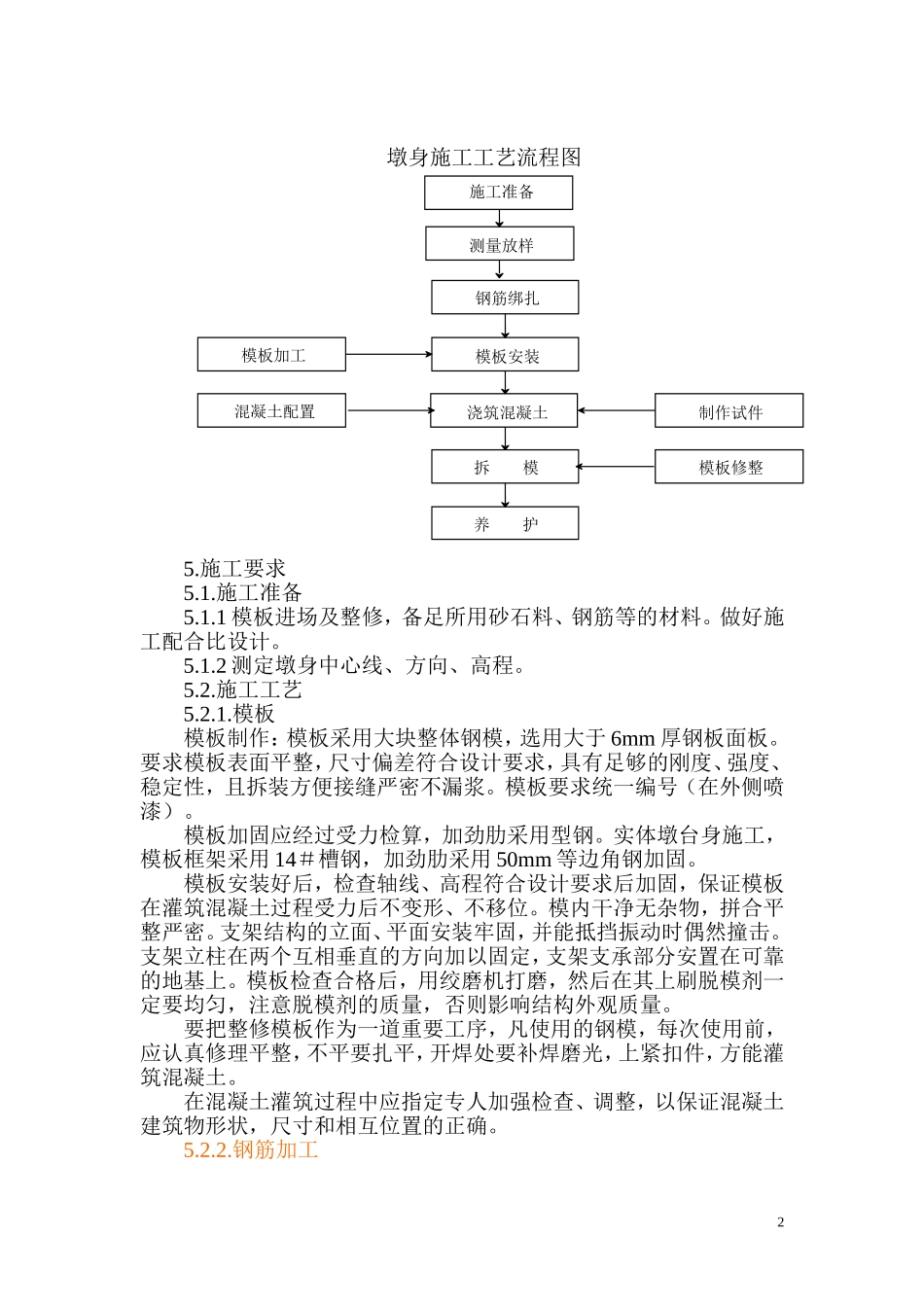

XXXXX标段桥梁工程编号：墩身施工作业指导书单位：XXXXXXXXXXXXXXXXXXX编制：审核：批准：二O一三年月日发布二O一三年月日实施XXXXXX标段桥梁工程墩身施工作业指导书1.适用范围适用于XXXXXXX段XXXXXXXX项目经理部X分部墩身施工。2.作业准备2.1.内业技术准备作业指导书编制后，应在开工前组织技术人员实施型施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉相关法律、法规、规范及技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核后持证上岗。2.2.外业技术准备施工作业层中所涉及的各种技术数据的采集、分析。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3.技术要求3.1.模板及支架、钢筋和混凝土的施工应符合铁道部现行《铁路混凝土工程施工质量验收标准》（TB10424-2010）的有关规定及设计要求。3.2.结合现场情况，采用大块钢模板一次整体浇筑成型，混凝土通过泵送入模或吊装入模，墩身模板和钢筋采用汽车起重机垂直吊装作业。墩身浇筑完成后先带模浇水养生，拆模后覆盖塑料膜养生。4.施工程序与工艺流程4.1.施工顺序施工准备→钢筋绑扎→模板安装→灌注混凝土养生。4.2.工艺流程1墩身施工工艺流程图5.施工要求5.1.施工准备5.1.1模板进场及整修，备足所用砂石料、钢筋等的材料。做好施工配合比设计。5.1.2测定墩身中心线、方向、高程。5.2.施工工艺5.2.1.模板模板制作：模板采用大块整体钢模，选用大于6mm厚钢板面板。要求模板表面平整，尺寸偏差符合设计要求，具有足够的刚度、强度、稳定性，且拆装方便接缝严密不漏浆。模板要求统一编号（在外侧喷漆）。模板加固应经过受力检算，加劲肋采用型钢。实体墩台身施工，模板框架采用14＃槽钢，加劲肋采用50mm等边角钢加固。模板安装好后，检查轴线、高程符合设计要求后加固，保证模板在灌筑混凝土过程受力后不变形、不移位。模内干净无杂物，拼合平整严密。支架结构的立面、平面安装牢固，并能抵挡振动时偶然撞击。支架立柱在两个互相垂直的方向加以固定，支架支承部分安置在可靠的地基上。模板检查合格后，用绞磨机打磨，然后在其上刷脱模剂一定要均匀，注意脱模剂的质量，否则影响结构外观质量。要把整修模板作为一道重要工序，凡使用的钢模，每次使用前，应认真修理平整，不平要扎平，开焊处要补焊磨光，上紧扣件，方能灌筑混凝土。在混凝土灌筑过程中应指定专人加强检查、调整，以保证混凝土建筑物形状，尺寸和相互位置的正确。5.2.2.钢筋加工2施工准备测量放样钢筋绑扎模板安装浇筑混凝土拆模养护模板加工混凝土配置制作试件模板修整注意成品、半成品钢筋摆放。为便于运输成品摆放区要与加工区隔离。墩身钢筋绑扎时要首先核查模板的平面尺寸，再进行钢筋下料。钢筋基本要求：运到现场的钢筋具有出厂合格证，表面洁净。使用前将表面杂物清除干净。钢筋平直，无局部弯折。各种钢筋下料尺寸符合设计及规范要求。钢筋的弯曲成型多用弯曲机进行，在缺乏设备或少量钢筋加工时，可用手工弯曲成型，系在成型台上用手摇扳子每次弯4-8根Φ8mm以下钢筋，或用扳柱铁扳和扳子，可弯Φ32mm以下钢筋，当弯直径Φ28mm以下钢筋时，可用两个扳柱加不同厚度钢套，钢筋扳子口直径应比钢筋直径大2mm。曲线钢筋成型，可在原钢筋弯曲机的工作中央，放置一个十字架和钢套，另在工作盘四个孔内插上短轴和成型钢套与中央钢套相切，钢套尺寸根据钢筋曲线形状选用，成型时钢套起顶弯作用，十字架则协助推进。螺旋形钢筋成型，小直径可用手摇滚筒成；较粗（Φ16-30mm）钢筋，可在钢筋弯曲机的工作盘上安设一个型钢制成的加工圆盘，盘外直径相当于需加工螺旋筋（或圆箍筋）的内径，插孔相当于弯曲机扳柱间距，使用时将钢筋一头固定，即可按一般钢筋弯曲加工方法弯成所需的螺旋形钢筋。成型安装要求：桩顶锚固筋与承台或墩台基础锚固筋按规范和设计要求连接牢固，形成一体；基底预埋钢筋位置准确，满足钢筋保护层的要求；钢筋骨架绑扎适量的垫块，以保持钢筋在模板中的准确位置和保护层厚度。为保证浇注混凝土时钢筋保护层厚度，且必须保证在混凝土...
