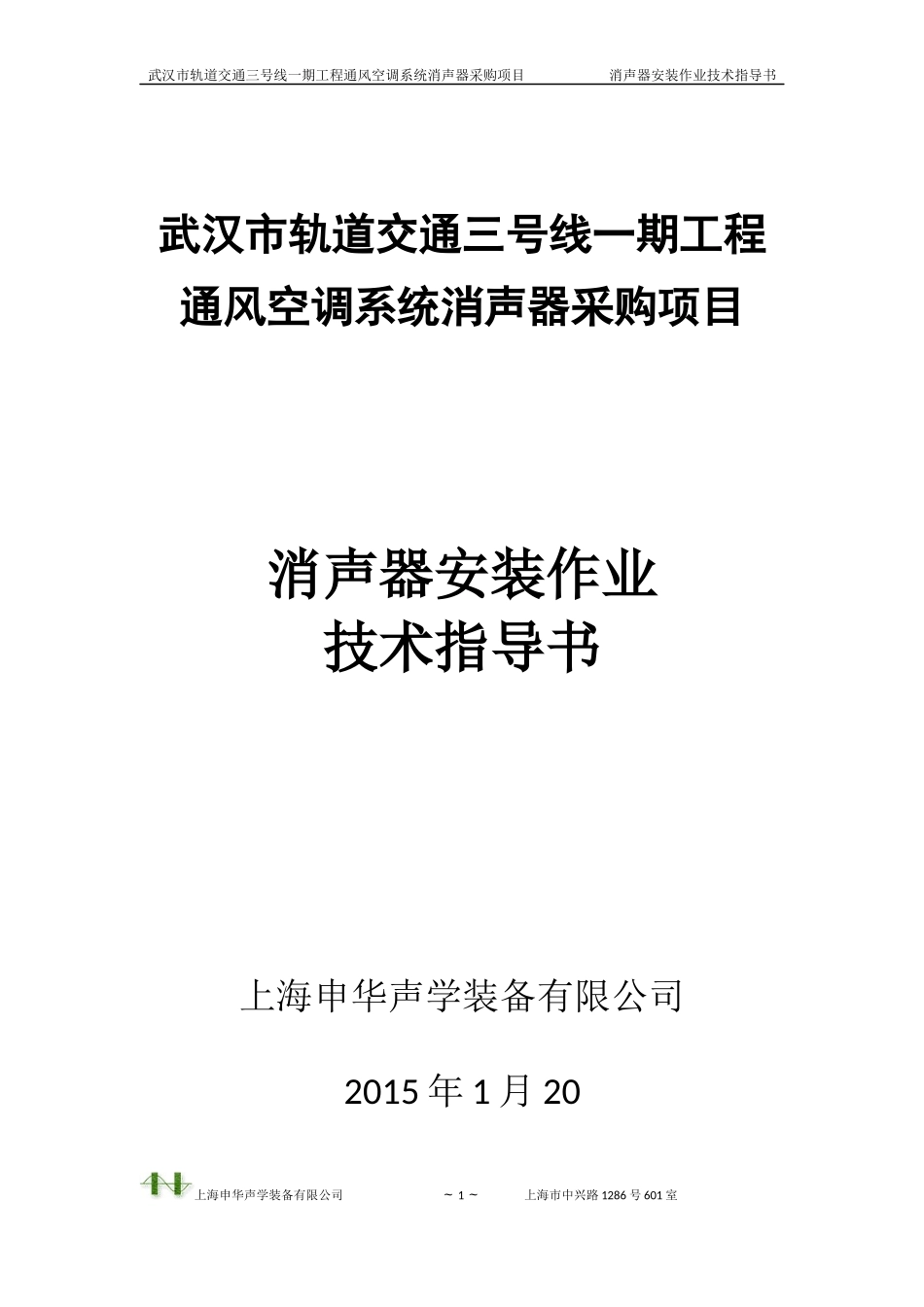

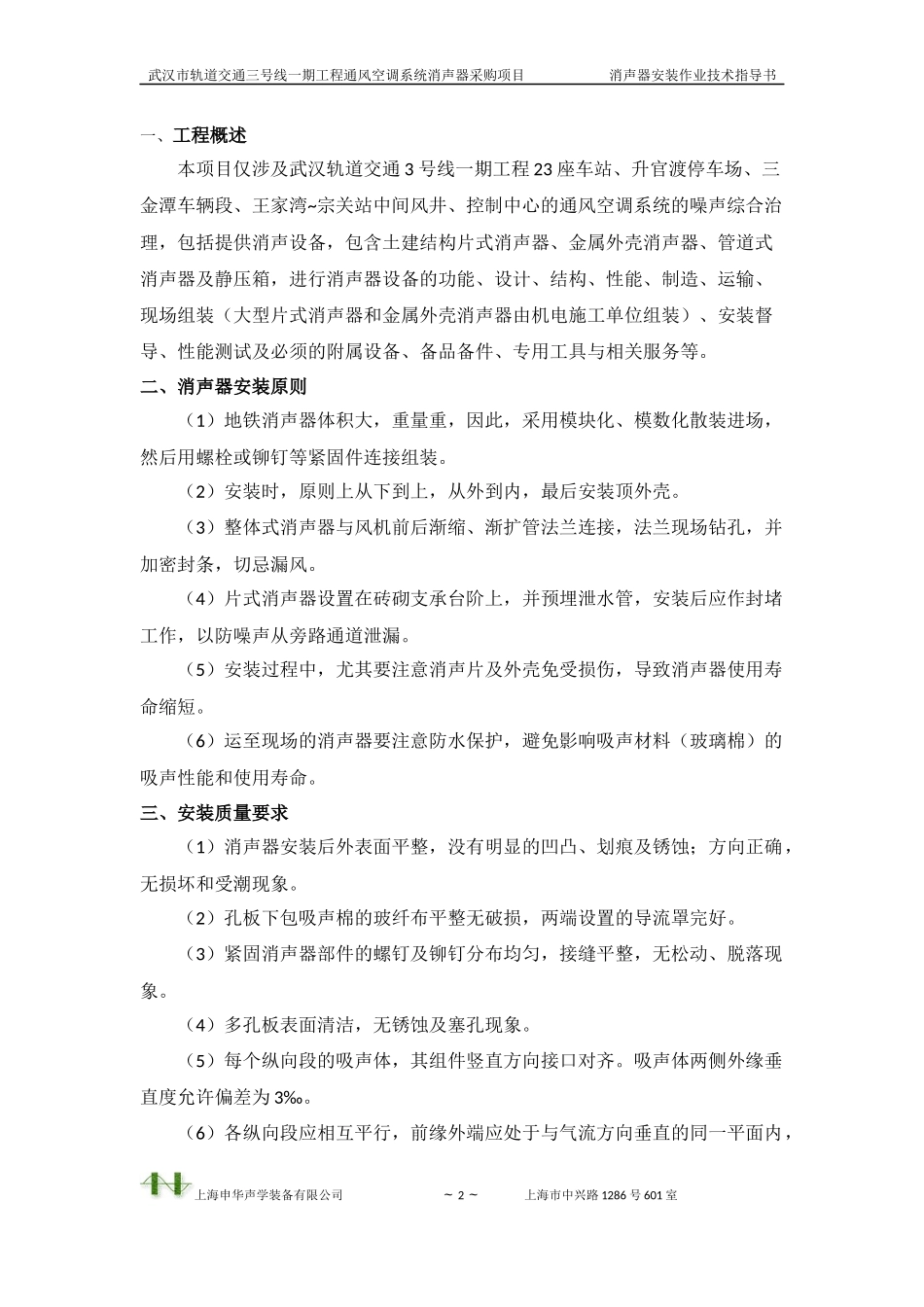

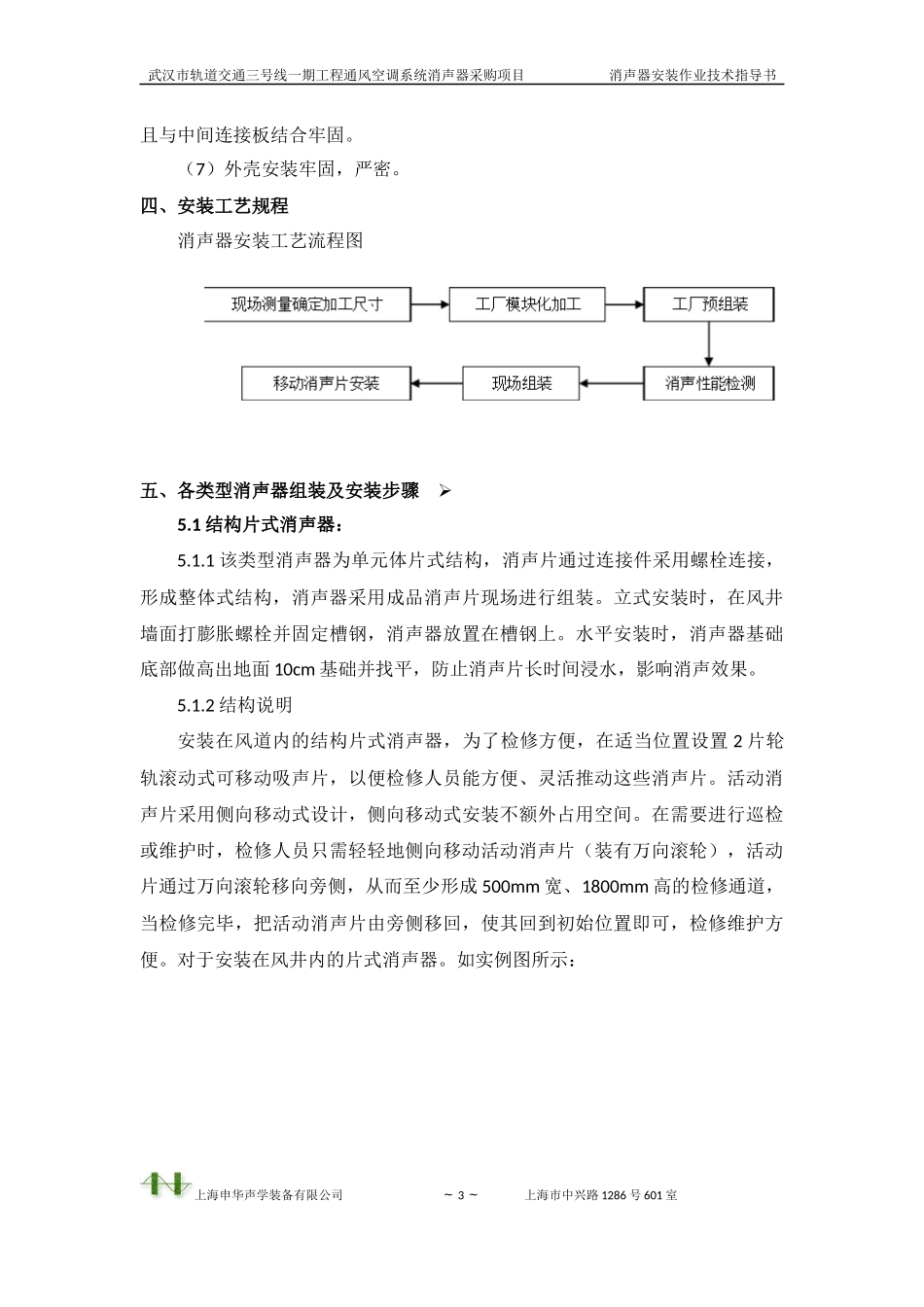

武汉市轨道交通三号线一期工程通风空调系统消声器采购项目消声器安装作业技术指导书武汉市轨道交通三号线一期工程通风空调系统消声器采购项目消声器安装作业技术指导书上海申华声学装备有限公司2015年1月20上海申华声学装备有限公司~1~上海市中兴路1286号601室武汉市轨道交通三号线一期工程通风空调系统消声器采购项目消声器安装作业技术指导书一、工程概述本项目仅涉及武汉轨道交通3号线一期工程23座车站、升官渡停车场、三金潭车辆段、王家湾~宗关站中间风井、控制中心的通风空调系统的噪声综合治理，包括提供消声设备，包含土建结构片式消声器、金属外壳消声器、管道式消声器及静压箱，进行消声器设备的功能、设计、结构、性能、制造、运输、现场组装（大型片式消声器和金属外壳消声器由机电施工单位组装）、安装督导、性能测试及必须的附属设备、备品备件、专用工具与相关服务等。二、消声器安装原则（1）地铁消声器体积大，重量重，因此，采用模块化、模数化散装进场，然后用螺栓或铆钉等紧固件连接组装。（2）安装时，原则上从下到上，从外到内，最后安装顶外壳。（3）整体式消声器与风机前后渐缩、渐扩管法兰连接，法兰现场钻孔，并加密封条，切忌漏风。（4）片式消声器设置在砖砌支承台阶上，并预埋泄水管，安装后应作封堵工作，以防噪声从旁路通道泄漏。（5）安装过程中，尤其要注意消声片及外壳免受损伤，导致消声器使用寿命缩短。（6）运至现场的消声器要注意防水保护，避免影响吸声材料（玻璃棉）的吸声性能和使用寿命。三、安装质量要求（1）消声器安装后外表面平整，没有明显的凹凸、划痕及锈蚀；方向正确，无损坏和受潮现象。（2）孔板下包吸声棉的玻纤布平整无破损，两端设置的导流罩完好。（3）紧固消声器部件的螺钉及铆钉分布均匀，接缝平整，无松动、脱落现象。（4）多孔板表面清洁，无锈蚀及塞孔现象。（5）每个纵向段的吸声体，其组件竖直方向接口对齐。吸声体两侧外缘垂直度允许偏差为3‰。（6）各纵向段应相互平行，前缘外端应处于与气流方向垂直的同一平面内，上海申华声学装备有限公司~2~上海市中兴路1286号601室武汉市轨道交通三号线一期工程通风空调系统消声器采购项目消声器安装作业技术指导书且与中间连接板结合牢固。（7）外壳安装牢固，严密。四、安装工艺规程消声器安装工艺流程图五、各类型消声器组装及安装步骤5.1结构片式消声器：5.1.1该类型消声器为单元体片式结构，消声片通过连接件采用螺栓连接，形成整体式结构，消声器采用成品消声片现场进行组装。立式安装时，在风井墙面打膨胀螺栓并固定槽钢，消声器放置在槽钢上。水平安装时，消声器基础底部做高出地面10cm基础并找平，防止消声片长时间浸水，影响消声效果。5.1.2结构说明安装在风道内的结构片式消声器，为了检修方便，在适当位置设置2片轮轨滚动式可移动吸声片，以便检修人员能方便、灵活推动这些消声片。活动消声片采用侧向移动式设计，侧向移动式安装不额外占用空间。在需要进行巡检或维护时，检修人员只需轻轻地侧向移动活动消声片（装有万向滚轮），活动片通过万向滚轮移向旁侧，从而至少形成500mm宽、1800mm高的检修通道，当检修完毕，把活动消声片由旁侧移回，使其回到初始位置即可，检修维护方便。对于安装在风井内的片式消声器。如实例图所示：上海申华声学装备有限公司~3~上海市中兴路1286号601室武汉市轨道交通三号线一期工程通风空调系统消声器采购项目消声器安装作业技术指导书类似消声器实例照片照片中的消声器为单片可移动式，本项目消声器为双片可移动式。5.1.3安装步骤：1）场地清理由于现场多个专业交叉作业，消声器安装位置往往堆放有其它专业的物品，在安装前应把其清理干净；如消声器安装位置及周边有积水，将积水排干净。2）检查地面标高及平整度检查地面是否做了100mm的基础及基础是否平整，符合要求后方可安装。3）、消声片的组装结构片式片间距一般采用200mm，少量消声量要求较高处间距设置为150mm，届时我方会派转职人员现场指导。消声片与消声片之间采用连接件连结，联结板与消声片之间采用螺栓联结。片与土建墙之间采用连接件连接，连接件与土建墙体之...
