双排落地式外脚手架计算VIP免费

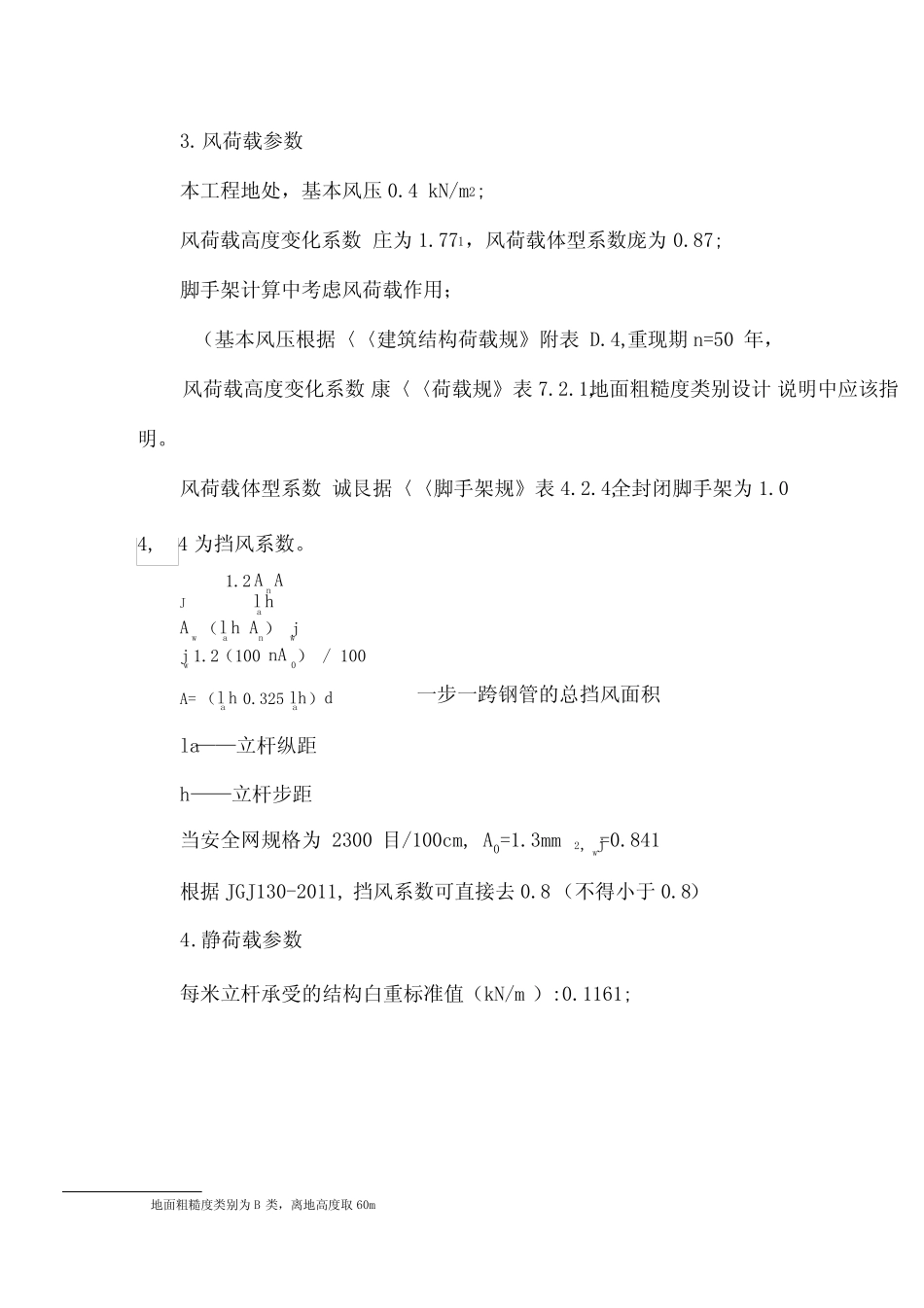

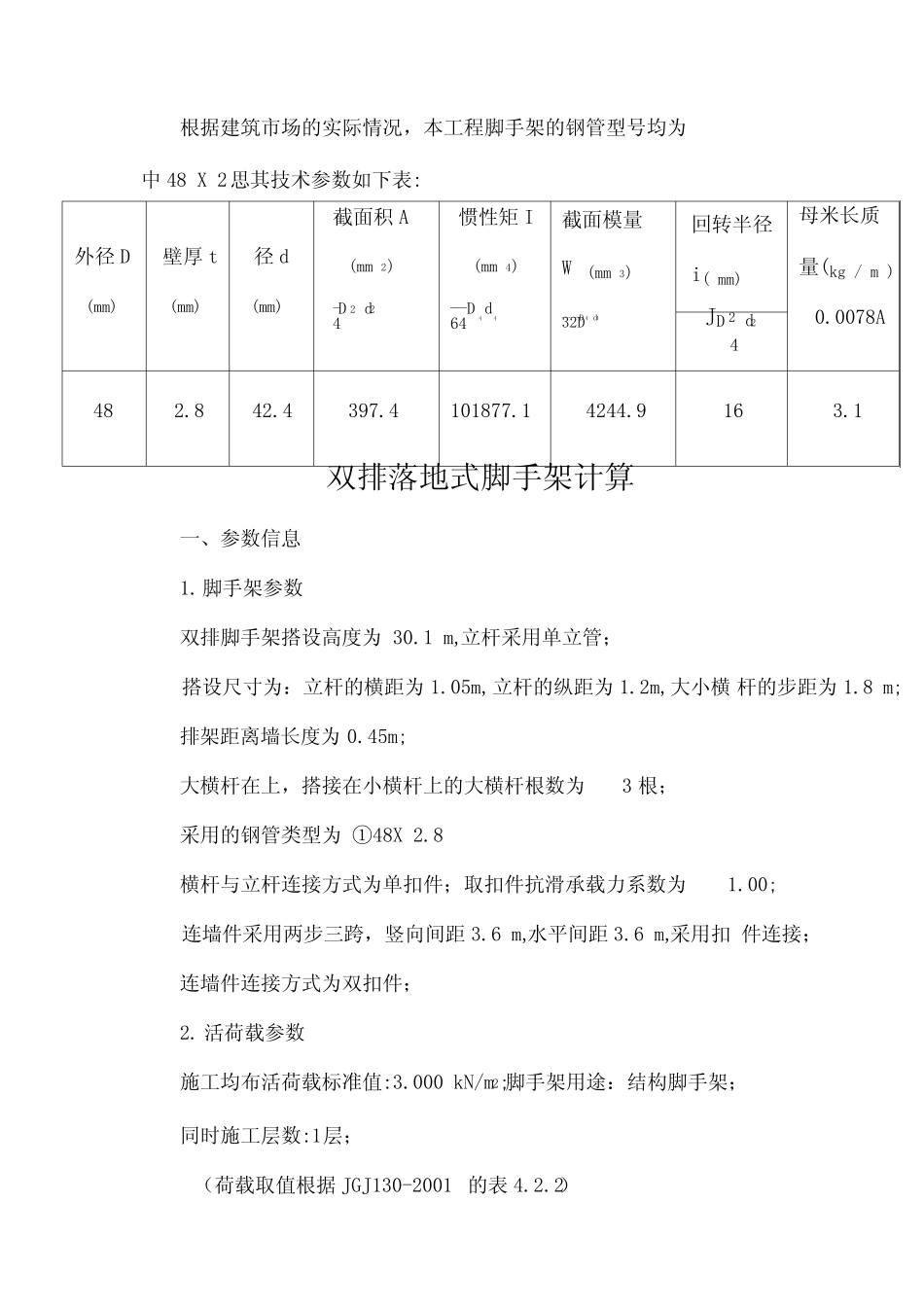

根据建筑市场的实际情况，本工程脚手架的钢管型号均为中48X2思其技术参数如下表:外径D(mm)壁厚t(mm)径d(mm)截面积A(mm2)-D2d24惯性矩I(mm4)—D4d464截面模量W(mm3)——D4d432D回转半径i(mm)母米长质量(kg/m)0.0078AJD2d24482.842.4397.4101877.14244.9163.1双排落地式脚手架计算一、参数信息1.脚手架参数双排脚手架搭设高度为30.1m,立杆采用单立管；搭设尺寸为：立杆的横距为1.05m,立杆的纵距为1.2m,大小横杆的步距为1.8m;排架距离墙长度为0.45m;大横杆在上，搭接在小横杆上的大横杆根数为3根；采用的钢管类型为①48X2.8横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为1.00;连墙件采用两步三跨，竖向间距3.6m,水平间距3.6m,采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:3.000kN/m2;脚手架用途：结构脚手架；同时施工层数:1层；（荷载取值根据JGJ130-2001的表4.2.2）3.风荷载参数本工程地处，基本风压0.4kN/m2;风荷载高度变化系数庄为1.771，风荷载体型系数庞为0.87;脚手架计算中考虑风荷载作用；（基本风压根据〈〈建筑结构荷载规》附表D.4,重现期n=50年，风荷载高度变化系数康〈〈荷载规》表7.2.1,地面粗糙度类别设计说明中应该指明。风荷载体型系数诚艮据〈〈脚手架规》表4.2.4,全封闭脚手架为1.04,4为挡风系数。1.2AnAJlahAw（lahAn）jwjw1.2（100nA0）/100A=（lah0.325lah）d一步一跨钢管的总挡风面积la——立杆纵距h——立杆步距当安全网规格为2300目/100cm,A0=1.3mm2,jw=0.841根据JGJ130-2011,挡风系数可直接去0.8（不得小于0.8）4.静荷载参数每米立杆承受的结构白重标准值（kN/m）:0.1161;地面粗糙度类别为B类，离地高度取60m荷载值据〈〈脚手架规》4.2,附表A-1每米立杆结构白重标准值。脚手板白重标准值（kN/m2）:0.350;栏杆挡脚板白重标准值(kN/m):0.140;安全设施与安全网（kN/m2）:0.010；脚手板铺设总层数：6;脚手板类别：竹串片脚手板;栏杆挡板类别：栏杆、木脚手板挡板;每米脚手架钢管白重标准值(kN/m):0.031;单位：B450105二、大横杆的计算按照〈〈扣件式钢管脚手架安全技术规》(JGJ130-2001第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板白重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的白重标准值：Pi=0.031kN/m脚手板的白重标准值：P2=0.351.05/(3+1)=0.092kN/m;活荷载标准值：Q=3>1.05/(3+1)=0.788kN/m;静荷载的设计值:q『1.28.031+1.20092=0.148kN/m;活荷载的设计值：q2=1.40788=1.102kN/m;单位：(mm)单立杆落地架脚手架正点面图图1大横杆设计荷载组合简图（跨中最大弯矩和跨中最大挠度）图2大横杆设计荷载组合简图（支座最大弯矩）2.强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下：荷载叠加，公式可查〈〈建筑结构静力计算手册》，151页连续3跨粱。跨中最大弯距为M1max=0.080.1481.22+0.101.1021.22=0.176kN.m;支座最大弯距计算公式如下：（同上）支座最大弯距为M2max=-0.100.1481.22-0.117k1021.22=-0.207kN.m;选择支座弯矩和跨中弯矩的最大值进行强度验算:。=Max(0.176>6,00207tO6)/4250=48.706N/mm2;大横杆的最大弯曲应力为。=48.706N/mm小于大横杆的抗压强度设计值[f]=205N/mm2,满足要求！3.挠度验算：最大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式如下：荷载叠加，公式可查〈〈建筑结构静力计算手册》，151页连续3跨粱。其中：静荷载标准值:q〔=PI+P2=0.031+0.092=0.123kN/m;活荷载标准值：q2=Q=0.788kN/m;最大挠度计算值为：V=0.6770.12312004/(100X06105X101900)+0.9900.78812004/(100X2.06105X101900)=0.852mm;大横杆的最大挠度0.852mm小于大横杆的最大容许挠度1200/150mm^10mm,满足要求！三、小横杆的计算根据JGJ130-200佛5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形1.荷载值计算大横杆的白重标准值：pi=0.031仁2=0.037kN;脚手板的白重标准值：P2=0....
