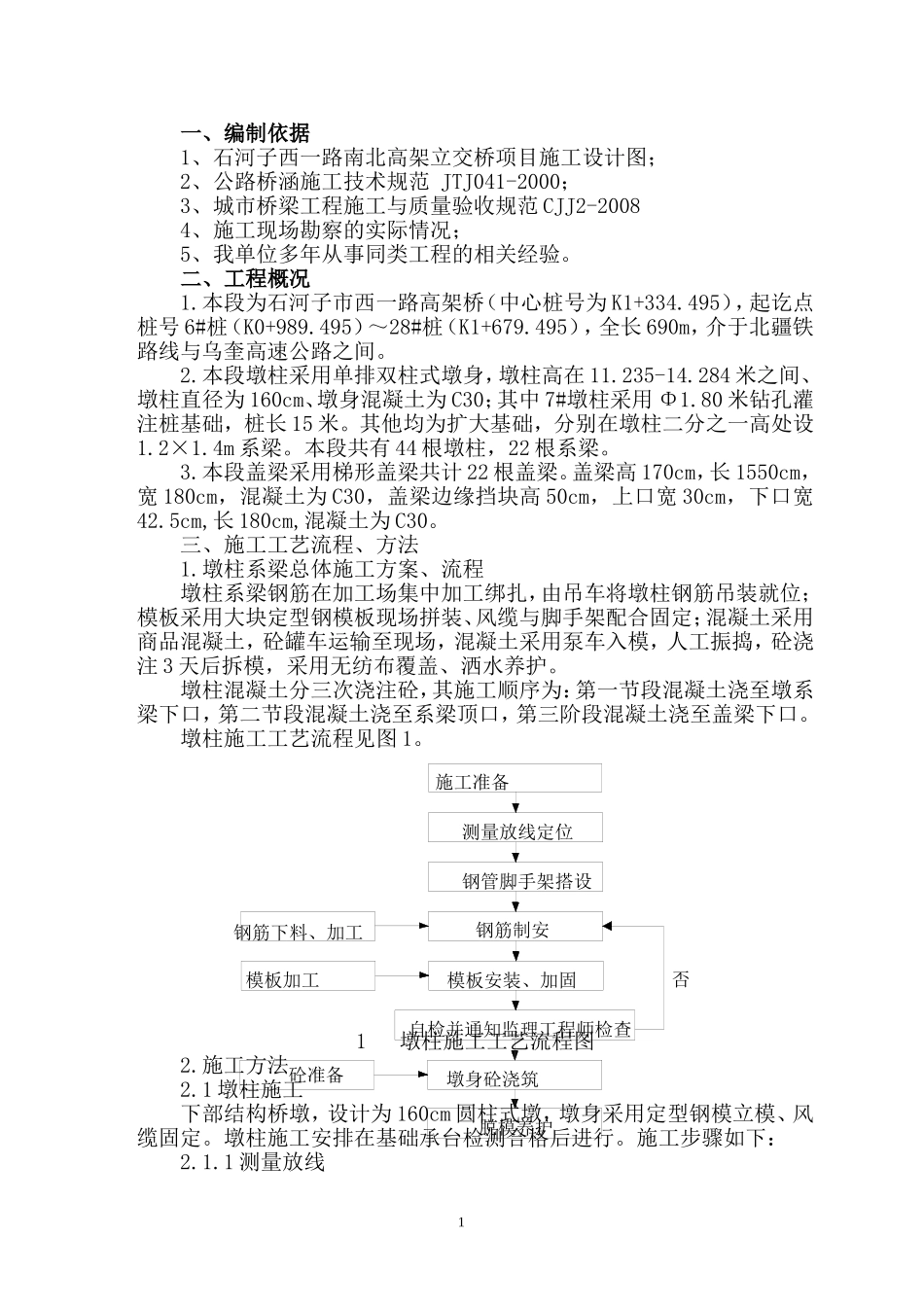

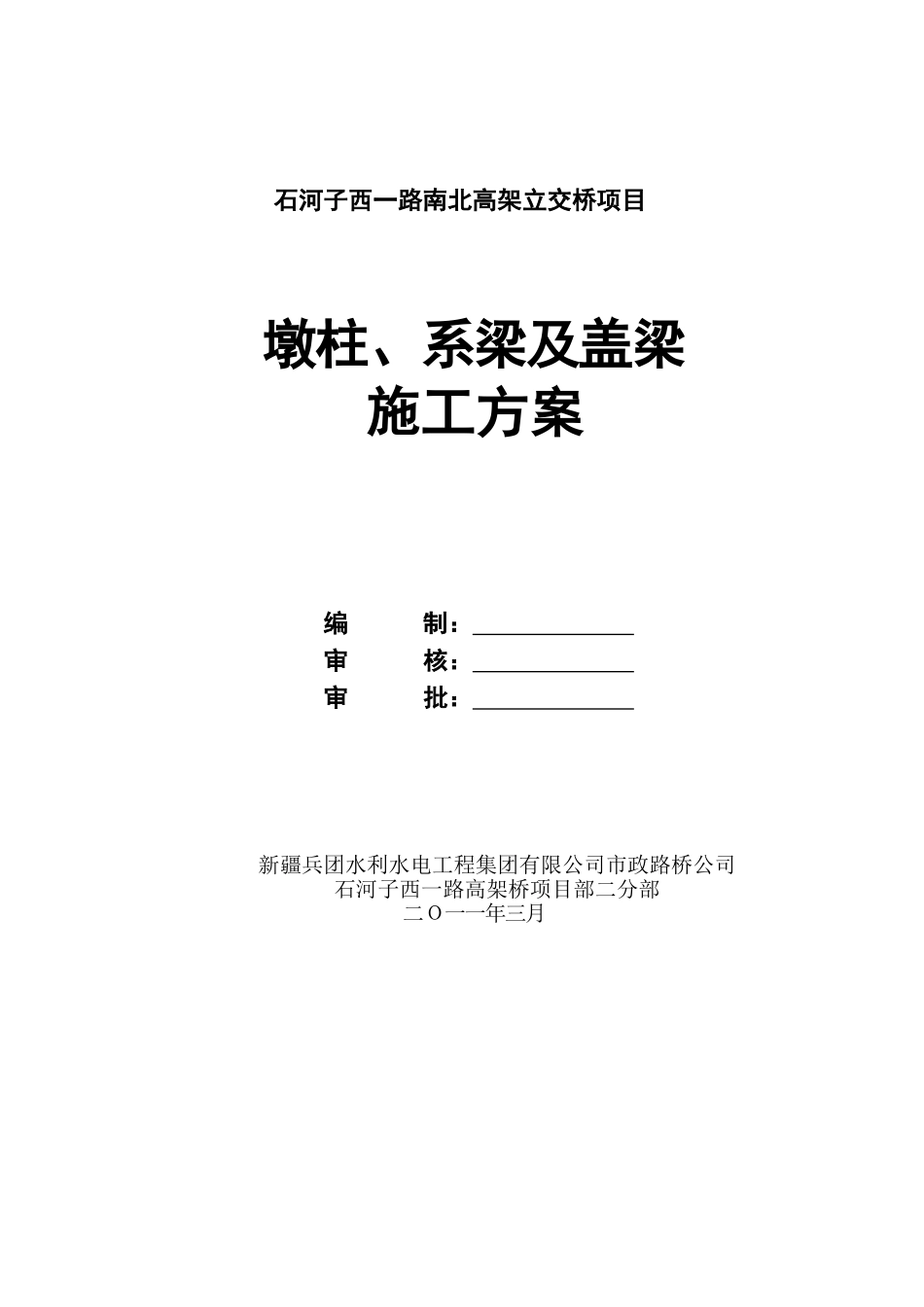

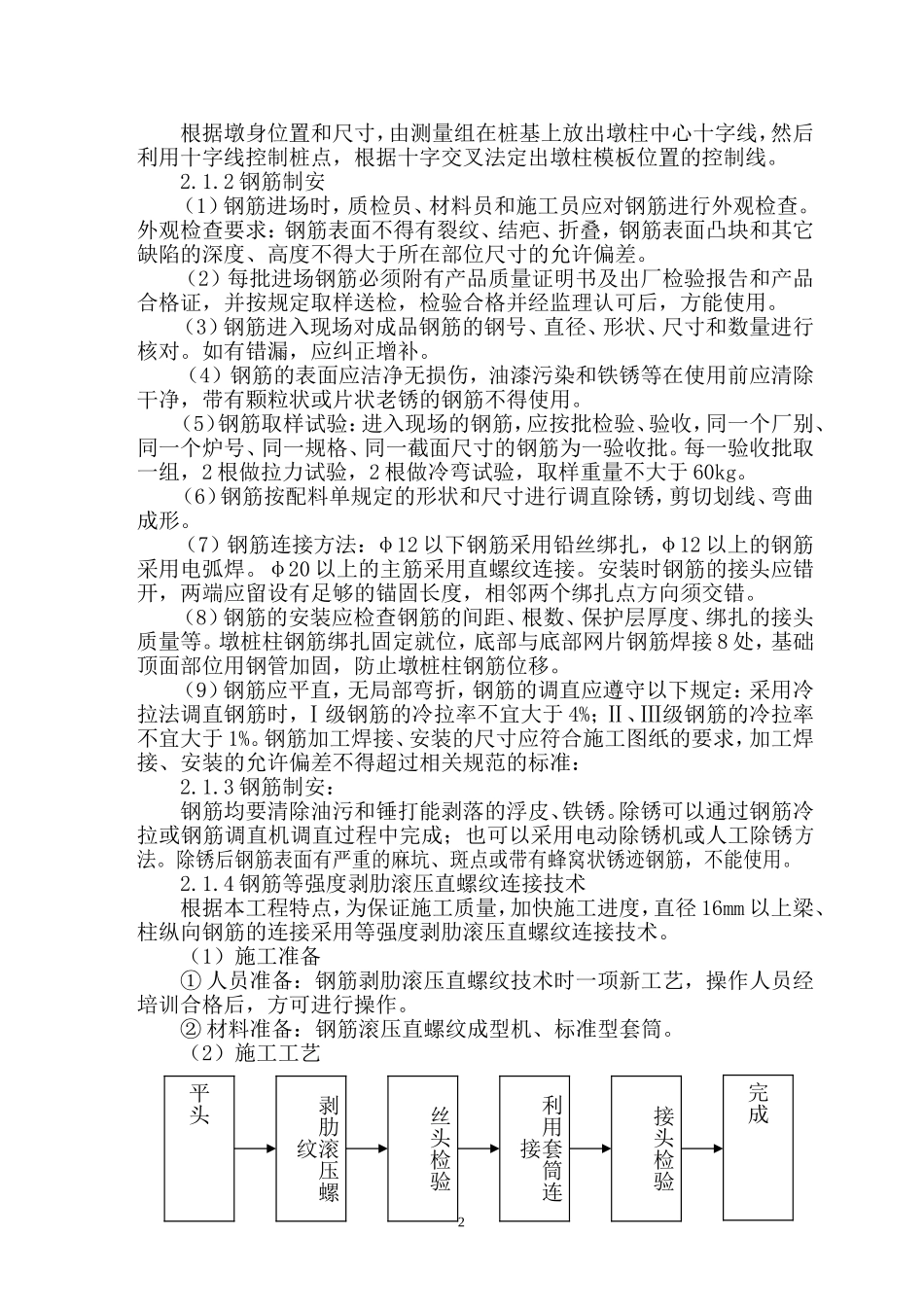

石河子西一路南北高架立交桥项目墩柱、系梁及盖梁施工方案编制：审核：审批：新疆兵团水利水电工程集团有限公司市政路桥公司石河子西一路高架桥项目部二分部二Ｏ一一年三月一、编制依据1、石河子西一路南北高架立交桥项目施工设计图；2、公路桥涵施工技术规范JTJ041-2000；3、城市桥梁工程施工与质量验收规范CJJ2-20084、施工现场勘察的实际情况；5、我单位多年从事同类工程的相关经验。二、工程概况1.本段为石河子市西一路高架桥（中心桩号为K1+334.495），起讫点桩号6#桩（K0+989.495）～28#桩（K1+679.495），全长690m，介于北疆铁路线与乌奎高速公路之间。2.本段墩柱采用单排双柱式墩身，墩柱高在11.235-14.284米之间、墩柱直径为160cm、墩身混凝土为C30；其中7#墩柱采用Φ1.80米钻孔灌注桩基础，桩长15米。其他均为扩大基础，分别在墩柱二分之一高处设1.2×1.4m系梁。本段共有44根墩柱，22根系梁。3.本段盖梁采用梯形盖梁共计22根盖梁。盖梁高170cm，长1550cm，宽180cm，混凝土为C30，盖梁边缘挡块高50cm，上口宽30cm，下口宽42.5cm,长180cm,混凝土为C30。三、施工工艺流程、方法1.墩柱系梁总体施工方案、流程墩柱系梁钢筋在加工场集中加工绑扎，由吊车将墩柱钢筋吊装就位；模板采用大块定型钢模板现场拼装、风缆与脚手架配合固定；混凝土采用商品混凝土，砼罐车运输至现场，混凝土采用泵车入模，人工振捣，砼浇注3天后拆模，采用无纺布覆盖、洒水养护。墩柱混凝土分三次浇注砼，其施工顺序为：第一节段混凝土浇至墩系梁下口，第二节段混凝土浇至系梁顶口，第三阶段混凝土浇至盖梁下口。墩柱施工工艺流程见图1。1墩柱施工工艺流程图2.施工方法2.1墩柱施工下部结构桥墩，设计为160cm圆柱式墩，墩身采用定型钢模立模、风缆固定。墩柱施工安排在基础承台检测合格后进行。施工步骤如下：2.1.1测量放线1施工准备测量放线定位钢管脚手架搭设钢筋制安自检并通知监理工程师检查墩身砼浇筑脱模养护钢筋下料、加工模板加工砼准备否模板安装、加固根据墩身位置和尺寸，由测量组在桩基上放出墩柱中心十字线，然后利用十字线控制桩点，根据十字交叉法定出墩柱模板位置的控制线。2.1.2钢筋制安（1）钢筋进场时，质检员、材料员和施工员应对钢筋进行外观检查。外观检查要求：钢筋表面不得有裂纹、结疤、折叠，钢筋表面凸块和其它缺陷的深度、高度不得大于所在部位尺寸的允许偏差。（2）每批进场钢筋必须附有产品质量证明书及出厂检验报告和产品合格证，并按规定取样送检，检验合格并经监理认可后，方能使用。（3）钢筋进入现场对成品钢筋的钢号、直径、形状、尺寸和数量进行核对。如有错漏，应纠正增补。（4）钢筋的表面应洁净无损伤，油漆污染和铁锈等在使用前应清除干净，带有颗粒状或片状老锈的钢筋不得使用。（5）钢筋取样试验：进入现场的钢筋，应按批检验、验收，同一个厂别、同一个炉号、同一规格、同一截面尺寸的钢筋为一验收批。每一验收批取一组，2根做拉力试验，2根做冷弯试验，取样重量不大于60kg。（6）钢筋按配料单规定的形状和尺寸进行调直除锈，剪切划线、弯曲成形。（7）钢筋连接方法：φ12以下钢筋采用铅丝绑扎，φ12以上的钢筋采用电弧焊。φ20以上的主筋采用直螺纹连接。安装时钢筋的接头应错开，两端应留设有足够的锚固长度，相邻两个绑扎点方向须交错。（8）钢筋的安装应检查钢筋的间距、根数、保护层厚度、绑扎的接头质量等。墩桩柱钢筋绑扎固定就位，底部与底部网片钢筋焊接8处，基础顶面部位用钢管加固，防止墩桩柱钢筋位移。（9）钢筋应平直，无局部弯折，钢筋的调直应遵守以下规定：采用冷拉法调直钢筋时，Ⅰ级钢筋的冷拉率不宜大于4%；Ⅱ、Ⅲ级钢筋的冷拉率不宜大于1%。钢筋加工焊接、安装的尺寸应符合施工图纸的要求，加工焊接、安装的允许偏差不得超过相关规范的标准：2.1.3钢筋制安：钢筋均要清除油污和锤打能剥落的浮皮、铁锈。除锈可以通过钢筋冷拉或钢筋调直机调直过程中完成；也可以采用电动除锈机或人工除锈方法。除锈后钢筋表面有严重的麻坑、斑点或带有蜂窝状锈迹钢筋，不能使用。2.1.4钢筋等强度剥肋滚压直螺纹连接技术根据本工程特点，为保证施工质...
