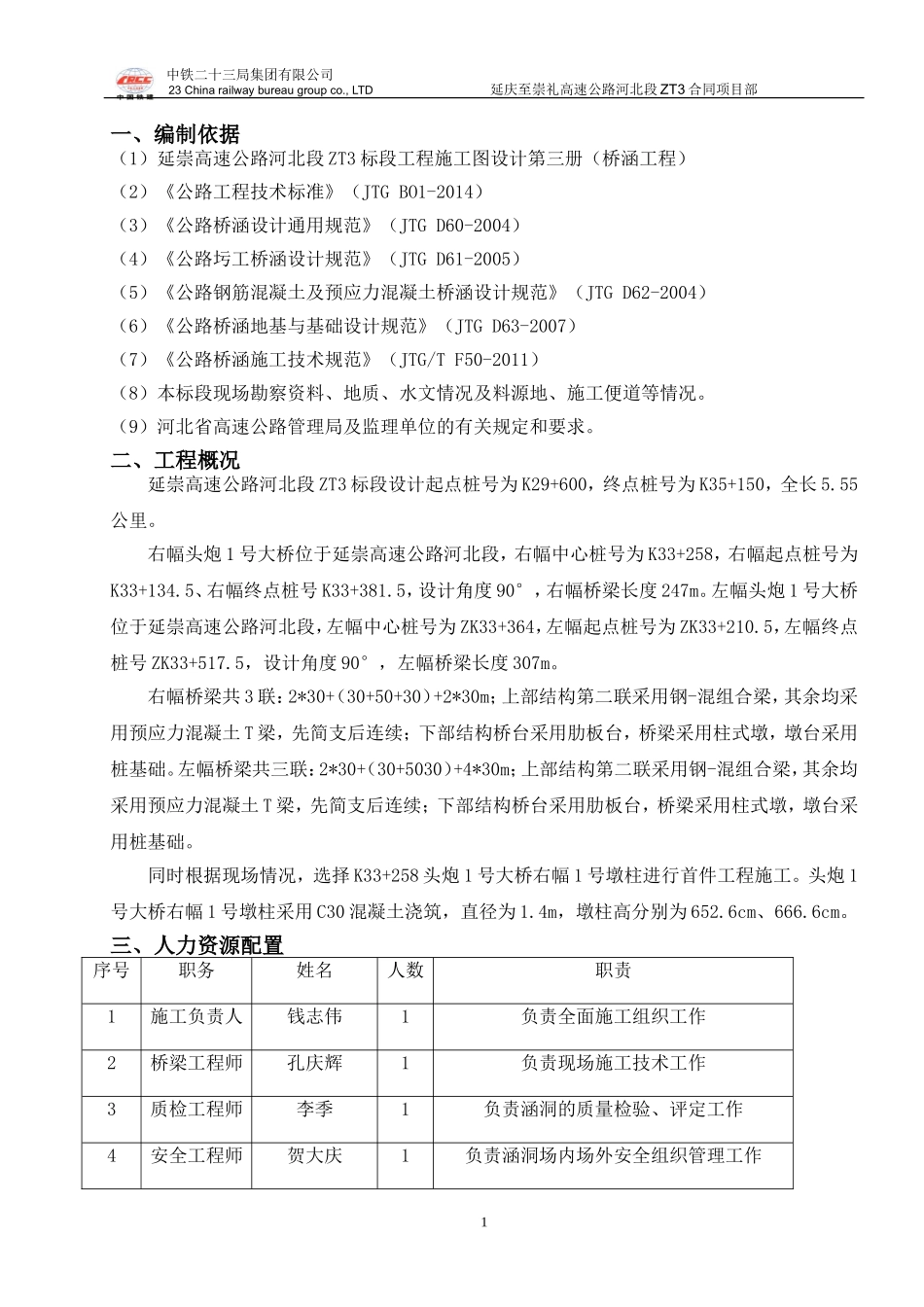

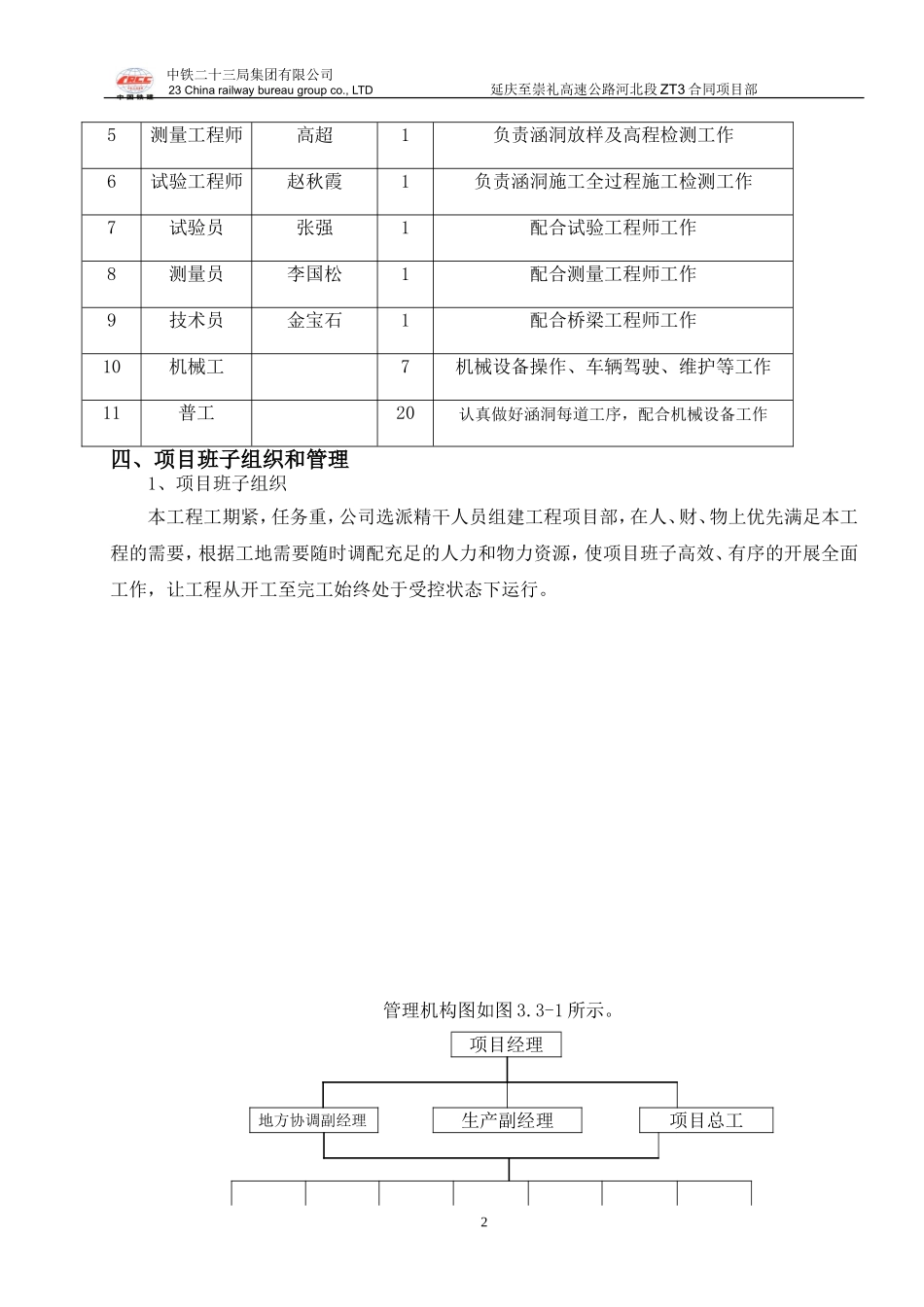

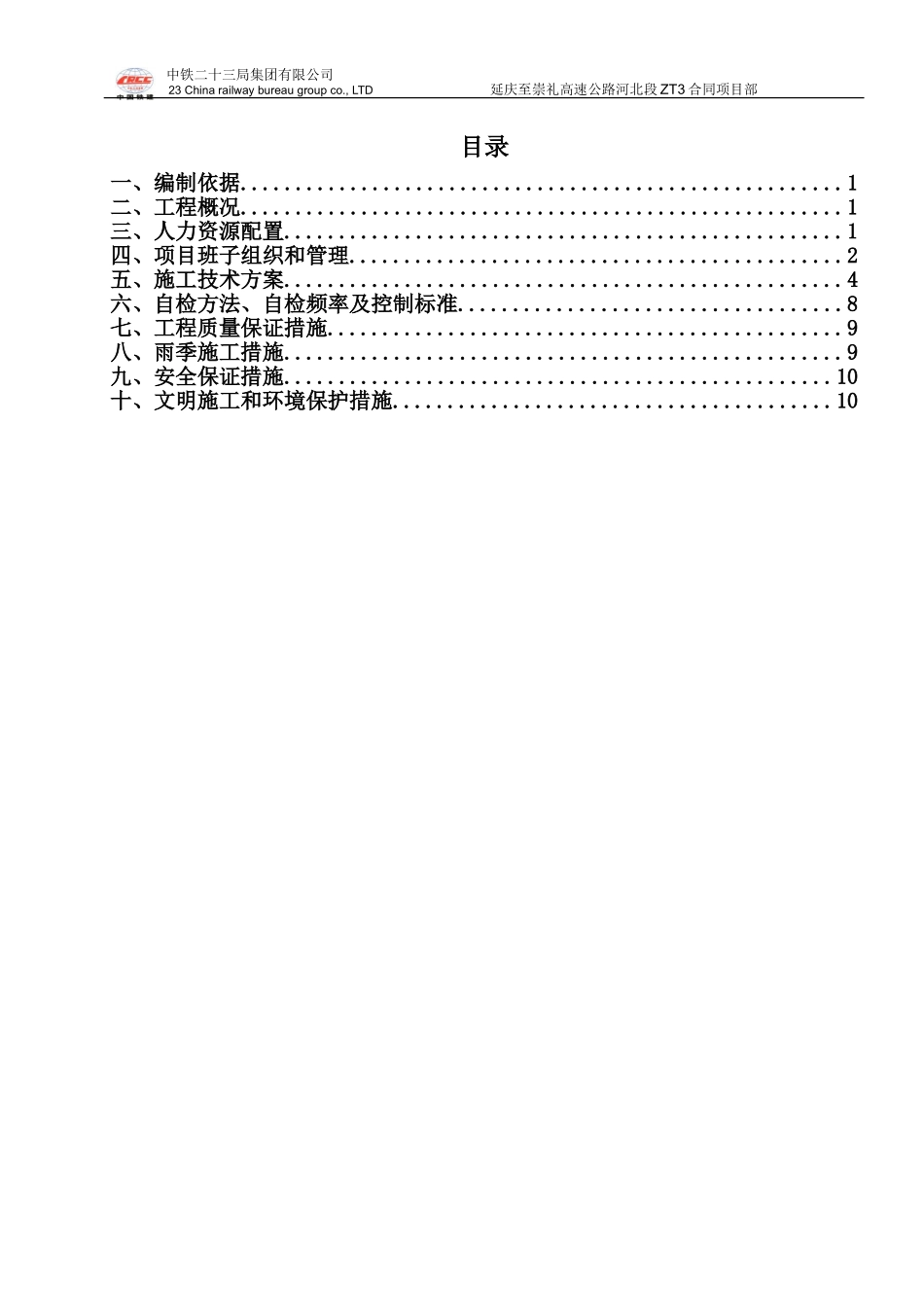

中铁二十三局集团有限公司23Chinarailwaybureaugroupco.,LTD延庆至崇礼高速公路河北段ZT3合同项目部目录一、编制依据.......................................................1二、工程概况.......................................................1三、人力资源配置...................................................1四、项目班子组织和管理.............................................2五、施工技术方案...................................................4六、自检方法、自检频率及控制标准...................................8七、工程质量保证措施...............................................9八、雨季施工措施...................................................9九、安全保证措施..................................................10十、文明施工和环境保护措施........................................101中铁二十三局集团有限公司23Chinarailwaybureaugroupco.,LTD延庆至崇礼高速公路河北段ZT3合同项目部一、编制依据（1）延崇高速公路河北段ZT3标段工程施工图设计第三册（桥涵工程）（2）《公路工程技术标准》（JTGBO1-2014）（3）《公路桥涵设计通用规范》（JTGD60-2004）（4）《公路圬工桥涵设计规范》（JTGD61-2005）（5）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）（6）《公路桥涵地基与基础设计规范》（JTGD63-2007）（7）《公路桥涵施工技术规范》（JTG/TF50-2011）（8）本标段现场勘察资料、地质、水文情况及料源地、施工便道等情况。（9）河北省高速公路管理局及监理单位的有关规定和要求。二、工程概况延崇高速公路河北段ZT3标段设计起点桩号为K29+600，终点桩号为K35+150，全长5.55公里。右幅头炮1号大桥位于延崇高速公路河北段，右幅中心桩号为K33+258，右幅起点桩号为K33+134.5、右幅终点桩号K33+381.5，设计角度90°，右幅桥梁长度247m。左幅头炮1号大桥位于延崇高速公路河北段，左幅中心桩号为ZK33+364，左幅起点桩号为ZK33+210.5，左幅终点桩号ZK33+517.5，设计角度90°，左幅桥梁长度307m。右幅桥梁共3联：2*30+（30+50+30）+2*30m；上部结构第二联采用钢-混组合梁，其余均采用预应力混凝土T梁，先简支后连续；下部结构桥台采用肋板台，桥梁采用柱式墩，墩台采用桩基础。左幅桥梁共三联：2*30+（30+5030）+4*30m；上部结构第二联采用钢-混组合梁，其余均采用预应力混凝土T梁，先简支后连续；下部结构桥台采用肋板台，桥梁采用柱式墩，墩台采用桩基础。同时根据现场情况，选择K33+258头炮1号大桥右幅1号墩柱进行首件工程施工。头炮1号大桥右幅1号墩柱采用C30混凝土浇筑，直径为1.4m，墩柱高分别为652.6cm、666.6cm。三、人力资源配置序号职务姓名人数职责1施工负责人钱志伟1负责全面施工组织工作2桥梁工程师孔庆辉1负责现场施工技术工作3质检工程师李季1负责涵洞的质量检验、评定工作4安全工程师贺大庆1负责涵洞场内场外安全组织管理工作2中铁二十三局集团有限公司23Chinarailwaybureaugroupco.,LTD延庆至崇礼高速公路河北段ZT3合同项目部5测量工程师高超1负责涵洞放样及高程检测工作6试验工程师赵秋霞1负责涵洞施工全过程施工检测工作7试验员张强1配合试验工程师工作8测量员李国松1配合测量工程师工作9技术员金宝石1配合桥梁工程师工作10机械工7机械设备操作、车辆驾驶、维护等工作11普工20认真做好涵洞每道工序，配合机械设备工作四、项目班子组织和管理1、项目班子组织本工程工期紧，任务重，公司选派精干人员组建工程项目部，在人、财、物上优先满足本工程的需要，根据工地需要随时调配充足的人力和物力资源，使项目班子高效、有序的开展全面工作，让工程从开工至完工始终处于受控状态下运行。管理机构图如图3.3-1所示。项目经理地方协调副经理生产副经理项目总工3中铁二十三局集团有限公司23Chinarailwaybureaugroupco.,LTD延庆至崇礼高速公路河北段ZT3合同项目部综合部安全环保部计划合同部工程技术部物资设备部财务部工地试验室资料档案室桥涵作业队主要机械设备一览表序号机械设备单位规格型号数量1挖...
