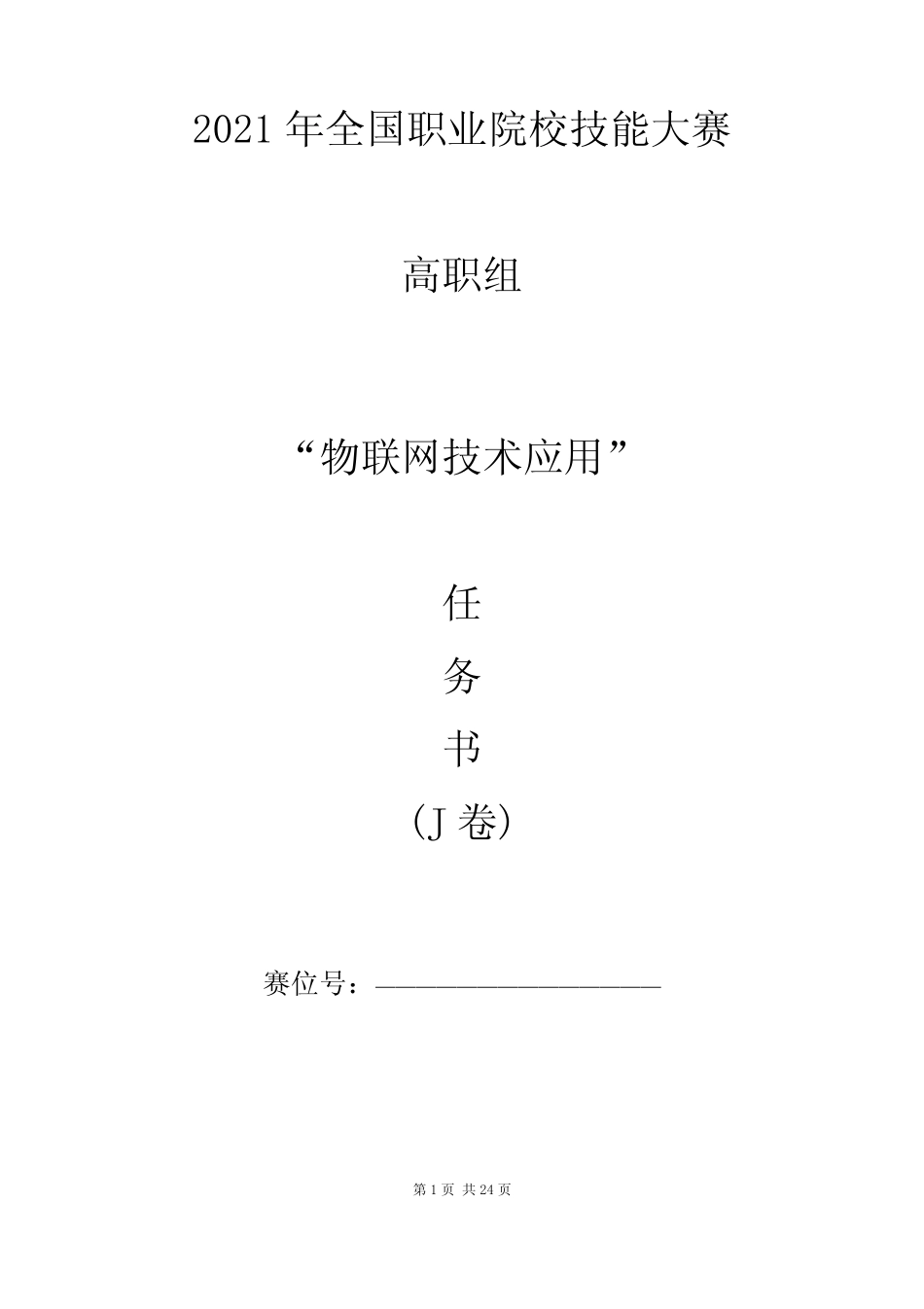

第1页共24页2021年全国职业院校技能大赛高职组“物联网技术应用”任务书(J卷)赛位号：______________第2页共24页竞赛任务一项目背景介绍某商场，为提升企业品牌价值，给消费者带来更加舒适、便捷的消费体验，部分区域要求使用物联网技术进行建设。初步规划系统有：1、网络链路系统2、办公室智能系统3、温控照明系统4、道闸系统5、求助系统6、环境监测系统7、仓库防盗系统第3页共24页模块A：物联网故障维修与运行维护（15分）*注：根据各子系统的描述要求，完成相应的任务，本模块的结果文件需保存到U盘“提交资料\模块A”文件夹下。设备区域布局图1、网络链路系统在搭建物联网网络链路环境，在网络链路系统区域安装相应的设备:交换机、RS485设备（数字量）、路由器、网关、串口服务器、协调器。*注：如果物联网工程安装平台上已安装相应的设备，则可直接在此设备上进行配置与接线，如果设备安装松动，需将拧紧且固定。任务要求：根据“设备区域布局图”在网络链路系统区域补充安装相应的设备，搭建局域网，要求局域网内的网络设备可以访问物联网云平台。根据“附录：路由器配置表”配置路由器。根据“附录：串口服务器配置表”完成串口服务器的各端口的配置。根据“附录：ZigBee配置表”配置协调器及节点。根据“附录：设备IP地址表”分配各个网络设备的IP地址。第4页共24页完成以上任务后请做以下步骤：将路由器网络设置的界面截图，另存为A-1-1.jpg。将路由器无线设置的界面截图，另存为A-1-2.jpg。将路由器局域网设置的界面截图，另存为A-1-3.jpg。将串口服务器COM1端口WEB端配置的界面截图，另存为A-1-4.jpg。将串口服务器COM2端口WEB端配置的界面截图，另存为A-1-5.jpg。将串口服务器COM3端口WEB端配置的界面截图，另存为A-1-6.jpg。将串口服务器COM4端口WEB端配置的界面截图，另存为A-1-7.jpg。将ZigBee协调器的配置界面截图，另存为A-1-8.jpg。用IP扫描工具的扫描结果截图(IP地址至少需体现：网关、串口服务器、服务器、工作站)，另存为A-1-9.jpg。打开浏览器，进入物联网云平台首界面截图，另存为A-1-10.jpg。2、系统安全维护在物联网系统中通常会发生一些安全问题，作为物联网工程师需对系统进行安全的配置。请在服务器电脑上部署的虚拟机Ubuntu操作系统，对其进行安全维护工作，并使用账号、密码登录系统，完成安全的配置。任务要求：登录系统，根据“附录：设备IP地址表”配置网络IP地址。完成以上任务后请做以下步骤：请使用命令查询网络地址配置结果，请将查询结果界面截图（要求截图中可以看到具体的命令）,另存为A-2-1.jpg。配置账户锁定策略，用户尝试登录失败5次后锁定用户5分钟，将配置界面截图另存为A-2-2.jpg。要求以上截图中可以看到要求的配置信息。配置账户密码最短使用期限为7天，最长使用期限为90天，将配置界面截图另存为A-2-3.jpg。要求以上截图中可以看到要求的配置信息。配置用户使用ssh登录边缘服务器时应该有“Forauthorizedusersonly”登录提示。将含有登录提示信息的画面截图，另存为A-2-4.jpg。第5页共24页3、系统故障处理在施工过程中发现部分设备存在配置参数不确定，设备无法访问等问题，请根据以下要求完成设备故障的修复。任务要求：使用串口调试助手结合北斗定位模块使用说明查询北斗定位模块默认波特率配置信息。在工作站计算机中使用DOS窗口测试服务器计算机8005端口是否连接通畅。完成以上任务后请做以下步骤：请将使用串口助手调试北斗定位模块默认波特率配置信息的界面截图，要求图中可以看到具体的发送命令帧和响应帧并用红圈圈出，另存为A-3-1.jpg。请将工作站计算机使用DOS窗口测试服务器计算机8005端口连接是否通畅的界面截图，要求截图可以看到已经连接到服务器计算机8005端口的结果，另存为A-3-2.jpg。第6页共24页模块B：物联网方案设计与升级改造（45分）*注：根据各子系统的描述要求，完成相应系统的实施部署。本模块的结果文件需保存到U盘“提交资料\模块B”文件夹下。1、办公室智能系统办公室安装了一套智能感知系统，当感应到人有进来时自动打开的照明灯，无人时关闭；...
