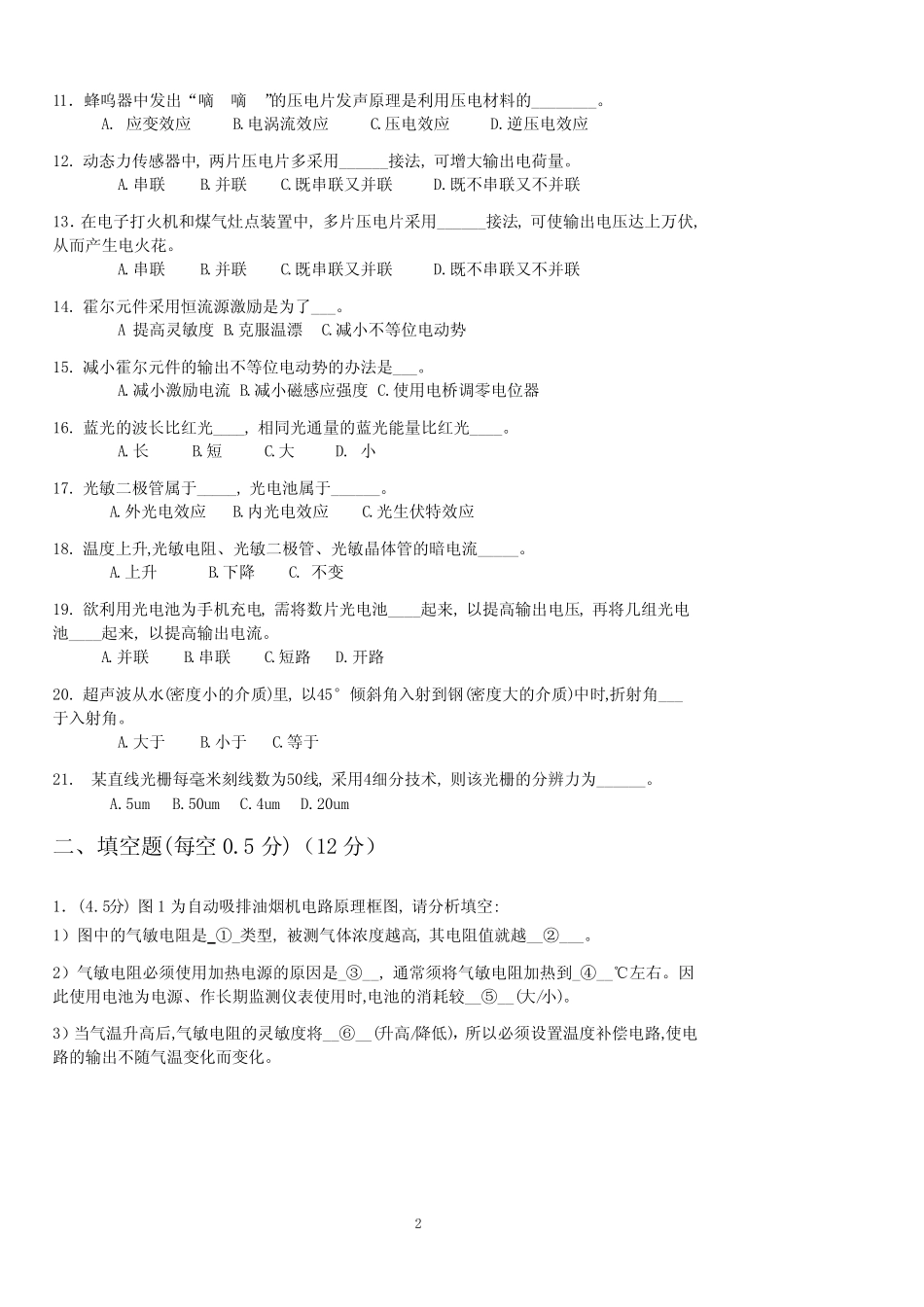

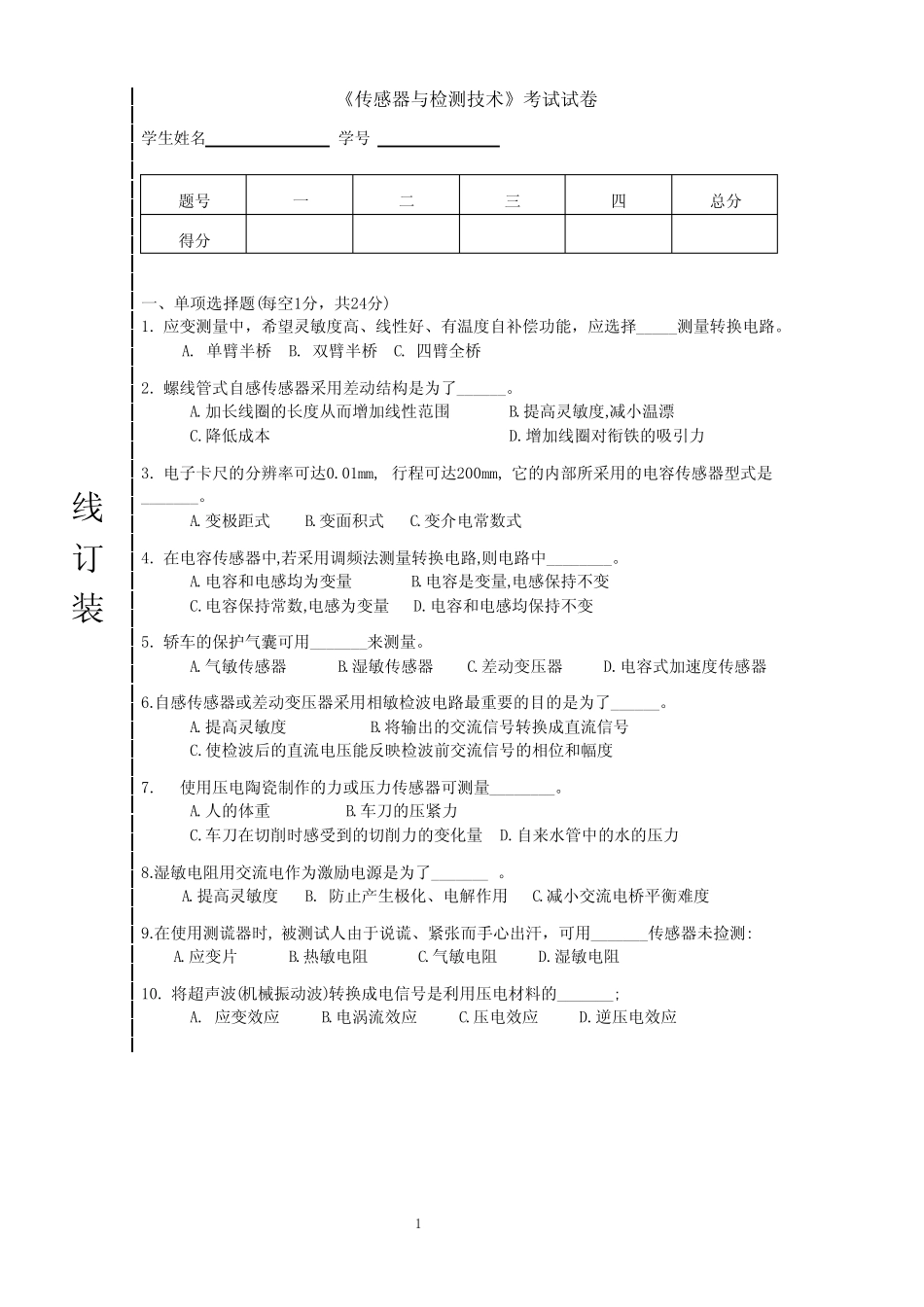

1装订线《传感器与检测技术》考试试卷学生姓名学号题号一二三四总分得分一、单项选择题(每空1分，共24分)1.应变测量中，希望灵敏度高、线性好、有温度自补偿功能，应选择_____测量转换电路。A.单臂半桥B.双臂半桥C.四臂全桥2.螺线管式自感传感器采用差动结构是为了______。A.加长线圈的长度从而增加线性范围B.提高灵敏度,减小温漂C.降低成本D.增加线圈对衔铁的吸引力3.电子卡尺的分辨率可达0.01mm,行程可达200mm,它的内部所采用的电容传感器型式是_______。A.变极距式B.变面积式C.变介电常数式4.在电容传感器中,若采用调频法测量转换电路,则电路中________。A.电容和电感均为变量B.电容是变量,电感保持不变C.电容保持常数,电感为变量D.电容和电感均保持不变5.轿车的保护气囊可用_______来测量。A.气敏传感器B.湿敏传感器C.差动变压器D.电容式加速度传感器6.自感传感器或差动变压器采用相敏检波电路最重要的目的是为了______。A.提高灵敏度B.将输出的交流信号转换成直流信号C.使检波后的直流电压能反映检波前交流信号的相位和幅度7.使用压电陶瓷制作的力或压力传感器可测量________。A.人的体重B.车刀的压紧力C.车刀在切削时感受到的切削力的变化量D.自来水管中的水的压力8.湿敏电阻用交流电作为激励电源是为了_______。A.提高灵敏度B.防止产生极化、电解作用C.减小交流电桥平衡难度9.在使用测谎器时,被测试人由于说谎、紧张而手心出汗，可用_______传感器未捡测:A.应变片B.热敏电阻C.气敏电阻D.湿敏电阻10.将超声波(机械振动波)转换成电信号是利用压电材料的_______;A.应变效应B.电涡流效应C.压电效应D.逆压电效应211．蜂呜器中发出“嘀⋯⋯嘀⋯⋯”的压电片发声原理是利用压电材料的________。A.应变效应B.电涡流效应C.压电效应D.逆压电效应12.动态力传感器中,两片压电片多采用______接法,可增大输出电荷量。A.串联B.并联C.既串联又并联D.既不串联又不并联13．在电子打火机和煤气灶点装置中,多片压电片采用______接法,可使输出电压达上万伏,从而产生电火花。A.串联B.并联C.既串联又并联D.既不串联又不并联14.霍尔元件采用恒流源激励是为了___。A提高灵敏度B.克服温漂C.减小不等位电动势15.减小霍尔元件的输出不等位电动势的办法是___。A.减小激励电流B.减小磁感应强度C.使用电桥调零电位器16.蓝光的波长比红光____,相同光通量的蓝光能量比红光____。A.长B.短C.大D.小17.光敏二极管属于_____,光电池属于______。A.外光电效应B.内光电效应C.光生伏特效应18.温度上升,光敏电阻、光敏二极管、光敏晶体管的暗电流_____。A.上升B.下降C.不变19.欲利用光电池为手机充电,需将数片光电池____起来,以提高输出电压,再将几组光电池____起来,以提高输出电流。A.并联B.串联C.短路D.开路20.超声波从水(密度小的介质)里,以45°倾斜角入射到钢(密度大的介质)中时,折射角___于入射角。A.大于B.小于C.等于21.某直线光栅每毫米刻线数为50线,采用4细分技术,则该光栅的分辨力为______。A.5umB.50umC.4umD.20um二、填空题(每空0.5分)（12分）1．(4.5分)图1为自动吸排油烟机电路原理框图,请分析填空:1）图中的气敏电阻是_①_类型,被测气体浓度越高,其电阻值就越__②___。2）气敏电阻必须使用加热电源的原因是_③__,通常须将气敏电阻加热到_④__℃左右。因此使用电池为电源、作长期监测仪表使用时,电池的消耗较__⑤__(大/小)。3）当气温升高后,气敏电阻的灵敏度将__⑥__(升高/降低)，所以必须设置温度补偿电路,使电路的输出不随气温变化而变化。3装订线姓名学号4）比较器的参考电压UR越小,检测装置的灵敏度就越___⑦___。若希望灵敏度不要太高,可将RP往__⑧_(左/右)调节。5)由于即使在开启排气扇后气敏电阻的阻值也不能立即恢复正常,所以在声光报警电路中,还应串接一只控制开关,以消除__⑨__(扬声器/LED)继续烦人的报警。图1自动吸排油烟机电路原理框图2.（2.5分）电焊条外面包有一层药皮。在焊接时,药皮熔化,覆盖在高温熔融焊料上面,起隔绝空气、防止氧化作用。如果药皮涂敷不均匀会影响焊接质量。图2是检测药皮厚度均匀度的示意图。请分析填空:1)因为药皮是_①_(导电/不导电)材料,所以对电涡流探头不起作...
