墩柱施工专项方案VIP免费

墩柱施工专项方案_第1页
1/19
墩柱施工专项方案_第2页
2/19
墩柱施工专项方案_第3页
3/19

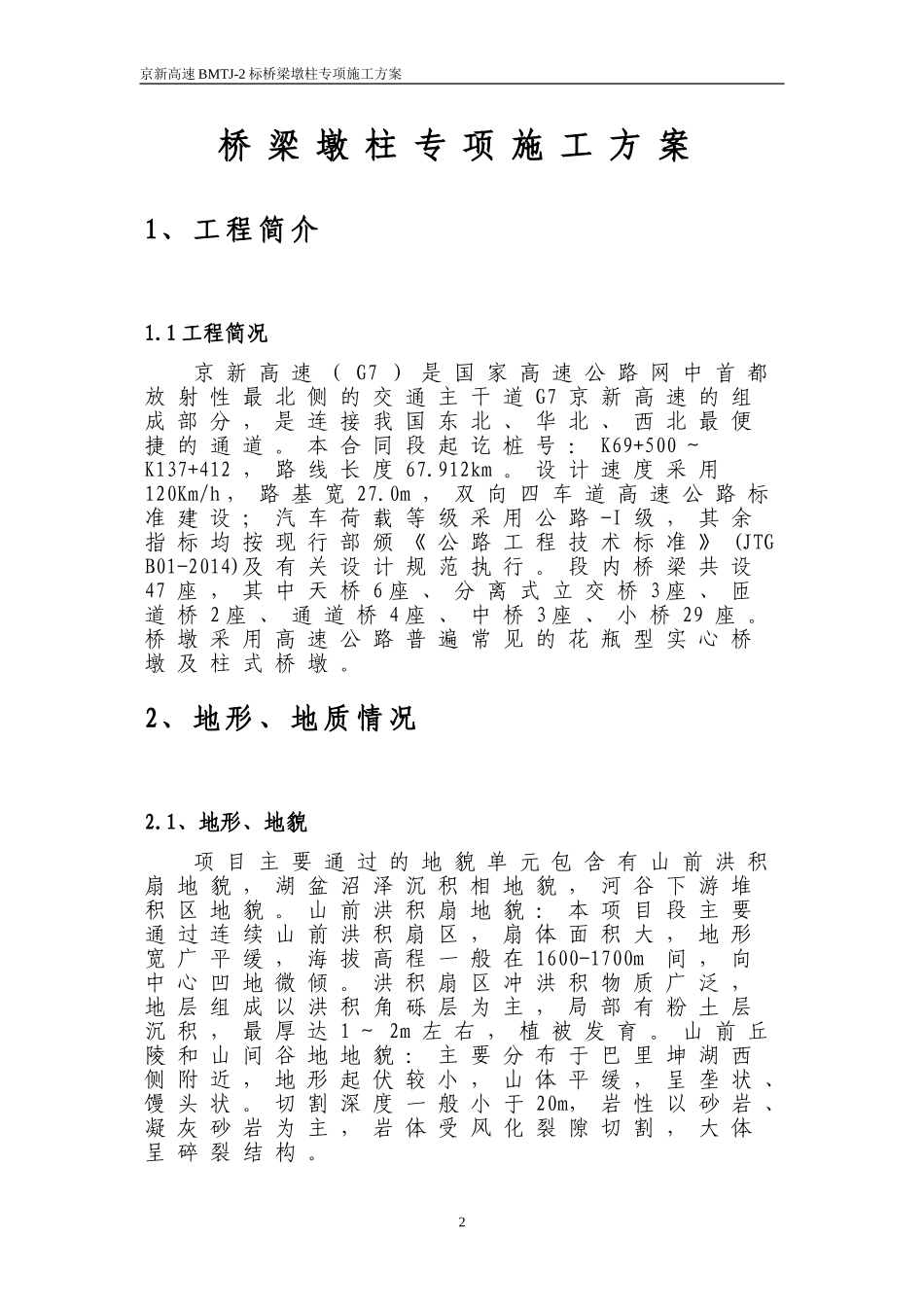

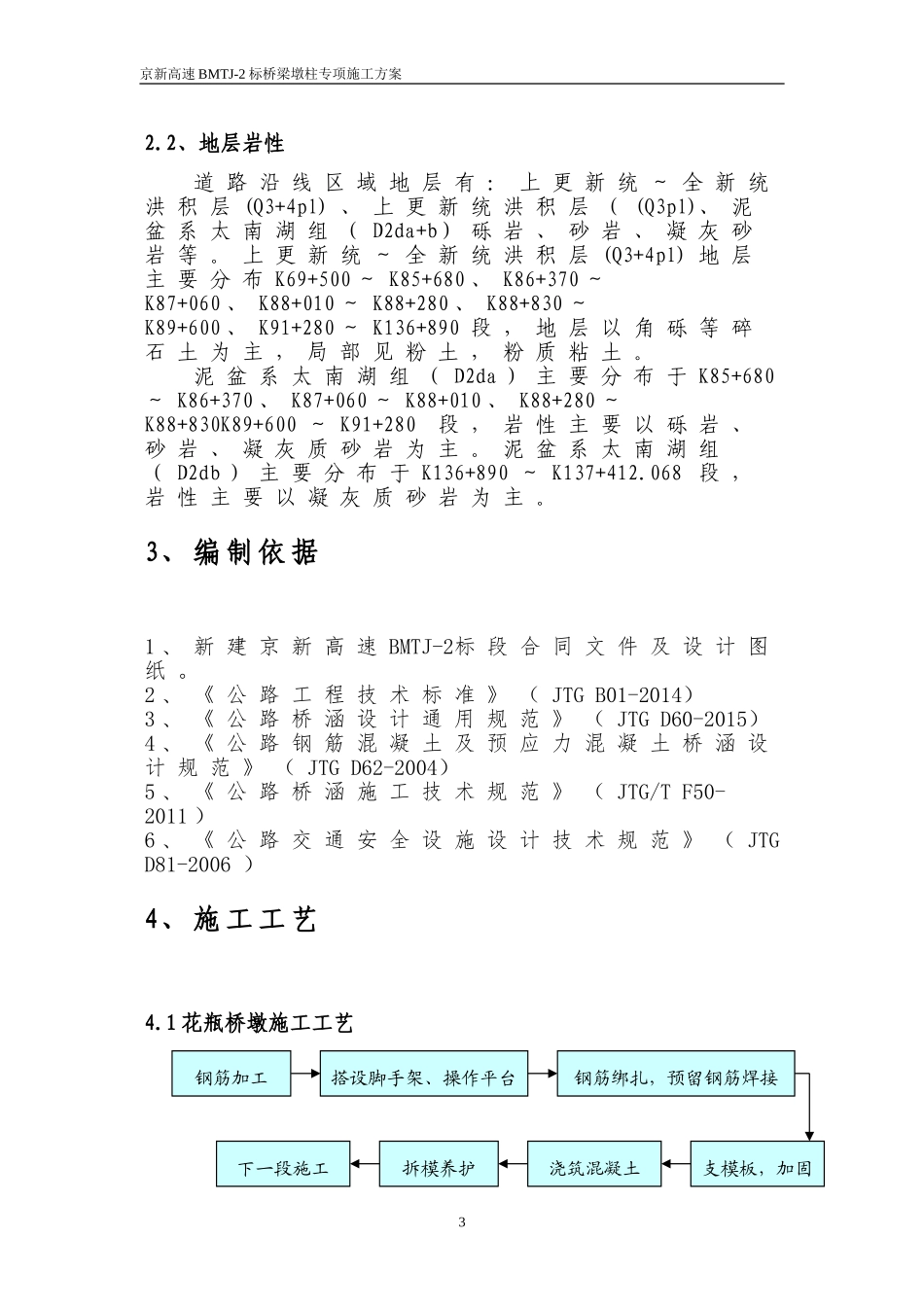

京新高速BMTJ-2标桥梁墩柱专项施工方案目录1、工程简介..............................................................................22、编制依据..............................................................................23、施工工艺..............................................................................34、人员机械材料配备......................................................35、桥墩施工进度计划......................................................46、桥墩施工方法..................................................................47、桥墩施工各项安全措施及安全注意事项...118、文明环保措施...............................................................141京新高速BMTJ-2标桥梁墩柱专项施工方案桥梁墩柱专项施工方案1、工程简介1.1工程简况京新高速(G7)是国家高速公路网中首都放射性最北侧的交通主干道G7京新高速的组成部分,是连接我国东北、华北、西北最便捷的通道。本合同段起讫桩号:K69+500~K137+412,路线长度67.912km。设计速度采用120Km/h,路基宽27.0m,双向四车道高速公路标准建设;汽车荷载等级采用公路-I级,其余指标均按现行部颁《公路工程技术标准》(JTGB01-2014)及有关设计规范执行。段内桥梁共设47座,其中天桥6座、分离式立交桥3座、匝道桥2座、通道桥4座、中桥3座、小桥29座。桥墩采用高速公路普遍常见的花瓶型实心桥墩及柱式桥墩。2、地形、地质情况2.1、地形、地貌项目主要通过的地貌单元包含有山前洪积扇地貌,湖盆沼泽沉积相地貌,河谷下游堆积区地貌。山前洪积扇地貌:本项目段主要通过连续山前洪积扇区,扇体面积大,地形宽广平缓,海拔高程一般在1600-1700m间,向中心凹地微倾。洪积扇区冲洪积物质广泛,地层组成以洪积角砾层为主,局部有粉土层沉积,最厚达1~2m左右,植被发育。山前丘陵和山间谷地地貌:主要分布于巴里坤湖西侧附近,地形起伏较小,山体平缓,呈垄状、馒头状。切割深度一般小于20m,岩性以砂岩、凝灰砂岩为主,岩体受风化裂隙切割,大体呈碎裂结构。2京新高速BMTJ-2标桥梁墩柱专项施工方案2.2、地层岩性道路沿线区域地层有:上更新统~全新统洪积层(Q3+4pl)、上更新统洪积层((Q3pl)、泥盆系太南湖组(D2da+b)砾岩、砂岩、凝灰砂岩等。上更新统~全新统洪积层(Q3+4pl)地层主要分布K69+500~K85+680、K86+370~K87+060、K88+010~K88+280、K88+830~K89+600、K91+280~K136+890段,地层以角砾等碎石土为主,局部见粉土,粉质粘土。泥盆系太南湖组(D2da)主要分布于K85+680~K86+370、K87+060~K88+010、K88+280~K88+830K89+600~K91+280段,岩性主要以砾岩、砂岩、凝灰质砂岩为主。泥盆系太南湖组(D2db)主要分布于K136+890~K137+412.068段,岩性主要以凝灰质砂岩为主。3、编制依据1、新建京新高速BMTJ-2标段合同文件及设计图纸。2、《公路工程技术标准》(JTGB01-2014)3、《公路桥涵设计通用规范》(JTGD60-2015)4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)5、《公路桥涵施工技术规范》(JTG/TF50-2011)6、《公路交通安全设施设计技术规范》(JTGD81-2006)4、施工工艺4.1花瓶桥墩施工工艺3钢筋加工搭设脚手架、操作平台钢筋绑扎,预留钢筋焊接支模板,加固浇筑混凝土拆模养护下一段施工京新高速BMTJ-2标桥梁墩柱专项施工方案4.2圆柱式桥墩施工工艺5、人员机械材料配备5.1墩柱施工人员配备5.2机械配备桥墩施工主要机械设备如下表:序号名称参考规格型号数量(台&套)备注(1)钢筋加工机械10施工队自备(2)钢筋运输车10施工队自备(3)汽车吊25T10施工队自备(4)混凝土汽车泵32米3项目部准备,配合施序号人员配置一工区K69+500-K92+000二工区K92+000-K117+000三工区K117+000-K137+4121现场经理1人1人1人2技术负责人1人1人1人3施工队长2人2人2人4钢筋工40人40人20人5模板工32人32人16人6混凝土工16人16人8人7电工8人8人4人8杂工20人20人10人4钢筋加工搭设简易井字型支架钢筋绑扎,预留钢筋焊接支模板,加固浇筑混凝土拆模养护下一段施工京新...
