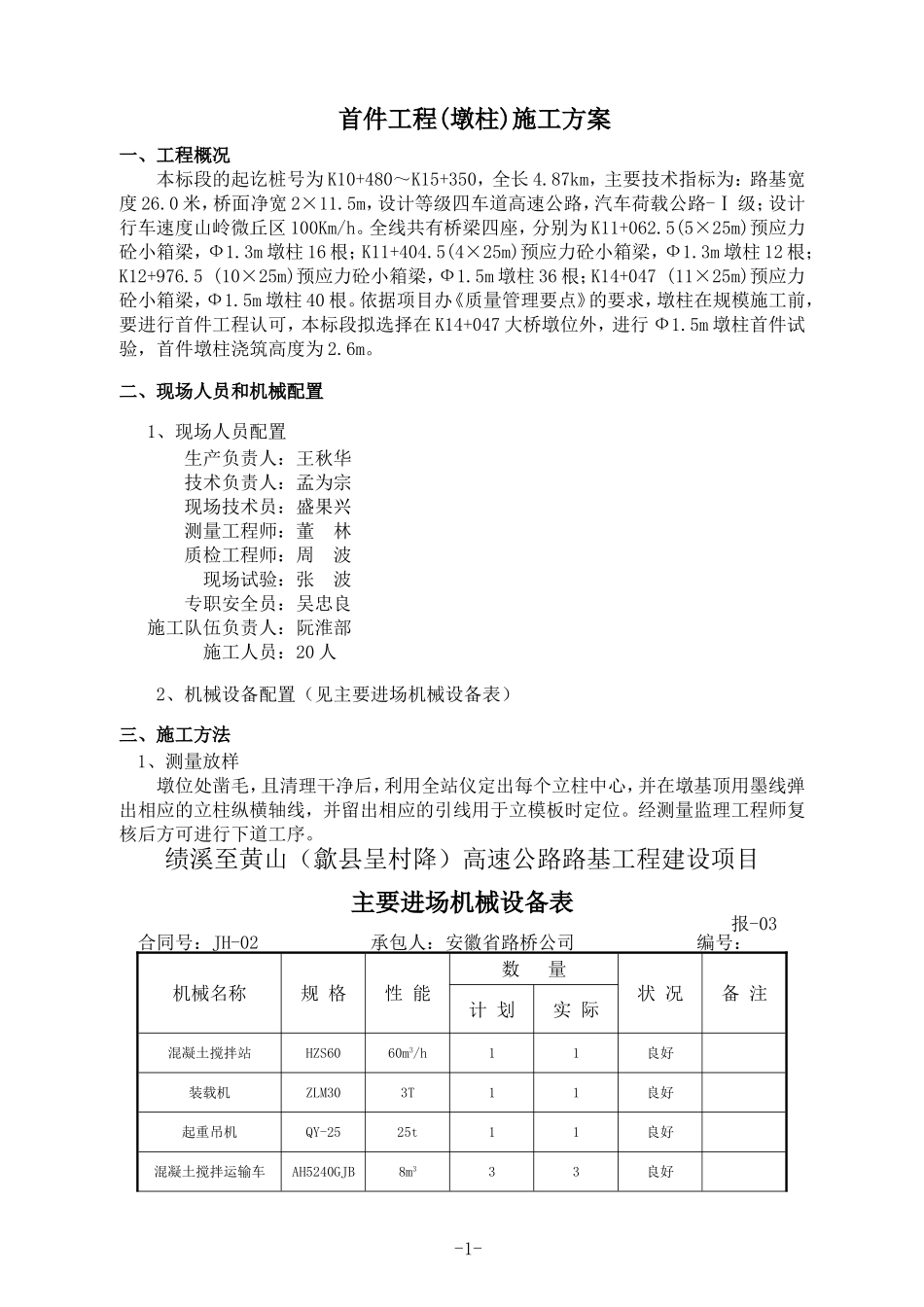

首件工程(墩柱)施工方案一、工程概况本标段的起讫桩号为K10+480～K15+350，全长4.87km，主要技术指标为：路基宽度26.0米，桥面净宽2×11.5m，设计等级四车道高速公路，汽车荷载公路-Ⅰ级；设计行车速度山岭微丘区100Km/h。全线共有桥梁四座，分别为K11+062.5(5×25m)预应力砼小箱梁，Ф1.3m墩柱16根；K11+404.5(4×25m)预应力砼小箱梁，Ф1.3m墩柱12根；K12+976.5(10×25m)预应力砼小箱梁，Ф1.5m墩柱36根；K14+047(11×25m)预应力砼小箱梁，Ф1.5m墩柱40根。依据项目办《质量管理要点》的要求，墩柱在规模施工前，要进行首件工程认可，本标段拟选择在K14+047大桥墩位外，进行Ф1.5m墩柱首件试验，首件墩柱浇筑高度为2.6m。二、现场人员和机械配置1、现场人员配置生产负责人：王秋华技术负责人：孟为宗现场技术员：盛果兴测量工程师：董林质检工程师：周波现场试验：张波专职安全员：吴忠良施工队伍负责人：阮淮部施工人员：20人2、机械设备配置（见主要进场机械设备表）三、施工方法1、测量放样墩位处凿毛，且清理干净后，利用全站仪定出每个立柱中心，并在墩基顶用墨线弹出相应的立柱纵横轴线，并留出相应的引线用于立模板时定位。经测量监理工程师复核后方可进行下道工序。绩溪至黄山（歙县呈村降）高速公路路基工程建设项目主要进场机械设备表报-03合同号：JH-02承包人：安徽省路桥公司编号：机械名称规格性能数量状况备注计划实际混凝土搅拌站HZS6060m3/h11良好装载机ZLM303T11良好起重吊机QY-2525t11良好混凝土搅拌运输车AH5240GJB8m333良好-1-钢筋调直机GJ-14/49kw22良好钢筋弯曲机WJ-402.8KW22良好切断机QJ-407.0KW22良好电焊机BXT-3030KW55良好振捣设备0.75W0.75W55良好墩柱模板Ф1.5m40m40m良好柴油发电机组160KW160KW11良好变压器315KVA315KVA11良好挖掘机PC220-61.1m311良好料斗1.5m311良好2、钢筋加工、安装钢筋在钢筋加工场统一下料、制作、绑扎成型，制作成钢筋笼。钢筋的表面应洁净，使用前应将表面的油渍、漆皮、鳞锈等清除干净。钢筋应平直，无局部弯折。钢筋焊接前必须根据施工条件进行试焊，合格后方可正式施焊，焊工必须持证上岗。钢筋接头采用搭接电弧焊，两根钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致。双面焊缝长度不应小于5d,单面焊缝长度不应小于10d。钢筋笼加工成型后，运到现场采用吊车安装，钢筋笼要轻起轻落，运输中要保证钢筋笼不变形，并保证钢筋笼的垂直度符合规范要求。箍筋采用扎丝绑扎。钢筋笼立好后，四周设置缆风绳。钢筋间距、数量、焊缝均要符合设计和规范要求，保护层垫块要标准，垫块绑扎牢固。钢筋笼绑扎成型后及时报验，监理工程师检验合格后方可进行安装。3、模板制作、安装墩柱模板采用两片式定制定型钢模板，δ=6mm钢板，在模板厂家统一订制加工，要求模板的强度和刚度均要满足规范及施工需求，要确保模板的断面形状。在模板安装前，需在场外试拼，模板内侧除去锈迹，并均匀涂上清机油作脱模剂，模板板面之间应平整，接缝严密，接缝处设双面胶，确保不得漏浆，保证结构物外露面美观，线条流畅。在模板尺寸、平整度满足规范要求并经监理工程师验收合格后，利用吊车吊装就位，模板安装时要检查两条竖向拼缝是否严密，以确保浇筑砼过程中不漏浆。模板安装就位后，立即在四周用缆风绳配以花篮螺丝拉紧固定，模板的垂直度用线锤校验。模板安装完毕后应对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查，且监理工程-2-师检查签认合格方可浇筑墩身混凝土。模板安装过程中要安排一个懂模板安装的且有经验的起重工专人指挥。4、混凝土浇筑（1）、砼采用搅拌站集中拌和，砼搅拌运输车运输，吊车配吊罐浇注。原材料质量、砼施工配合比、坍落度等必须符合设计要求。（2）、砼浇筑前应将模板内杂物、已浇砼面上泥土清理干净，模板、钢筋经监理工程师检查合格后，方可进行砼的浇筑。（3）、墩柱应设置串筒，以防砼离析。（4）、砼应分层、整体、连续浇筑，分层厚度为30cm，逐层振捣密实。（5）、砼浇筑时要随时检查模板、支撑是否松动变形，发现问题要及时采取补救措施。（6）、砼浇筑完成应适时覆盖洒水养生。5、砼养生混凝土...
