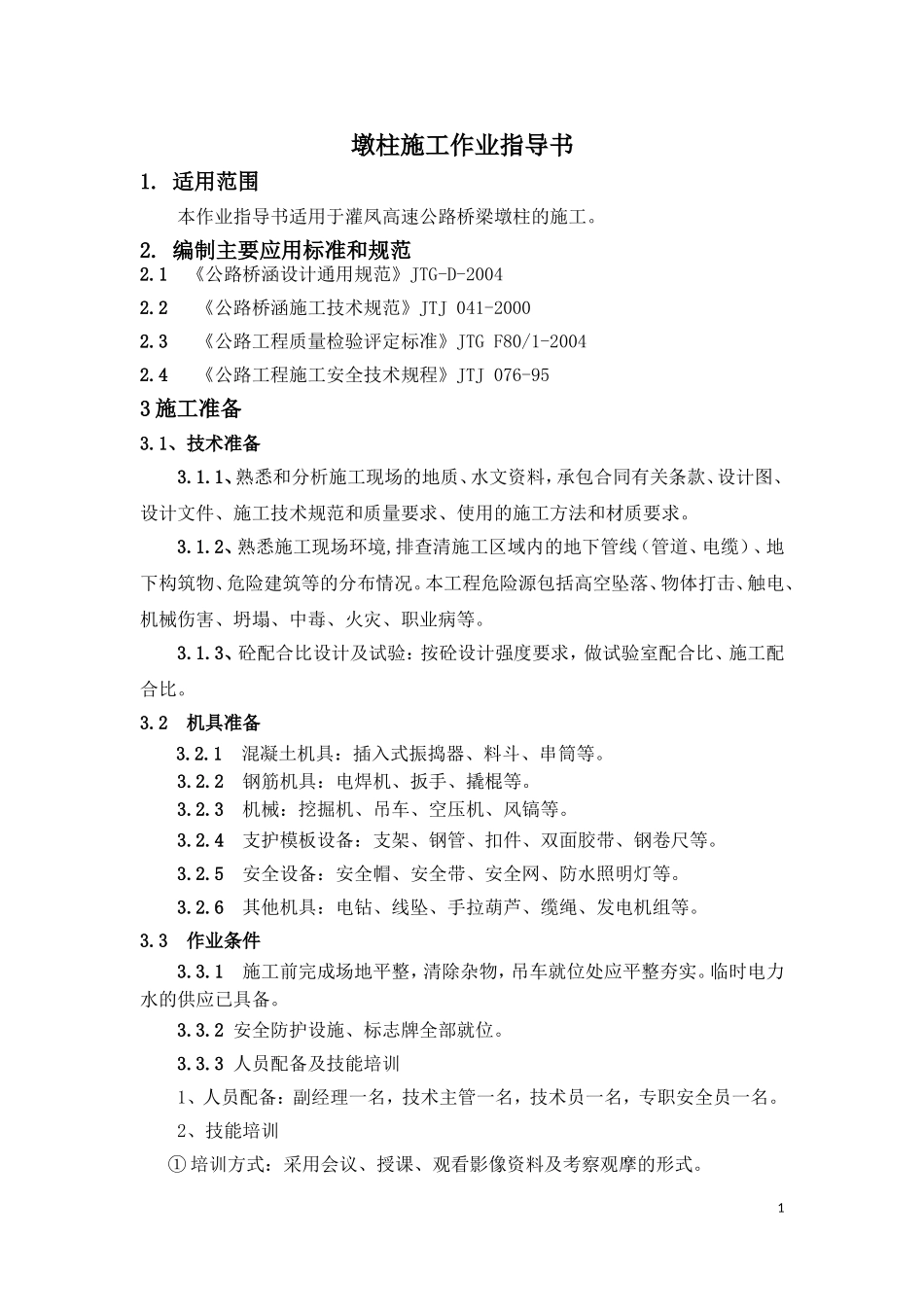

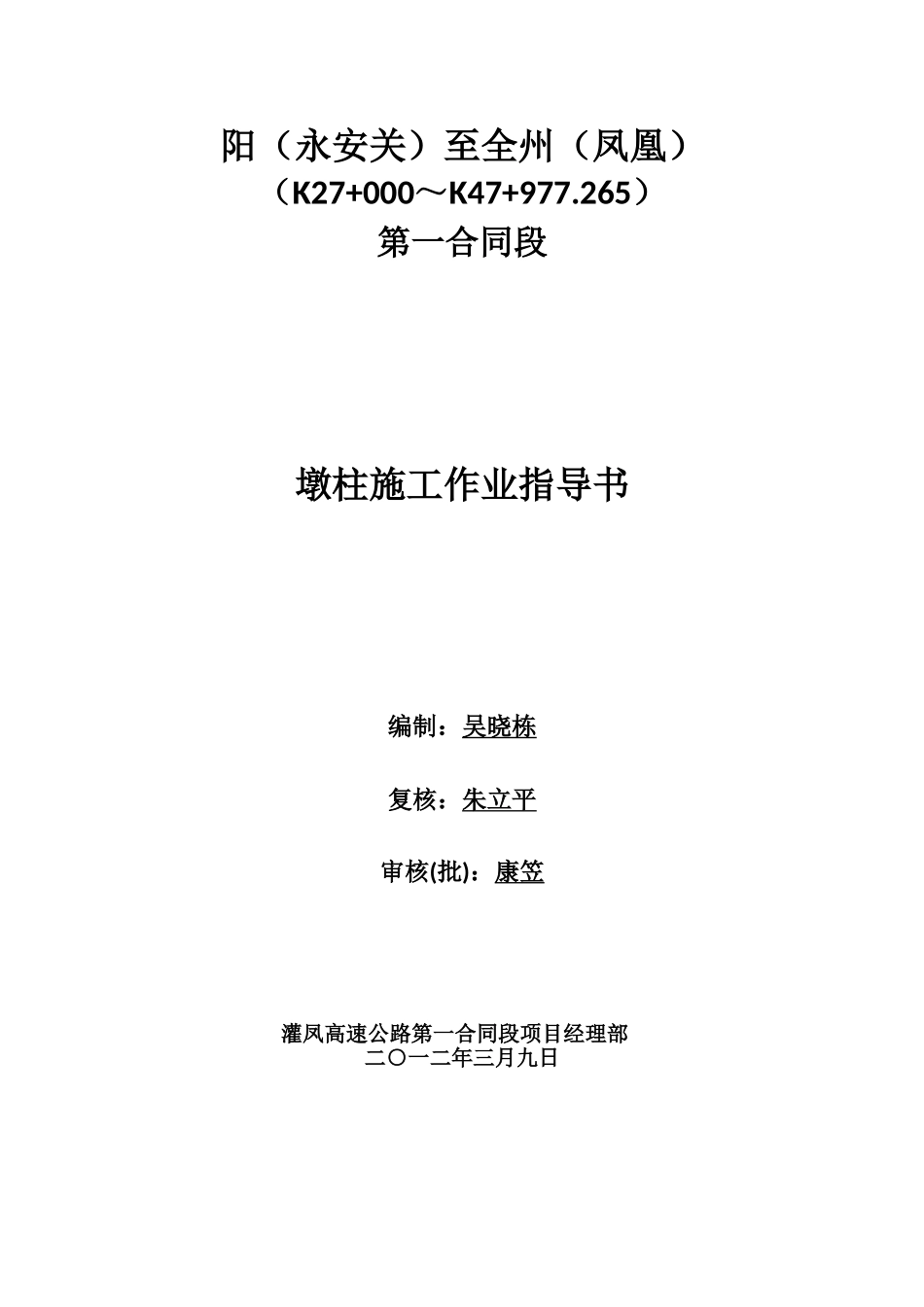

阳（永安关）至全州（凤凰）（K27+000～K47+977.265）第一合同段墩柱施工作业指导书编制：吴晓栋复核：朱立平审核(批)：康笠灌凤高速公路第一合同段项目经理部二○一二年三月九日墩柱施工作业指导书1.适用范围本作业指导书适用于灌凤高速公路桥梁墩柱的施工。2.编制主要应用标准和规范2.1《公路桥涵设计通用规范》JTG-D-20042.2《公路桥涵施工技术规范》JTJ041-20002.3《公路工程质量检验评定标准》JTGF80/1-20042.4《公路工程施工安全技术规程》JTJ076-953施工准备3.1、技术准备3.1.1、熟悉和分析施工现场的地质、水文资料，承包合同有关条款、设计图、设计文件、施工技术规范和质量要求、使用的施工方法和材质要求。3.1.2、熟悉施工现场环境,排查清施工区域内的地下管线（管道、电缆）、地下构筑物、危险建筑等的分布情况。本工程危险源包括高空坠落、物体打击、触电、机械伤害、坍塌、中毒、火灾、职业病等。3.1.3、砼配合比设计及试验：按砼设计强度要求，做试验室配合比、施工配合比。3.2机具准备3.2.1混凝土机具：插入式振捣器、料斗、串筒等。3.2.2钢筋机具：电焊机、扳手、撬棍等。3.2.3机械：挖掘机、吊车、空压机、风镐等。3.2.4支护模板设备：支架、钢管、扣件、双面胶带、钢卷尺等。3.2.5安全设备：安全帽、安全带、安全网、防水照明灯等。3.2.6其他机具：电钻、线坠、手拉葫芦、缆绳、发电机组等。3.3作业条件3.3.1施工前完成场地平整，清除杂物，吊车就位处应平整夯实。临时电力水的供应已具备。3.3.2安全防护设施、标志牌全部就位。3.3.3人员配备及技能培训1、人员配备：副经理一名，技术主管一名，技术员一名，专职安全员一名。2、技能培训①培训方式：采用会议、授课、观看影像资料及考察观摩的形式。1②培训内容：施工工艺工法、技术要求、安全文明环保施工要求。4施工工艺、工法4.1工艺流程基坑开挖→破桩头→安装墩柱钢筋笼→接桩→测量放样→安装墩柱模板→测量标高→浇筑混凝土→拆除模板→混凝土养生4.2施工方法及施工要点4.2.1基坑开挖1、桩基混凝土达到一定强度后方可进行开挖。开挖采用人工配合挖掘机开挖，开挖至距设计标高0～20cm左右，由人工将桩头内土清理干净，并将坑底整平。2、开挖过程中，应注意以下几点：a、基坑开挖根据设计图纸规定的基础外沿线开挖到足够尺寸，每边留出50~100㎝的工作面。b、基坑上口开挖线要根据地质情况，开挖深度考虑基坑侧壁的坡率。c、开挖过程中，严禁挖掘机碰撞桩头。d、现场设立明确标识牌，做好围挡措施。e、春季或雨季还须在迎水面设围挡，防止冰雪融水及雨水进入基坑。4.2.2破桩头1、由设计标高确定凿除高度。2、根据确定出的高度用风镐破除桩头。破桩头要先凿出钢筋，然后沿需破除高度的水平线凿出一圈2cm的槽沟，再沿桩径方向凿至一定深度，整块掀起即可。3、破除过程中，要注意保护声测管。4、桩头破到设计标高后，由测量队进行对标高进行复测。5、将声测管灌满水，进行桩基检测。6、桩基检测合格后，进行接桩施工。4.2.3测量放样由测量队根据图纸坐标，放出桩中心点。4.2.4加工及安装钢筋笼1、墩柱钢筋笼在钢筋加工厂统一加工成型，检测合格后运至现场。2、在桩基检测合格后，安装墩柱钢筋笼。墩柱钢筋笼与桩钢筋笼之间的焊接采用点焊。3、墩柱钢筋笼的起吊方法同桩基钢筋笼起吊方法。在焊接时，下部根据调整好的钢筋对准直接焊接。4、在钢筋笼上安放同等强度的混凝土垫块，呈梅花状排列以保证混凝土保护层厚度。2墩柱钢筋笼加工方法及要求参照《钢筋加工及安装施工作业指导书》。4.2.5安装接桩模板浇筑接桩混凝土。施工方法同墩柱。4.2.6安装墩柱模板1、模板拼装墩柱模板采用定型钢模板，安装前就地拼装，拼装高度应大于预施工墩柱高度。拼装完成后，检查模板拼装质量，符合规范要求后进行安装。2、确定模板平面位置安装前，放出墩柱模板位置线，按模板位置线在模板内边缘用电钻打孔插入定位钢筋，以保证墩柱模板平面位置的准确。3、模板安装安装采用吊车吊装，整体套装。在模板上口吊垂线，检查模板的竖直度。4、调整及固定①模板上部用最少4根钢丝绳配合手拉葫芦分别连接到临时地锚上，临时地锚对于墩柱...
