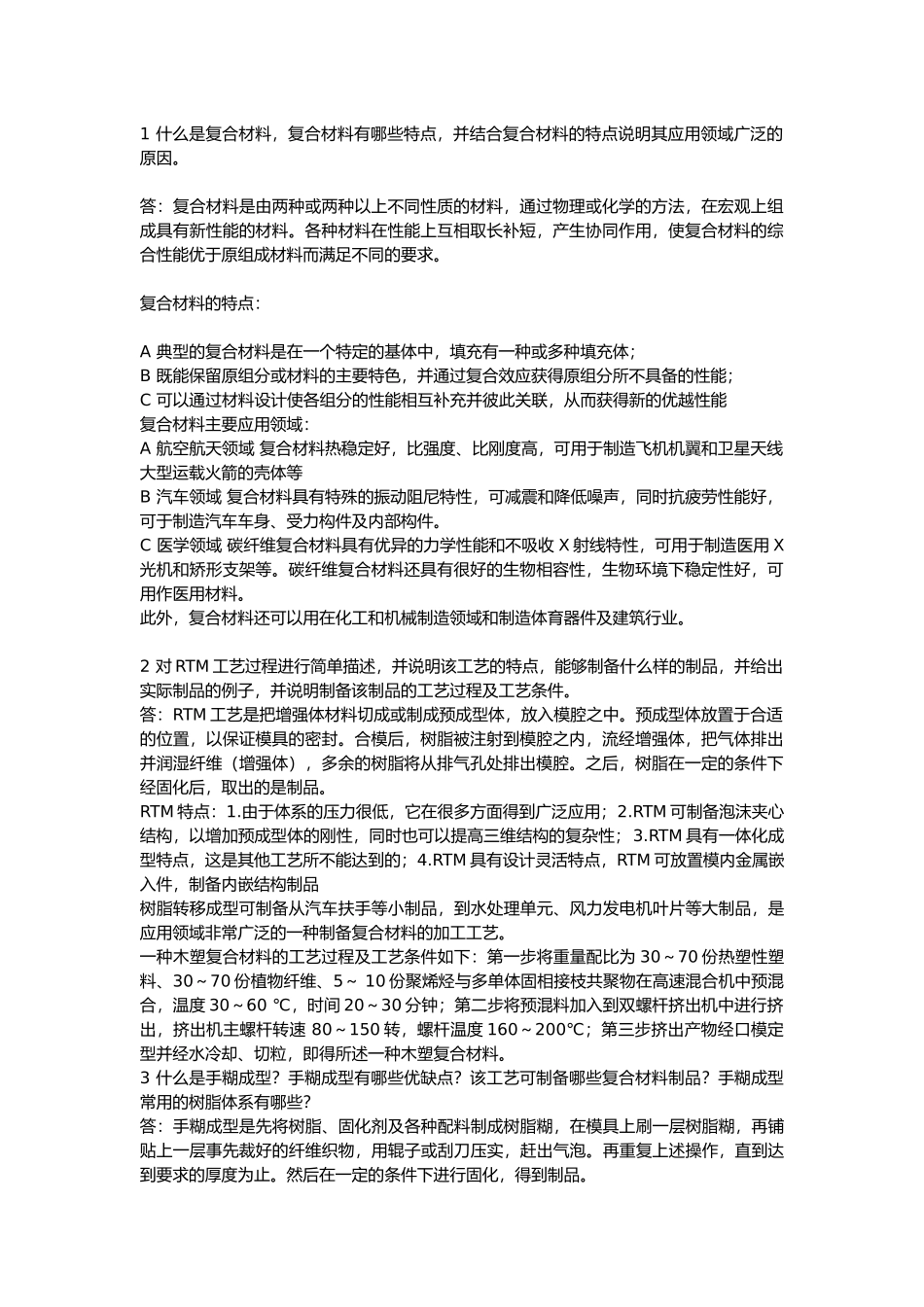

1什么是复合材料，复合材料有哪些特点，并结合复合材料的特点说明其应用领域广泛的原因。答：复合材料是由两种或两种以上不同性质的材料，通过物理或化学的方法，在宏观上组成具有新性能的材料。各种材料在性能上互相取长补短，产生协同作用，使复合材料的综合性能优于原组成材料而满足不同的要求。复合材料的特点：A典型的复合材料是在一个特定的基体中，填充有一种或多种填充体；B既能保留原组分或材料的主要特色，并通过复合效应获得原组分所不具备的性能；C可以通过材料设计使各组分的性能相互补充并彼此关联，从而获得新的优越性能复合材料主要应用领域：A航空航天领域复合材料热稳定好，比强度、比刚度高，可用于制造飞机机翼和卫星天线大型运载火箭的壳体等B汽车领域复合材料具有特殊的振动阻尼特性，可减震和降低噪声，同时抗疲劳性能好，可于制造汽车车身、受力构件及内部构件。C医学领域碳纤维复合材料具有优异的力学性能和不吸收X射线特性，可用于制造医用X光机和矫形支架等。碳纤维复合材料还具有很好的生物相容性，生物环境下稳定性好，可用作医用材料。此外，复合材料还可以用在化工和机械制造领域和制造体育器件及建筑行业。2对RTM工艺过程进行简单描述，并说明该工艺的特点，能够制备什么样的制品，并给出实际制品的例子，并说明制备该制品的工艺过程及工艺条件。答：RTM工艺是把增强体材料切成或制成预成型体，放入模腔之中。预成型体放置于合适的位置，以保证模具的密封。合模后，树脂被注射到模腔之内，流经增强体，把气体排出并润湿纤维（增强体），多余的树脂将从排气孔处排出模腔。之后，树脂在一定的条件下经固化后，取出的是制品。RTM特点：1.由于体系的压力很低，它在很多方面得到广泛应用；2.RTM可制备泡沫夹心结构，以增加预成型体的刚性，同时也可以提高三维结构的复杂性；3.RTM具有一体化成型特点，这是其他工艺所不能达到的；4.RTM具有设计灵活特点，RTM可放置模内金属嵌入件，制备内嵌结构制品树脂转移成型可制备从汽车扶手等小制品，到水处理单元、风力发电机叶片等大制品，是应用领域非常广泛的一种制备复合材料的加工工艺。一种木塑复合材料的工艺过程及工艺条件如下：第一步将重量配比为30～70份热塑性塑料、30～70份植物纤维、5～10份聚烯烃与多单体固相接枝共聚物在高速混合机中预混合，温度30～60℃，时间20～30分钟；第二步将预混料加入到双螺杆挤出机中进行挤出，挤出机主螺杆转速80～150转，螺杆温度160～200℃；第三步挤出产物经口模定型并经水冷却、切粒，即得所述一种木塑复合材料。3什么是手糊成型？手糊成型有哪些优缺点？该工艺可制备哪些复合材料制品？手糊成型常用的树脂体系有哪些？答：手糊成型是先将树脂、固化剂及各种配料制成树脂糊，在模具上刷一层树脂糊，再铺贴上一层事先裁好的纤维织物，用辊子或刮刀压实，赶出气泡。再重复上述操作，直到达到要求的厚度为止。然后在一定的条件下进行固化，得到制品。手糊成型工艺优点：1.操作简便，操作者容易培训2.设备投资少，生产费用低3.模具材料来源广，制作相对简单4.能生产大型和复杂结构的制品5.制品可设计性好，且容易改变设计。手糊成型工艺缺点：1.制品质量依赖于操作者得技能水平，质量不易控制2.生产效率低、周期长3.产品的力学性能较低。手糊成型制品：波形瓦、浴盆、冷却塔、卫生间、贮槽、风机叶片、各类渔船、游艇、大型雷达天线罩、设备防护罩、飞机蒙皮、机翼、火箭外壳等。手糊成型常用的树脂体系有不饱和聚酯树脂胶液、环氧树脂胶液、33号胶衣树脂（间苯二甲酸型）、36PA胶衣树脂、自熄性胶衣树脂、39号胶衣树脂、21号树脂（新戊二醇型）。4简述制备树脂基复合材料的缠绕成型有哪些优点和缺点？请结合缠绕成型的特点，说明该工艺适合制备哪些制品。答：缠绕成型就是把连续的纤维丝束（布）用树脂润湿后均匀而有规律地缠绕在旋转的轴上的一种成型方法。优点：1.由于可以按照承力要求确定纤维的方向、层次、数量，可实现强度的设计。2.纤维伸直和按规律排列的整齐性和精确度高于任何其它成型方法，制品能充分发挥纤维的强度，因此比强度和比刚度均高。3.玻璃钢压...
