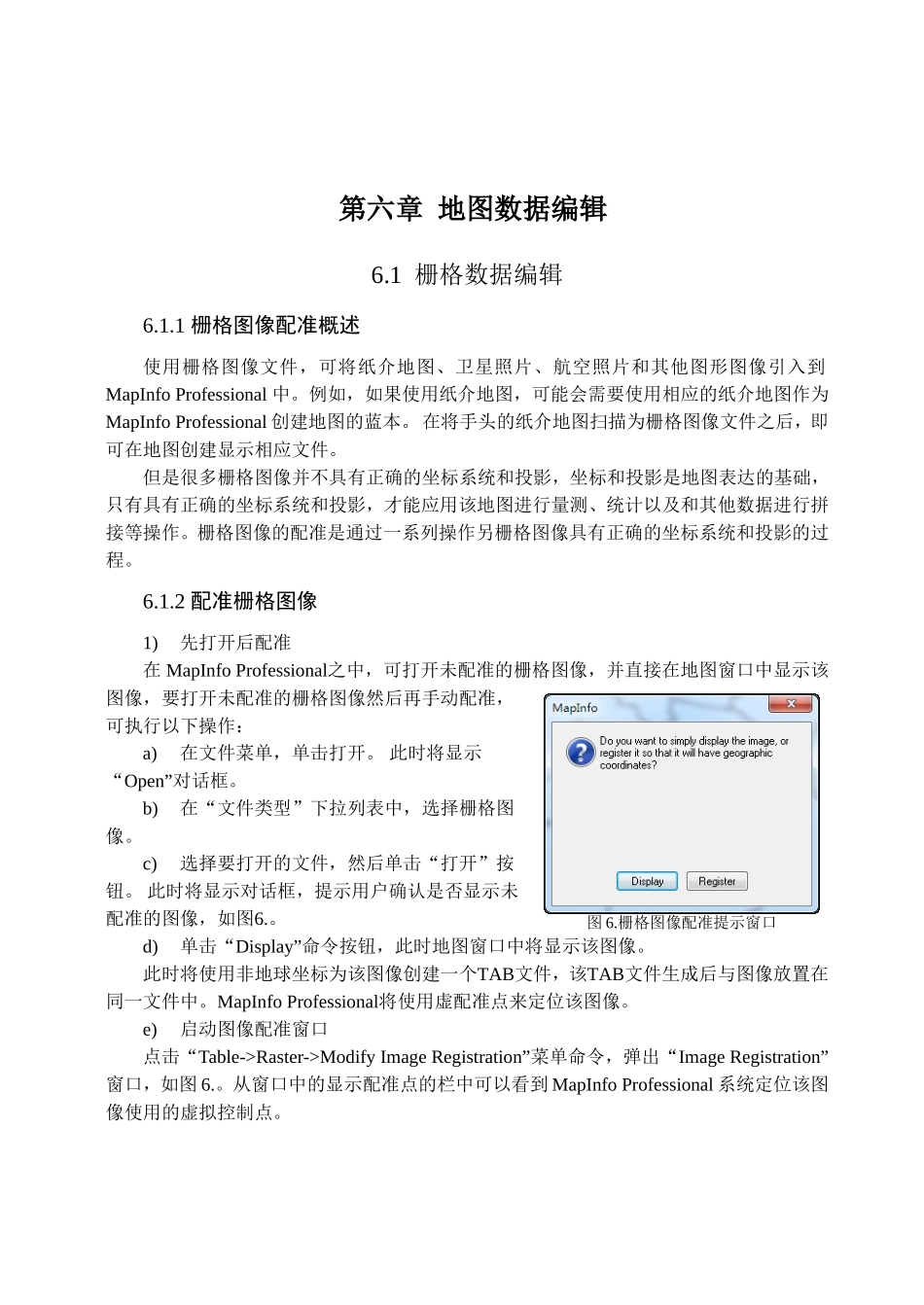

第六章地图数据编辑6.1栅格数据编辑6.1.1栅格图像配准概述使用栅格图像文件，可将纸介地图、卫星照片、航空照片和其他图形图像引入到MapInfoProfessional中。例如，如果使用纸介地图，可能会需要使用相应的纸介地图作为MapInfoProfessional创建地图的蓝本。在将手头的纸介地图扫描为栅格图像文件之后，即可在地图创建显示相应文件。但是很多栅格图像并不具有正确的坐标系统和投影，坐标和投影是地图表达的基础，只有具有正确的坐标系统和投影，才能应用该地图进行量测、统计以及和其他数据进行拼接等操作。栅格图像的配准是通过一系列操作另栅格图像具有正确的坐标系统和投影的过程。6.1.2配准栅格图像1)先打开后配准在MapInfoProfessional之中，可打开未配准的栅格图像，并直接在地图窗口中显示该图像，要打开未配准的栅格图像然后再手动配准，可执行以下操作：a)在文件菜单，单击打开。此时将显示“Open”对话框。b)在“文件类型”下拉列表中，选择栅格图像。c)选择要打开的文件，然后单击“打开”按钮。此时将显示对话框，提示用户确认是否显示未配准的图像，如图6.。d)单击“Display”命令按钮，此时地图窗口中将显示该图像。此时将使用非地球坐标为该图像创建一个TAB文件，该TAB文件生成后与图像放置在同一文件中。MapInfoProfessional将使用虚配准点来定位该图像。e)启动图像配准窗口点击“Table->Raster->ModifyImageRegistration”菜单命令，弹出“ImageRegistration”窗口，如图6.。从窗口中的显示配准点的栏中可以看到MapInfoProfessional系统定位该图像使用的虚拟控制点。图6.栅格图像配准提示窗口图6.“ImageRegistration”窗口f)编辑控制点在编辑控制点之前需要确定输入坐标的单位。单击“Units”按钮，弹出“Units”窗口，如图6.。图6.“Units”窗口在此情况下，系统默认的单位为feet（英里）。如果输入的控制点坐标单位为度，则还需要为图像设定投影。单击“Projection”按钮，弹出“ChooseProjection”窗口，可根据区域选择合适的投影，如图6.。图6.“ChooseProjection”窗口设置完投影，单击“OK”按钮。下一步可以开始对控制点的编辑。先删除虚拟控制点，在地图相应位置点击增加控制点，此时弹出“EditControlPoint”窗口，如图6.。其中，标号一栏为控制点的编号，每当新增控制点时，系统会自动为控制点编号。地图X、地图Y栏分别存放X坐标、Y坐标，或者是在地图X栏输入经度，在地图Y栏输入纬度。注：如果图像本身没有经纬网，则可通过具有正确坐标的地图来获取控制点坐标。其过程如下：把鼠标光标移到对话框下半段的预览图像上，并移到一个能在矢量图上找到对应点的显著特征（例如同一个道路交叉口），再单击鼠标左键。显示“增加控制点”对话框，单击“确定”。此时其中的“图像X”和“图像Y”域内Pt1的X、Y坐标值为0，这是正确的。选中这个控制点。不要关闭图像配准对话框。选择菜单“Table->Raster->SelectControlPointfromMap”命令。在矢量图找到与栅格图像上对应的一点，并点击左键，“EditControlPoint”对话框出现，其中显示出单击此点在地图中的经度／纬度坐标值，点击“OK”。此时图像配准上部的“MapX”和“MapY”域中的Pt1的X、Y坐标值已不再是0了。选择“Cancel”按钮以撤消对该控制点的选中。以同样的方法再加入最少三个控制点。通常共有四个点就可以了，四个点的误差值越小表明配准的越准确。注：有时为了保证精确结果，也可以输五到六个控制点或更多，但也不是越多越好。另外，这些控制点的位置最好是均匀散布在图像的四角及周围。完成控制点输入之后，单击确定。栅格图像将显示为.tab文件。使用“+”和“-”按钮来放缩栅格图像。放大图像将有助于获取更高精度的控制点位置。如果在图像配准图像上难图6.“EditControlPoint”窗口于找到控制点，则单击图像配准列表中的控制点条目，然后单击查找按钮，以显示该图像中的点。2)先配准后打开栅格图像的先配准后打开与前一小节提到的先打开后配准的过程区别仅在于在栅格图像配准提示窗口中命令按钮的选择上，如图6.。如果先对栅格图像进行配准，则点击“配准”按钮。弹出“图像配准”窗口。由于栅格图...
