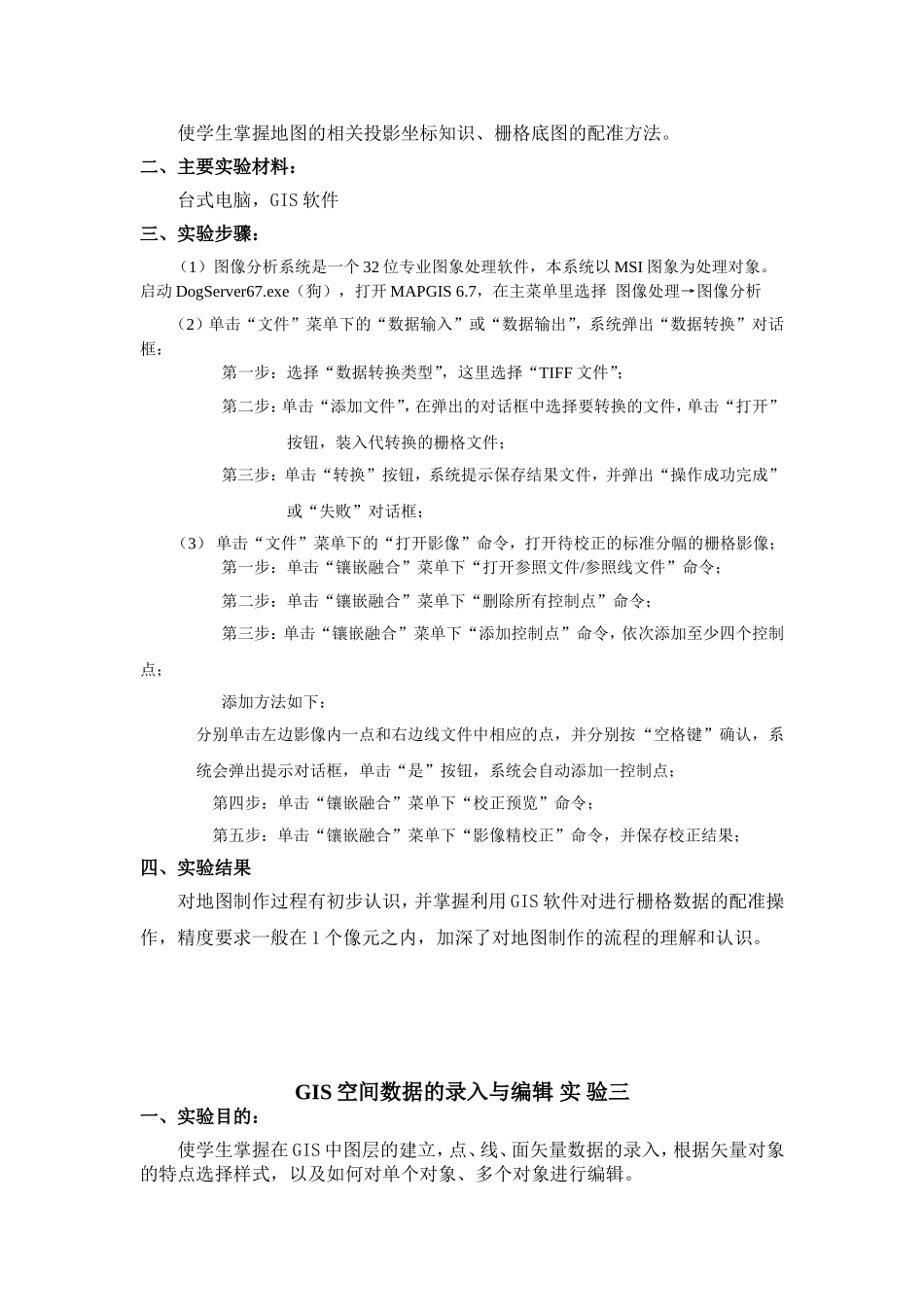

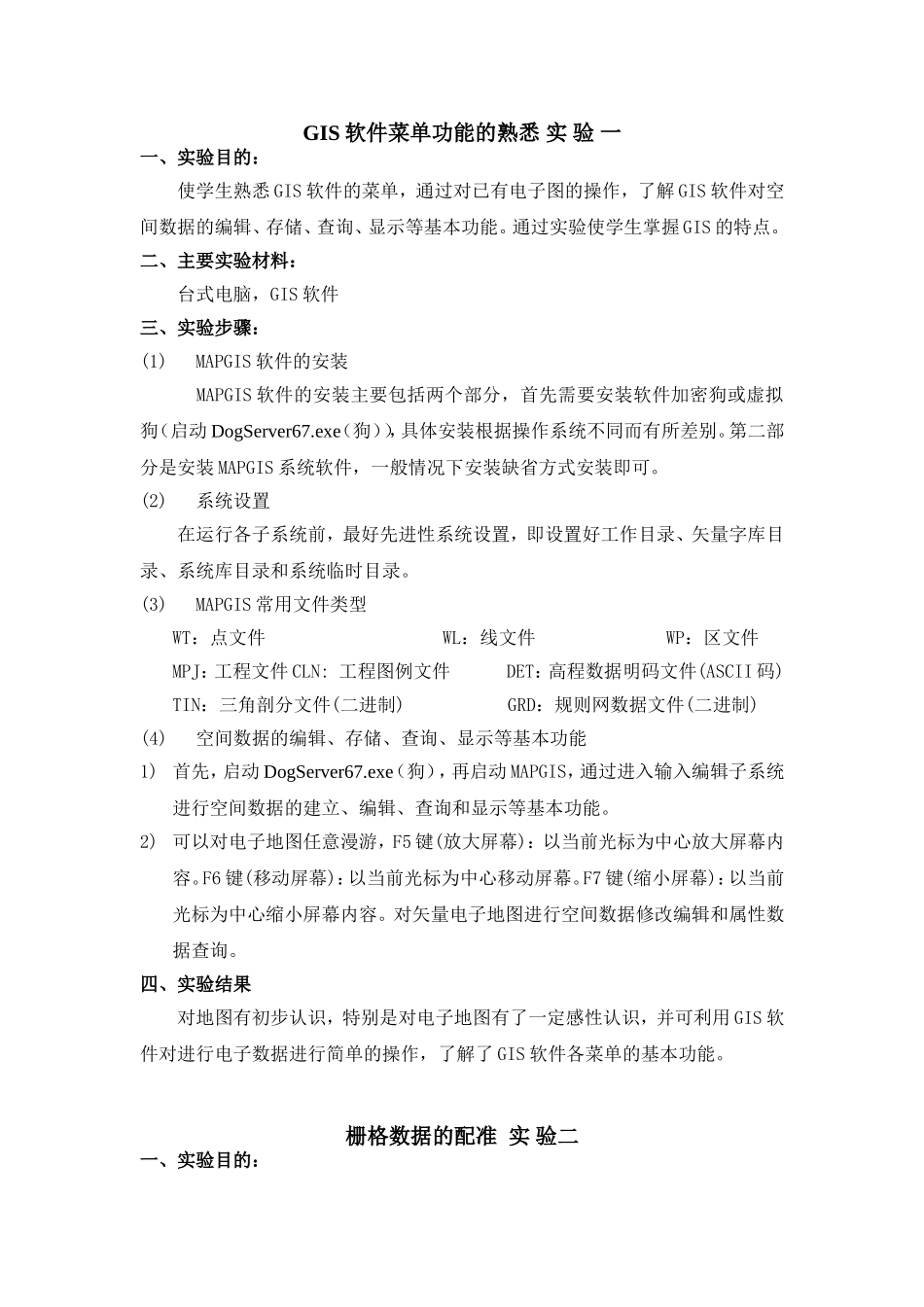

GIS软件菜单功能的熟悉实验一一、实验目的：使学生熟悉GIS软件的菜单，通过对已有电子图的操作，了解GIS软件对空间数据的编辑、存储、查询、显示等基本功能。通过实验使学生掌握GIS的特点。二、主要实验材料：台式电脑，GIS软件三、实验步骤：(1)MAPGIS软件的安装MAPGIS软件的安装主要包括两个部分，首先需要安装软件加密狗或虚拟狗（启动DogServer67.exe（狗）），具体安装根据操作系统不同而有所差别。第二部分是安装MAPGIS系统软件，一般情况下安装缺省方式安装即可。(2)系统设置在运行各子系统前，最好先进性系统设置，即设置好工作目录、矢量字库目录、系统库目录和系统临时目录。(3)MAPGIS常用文件类型WT：点文件WL：线文件WP：区文件MPJ：工程文件CLN:工程图例文件DET：高程数据明码文件(ASCII码)TIN：三角剖分文件(二进制)GRD：规则网数据文件(二进制)(4)空间数据的编辑、存储、查询、显示等基本功能1)首先，启动DogServer67.exe（狗），再启动MAPGIS，通过进入输入编辑子系统进行空间数据的建立、编辑、查询和显示等基本功能。2)可以对电子地图任意漫游，F5键(放大屏幕)：以当前光标为中心放大屏幕内容。F6键(移动屏幕)：以当前光标为中心移动屏幕。F7键(缩小屏幕)：以当前光标为中心缩小屏幕内容。对矢量电子地图进行空间数据修改编辑和属性数据查询。四、实验结果对地图有初步认识，特别是对电子地图有了一定感性认识，并可利用GIS软件对进行电子数据进行简单的操作，了解了GIS软件各菜单的基本功能。栅格数据的配准实验二一、实验目的：使学生掌握地图的相关投影坐标知识、栅格底图的配准方法。二、主要实验材料：台式电脑，GIS软件三、实验步骤：（1）图像分析系统是一个32位专业图象处理软件，本系统以MSI图象为处理对象。启动DogServer67.exe（狗），打开MAPGIS6.7，在主菜单里选择图像处理→图像分析（2）单击“文件”菜单下的“数据输入”或“数据输出”，系统弹出“数据转换”对话框：第一步：选择“数据转换类型”，这里选择“TIFF文件”；第二步：单击“添加文件”，在弹出的对话框中选择要转换的文件，单击“打开”按钮，装入代转换的栅格文件；第三步：单击“转换”按钮，系统提示保存结果文件，并弹出“操作成功完成”或“失败”对话框；（3）单击“文件”菜单下的“打开影像”命令，打开待校正的标准分幅的栅格影像；第一步：单击“镶嵌融合”菜单下“打开参照文件/参照线文件”命令；第二步：单击“镶嵌融合”菜单下“删除所有控制点”命令；第三步：单击“镶嵌融合”菜单下“添加控制点”命令，依次添加至少四个控制点；添加方法如下：分别单击左边影像内一点和右边线文件中相应的点，并分别按“空格键”确认，系统会弹出提示对话框，单击“是”按钮，系统会自动添加一控制点；第四步：单击“镶嵌融合”菜单下“校正预览”命令；第五步：单击“镶嵌融合”菜单下“影像精校正”命令，并保存校正结果；四、实验结果对地图制作过程有初步认识，并掌握利用GIS软件对进行栅格数据的配准操作，精度要求一般在1个像元之内，加深了对地图制作的流程的理解和认识。GIS空间数据的录入与编辑实验三一、实验目的：使学生掌握在GIS中图层的建立，点、线、面矢量数据的录入，根据矢量对象的特点选择样式，以及如何对单个对象、多个对象进行编辑。二、主要实验材料：台式电脑，GIS软件三、实验步骤：1启动主菜单里—图形处理→输入编辑2新建文件单击“输入编辑”子系统，在弹出的每个对话框中默认设置，依次单击“确定”按钮，新建一工程；第一步：新建工程后，在工程管理窗口，鼠标右键→添加项目→文件类型（.mis）第二步：读图、分层，建点、线。鼠标右键→新建点（线），弹出新建点（线）文件对话框，命名后单击“创建”按钮即可；读图的目的：对整个底图有个了解，然后对底图上的图形要素进行分类；分层的意义：排除同种类型文件的干扰，便于做专题地图3空间数据矢量化编辑，对点要素、线要素进行录入编辑，选择合适样式。4保存文件：依次选中每个“处于当前编辑”状态的文件，单击右键，在弹出的快捷菜单中，选择“保存项目”；保存工程：在左边“工程管理”窗口...
