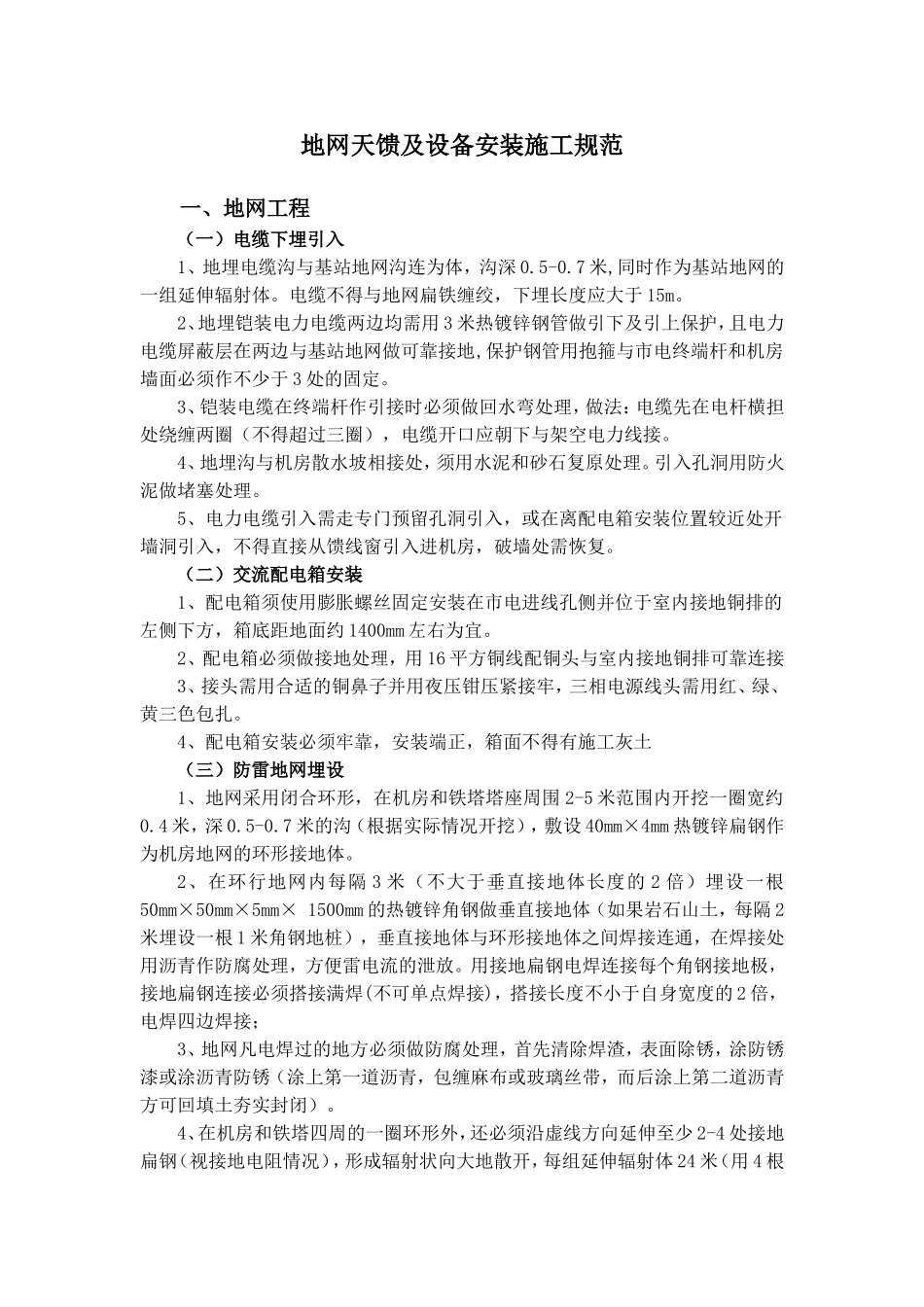

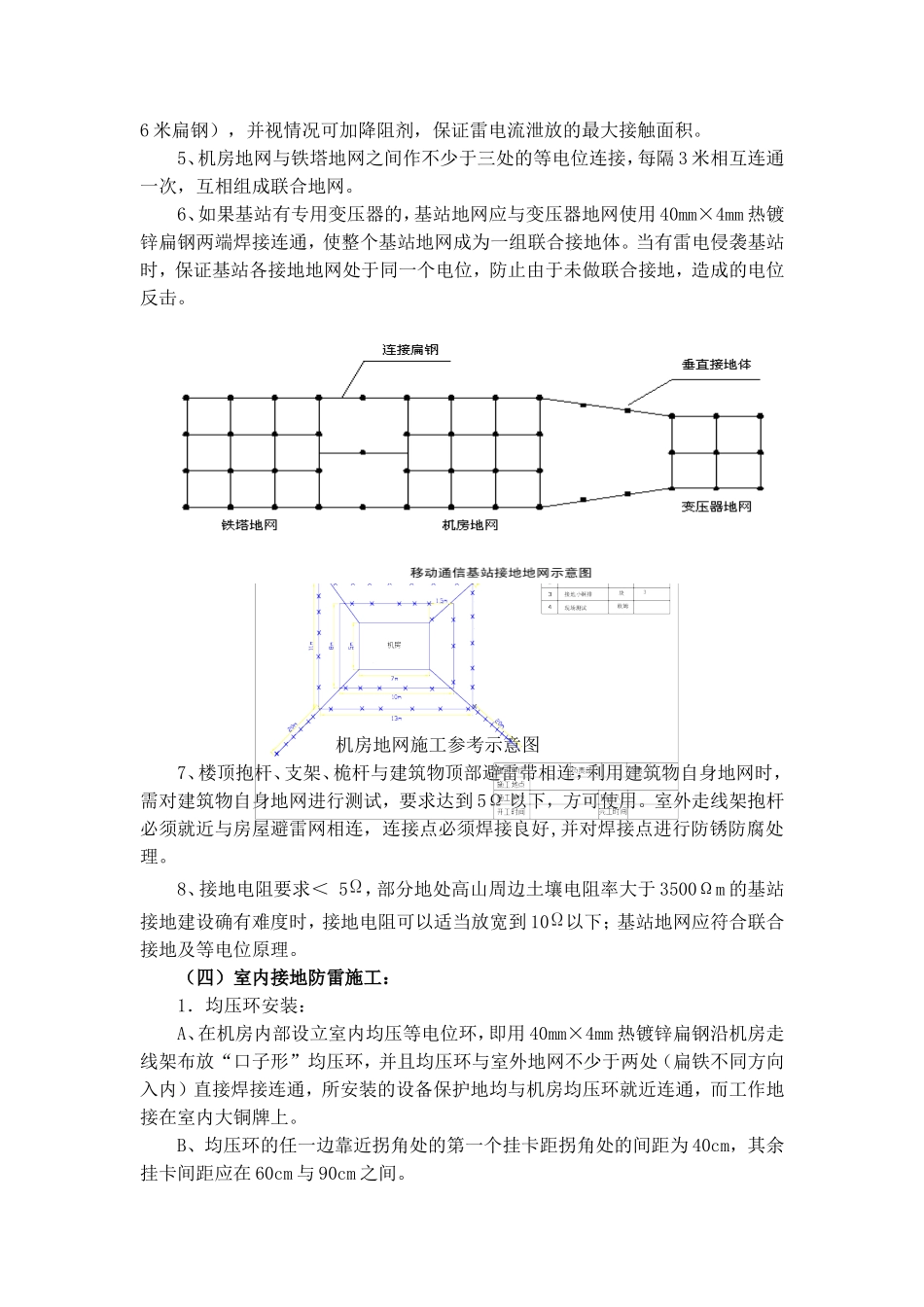

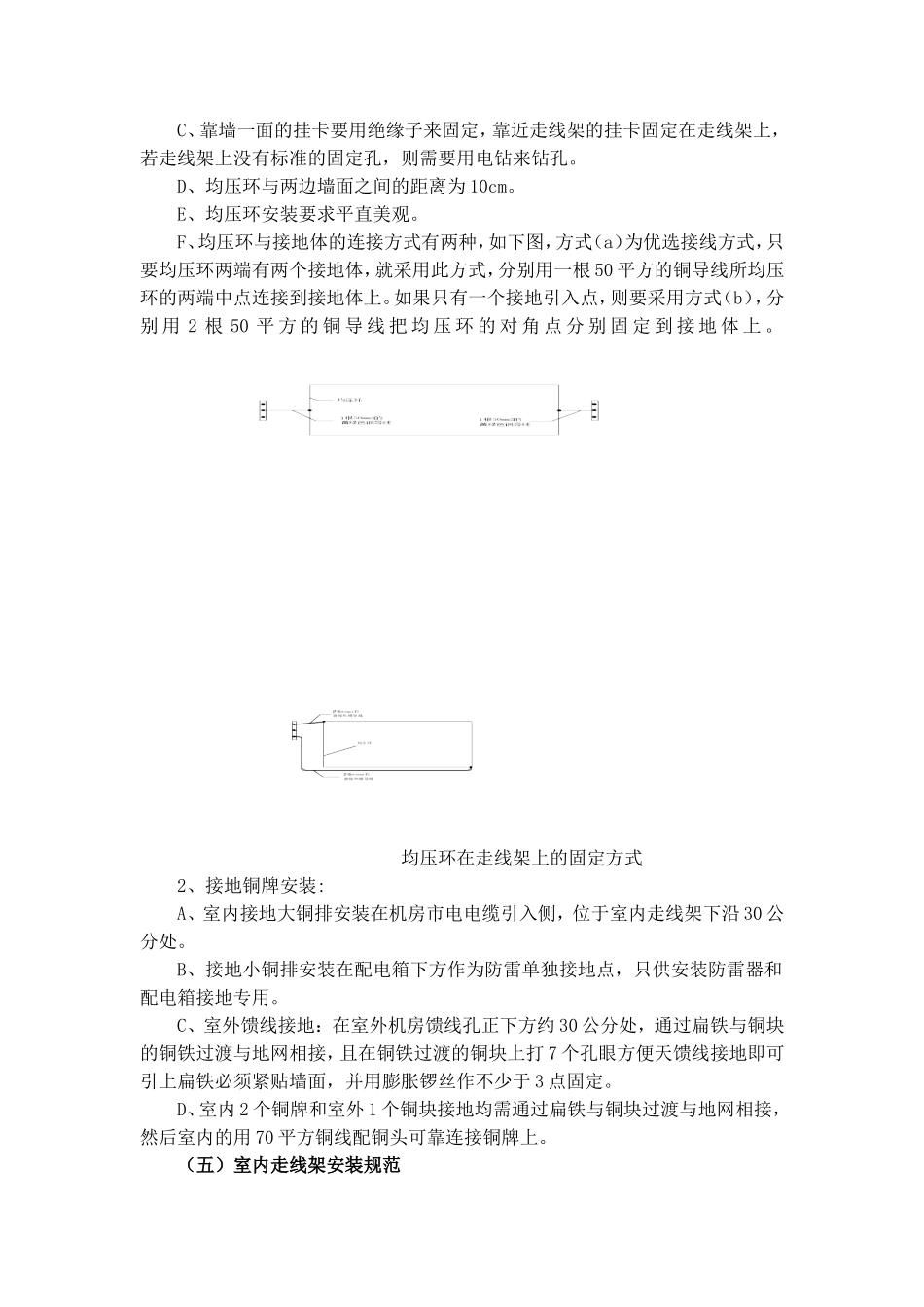

地网天馈及设备安装施工规范一、地网工程（一）电缆下埋引入1、地埋电缆沟与基站地网沟连为体，沟深0.5-0.7米,同时作为基站地网的一组延伸辐射体。电缆不得与地网扁铁缠绞，下埋长度应大于15m。2、地埋铠装电力电缆两边均需用3米热镀锌钢管做引下及引上保护，且电力电缆屏蔽层在两边与基站地网做可靠接地,保护钢管用抱箍与市电终端杆和机房墙面必须作不少于3处的固定。3、铠装电缆在终端杆作引接时必须做回水弯处理，做法：电缆先在电杆横担处绕缠两圈（不得超过三圈），电缆开口应朝下与架空电力线接。4、地埋沟与机房散水坡相接处，须用水泥和砂石复原处理。引入孔洞用防火泥做堵塞处理。5、电力电缆引入需走专门预留孔洞引入，或在离配电箱安装位置较近处开墙洞引入，不得直接从馈线窗引入进机房，破墙处需恢复。（二）交流配电箱安装1、配电箱须使用膨胀螺丝固定安装在市电进线孔侧并位于室内接地铜排的左侧下方，箱底距地面约1400mm左右为宜。2、配电箱必须做接地处理，用16平方铜线配铜头与室内接地铜排可靠连接3、接头需用合适的铜鼻子并用夜压钳压紧接牢，三相电源线头需用红、绿、黄三色包扎。4、配电箱安装必须牢靠，安装端正，箱面不得有施工灰土（三）防雷地网埋设1、地网采用闭合环形，在机房和铁塔塔座周围2-5米范围内开挖一圈宽约0.4米，深0.5-0.7米的沟（根据实际情况开挖），敷设40mm×4mm热镀锌扁钢作为机房地网的环形接地体。2、在环行地网内每隔3米（不大于垂直接地体长度的2倍）埋设一根50mm×50mm×5mm×1500mm的热镀锌角钢做垂直接地体（如果岩石山土，每隔2米埋设一根1米角钢地桩），垂直接地体与环形接地体之间焊接连通，在焊接处用沥青作防腐处理，方便雷电流的泄放。用接地扁钢电焊连接每个角钢接地极，接地扁钢连接必须搭接满焊(不可单点焊接)，搭接长度不小于自身宽度的2倍，电焊四边焊接；3、地网凡电焊过的地方必须做防腐处理，首先清除焊渣，表面除锈，涂防锈漆或涂沥青防锈（涂上第一道沥青，包缠麻布或玻璃丝带，而后涂上第二道沥青方可回填土夯实封闭）。4、在机房和铁塔四周的一圈环形外，还必须沿虚线方向延伸至少2-4处接地扁钢（视接地电阻情况），形成辐射状向大地散开，每组延伸辐射体24米（用4根6米扁钢），并视情况可加降阻剂，保证雷电流泄放的最大接触面积。5、机房地网与铁塔地网之间作不少于三处的等电位连接，每隔3米相互连通一次，互相组成联合地网。6、如果基站有专用变压器的，基站地网应与变压器地网使用40mm×4mm热镀锌扁钢两端焊接连通，使整个基站地网成为一组联合接地体。当有雷电侵袭基站时，保证基站各接地地网处于同一个电位，防止由于未做联合接地，造成的电位反击。机房地网施工参考示意图7、楼顶抱杆、支架、桅杆与建筑物顶部避雷带相连，利用建筑物自身地网时，需对建筑物自身地网进行测试，要求达到5Ω以下，方可使用。室外走线架抱杆必须就近与房屋避雷网相连，连接点必须焊接良好,并对焊接点进行防锈防腐处理。8、接地电阻要求＜5，部分地处高山周边土壤电阻率大于3500Ωm的基站接地建设确有难度时，接地电阻可以适当放宽到10以下；基站地网应符合联合接地及等电位原理。（四）室内接地防雷施工：1．均压环安装：A、在机房内部设立室内均压等电位环，即用40mm×4mm热镀锌扁钢沿机房走线架布放“口子形”均压环，并且均压环与室外地网不少于两处（扁铁不同方向入内）直接焊接连通，所安装的设备保护地均与机房均压环就近连通，而工作地接在室内大铜牌上。B、均压环的任一边靠近拐角处的第一个挂卡距拐角处的间距为40cm，其余挂卡间距应在60cm与90cm之间。C、靠墙一面的挂卡要用绝缘子来固定，靠近走线架的挂卡固定在走线架上，若走线架上没有标准的固定孔，则需要用电钻来钻孔。D、均压环与两边墙面之间的距离为10cm。E、均压环安装要求平直美观。F、均压环与接地体的连接方式有两种，如下图，方式（a）为优选接线方式，只要均压环两端有两个接地体，就采用此方式，分别用一根50平方的铜导线所均压环的两端中点连接到接地体上。如果只有一个接地引入点，则要采用方式（b），分别用2根50平方的铜导线把均压环的对...
