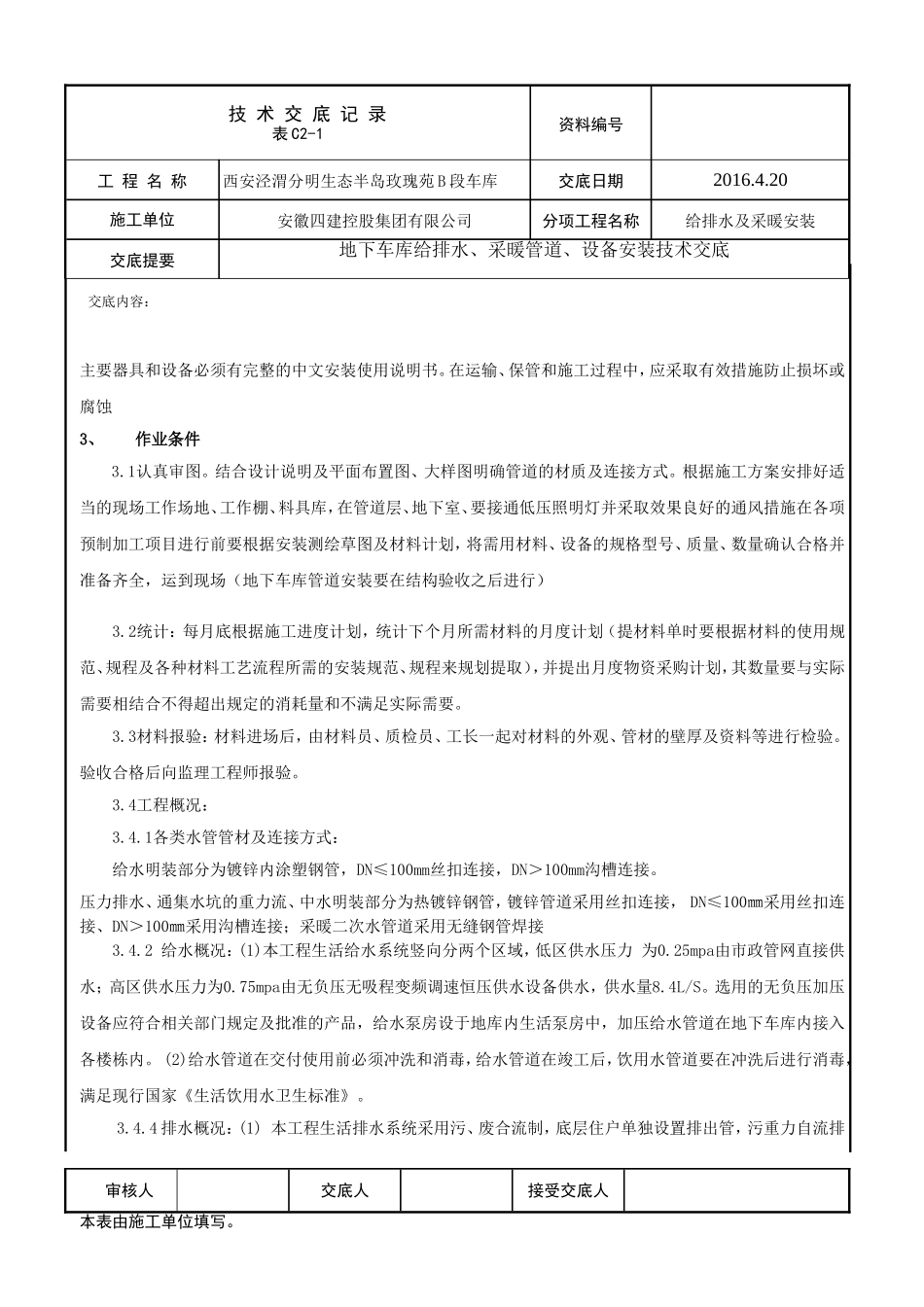

技术交底记录表C2-1资料编号工程名称西安泾渭分明生态半岛玫瑰苑B段车库交底日期2016.4.20施工单位安徽四建控股集团有限公司分项工程名称给排水及采暖安装交底提要地下车库给排水、采暖管道、设备安装技术交底交底内容：一、施工准备1、主要机具1.1机具：套丝机、砂轮锯、煨弯机、砂轮机、电焊机、台钻、手电钻、电锤、电动水压泵、打磨机、滚槽机等。1.2工具：套丝机（套丝板）、圆丝板、管钳、链钳、活扳子、手据、手锤、大锤、螺丝板、压力案、台虎钳、克丝钳、改锥、气焊工具等。1.3量具：电子测平仪（水平尺）、钢卷尺、线坠、焊口检测器、卡尺、小线等。应保证以上机具设备满足施工安装要求，且不存在安全隐患。2、材料2.1本地下车库工程采暖二次水采用无缝管；给水采用内衬塑热镀锌钢管；中水、压力排水、通集水坑的重力排水都采用热镀锌钢管。以上管材及其管件、附属制品必须符合国家或部颁标准有关质量、技术要求，并有出厂合格证明。2.2无缝钢管的内外表面不得有裂缝、折叠、轧折、离层、发纹和结疤缺陷存在，保证钢管的表面光滑和情节，壁厚和外径不得超过负偏差，不存在厚度的差异，保证管道具有较高的质量保证。衬塑钢管内外表面应光滑，不得有气泡、裂纹、脱皮、伤痕、凹陷、色泽不均等缺陷，无离层现象，两端截面与管轴线成垂直.（要分清冷热用途的衬塑水管），生活给水系统所涉及的材料必须达到现行饮用水卫生标准镀锌钢管内外表面应光滑，不允许有折叠、裂纹、分层、搭焊、断弧、烧穿及其他深度超过壁厚下偏差的缺陷存在；钢管的镀锌层内外表面应完整，不允许有未镀上锌的黑斑和气泡存在，色泽要一致管材表面喷码清晰，喷码所示产品品名、规格、型号应与订单一致。水暖设备及钢板、角钢、槽钢、“U”型卡、吊卡、防锈漆、电焊条等。必须符合国家或部颁标准有关质量、技术要求，并有出厂合格证明及有效的检测报告。各种连接管件不得有砂眼、裂纹、偏扣、乱扣、丝扣不全和角度不准等现象。各种阀门的外观要规矩无损伤，阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩，表面光洁，无裂纹、开关灵活，手轮完整无损坏，有出厂合格证阀体严密性好，阀杆不得弯曲，安装前应按设计要求或施工规范、规定进行强度和严密性试验。审核人交底人接受交底人本表由施工单位填写。技术交底记录表C2-1资料编号工程名称西安泾渭分明生态半岛玫瑰苑B段车库交底日期2016.4.20施工单位安徽四建控股集团有限公司分项工程名称给排水及采暖安装交底提要地下车库给排水、采暖管道、设备安装技术交底交底内容：主要器具和设备必须有完整的中文安装使用说明书。在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀3、作业条件3.1认真审图。结合设计说明及平面布置图、大样图明确管道的材质及连接方式。根据施工方案安排好适当的现场工作场地、工作棚、料具库，在管道层、地下室、要接通低压照明灯并采取效果良好的通风措施在各项预制加工项目进行前要根据安装测绘草图及材料计划，将需用材料、设备的规格型号、质量、数量确认合格并准备齐全，运到现场（地下车库管道安装要在结构验收之后进行）3.2统计：每月底根据施工进度计划，统计下个月所需材料的月度计划（提材料单时要根据材料的使用规范、规程及各种材料工艺流程所需的安装规范、规程来规划提取），并提出月度物资采购计划，其数量要与实际需要相结合不得超出规定的消耗量和不满足实际需要。3.3材料报验：材料进场后，由材料员、质检员、工长一起对材料的外观、管材的壁厚及资料等进行检验。验收合格后向监理工程师报验。3.4工程概况：3.4.1各类水管管材及连接方式：给水明装部分为镀锌内涂塑钢管，DN≤100mm丝扣连接，DN＞100mm沟槽连接。压力排水、通集水坑的重力流、中水明装部分为热镀锌钢管，镀锌管道采用丝扣连接，DN≤100㎜采用丝扣连接、DN＞100㎜采用沟槽连接；采暖二次水管道采用无缝钢管焊接3.4.2给水概况：(1)本工程生活给水系统竖向分两个区域，低区供水压力为0.25mpa由市政管网直接供水；高区供水压力为0.75mpa由无负压无吸程变频调速恒压供水设备供水，供水量8.4L/S。选用的无负压加压设...
