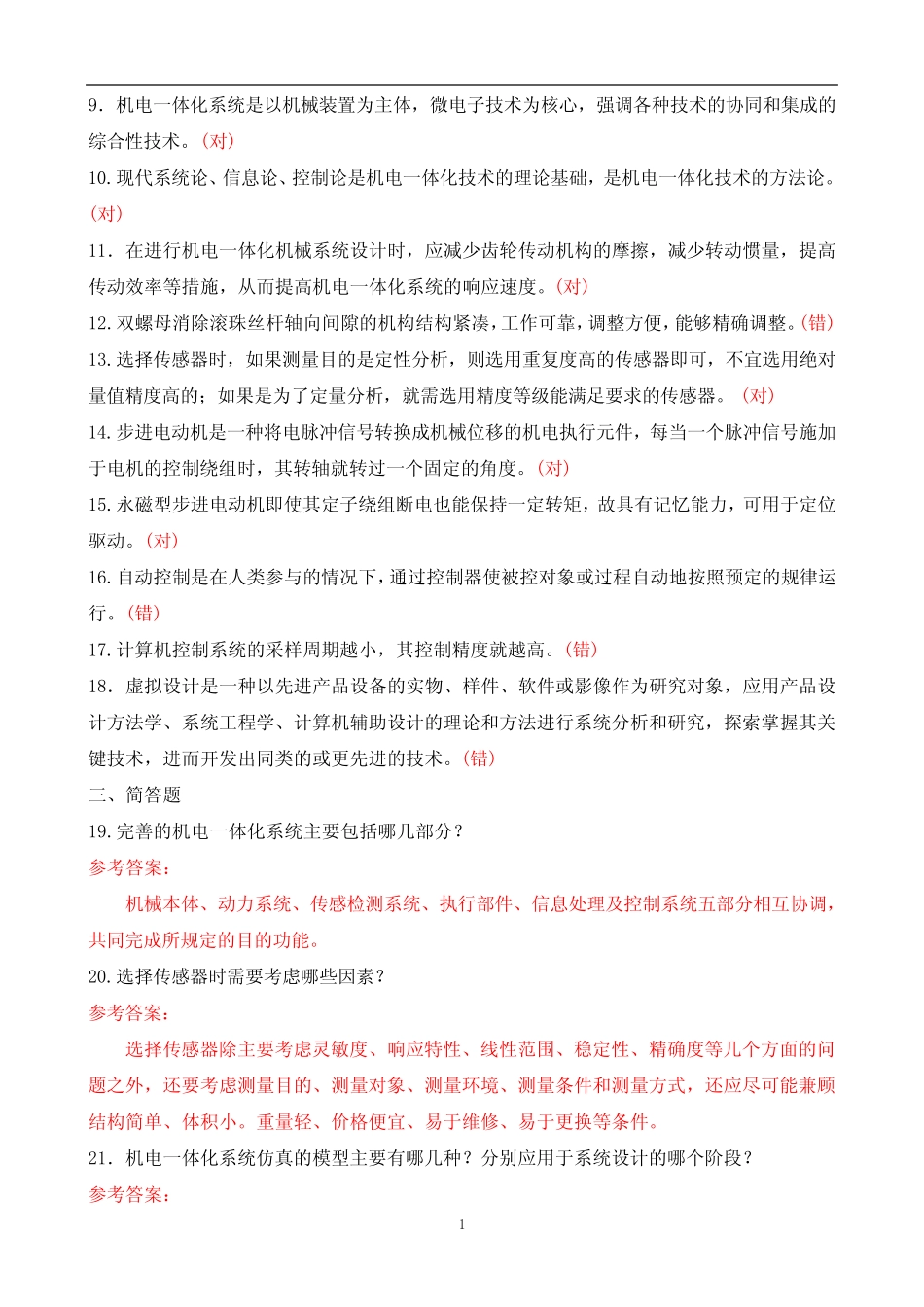

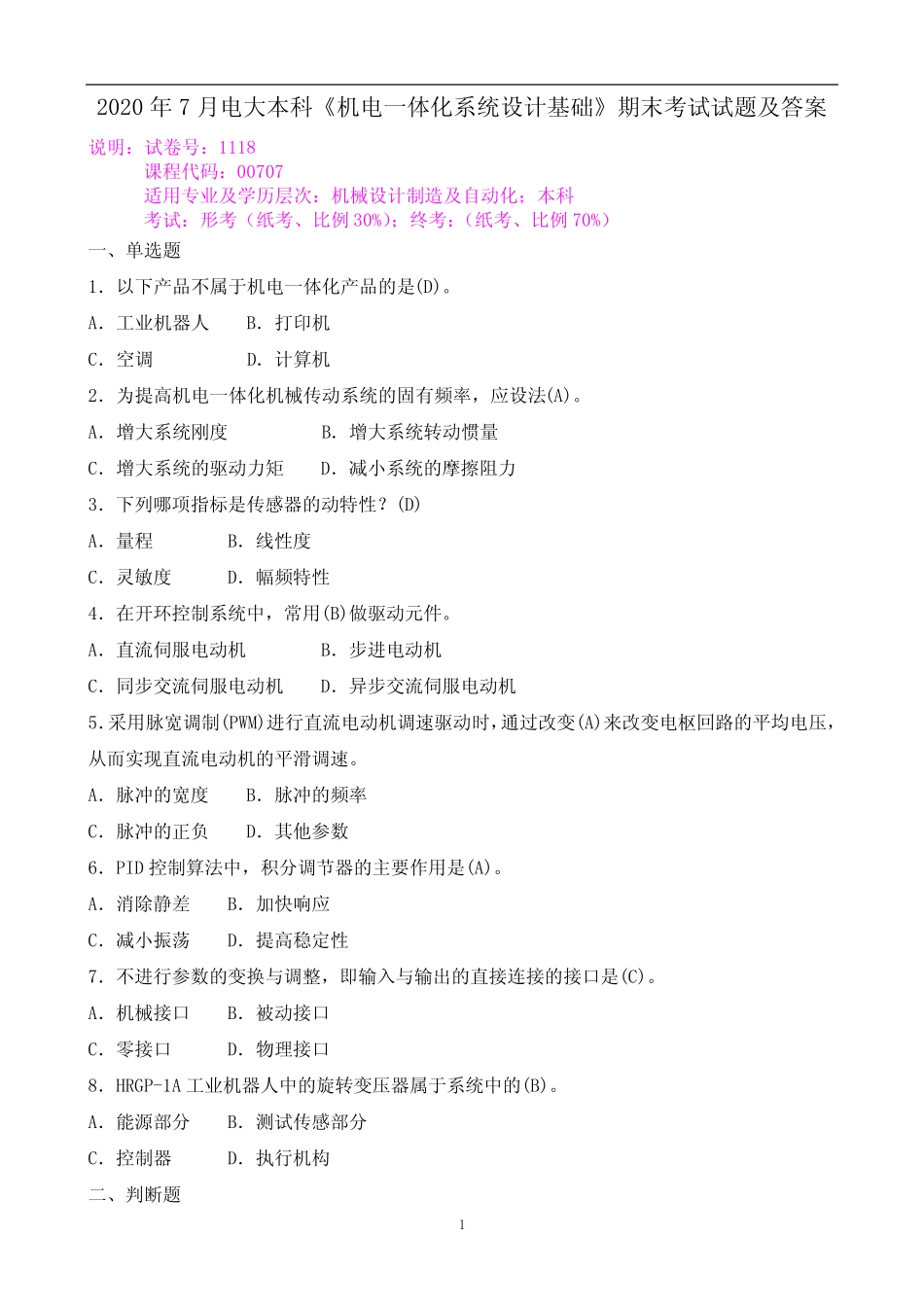

12020年7月电大本科《机电一体化系统设计基础》期末考试试题及答案说明：试卷号：1118课程代码：00707适用专业及学历层次：机械设计制造及自动化；本科考试：形考（纸考、比例30%）；终考：（纸考、比例70%）一、单选题1．以下产品不属于机电一体化产品的是(D)。A．工业机器人B．打印机C．空调D．计算机2．为提高机电一体化机械传动系统的固有频率，应设法(A)。A．增大系统刚度B．增大系统转动惯量C．增大系统的驱动力矩D．减小系统的摩擦阻力3．下列哪项指标是传感器的动特性？(D)A．量程B．线性度C．灵敏度D．幅频特性4．在开环控制系统中，常用(B)做驱动元件。A．直流伺服电动机B．步进电动机C．同步交流伺服电动机D．异步交流伺服电动机5．采用脉宽调制(PWM)进行直流电动机调速驱动时，通过改变(A)来改变电枢回路的平均电压，从而实现直流电动机的平滑调速。A．脉冲的宽度B．脉冲的频率C．脉冲的正负D．其他参数6．PID控制算法中，积分调节器的主要作用是(A)。A．消除静差B．加快响应C．减小振荡D．提高稳定性7．不进行参数的变换与调整，即输入与输出的直接连接的接口是(C)。A．机械接口B．被动接口C．零接口D．物理接口8．HRGP-1A工业机器人中的旋转变压器属于系统中的(B)。A．能源部分B．测试传感部分C．控制器D．执行机构二、判断题19．机电一体化系统是以机械装置为主体，微电子技术为核心，强调各种技术的协同和集成的综合性技术。(对)10.现代系统论、信息论、控制论是机电一体化技术的理论基础，是机电一体化技术的方法论。(对)11．在进行机电一体化机械系统设计时，应减少齿轮传动机构的摩擦，减少转动惯量，提高传动效率等措施，从而提高机电一体化系统的响应速度。(对)12.双螺母消除滚珠丝杆轴向间隙的机构结构紧凑，工作可靠，调整方便，能够精确调整。(错)13.选择传感器时，如果测量目的是定性分析，则选用重复度高的传感器即可，不宜选用绝对量值精度高的；如果是为了定量分析，就需选用精度等级能满足要求的传感器。(对)14.步进电动机是一种将电脉冲信号转换成机械位移的机电执行元件，每当一个脉冲信号施加于电机的控制绕组时，其转轴就转过一个固定的角度。(对)15.永磁型步进电动机即使其定子绕组断电也能保持一定转矩，故具有记忆能力，可用于定位驱动。(对)16.自动控制是在人类参与的情况下，通过控制器使被控对象或过程自动地按照预定的规律运行。(错)17.计算机控制系统的采样周期越小，其控制精度就越高。(错)18．虚拟设计是一种以先进产品设备的实物、样件、软件或影像作为研究对象，应用产品设计方法学、系统工程学、计算机辅助设计的理论和方法进行系统分析和研究，探索掌握其关键技术，进而开发出同类的或更先进的技术。(错)三、简答题19.完善的机电一体化系统主要包括哪几部分？参考答案：机械本体、动力系统、传感检测系统、执行部件、信息处理及控制系统五部分相互协调，共同完成所规定的目的功能。20.选择传感器时需要考虑哪些因素？参考答案：选择传感器除主要考虑灵敏度、响应特性、线性范围、稳定性、精确度等几个方面的问题之外，还要考虑测量目的、测量对象、测量环境、测量条件和测量方式，还应尽可能兼顾结构简单、体积小。重量轻、价格便宜、易于维修、易于更换等条件。21．机电一体化系统仿真的模型主要有哪几种？分别应用于系统设计的哪个阶段？参考答案：1机电一体化系统的仿真模型主要有：物理模型、数学模型和描述模型。当仿真模型是物理模型时，为（全）物理仿真；是数学模型时，称之为数学（计算机）仿真。用已研制出来的系统中的实际部件或子系统代替部分数学模型所构成的仿真称为半物理仿真。计算机仿真、半物理仿真、全物理仿真分别应用在分析设计阶段（软件级）、部件及子系统研制阶段（软件一硬件级）、系统研制阶段（硬件级）。四、计算题22.经济型数控车床的进给系统，通常是采用步进电动机驱动滚珠丝杠、带动刀架或工作台作直线往复运动。所选三相六拍步进电动机的转子有80齿，所选丝杆基本导程为6mm，设计的进给系统脉冲当量为0.Olmm，请计算中间齿轮的传动比。参考答案：五、综合题23.分析图中整体式PLC的各组成部分中CPU、存储器、电源、输入／输出单元的功能。参考答案：
