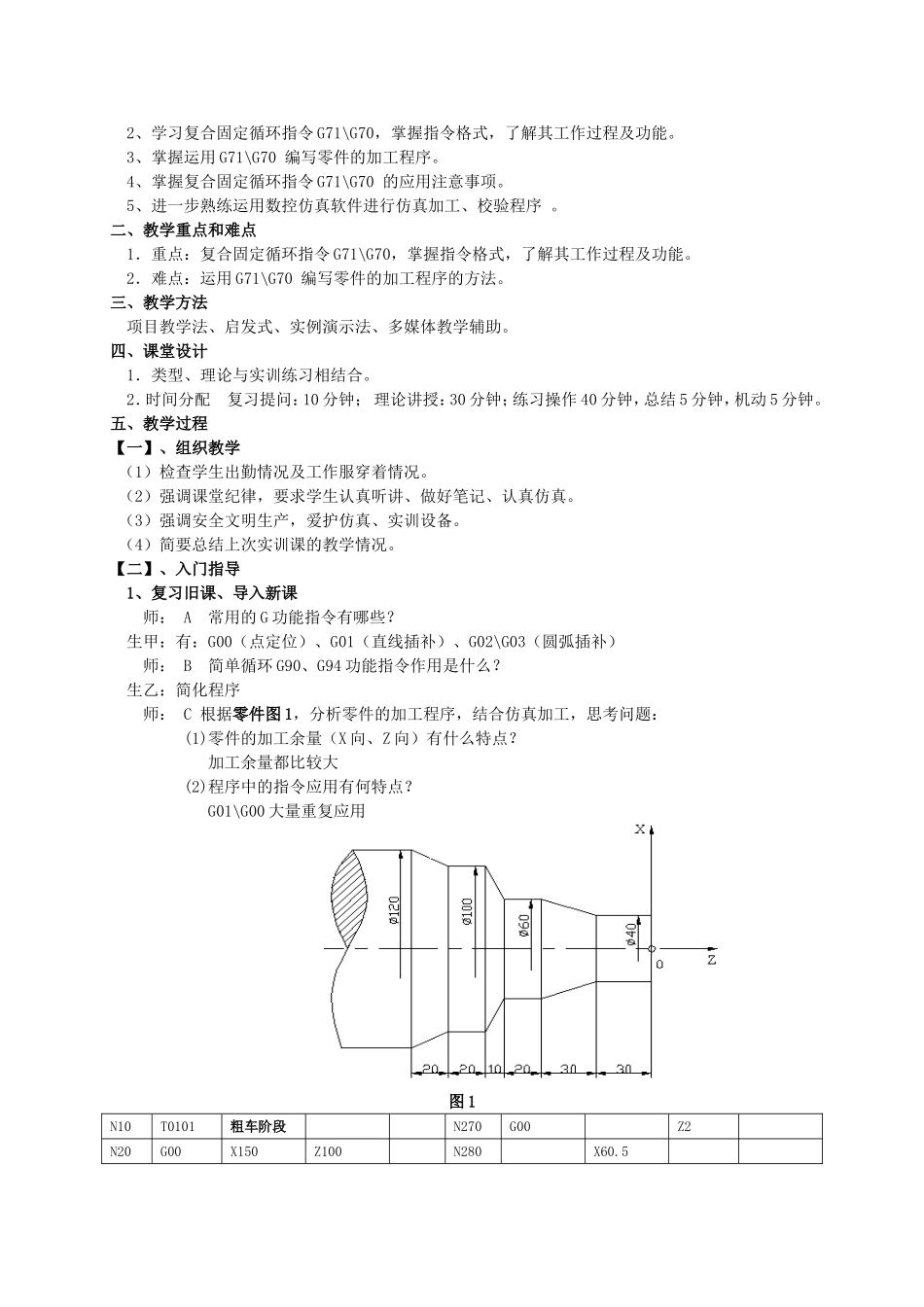

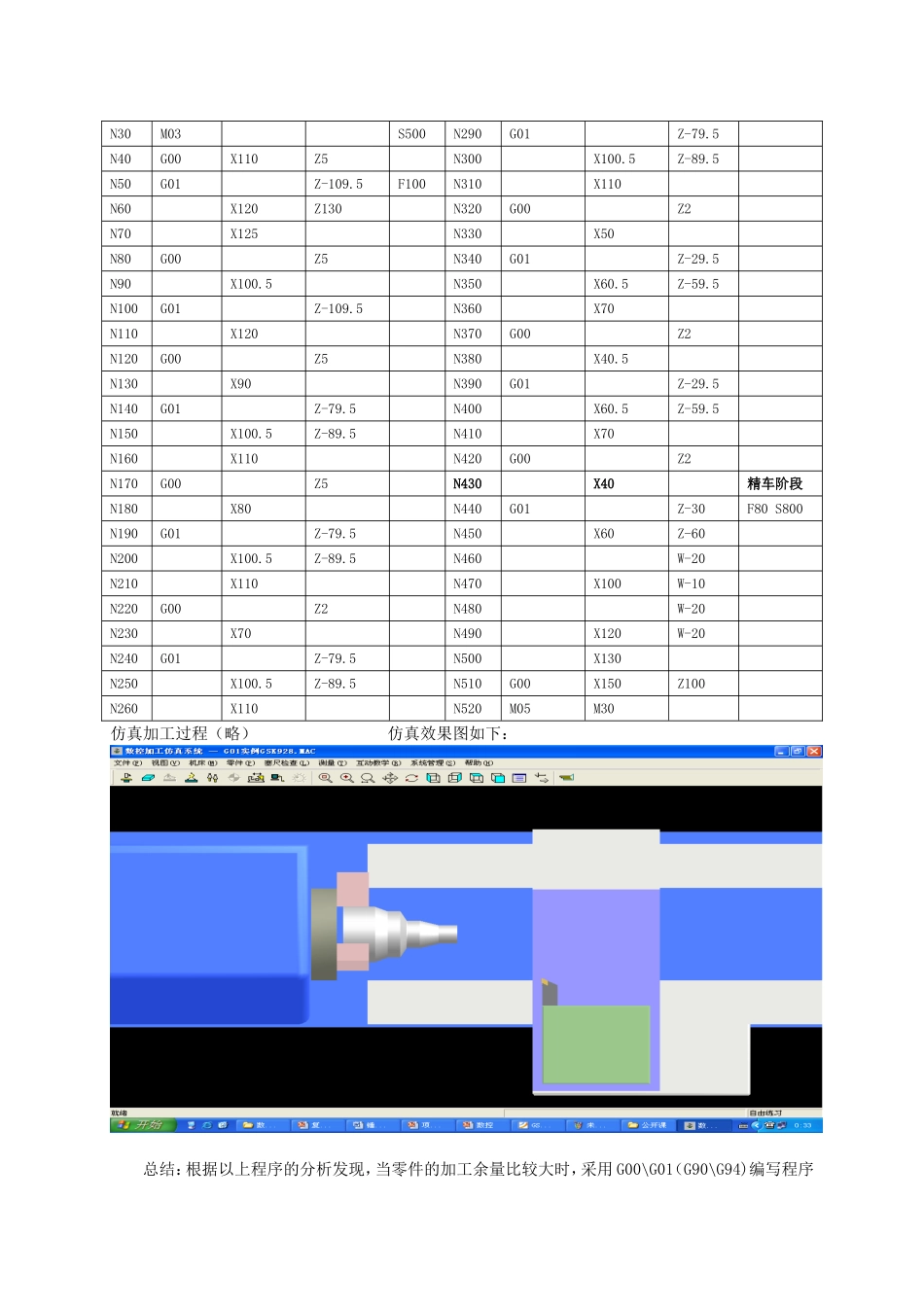

实训观摩教学教案项目九数控车编程（3）--------复合循环指令G71/G70的应用鲁中技术学院实训处机加工教研室一、教学目的和要求1、巩固数控车编程指令G00、G01\G02\G03的使用方法。2、学习复合固定循环指令G71\G70，掌握指令格式，了解其工作过程及功能。3、掌握运用G71\G70编写零件的加工程序。4、掌握复合固定循环指令G71\G70的应用注意事项。5、进一步熟练运用数控仿真软件进行仿真加工、校验程序。二、教学重点和难点1．重点：复合固定循环指令G71\G70，掌握指令格式，了解其工作过程及功能。2．难点：运用G71\G70编写零件的加工程序的方法。三、教学方法项目教学法、启发式、实例演示法、多媒体教学辅助。四、课堂设计1．类型、理论与实训练习相结合。2．时间分配复习提问：10分钟；理论讲授：30分钟；练习操作40分钟，总结5分钟，机动5分钟。五、教学过程【一】、组织教学（1）检查学生出勤情况及工作服穿着情况。（2）强调课堂纪律，要求学生认真听讲、做好笔记、认真仿真。（3）强调安全文明生产，爱护仿真、实训设备。（4）简要总结上次实训课的教学情况。【二】、入门指导1、复习旧课、导入新课师：A常用的G功能指令有哪些？生甲：有：G00（点定位）、G01（直线插补）、G02\G03（圆弧插补）师：B简单循环G90、G94功能指令作用是什么？生乙：简化程序师：C根据零件图1，分析零件的加工程序，结合仿真加工，思考问题：(1)零件的加工余量（X向、Z向）有什么特点？加工余量都比较大(2)程序中的指令应用有何特点？G01\G00大量重复应用图1N10T0101粗车阶段N270G00Z2N20G00X150Z100N280X60.5N30M03S500N290G01Z-79.5N40G00X110Z5N300X100.5Z-89.5N50G01Z-109.5F100N310X110N60X120Z130N320G00Z2N70X125N330X50N80G00Z5N340G01Z-29.5N90X100.5N350X60.5Z-59.5N100G01Z-109.5N360X70N110X120N370G00Z2N120G00Z5N380X40.5N130X90N390G01Z-29.5N140G01Z-79.5N400X60.5Z-59.5N150X100.5Z-89.5N410X70N160X110N420G00Z2N170G00Z5N430X40精车阶段N180X80N440G01Z-30F80S800N190G01Z-79.5N450X60Z-60N200X100.5Z-89.5N460W-20N210X110N470X100W-10N220G00Z2N480W-20N230X70N490X120W-20N240G01Z-79.5N500X130N250X100.5Z-89.5N510G00X150Z100N260X110N520M05M30仿真加工过程（略）仿真效果图如下：总结：根据以上程序的分析发现，当零件的加工余量比较大时，采用G00\G01（G90\G94)编写程序将会使程序段变得比较长，不仅费时费力，并且不易检查。而采用G71\G70复合循环指令则可以解决以上问题。2、讲授新课项目九数控车编程（3）--------内(外)径复合循环G71/G70的应用演示编程原理图（FLASH播放）（一）指令概述G71指令称为内/外径粗车循环，适于毛坯料外径和内径的粗车加工。在G71指令后描述零件精加工轮廓，数控系统根据加工程序所描述的轮廓形状和G71指令内的各参数自动生成加工路径，进行轮廓粗车。一般和G70（轮廓精车）一起使用。（二）加工过程1、数控系统首先根据用户编写的精加工轮廓，在预留出X和Z向精加工余量△U和△W后，计算出粗加工实际轮廓的各个坐标值。2、刀具按照层切法将余量去除（刀具向X向进刀△d,切削外圆后按e值45°退刀，循环切削直至粗加工余量被切除）。3、工件斜面和圆弧部分形成台阶状表面，然后再按精加工轮廓光整表面最终形成在工件X向留有△U大小的余量、Z向留有△W大小余量的轴。4、粗加工结束后，使用G71指令完成精加工。（三）指令格式由于数控系统不同，G71格式会有不同。1、GSK928数控系统：指令格式：Ｇ７１Ｘ（Ｕ）___Ｉ__Ｋ__Ｌ___Ｆ___；参数含义：X（U）—精加工轮廓起点的X轴坐标值。I—X轴方向每次进刀量，直径值表示，无符号数。K—X轴方向每次退刀量，直径值表示，无符号数。L—描述最终轨迹的程序段数量（不包括自身）。范围:1—99F—切削速度。循环执行过程如上图所示①X轴快速进给I的距离。②Z轴切削进给，进给终点由系统自动计算。③X轴以F速度退K的距离。④Z轴快速退回起点。⑤X轴进给I+K的距离。⑥重复②—⑤的过程直到X方向到达指令中X指定的位置。⑦按最终轨迹路线执行，并加工出最终轨迹描述的形状。举例一：利用GSK928数控系统的...
