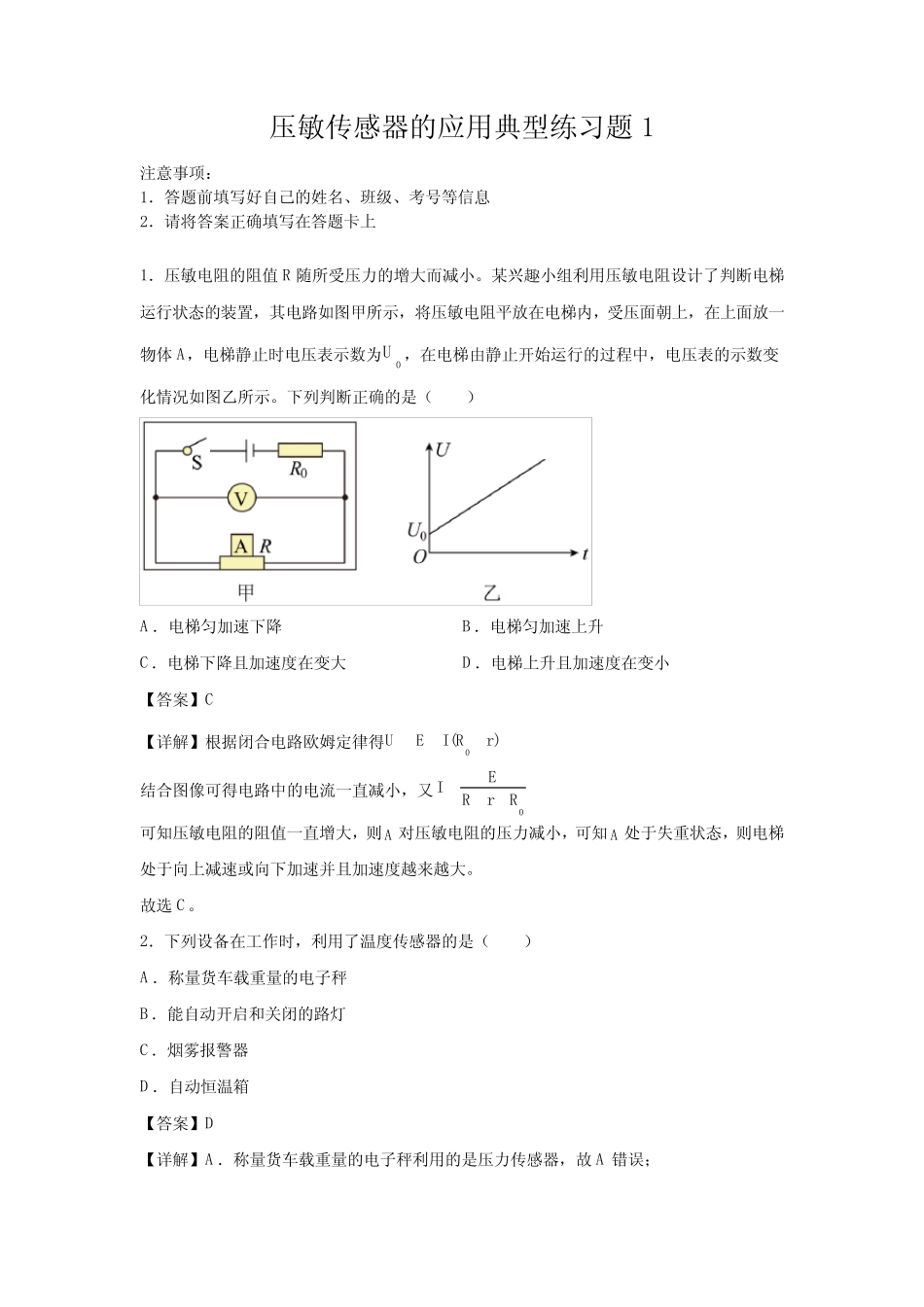

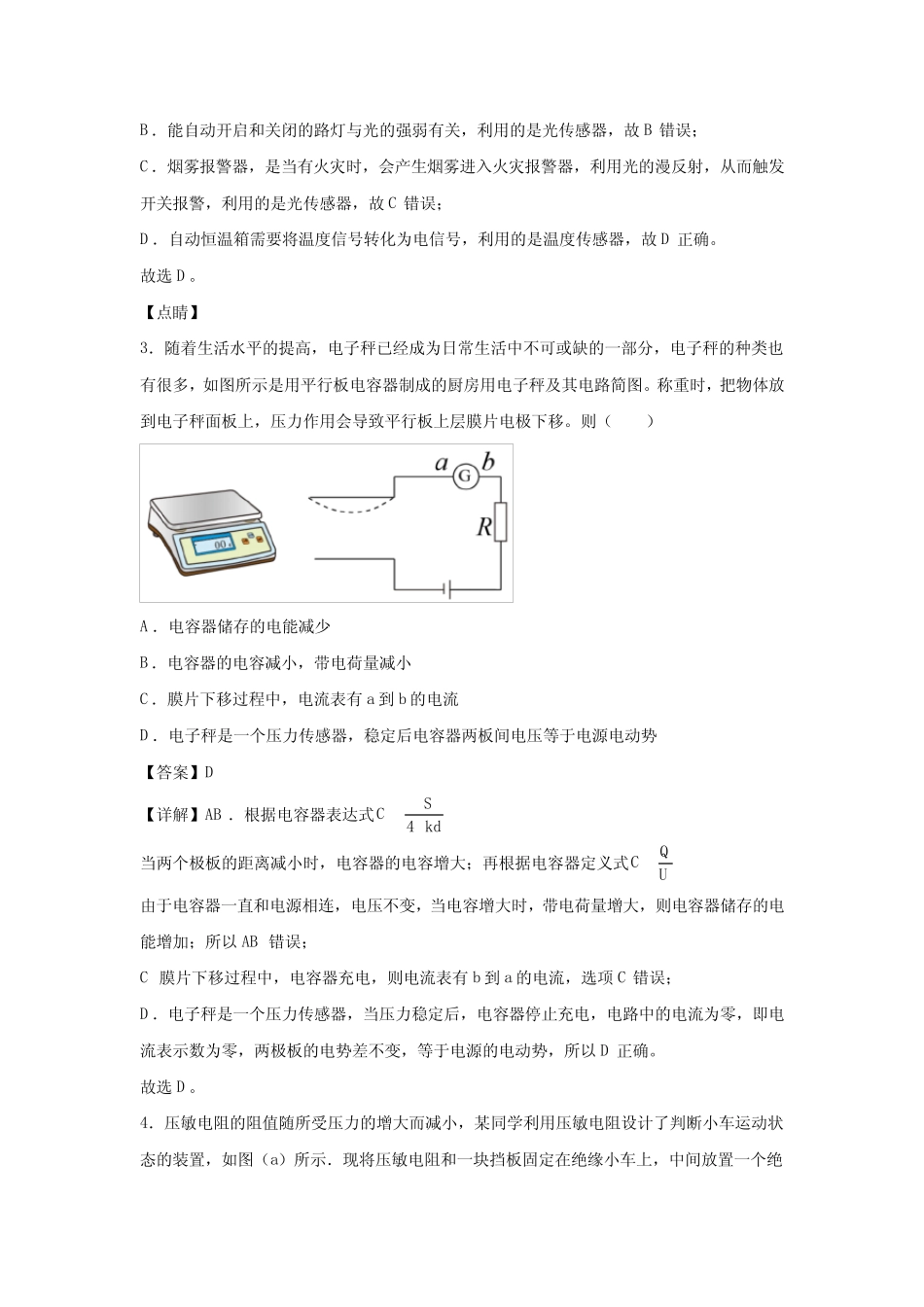

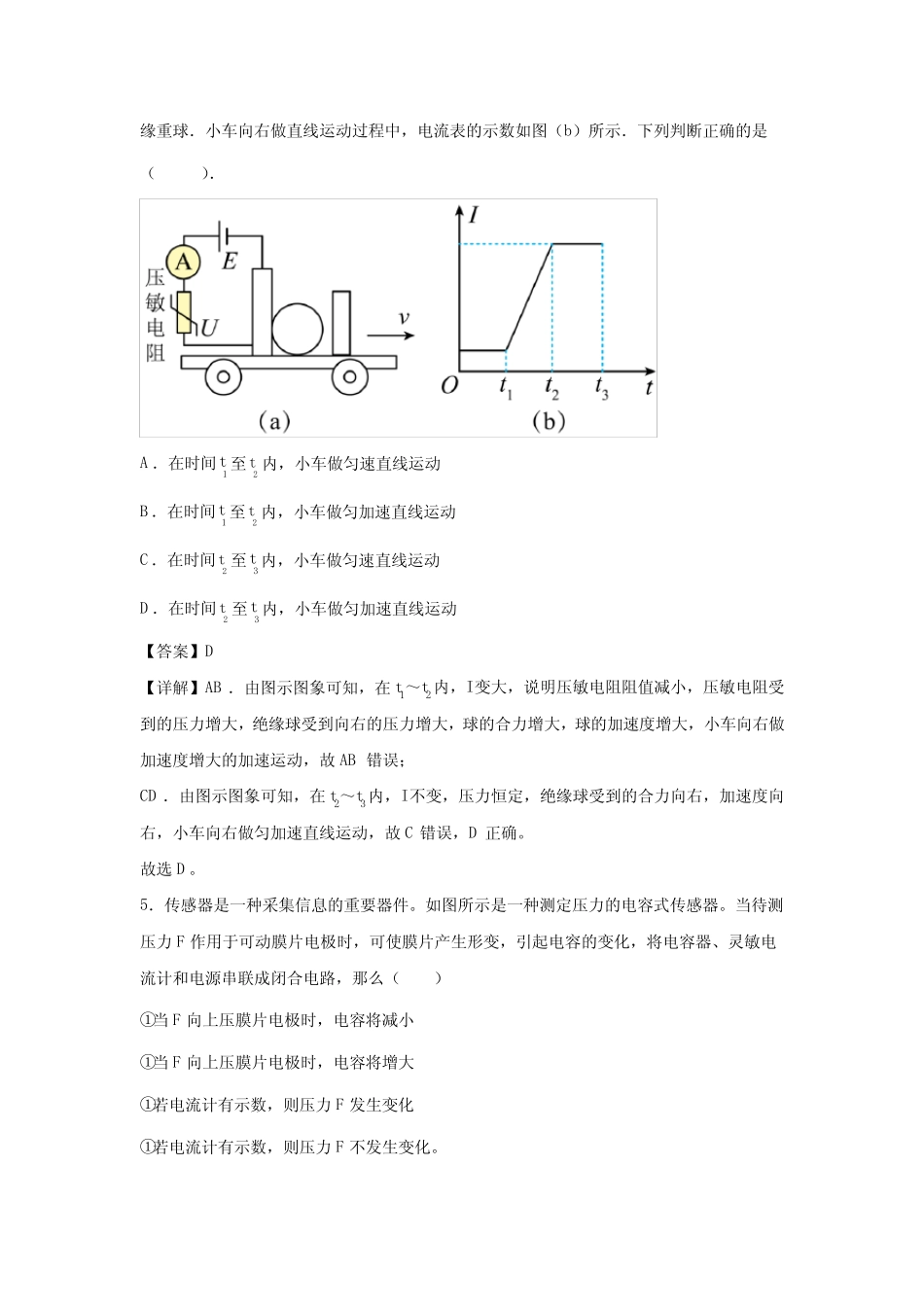

压敏传感器的应用典型练习题1注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．压敏电阻的阻值R随所受压力的增大而减小。某兴趣小组利用压敏电阻设计了判断电梯运行状态的装置，其电路如图甲所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体A，电梯静止时电压表示数为0U，在电梯由静止开始运行的过程中，电压表的示数变化情况如图乙所示。下列判断正确的是（）A．电梯匀加速下降B．电梯匀加速上升C．电梯下降且加速度在变大D．电梯上升且加速度在变小【答案】C【详解】根据闭合电路欧姆定律得0()UEIRr结合图像可得电路中的电流一直减小，又0EIRrR可知压敏电阻的阻值一直增大，则A对压敏电阻的压力减小，可知A处于失重状态，则电梯处于向上减速或向下加速并且加速度越来越大。故选C。2．下列设备在工作时，利用了温度传感器的是（）A．称量货车载重量的电子秤B．能自动开启和关闭的路灯C．烟雾报警器D．自动恒温箱【答案】D【详解】A．称量货车载重量的电子秤利用的是压力传感器，故A错误；B．能自动开启和关闭的路灯与光的强弱有关，利用的是光传感器，故B错误；C．烟雾报警器，是当有火灾时，会产生烟雾进入火灾报警器，利用光的漫反射，从而触发开关报警，利用的是光传感器，故C错误；D．自动恒温箱需要将温度信号转化为电信号，利用的是温度传感器，故D正确。故选D。【点睛】3．随着生活水平的提高，电子秤已经成为日常生活中不可或缺的一部分，电子秤的种类也有很多，如图所示是用平行板电容器制成的厨房用电子秤及其电路简图。称重时，把物体放到电子秤面板上，压力作用会导致平行板上层膜片电极下移。则（）A．电容器储存的电能减少B．电容器的电容减小，带电荷量减小C．膜片下移过程中，电流表有a到b的电流D．电子秤是一个压力传感器，稳定后电容器两板间电压等于电源电动势【答案】D【详解】AB．根据电容器表达式4SCkd当两个极板的距离减小时，电容器的电容增大；再根据电容器定义式QCU由于电容器一直和电源相连，电压不变，当电容增大时，带电荷量增大，则电容器储存的电能增加；所以AB错误；C膜片下移过程中，电容器充电，则电流表有b到a的电流，选项C错误；D．电子秤是一个压力传感器，当压力稳定后，电容器停止充电，电路中的电流为零，即电流表示数为零，两极板的电势差不变，等于电源的电动势，所以D正确。故选D。4．压敏电阻的阻值随所受压力的增大而减小，某同学利用压敏电阻设计了判断小车运动状态的装置，如图（a）所示．现将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表的示数如图（b）所示．下列判断正确的是（）．A．在时间1t至2t内，小车做匀速直线运动B．在时间1t至2t内，小车做匀加速直线运动C．在时间2t至3t内，小车做匀速直线运动D．在时间2t至3t内，小车做匀加速直线运动【答案】D【详解】AB．由图示图象可知，在t1～t2内，I变大，说明压敏电阻阻值减小，压敏电阻受到的压力增大，绝缘球受到向右的压力增大，球的合力增大，球的加速度增大，小车向右做加速度增大的加速运动，故AB错误；CD．由图示图象可知，在t2～t3内，I不变，压力恒定，绝缘球受到的合力向右，加速度向右，小车向右做匀加速直线运动，故C错误，D正确。故选D。5．传感器是一种采集信息的重要器件。如图所示是一种测定压力的电容式传感器。当待测压力F作用于可动膜片电极时，可使膜片产生形变，引起电容的变化，将电容器、灵敏电流计和电源串联成闭合电路，那么（）①当F向上压膜片电极时，电容将减小①当F向上压膜片电极时，电容将增大①若电流计有示数，则压力F发生变化①若电流计有示数，则压力F不发生变化。A．①①B．①①C．①①D．①①【答案】C【详解】①①当F向上压膜片电极时，板间距离减小，由电容的决定式4πrSCkd可知电容器的电容将增大，故①错误、①正确；①①当F变化时，电容变化，而板间电压不变，由Q=CU故电容器所带电荷量Q发生变化，电容器将发生充、放电现象，回路中有电流，电流计有示数；反之，电流计有示数时，压力F必发生变化，故①正...
