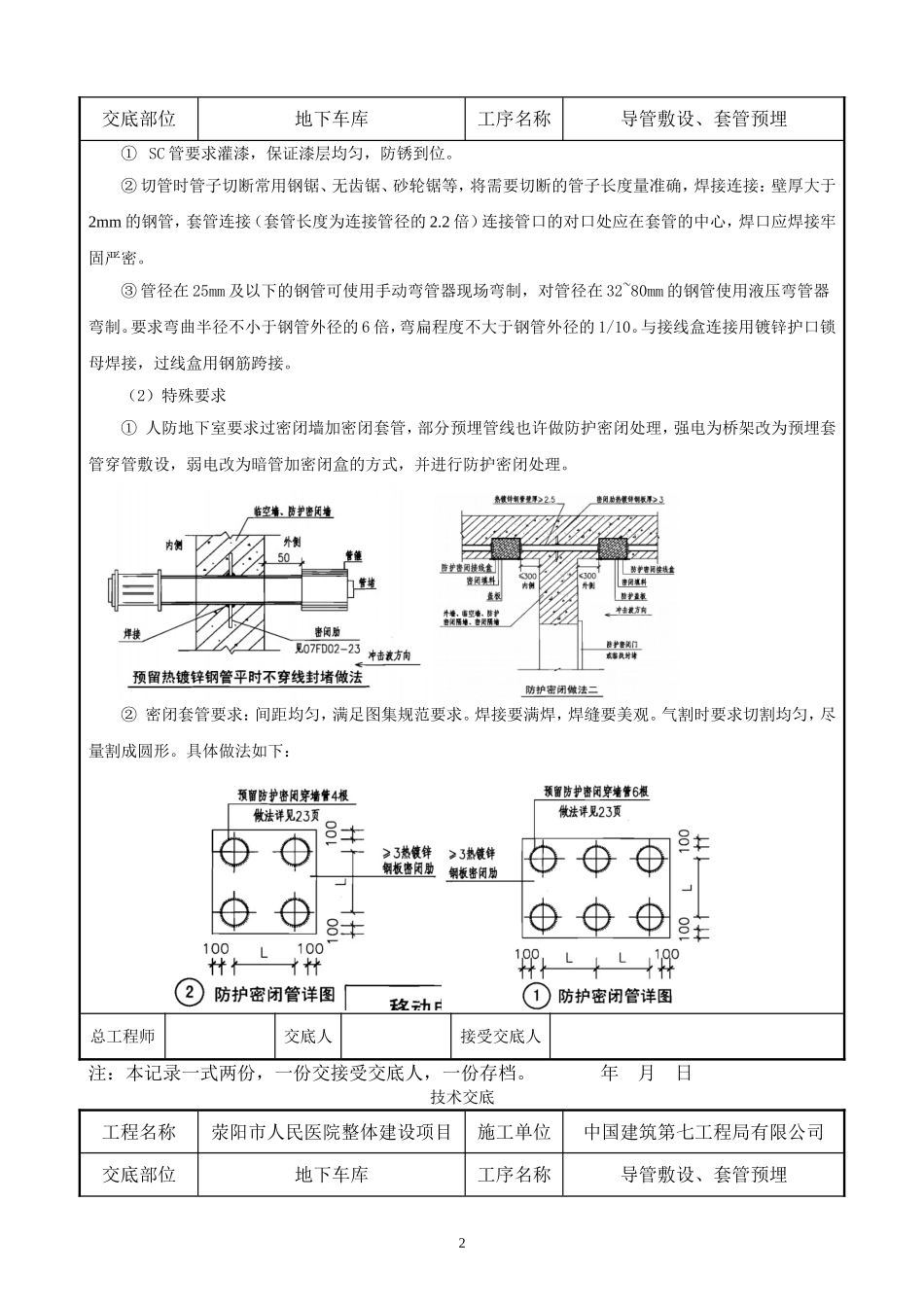

技术交底工程名称荥阳市人民医院整体建设项目施工单位中国建筑第七工程局有限公司交底部位地下车库工序名称导管敷设、套管预埋交底内容：一、施工准备1.材料准备：主材：本道工序涉及的材料比较多，要求仔细看图纸，弄清楚需要用的材料，地下二层人防用的线管为SC管，地下一层照明系统用中型PVC管，智能与信息系统、消防联动用JDG管。地下室人防过密闭墙要求预留套管，套管为镀锌钢管。其他材料：焊条、铁钉、扎丝、胶带、锯末、油漆、泡沫板、专用管子接头、护口、锁母。2.机械和工具：电焊机、套丝机、氧气乙炔、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3.技术准备：3.1熟悉图纸，仔细阅读设计说明，参照相对应的图集规范掌握施工方法。尤其是地下人防，要求等级比较高，严格按照图纸及规范要求施工。3.2土建的结构体是水电设备和管线安装的根基，施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系，如有不清楚的地方或发现问题应及时请土建解决。3.3施工之前技术人员应通盘考虑土建、水电设备各系统，绘制有各种电气接线盒准确定位尺寸的施工详图。二、工作内容密闭套管预制、接线盒预制、测量放线定位、套管预埋、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护。三、施工工艺1.SC管预埋1.1焊接钢管施工主要工艺流程管线灌漆防腐→预制加工（切管、煨弯）→固定线盒→暗管敷设→管路连接→跨接地线→变形缝处理。1.2操作工艺（1）基本要求总工程师交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。年月日技术交底工程名称荥阳市人民医院整体建设项目施工单位中国建筑第七工程局有限公司1交底部位地下车库工序名称导管敷设、套管预埋①SC管要求灌漆，保证漆层均匀，防锈到位。②切管时管子切断常用钢锯、无齿锯、砂轮锯等，将需要切断的管子长度量准确，焊接连接：壁厚大于2mm的钢管，套管连接（套管长度为连接管径的2.2倍）连接管口的对口处应在套管的中心，焊口应焊接牢固严密。③管径在25mm及以下的钢管可使用手动弯管器现场弯制，对管径在32~80mm的钢管使用液压弯管器弯制。要求弯曲半径不小于钢管外径的6倍，弯扁程度不大于钢管外径的1/10。与接线盒连接用镀锌护口锁母焊接，过线盒用钢筋跨接。（2）特殊要求①人防地下室要求过密闭墙加密闭套管，部分预埋管线也许做防护密闭处理，强电为桥架改为预埋套管穿管敷设，弱电改为暗管加密闭盒的方式，并进行防护密闭处理。②密闭套管要求：间距均匀，满足图集规范要求。焊接要满焊，焊缝要美观。气割时要求切割均匀，尽量割成圆形。具体做法如下：总工程师交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。年月日技术交底工程名称荥阳市人民医院整体建设项目施工单位中国建筑第七工程局有限公司交底部位地下车库工序名称导管敷设、套管预埋22.PVC管预埋2.1PVC管施工主要工艺流程预制加工（切管、煨弯）→固定线盒→暗管敷设→管路连接→变形缝处理2.2操作工艺（1）基本要求①PVC管的切断配管前应根据管子每段所需的长度进行切断。切断可使用钢锯条锯断、专用剪管刀剪断，在预制时还可使用砂轮切割机成捆切断。不论是用哪种方法，都应该一切到底，禁止用手来回折断。②PVC管的弯制PVC管的柔韧性很好，在常温下即可用弯簧来直接弯曲，较为简便易行。将弯簧插入管内需要弯曲处，两手分别握住弯曲处弯簧两端，膝盖顶住被弯曲处略微移动，双手均匀用力，煨至比所需角度略小，待松手后弯管回弹，便可获得所需角度。弯簧的一端应拴上铁丝或细绳。当弯制较长的管时，弯簧不易取出；弯管完成后，逆时针转动弯簧，使之外径收缩，同时往外拉即可取出弯簧。③PVC管的连接PVC管一般采用套管连接，连接管管端约1～2外径长的地方必须清理干净，然后涂胶水，插入套管内至套管中心处，两根管对口紧密，保持一会儿使之粘接牢固。套管可采用成品套管接头。当预埋管长度每超过30米（没有弯曲）、20米（有一个弯曲）、15米（有二个弯曲）、8米（三个弯曲），要增设过渡盒。3.JDG管预埋3.1JDG管施工主要工艺流程预制加工（切管）→用弯管器煨弯→把管口打平→管线暗敷→管线补偿3.2操作工...
