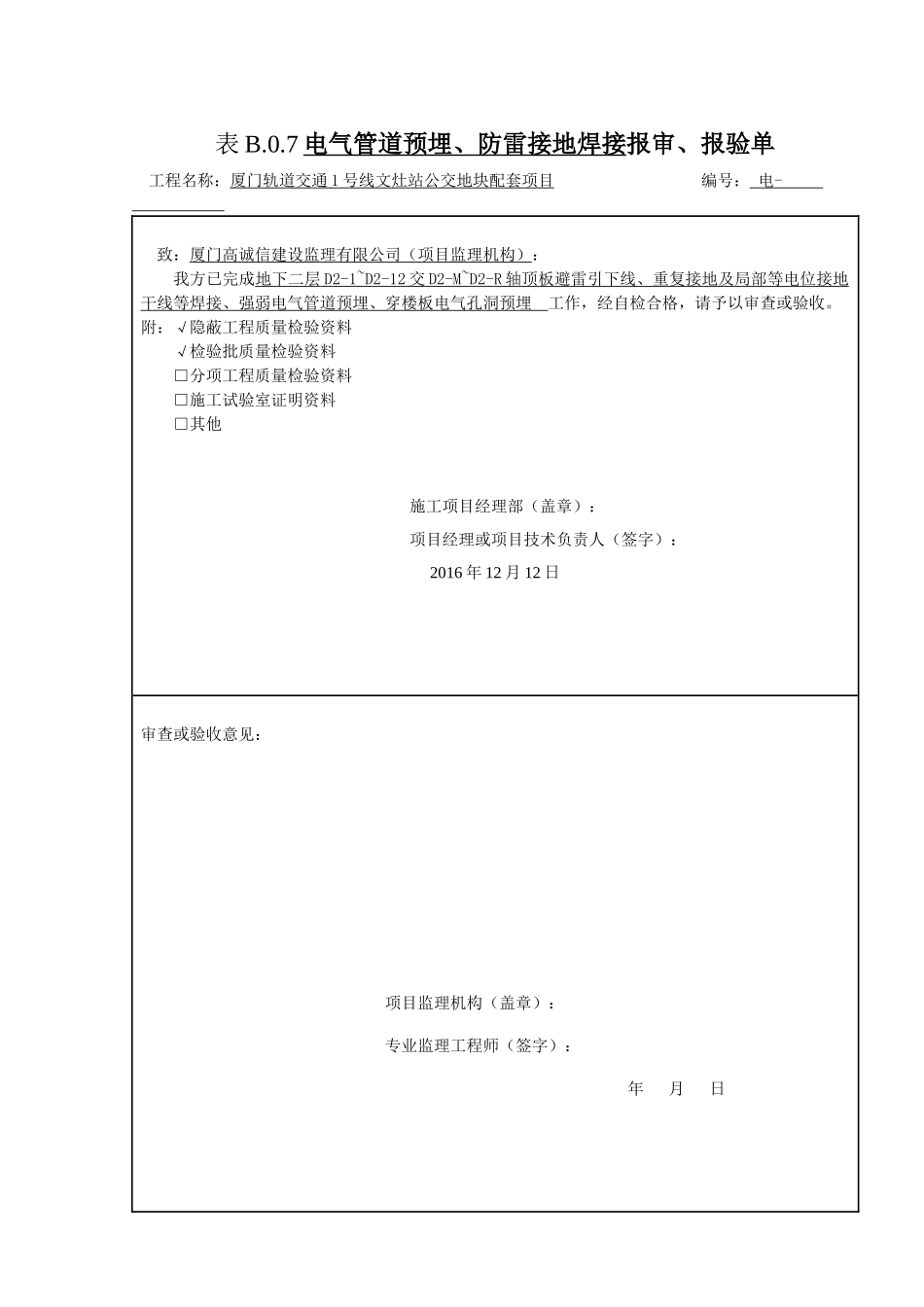

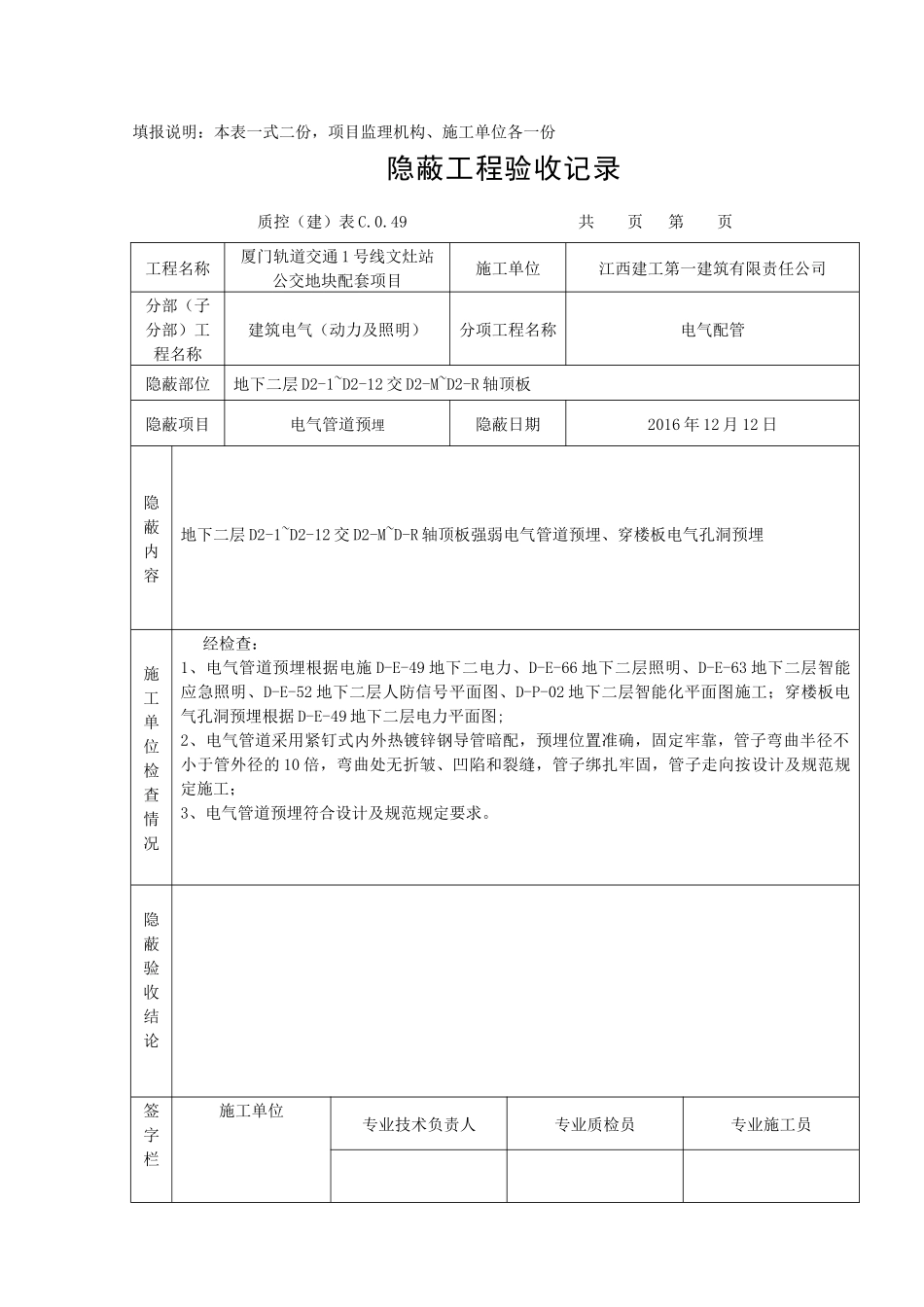

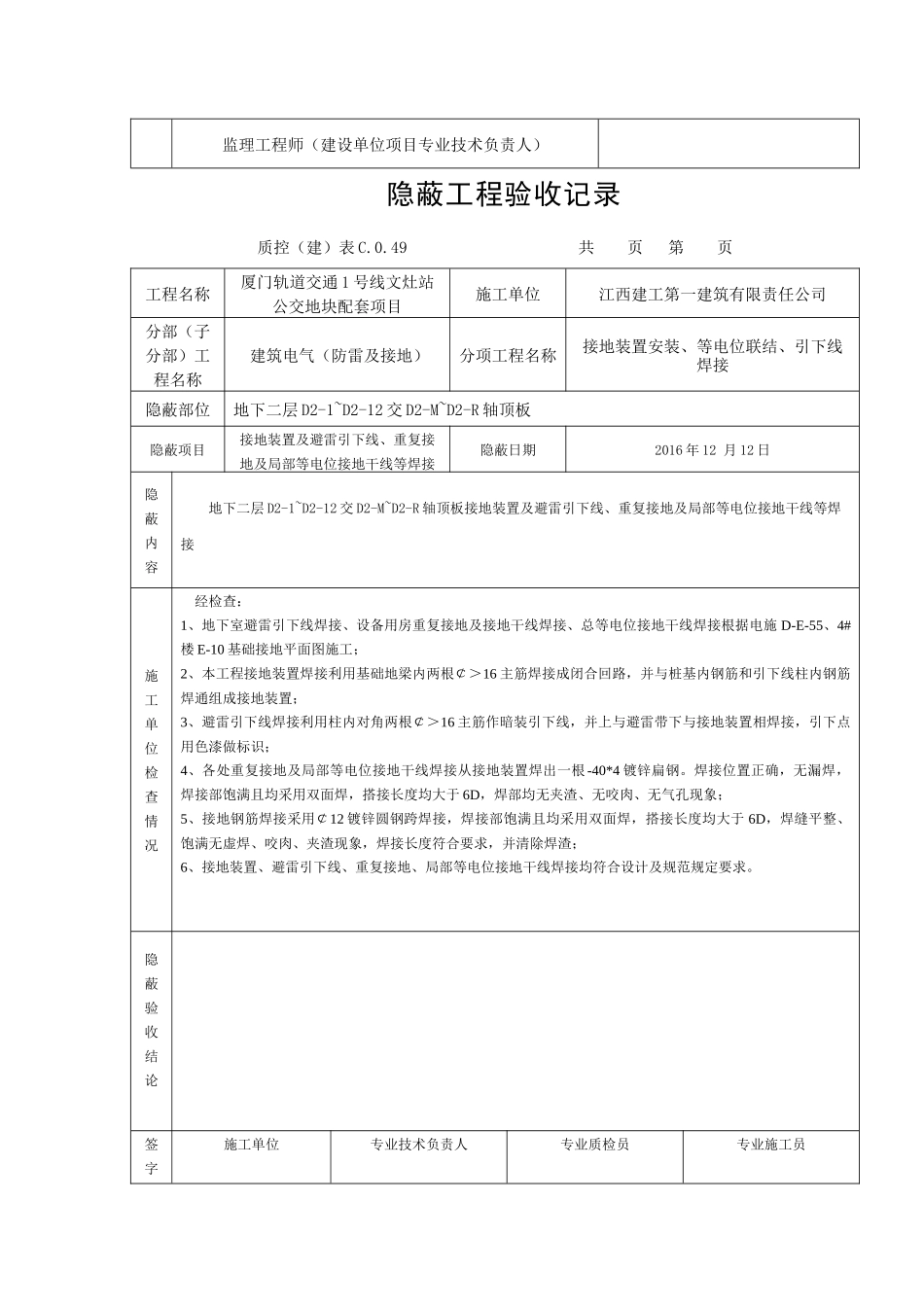

表B.0.7电气管道预埋、防雷接地焊接报审、报验单工程名称:厦门轨道交通1号线文灶站公交地块配套项目编号:电-致:厦门高诚信建设监理有限公司(项目监理机构):我方已完成地下二层D2-1~D2-12交D2-M~D2-R轴顶板避雷引下线、重复接地及局部等电位接地干线等焊接、强弱电气管道预埋、穿楼板电气孔洞预埋工作,经自检合格,请予以审查或验收。附:√隐蔽工程质量检验资料√检验批质量检验资料□分项工程质量检验资料□施工试验室证明资料□其他施工项目经理部(盖章):项目经理或项目技术负责人(签字):2016年12月12日审查或验收意见:项目监理机构(盖章):专业监理工程师(签字):年月日填报说明:本表一式二份,项目监理机构、施工单位各一份隐蔽工程验收记录质控(建)表C.0.49共页第页工程名称厦门轨道交通1号线文灶站公交地块配套项目施工单位江西建工第一建筑有限责任公司分部(子分部)工程名称建筑电气(动力及照明)分项工程名称电气配管隐蔽部位地下二层D2-1~D2-12交D2-M~D2-R轴顶板隐蔽项目电气管道预埋隐蔽日期2016年12月12日隐蔽内容地下二层D2-1~D2-12交D2-M~D-R轴顶板强弱电气管道预埋、穿楼板电气孔洞预埋施工单位检查情况经检查:1、电气管道预埋根据电施D-E-49地下二电力、D-E-66地下二层照明、D-E-63地下二层智能应急照明、D-E-52地下二层人防信号平面图、D-P-02地下二层智能化平面图施工;穿楼板电气孔洞预埋根据D-E-49地下二层电力平面图;2、电气管道采用紧钉式内外热镀锌钢导管暗配,预埋位置准确,固定牢靠,管子弯曲半径不小于管外径的10倍,弯曲处无折皱、凹陷和裂缝,管子绑扎牢固,管子走向按设计及规范规定施工;3、电气管道预埋符合设计及规范规定要求。隐蔽验收结论签字栏施工单位专业技术负责人专业质检员专业施工员监理工程师(建设单位项目专业技术负责人)隐蔽工程验收记录质控(建)表C.0.49共页第页工程名称厦门轨道交通1号线文灶站公交地块配套项目施工单位江西建工第一建筑有限责任公司分部(子分部)工程名称建筑电气(防雷及接地)分项工程名称接地装置安装、等电位联结、引下线焊接隐蔽部位地下二层D2-1~D2-12交D2-M~D2-R轴顶板隐蔽项目接地装置及避雷引下线、重复接地及局部等电位接地干线等焊接隐蔽日期2016年12月12日隐蔽内容地下二层D2-1~D2-12交D2-M~D2-R轴顶板接地装置及避雷引下线、重复接地及局部等电位接地干线等焊接施工单位检查情况经检查:1、地下室避雷引下线焊接、设备用房重复接地及接地干线焊接、总等电位接地干线焊接根据电施D-E-55、4#楼E-10基础接地平面图施工;2、本工程接地装置焊接利用基础地梁内两根¢>16主筋焊接成闭合回路,并与桩基内钢筋和引下线柱内钢筋焊通组成接地装置;3、避雷引下线焊接利用柱内对角两根¢>16主筋作暗装引下线,并上与避雷带下与接地装置相焊接,引下点用色漆做标识;4、各处重复接地及局部等电位接地干线焊接从接地装置焊出一根-40*4镀锌扁钢。焊接位置正确,无漏焊,焊接部饱满且均采用双面焊,搭接长度均大于6D,焊部均无夹渣、无咬肉、无气孔现象;5、接地钢筋焊接采用¢12镀锌圆钢跨焊接,焊接部饱满且均采用双面焊,搭接长度均大于6D,焊缝平整、饱满无虚焊、咬肉、夹渣现象,焊接长度符合要求,并清除焊渣;6、接地装置、避雷引下线、重复接地、局部等电位接地干线焊接均符合设计及规范规定要求。隐蔽验收结论签字施工单位专业技术负责人专业质检员专业施工员栏监理工程师(建设单位项目专业技术负责人)电线导管、电缆导管和线槽敷设工程检验批质量验收记录GB50303-2015(室内)060502□□单位(子单位)工程名称厦门轨道交通1号线文灶站公交地块配套项目分部(子分部)工程名称建筑电气(动力及照明)验收部位地下二层D2-1~D2-12交D2-M~D2-R轴顶板施工单位江西建工第一建筑有限责任公司项目经理杨鹏杰分包单位/分包项目经理/施工执行标准名称及编号建筑电气工程施工质量验收规范(GB50303—2015)施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属导管、金属线槽的接地或接零第14.1.1条√2金属导管的连接第14.1.2条√3防爆导管的连接第14...
