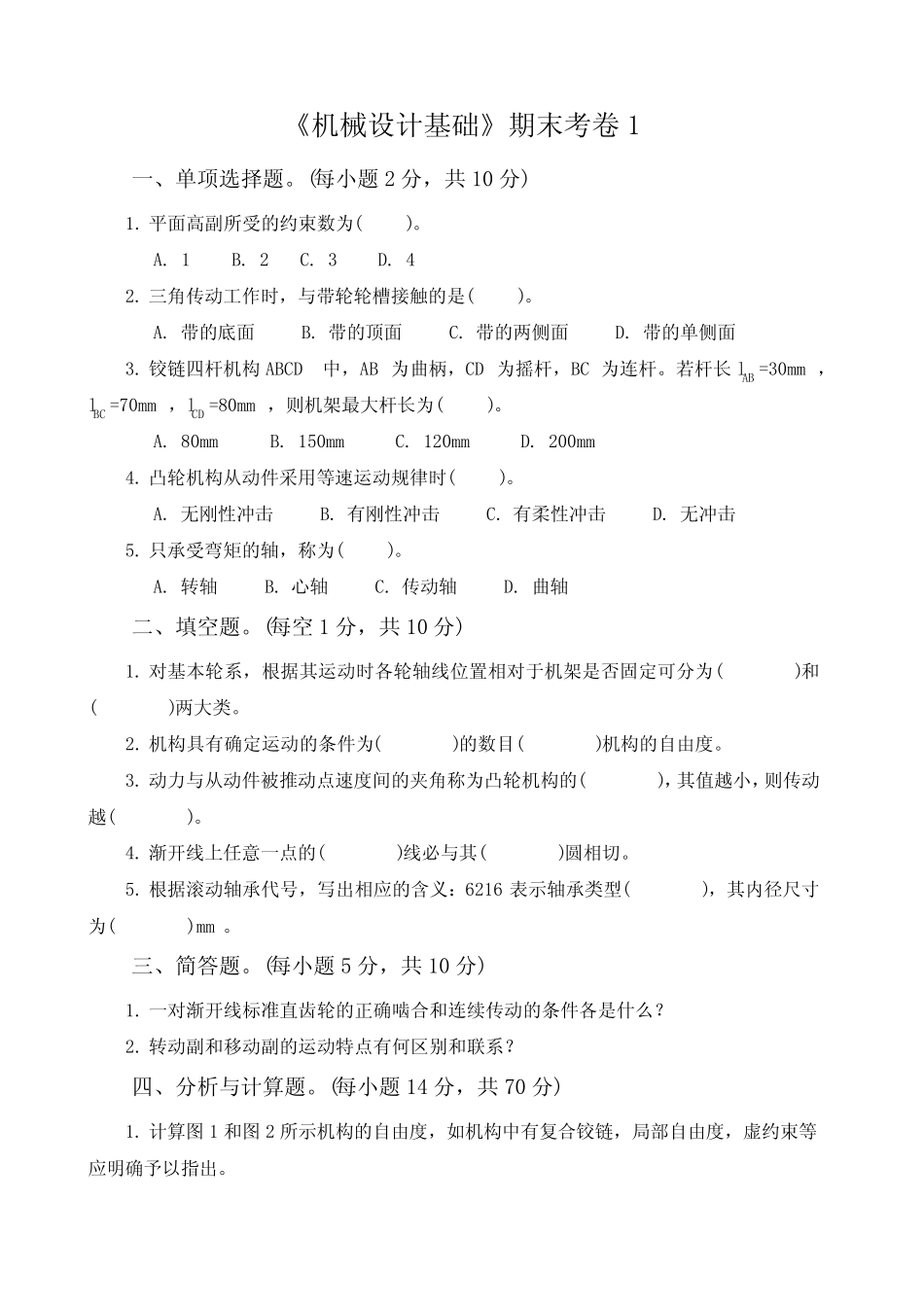

《机械设计基础》期末考卷1一、单项选择题。(每小题2分，共10分)1.平面高副所受的约束数为()。A.1B.2C.3D.42.三角传动工作时，与带轮轮槽接触的是()。A.带的底面B.带的顶面C.带的两侧面D.带的单侧面3.铰链四杆机构ABCD中，AB为曲柄，CD为摇杆，BC为连杆。若杆长lAB=30mm，lBC=70mm，lCD=80mm，则机架最大杆长为()。A.80mmB.150mmC.120mmD.200mm4.凸轮机构从动件采用等速运动规律时()。A.无刚性冲击B.有刚性冲击C.有柔性冲击D.无冲击5.只承受弯矩的轴，称为()。A.转轴B.心轴C.传动轴D.曲轴二、填空题。(每空1分，共10分)1.对基本轮系，根据其运动时各轮轴线位置相对于机架是否固定可分为()和()两大类。2.机构具有确定运动的条件为()的数目()机构的自由度。3.动力与从动件被推动点速度间的夹角称为凸轮机构的()，其值越小，则传动越()。4.渐开线上任意一点的()线必与其()圆相切。5.根据滚动轴承代号，写出相应的含义：6216表示轴承类型()，其内径尺寸为()mm。三、简答题。(每小题5分，共10分)1.一对渐开线标准直齿轮的正确啮合和连续传动的条件各是什么？2.转动副和移动副的运动特点有何区别和联系？四、分析与计算题。(每小题14分，共70分)1.计算图1和图2所示机构的自由度，如机构中有复合铰链，局部自由度，虚约束等应明确予以指出。图1图22.如图3所示轮系，已知各轮齿数z1=100，z2=101，试求iH1。1)当z3=99时；2)当z3=100时。图3轮系3.蜗轮蜗杆的相对转向关系如图4所示。试指出蜗杆及蜗轮的螺旋线旋向。若蜗杆的分度圆直径为36mm，而蜗轮的端面模数为3mm，试求蜗杆的直径系数q。图4蜗杆传动4.斜齿圆柱齿轮传动如图5所示，试完成：1)按Ⅱ轴轴向力平衡原则，确定齿轮3、4的旋向；2)已知1nm，1，1，，写出1tF、1rF、1aF的计算式；3)判断齿轮1、4的受力方向(各用三个分力标在图上)。图5斜齿轮传动5.如图6所示，已知轴承载荷平稳，在室温下工作，转速n=1000r/min，试计算此对轴承的当量载荷P1、P2。所使用AC7208轴承的参数为：FSi=0.7Fri，e=0.7，Fai/Fri>e时，x=0.41，y=0.85；Fai/Fri≤e时，x=1，y=0。图6对装轴承《机械设计基础》期末考卷1参考答案一、单项选择题答案。(每小题2分，共10分)1.A；2.C；3.C；4.D；5.B。二、填空题。(每空1分，共10分)1.定轴轮系，周转轮系；2.原动件，等于；3.压力角，越好；4.法，基；5.深沟球轴承，80mm。三、简答题。(每小题5分，共10分)1.一对渐开线标准直齿轮的正确啮合和连续传动的条件各是什么？答：正确啮合条件是这两个齿轮的模数和压力角分别相等；连续传动的条件是重合度大于等于1.2.转动副和移动副的运动特点有何区别和联系？答：转动副是具有一个独立相对转动的运动副；移动副是沿一个方向独立相对移动的运动副。它们都是平面低副，限制二个自由度，保留一个自由度。四、分析与计算题。(每小题14分，共70分)1.计算图1和图2所示机构的自由度，如机构中有复合铰链，局部自由度，虚约束等应明确予以指出。图1图2解：图1中，B处为复合铰链，活动件数n=4，低副PL=5，高副PH=0，则：F=3n－2PL－PH=3×4－2×5－0=2。图2中，C处有局部自由度，E处有复合铰链，F或G之一为虚约束，活动件数n=4，低副PL=5，高副PH=1，则：F=3n－2PL－PH=3×4－2×5－1=1。2.如图3所示轮系，已知各轮齿数z1=100，z2=101，试求iH1。1)当z3=99时；2)当z3=100时。图3轮系解：2132131111111zzzziiiHHH；1)当z3=99时，iH1=10000；2)当z3=100时，iH1=－100。3.蜗轮蜗杆的相对转向关系如图4所示。试指出蜗杆及蜗轮的螺旋线旋向。若蜗杆的分度圆直径为36mm，而蜗轮的端面模数为3mm，试求蜗杆的直径系数q。图4蜗杆传动解：1)由右手螺旋法则，判定蜗杆为左旋，则蜗轮也左旋。2)由d=mq，得q=d/m=12。4.斜齿圆柱齿轮传动如图5所示，试完成：1)按Ⅱ轴轴向力平衡原则，确定齿轮3、4的旋向；2)已知1nm，1，1，，写出1tF、1rF、1aF的计算式；3)判断齿轮1、4的受力方向(各用三个分力标在图上)。图5斜齿轮传动解：1)斜齿轮3左旋，斜齿轮4右旋；2)tan,tancos,cos/22111111111taTrnttFFFFzmTdTF3)齿轮1、4受力方向如图：5.如图6所示，已知轴承...
