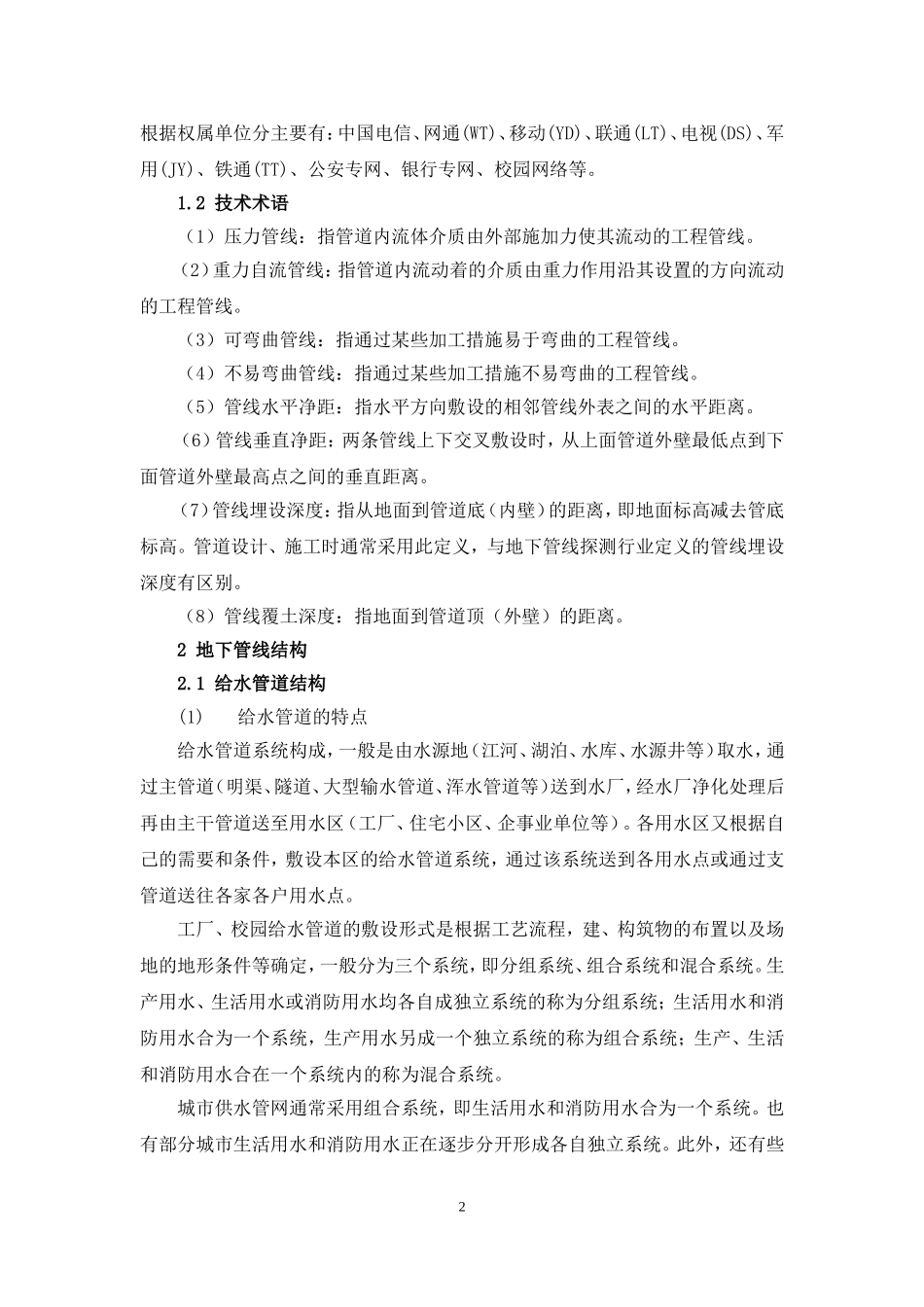

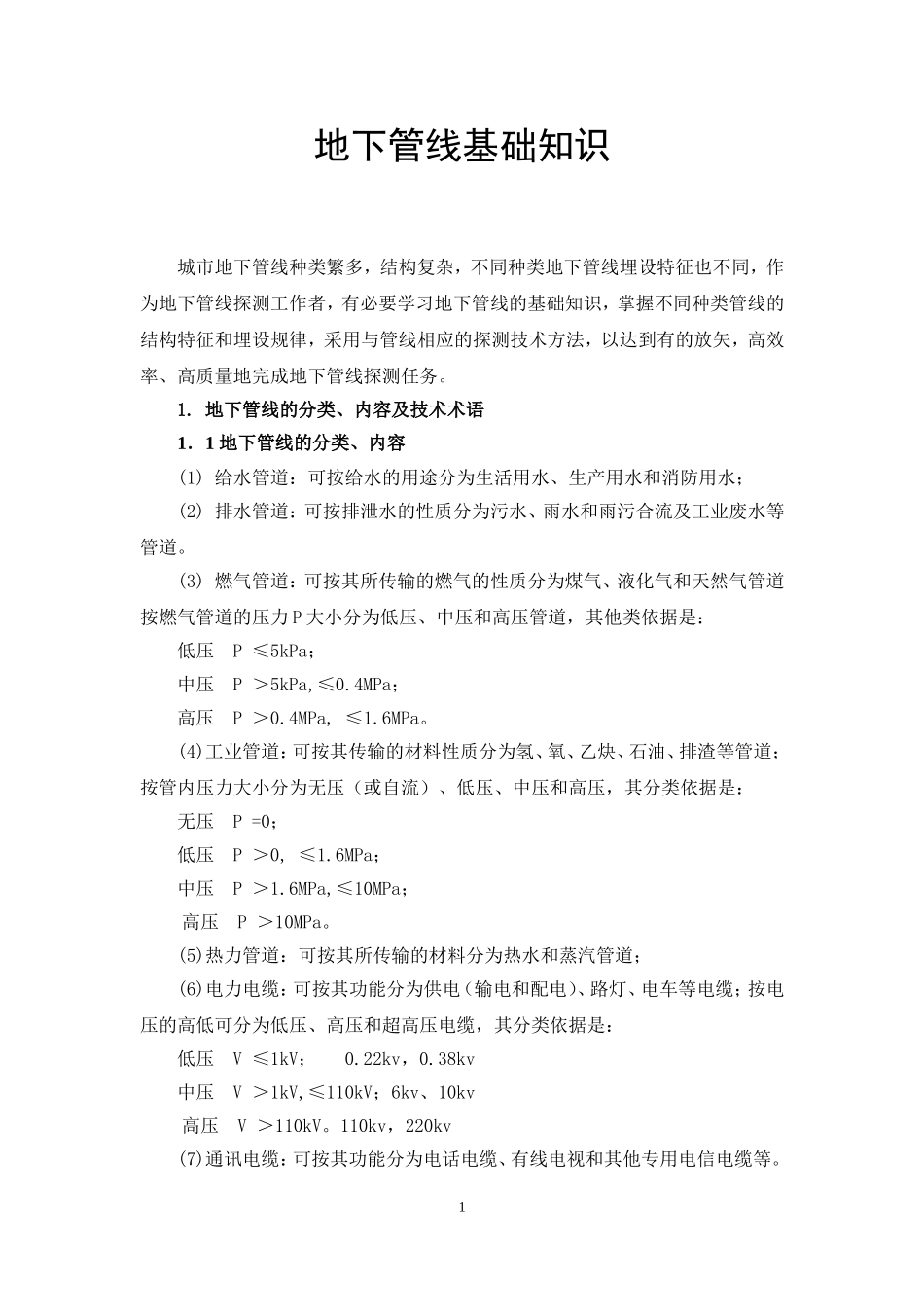

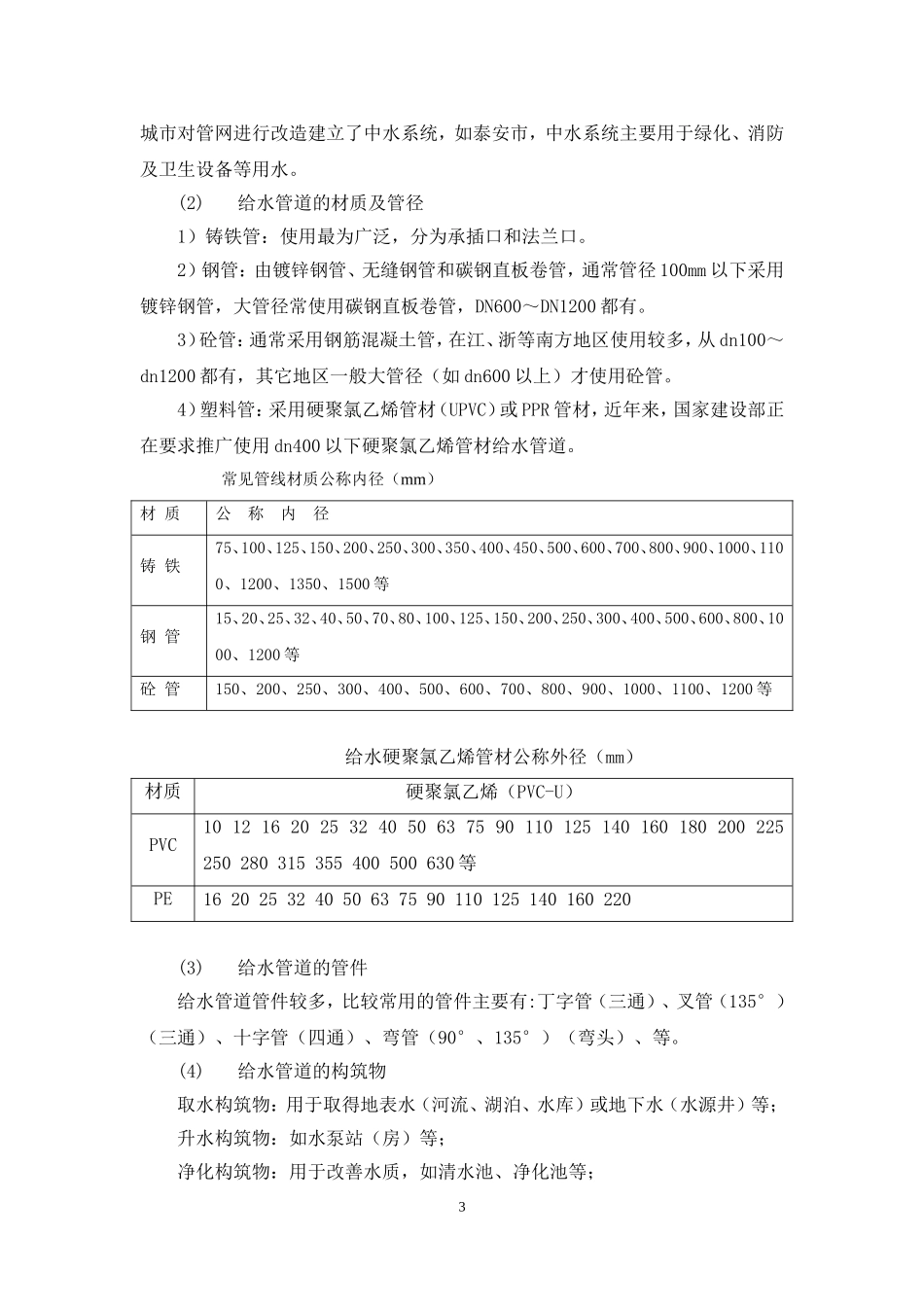

地下管线基础知识城市地下管线种类繁多，结构复杂，不同种类地下管线埋设特征也不同，作为地下管线探测工作者，有必要学习地下管线的基础知识，掌握不同种类管线的结构特征和埋设规律，采用与管线相应的探测技术方法，以达到有的放矢，高效率、高质量地完成地下管线探测任务。1.地下管线的分类、内容及技术术语1．1地下管线的分类、内容(1)给水管道：可按给水的用途分为生活用水、生产用水和消防用水；(2)排水管道：可按排泄水的性质分为污水、雨水和雨污合流及工业废水等管道。(3)燃气管道：可按其所传输的燃气的性质分为煤气、液化气和天然气管道按燃气管道的压力P大小分为低压、中压和高压管道，其他类依据是：低压P≤5kPa；中压P＞5kPa,≤0.4MPa；高压P＞0.4MPa,≤1.6MPa。(4)工业管道：可按其传输的材料性质分为氢、氧、乙炔、石油、排渣等管道；按管内压力大小分为无压（或自流）、低压、中压和高压，其分类依据是：无压P=0；低压P＞0,≤1.6MPa；中压P＞1.6MPa,≤10MPa；高压P＞10MPa。(5)热力管道：可按其所传输的材料分为热水和蒸汽管道；(6)电力电缆：可按其功能分为供电（输电和配电）、路灯、电车等电缆；按电压的高低可分为低压、高压和超高压电缆，其分类依据是：低压V≤1kV；0.22kv，0.38kv中压V＞1kV,≤110kV；6kv、10kv高压V＞110kV。110kv，220kv(7)通讯电缆：可按其功能分为电话电缆、有线电视和其他专用电信电缆等。1根据权属单位分主要有：中国电信、网通(WT)、移动(YD)、联通(LT)、电视(DS)、军用(JY)、铁通(TT)、公安专网、银行专网、校园网络等。1.2技术术语（1）压力管线：指管道内流体介质由外部施加力使其流动的工程管线。（2）重力自流管线：指管道内流动着的介质由重力作用沿其设置的方向流动的工程管线。（3）可弯曲管线：指通过某些加工措施易于弯曲的工程管线。（4）不易弯曲管线：指通过某些加工措施不易弯曲的工程管线。（5）管线水平净距：指水平方向敷设的相邻管线外表之间的水平距离。（6）管线垂直净距：两条管线上下交叉敷设时，从上面管道外壁最低点到下面管道外壁最高点之间的垂直距离。（7）管线埋设深度：指从地面到管道底（内壁）的距离，即地面标高减去管底标高。管道设计、施工时通常采用此定义，与地下管线探测行业定义的管线埋设深度有区别。（8）管线覆土深度：指地面到管道顶（外壁）的距离。2地下管线结构2.1给水管道结构(1)给水管道的特点给水管道系统构成，一般是由水源地（江河、湖泊、水库、水源井等）取水，通过主管道（明渠、隧道、大型输水管道、浑水管道等）送到水厂，经水厂净化处理后再由主干管道送至用水区（工厂、住宅小区、企事业单位等）。各用水区又根据自己的需要和条件，敷设本区的给水管道系统，通过该系统送到各用水点或通过支管道送往各家各户用水点。工厂、校园给水管道的敷设形式是根据工艺流程，建、构筑物的布置以及场地的地形条件等确定，一般分为三个系统，即分组系统、组合系统和混合系统。生产用水、生活用水或消防用水均各自成独立系统的称为分组系统；生活用水和消防用水合为一个系统，生产用水另成一个独立系统的称为组合系统；生产、生活和消防用水合在一个系统内的称为混合系统。城市供水管网通常采用组合系统，即生活用水和消防用水合为一个系统。也有部分城市生活用水和消防用水正在逐步分开形成各自独立系统。此外，还有些2城市对管网进行改造建立了中水系统，如泰安市，中水系统主要用于绿化、消防及卫生设备等用水。(2)给水管道的材质及管径1）铸铁管：使用最为广泛，分为承插口和法兰口。2）钢管：由镀锌钢管、无缝钢管和碳钢直板卷管，通常管径100mm以下采用镀锌钢管，大管径常使用碳钢直板卷管，DN600～DN1200都有。3）砼管：通常采用钢筋混凝土管，在江、浙等南方地区使用较多，从dn100～dn1200都有，其它地区一般大管径（如dn600以上）才使用砼管。4）塑料管：采用硬聚氯乙烯管材（UPVC）或PPR管材，近年来，国家建设部正在要求推广使用dn400以下硬聚氯乙烯管材给水管道。常见管线材质公称内径（mm）材质公称内径铸铁75、100、125、150、200、250、300、350、400、450、500、600、7...
