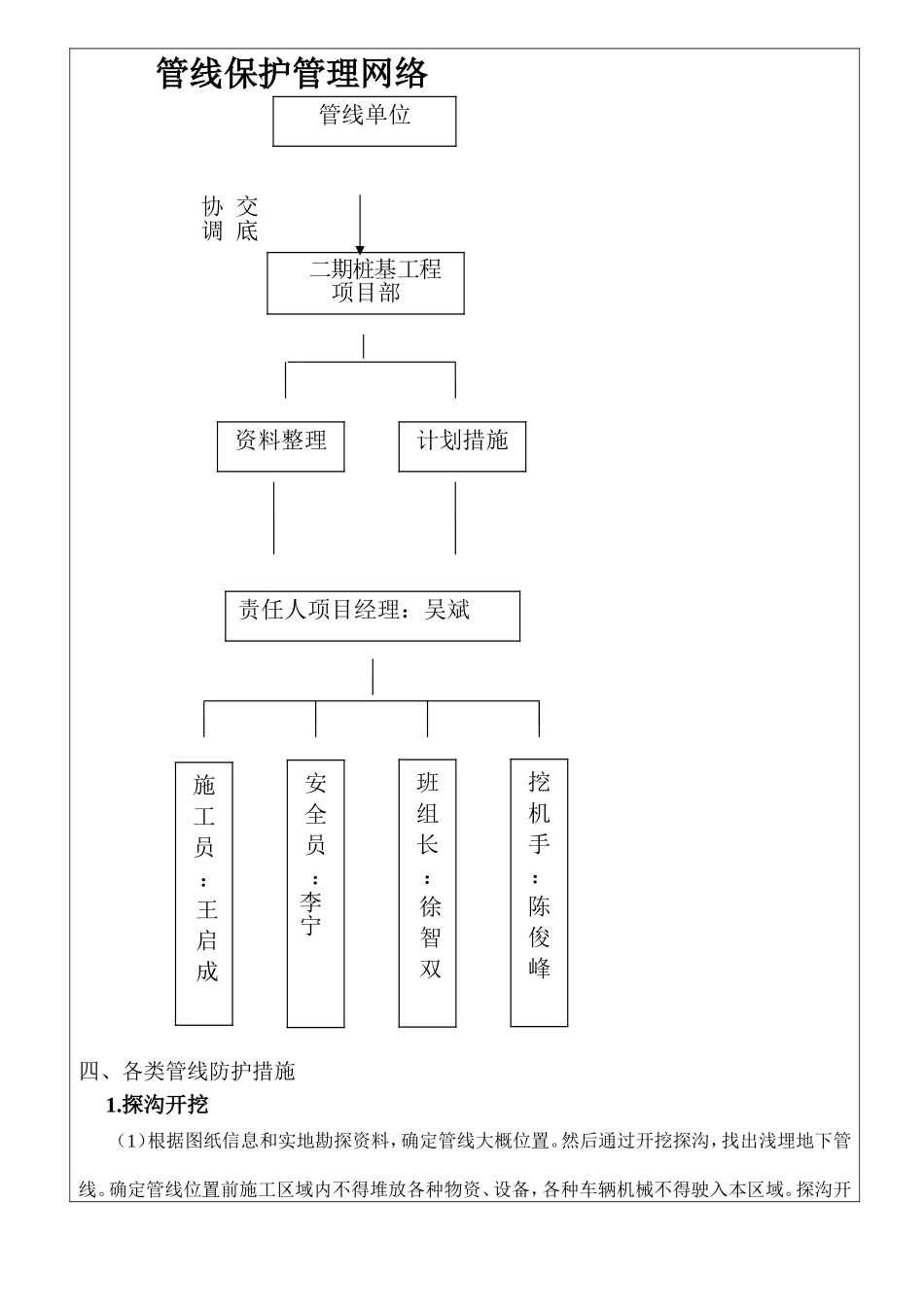

技术交底工程名称江苏省政务中心项目二期桩基工程建设单位江苏省机关事务管理局施工单位中国地质工程集团公司作业内容地下管线安全技术交底交底人班组长交底日期一、管线概况相对一期施工场地，二期施工场地地下管线有序的分布的基坑外围，不存在纵横交错管线分布情况，但是二期施工场地线涉及有电力电缆、管道、雨水管道、给水管道、通信管道、路灯电缆等众多地下管线。为确保地下管线不被损坏，施工前必须进一步探明管线，做好现有管线的防护工作尤为重要。因此，经项目部各部门研究制定本管线保护方案。二、认识管线保护的重要性地下管线保护责任重大，涉及到极大的经济价值和社会影响，尤其是地下天然气管（本工程未涉及）、电缆更具有极大的危险性，稍有不慎必将酿成重大事故。施工区域原有管线的保护处理程序收集管线资料实地勘踏开挖探沟情况报告人工开挖保护三、地下管线处理前的准备工作1、收集地下管线资料向业主及监理单位的相关人员仔细咨询了解施工区域内的地下管线的种类、用途、数量、走向、埋置深度等。并请业主提供相关的图纸资料，以此作为制定地下管线防护措施的依据。2、实地勘踏由于设计提供的图纸信息局部可能与实地不符，需要在施工前手持图纸进行实地勘踏。将不符的通过照片，文字形式记录下来，并且联系业主、监理、设计方进行确认。3、管线保护管理网络管线保护管理网络协交调底四、各类管线防护措施1.探沟开挖（1）根据图纸信息和实地勘探资料，确定管线大概位置。然后通过开挖探沟，找出浅埋地下管线。确定管线位置前施工区域内不得堆放各种物资、设备，各种车辆机械不得驶入本区域。探沟开管线单位二期桩基工程项目部资料整理计划措施责任人项目经理：吴斌施工员：王启成安全员：李宁班组长：徐智双挖机手：陈俊峰挖必须使用人工。成立6人的探沟开挖及管线保护施工队，专门负责探沟开挖工作。5人为一组，设组长一名，组长负责本组人员的安全及文明施工，同时，负责检查组员所挖电缆是否被破坏，发现问题及时上报施工员。开挖时必须小心，用铁锨轻轻挖掘，不得用镐。发现土质发生变化时应改用木钎将覆盖物清除干净，以保证不损坏地下管线。（2）采用开挖探沟的方式，首先沿施工现场周边（距边线1-2米）开挖四条探沟，再根据业主提供的地下管线方位及周边开挖的探沟所露管线，垂直其管线每隔10米挖一条长度2米左右探沟。探沟的宽度为0.6米，总体深度不小于0.8米。探沟开挖深度不低于0.8米，宽度不小于0.5米（如发现地下管线时需扩大范围），开挖时重点放在电缆井、用电设施附近。在整个施工区内及排水沟开挖范围内呈“之”字形进行，探沟范围应超出施工边界外1米。（3）在开挖过程中，发现地下管线要及时报告现场工程师（必要时报业主及监理），在现场工程师的监视下轻轻扩宽范围，探明管线的种类、规格、根数、走向和深度并作记录。同时要采取清理周边大块石渣土块，用细土拖住管线底部（不得使其悬空），上用木板封盖，插上彩旗作标记，专人负责监护等重点防护措施。将发现的地下管线全部清理暴露出地面，不留死角，探明管线路径、埋深。现场施工人员需认真检查，不能漏挖、错挖。在挖出的电缆旁立警示牌，并用砖、砂等暂时覆盖保护并及时上报机场相关部门进行确认，确定保护方案进行保护。作业班组实行交接班制度，班长负责记录当班的工作部位、工作内容、电缆状况，下班对上班的电缆情况进行检查确认。施工段与施工操作人员相统一，以便一旦造成电缆损坏等事故追查当事人的责任。（4）探沟开挖完毕后将所挖出的管线的种类、规格、走向及深度等绘出管线埋设分布图，上报业主和监理，并及时请相关部门进行确认验收，制定保护方案。根据业主要求进行分类处理（处理方式分为三类：原地保护处理、迁移、废除），对于原地保护处理、迁移两类的管线，均须根据设计单位提供的施工图进行施工。2、管线开挖（1）管线开挖必须采用人工开挖，作业前进行技术交底，避免野蛮施工。（2）需要保护、加固处理的管线必须全部挖出曝露，不得遗漏；需要改线、废除的管线视情况全部或部分挖出。（3）沟槽宽度及深度要满足线缆保护的需要。（4）挖出曝露的线缆不得悬空，...
