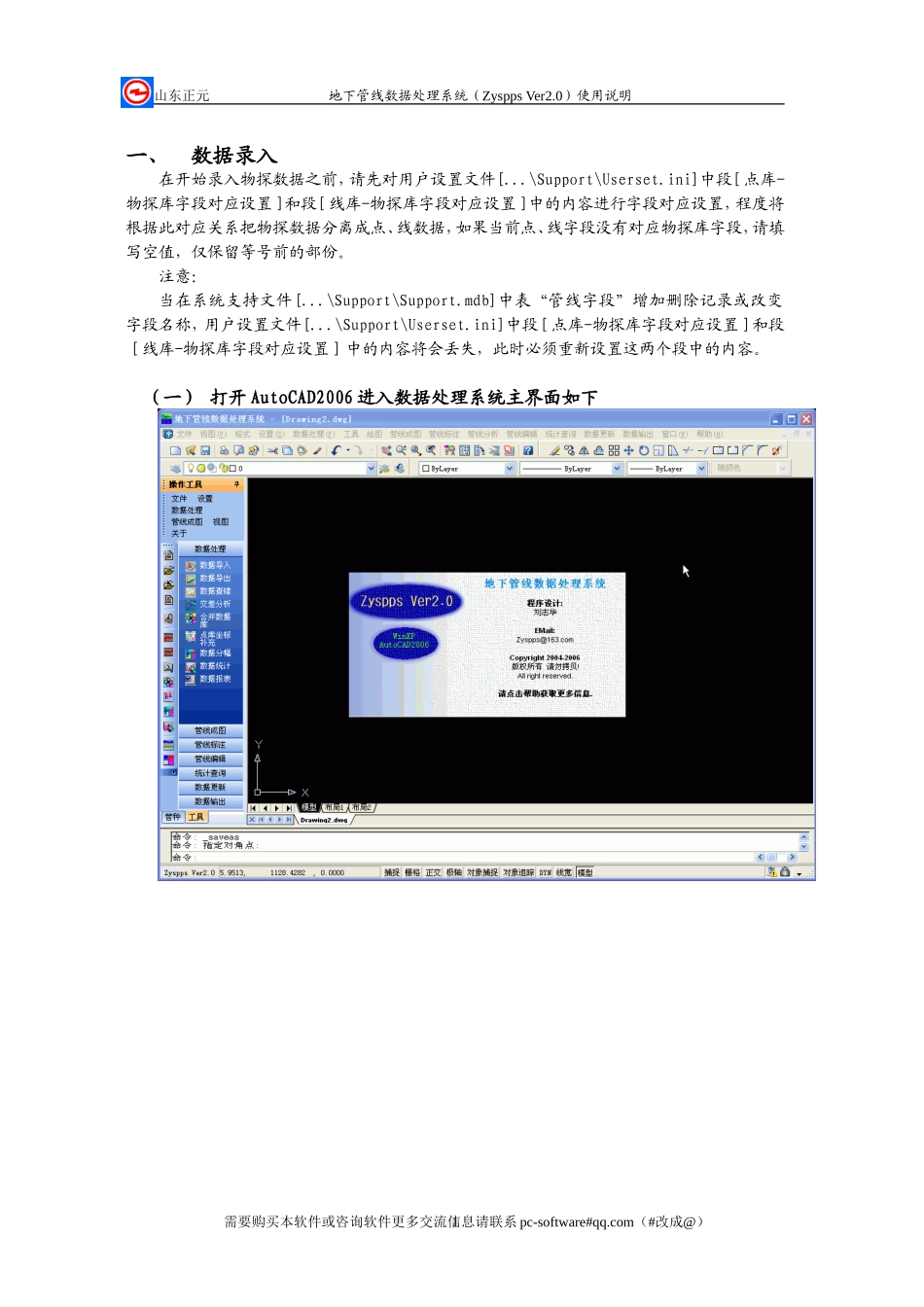

山东正元地下管线数据处理系统(ZysppsVer2.0)使用说明一、数据录入在开始录入物探数据之前,请先对用户设置文件[...\Support\Userset.ini]中段[点库-物探库字段对应设置]和段[线库-物探库字段对应设置]中的内容进行字段对应设置,程度将根据此对应关系把物探数据分离成点、线数据,如果当前点、线字段没有对应物探库字段,请填写空值,仅保留等号前的部份。注意:当在系统支持文件[...\Support\Support.mdb]中表“管线字段”增加删除记录或改变字段名称,用户设置文件[...\Support\Userset.ini]中段[点库-物探库字段对应设置]和段[线库-物探库字段对应设置]中的内容将会丢失,此时必须重新设置这两个段中的内容。(一)打开AutoCAD2006进入数据处理系统主界面如下需要购买本软件或咨询软件更多交流信息请联系pc-software#qq.com(#改成@)1山东正元地下管线数据处理系统(ZysppsVer2.0)使用说明(二)新建测区数据库在操作工具菜单栏中点击“文件”,打开“文件”下拉菜单如下图,点击“新建测区数据库”,即可新建一个内容为空的mdb数据库。需要购买本软件或咨询软件更多交流信息请联系pc-software#qq.com(#改成@)(三)打开测区数据库在操作工具菜单栏中点击“文件”,打开“文件”下拉菜单如下图,点击“打开测区数据库”,即可打开一个现有的mdb数据库。需要购买本软件或咨询软件更多交流信息请联系pc-software#qq.com(#改成@)2山东正元地下管线数据处理系统(ZysppsVer2.0)使用说明(四)新建管种如果已经打开或新建测区数据库,在操作工具菜单栏中点击“文件”,打开“文件”下拉菜单如下图,点击“新建管种”需要购买本软件或咨询软件更多交流信息请联系pc-software#qq.com(#改成@)3山东正元地下管线数据处理系统(ZysppsVer2.0)使用说明将打开如下对话框:在下拉框中选定要新建的管类代码,点击“确定”。(五)打开管种录入窗口如果已经打开或新建测区数据库,在管种工具栏中数据录入窗口内双击管类代码,即可打开对应管类数据录入界面:直接分离点线式数据录入界面如下图所示:物探库分离点线式数据录入界面如下图所示:需要购买本软件或咨询软件更多交流信息请联系pc-software#qq.com(#改成@)4山东正元地下管线数据处理系统(ZysppsVer2.0)使用说明数据录入和编辑方法1.数据录入快捷键:物探数据录入窗口:数字键(1.2.3...)--选择;↑↓键--记录定位;ENTER键--下一输入项;CTRL+↑键--上一输入项;+键--记录保存.点线数据录入窗口:数字键(1.2.3...)--选择;F1--字段隔空复制;F2--字段连续复制;F3--字段递加连续复制;F4--加空记录;F5--记录复制;F8--加管线代码;CTRL+D--记录删除;CTRL+R--撤消删除;CTRL+F--记录查找;CTRL+Z完全删除.2.物探点号查找与定位:在“线数据录入窗口“中按下CTRL+F,弹出“查找物探点号”对话框,在对话框输入要查找的物探点号后点击“确定”,如果点表中存在当前要查找的物探点号,“点数据录入窗口”中将自动跳至该物探点号对应的记录行,记录查找列表中将列出所有找到的线记录条目,在对应线记录条目上双击两下,“线数据录入窗口”中将跳至对应线记录,如下图所示:需要购买本软件或咨询软件更多交流信息请联系pc-software#qq.com(#改成@)5山东正元地下管线数据处理系统(ZysppsVer2.0)使用说明3.特定字段查找、定位和替换:在表格形式录入界面中按右键弹出下拉菜单后点击“查找替换”,如下图所示:4.多文档录入界面:需要购买本软件或咨询软件更多交流信息请联系pc-software#qq.com(#改成@)6山东正元地下管线数据处理系统(ZysppsVer2.0)使用说明(六)图库联动图形点线录入方式先在主菜单栏中点击"管线编辑\管线绘制"打开管线绘制工具条,如下图所示:如果当前数据库已经打开并且数据中存在要绘制的管种表,则在“管线绘制”工具栏点击对应管线点符号打开管线点绘制对话框:需要购买本软件或咨询软件更多交流信息请联系pc-software#qq.com(#改成@)7山东正元地下管线数据处理系统(ZysppsVer2.0)使用说明在修改管线点相关属性后点取管线点插入位置,则图面上将绘制一个管点,同时数据库对应管类点表中会自动添...
