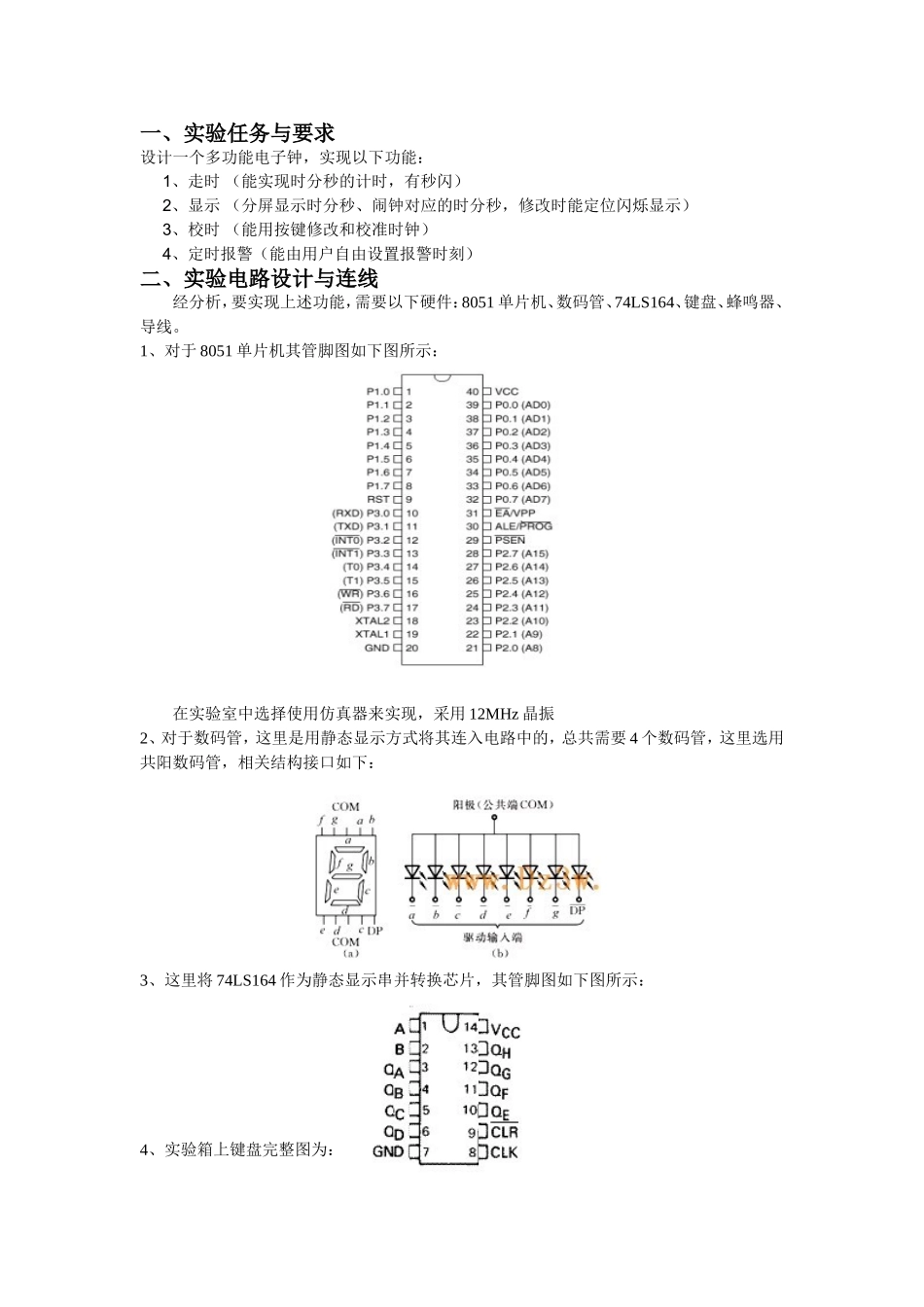

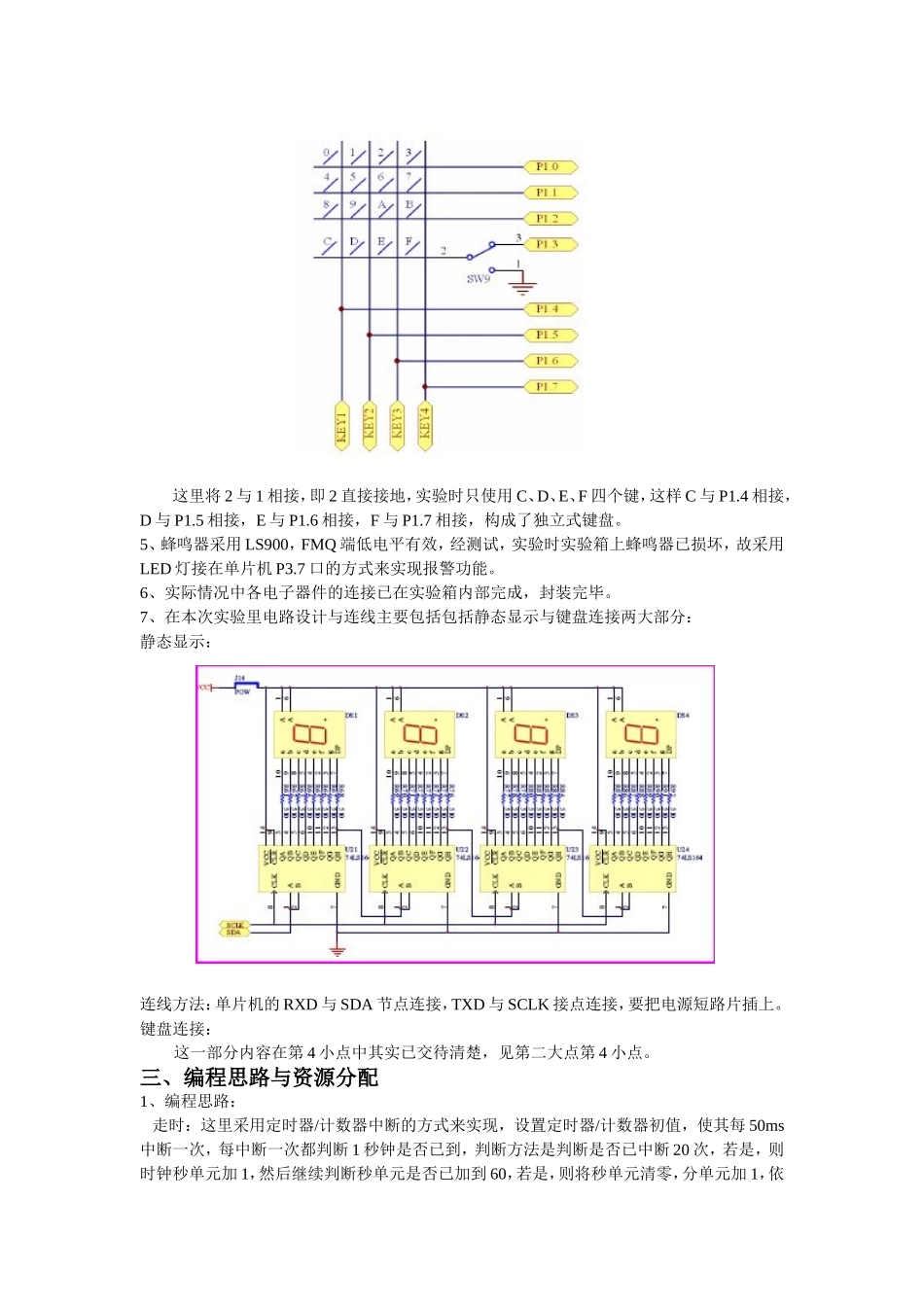

1单片机原理及应用课程设计报告题目：多功能电子钟学院：核工程技术学院班级：090213姓名：邓明君学号：09021318一、实验任务与要求设计一个多功能电子钟，实现以下功能：1、走时（能实现时分秒的计时，有秒闪）2、显示（分屏显示时分秒、闹钟对应的时分秒，修改时能定位闪烁显示）3、校时（能用按键修改和校准时钟）4、定时报警（能由用户自由设置报警时刻）二、实验电路设计与连线经分析，要实现上述功能，需要以下硬件：8051单片机、数码管、74LS164、键盘、蜂鸣器、导线。1、对于8051单片机其管脚图如下图所示：在实验室中选择使用仿真器来实现，采用12MHz晶振2、对于数码管，这里是用静态显示方式将其连入电路中的，总共需要4个数码管，这里选用共阳数码管，相关结构接口如下：3、这里将74LS164作为静态显示串并转换芯片，其管脚图如下图所示：4、实验箱上键盘完整图为：这里将2与1相接，即2直接接地，实验时只使用C、D、E、F四个键，这样C与P1.4相接，D与P1.5相接，E与P1.6相接，F与P1.7相接，构成了独立式键盘。5、蜂鸣器采用LS900，FMQ端低电平有效，经测试，实验时实验箱上蜂鸣器已损坏，故采用LED灯接在单片机P3.7口的方式来实现报警功能。6、实际情况中各电子器件的连接已在实验箱内部完成，封装完毕。7、在本次实验里电路设计与连线主要包括包括静态显示与键盘连接两大部分：静态显示：连线方法：单片机的RXD与SDA节点连接，TXD与SCLK接点连接，要把电源短路片插上。键盘连接：这一部分内容在第4小点中其实已交待清楚，见第二大点第4小点。三、编程思路与资源分配1、编程思路：走时：这里采用定时器/计数器中断的方式来实现，设置定时器/计数器初值，使其每50ms中断一次，每中断一次都判断1秒钟是否已到，判断方法是判断是否已中断20次，若是，则时钟秒单元加1，然后继续判断秒单元是否已加到60，若是，则将秒单元清零，分单元加1，依些类推，即可定现走时功能，所有的时钟单元在初始化时均要清零。关于秒闪，可利用标志位F0来实现，初始化时先将F0清零，每次中断之后只需判断是否已经中断了10次，如果是，意味着半秒已到，就将F0取反，最后F0会被送到数码管的dp位，由于每隔半秒就会取反，故会呈现秒闪。显示：显示使用静态显示方式来实现，显示程序放在中断服务程序里，其中一、二个个数码管用来显示正常走时时单元及闹钟时单元，三、四个数码管用来显示正常走时分单元及闹钟分单元。关于分屏显示，可采用一个标志位来实现，这样只需将标志位的判断渗透到查键程序中，再在显示程序中加以区分，就能实现分屏显示。关于位闪，可将其与秒闪联系起来，只需在判断是校时状态及判断校时指针取值的情况下，结合秒闪位的取值，决定是让数码管亮还是灭，程序中将其设置为与秒闪同步。校时：首先需要一个校时标志位，用以判断是否进入校时状态，如进入校时状态，就需要开始关注校时指针了，它决定了用户将要对哪个时钟或闹钟单元进行修改，同时也决定了将要对哪两个数码管的显示进行位闪，因为用户习惯于看到正在校时的位在闪动。定时报警：闹钟时单元和分单元用于存放将要报警的时刻，每次进入中断服务程序后只需判断当前的正常的走时时间是否与报警时刻一致，如一致，则开始报警，启动报警后报警延续时间由一个存储器单元控制，每次报警后的下一分钟开始，就将该单元恢复初始值，准备下一次报警。2、资源分配：软件资源：R7控制闹钟启动后报警延续时间50H单元用于判断本次按键是否与上次按键相同60H、61H用于存放闹钟对应时、分单元62H、63H、64H用于存放正常走时对应时、分单元2FH用于存放秒单元进位计数次数20H.1和20H.0分别为校时标志和时间/闹钟判断显示标志硬件资源：与P1.4连接的是K1键，用于控制时间/闹钟分屏显示与P1.5连接的是K2键，用于控制校时与P1.6连接的是K3键，用于控制校时的时候加1与P1.7连接的是K4键，用于确认校时完成RXD、TXD用于静态显示由于蜂鸣器的损坏，用LED灯代替峰鸣器报警四、程序各模块及流程图程序主要包括初始化模块、走时模块、按键校时模块、显示模块。、初始化模块：开始设置中断入口初始化走时/闹钟时分单元，各种标志位初始化各种控制次...
