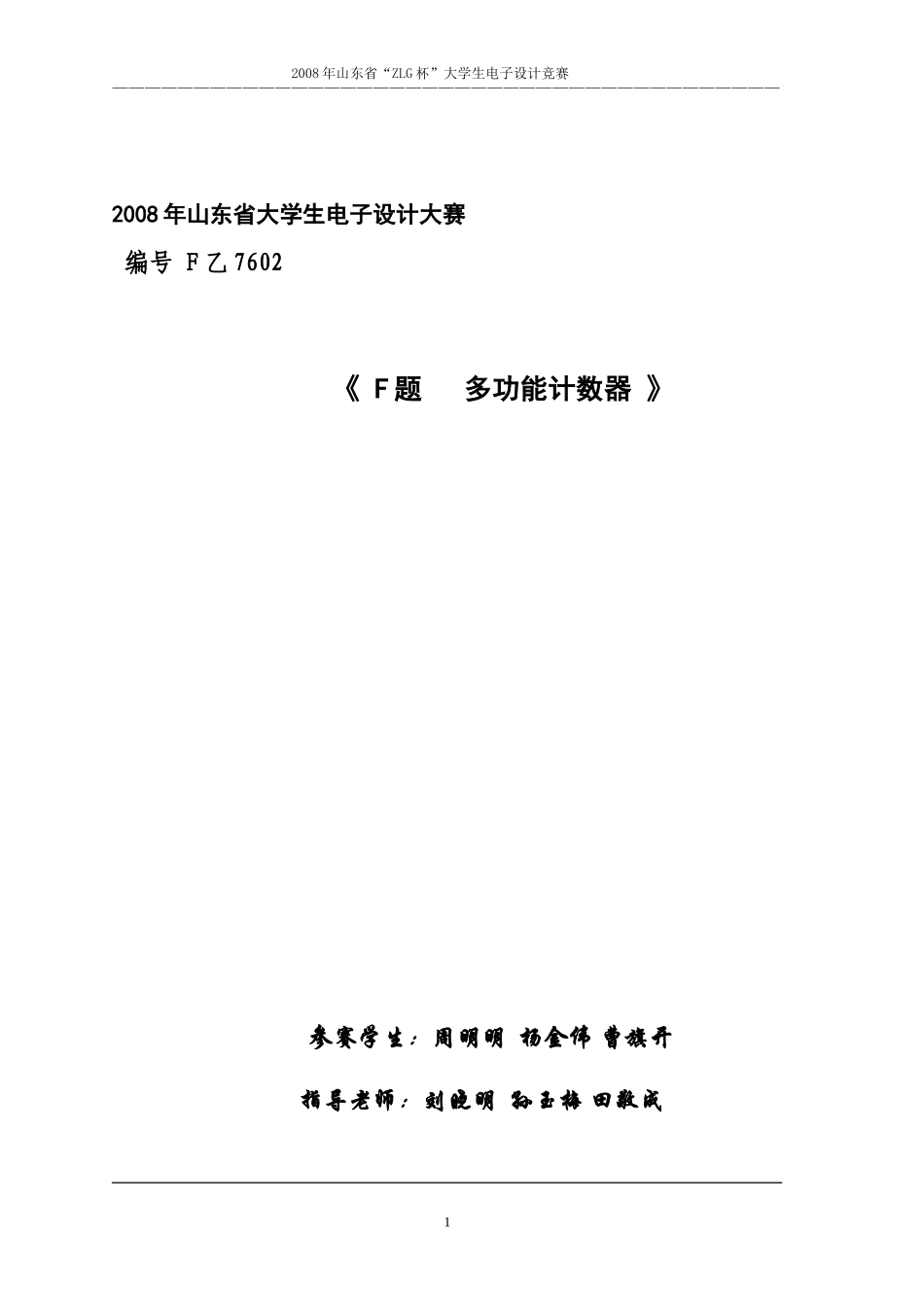

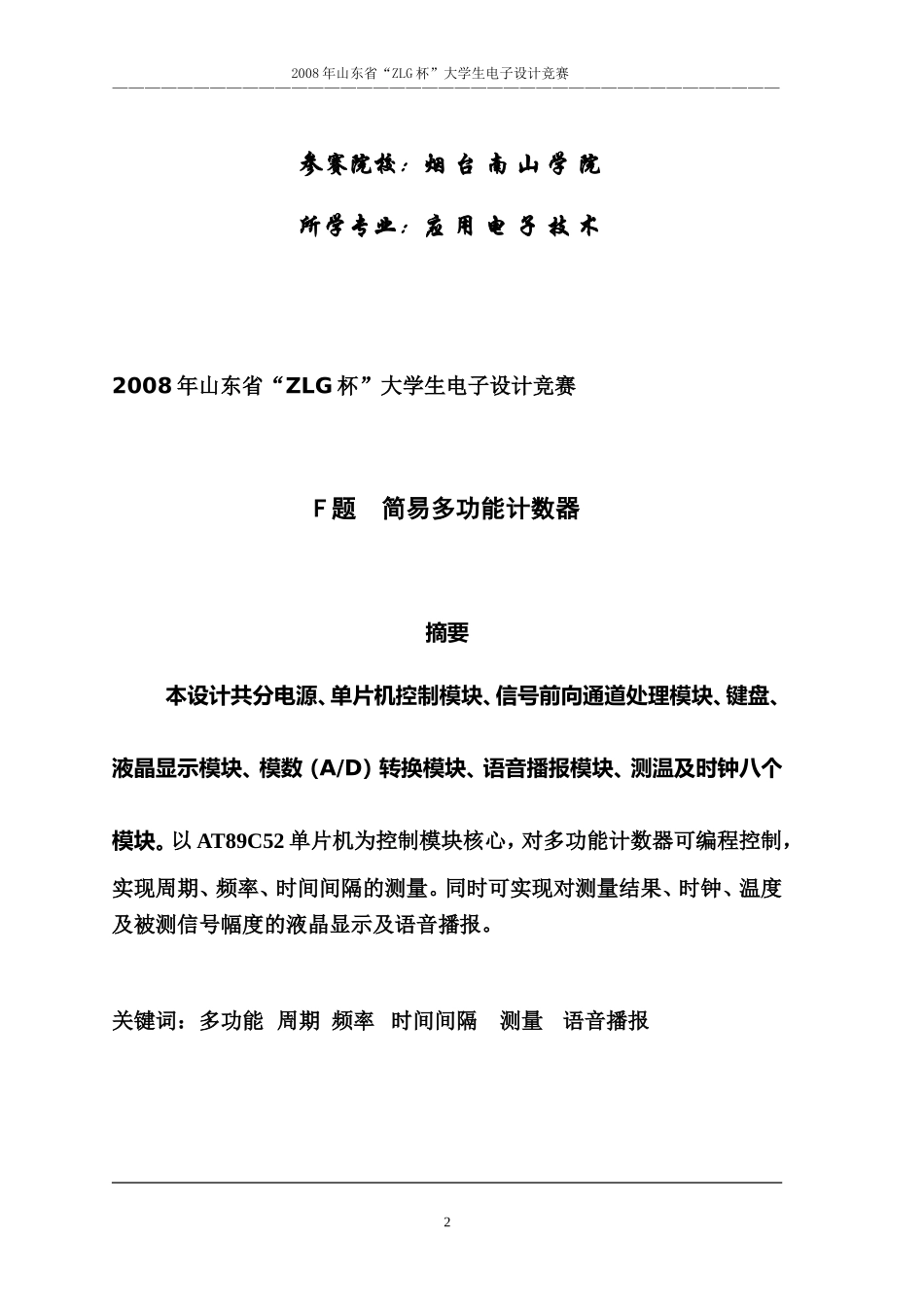

2008年山东省“ZLG杯”大学生电子设计竞赛—————————————————————————————————————————2008年山东省大学生电子设计大赛编号F乙7602《F题多功能计数器》参赛学生：周明明杨金伟曹旗开指导老师：刘晓明孙玉梅田敬成12008年山东省“ZLG杯”大学生电子设计竞赛—————————————————————————————————————————参赛院校：烟台南山学院所学专业：应用电子技术2008年山东省“ZLG杯”大学生电子设计竞赛F题简易多功能计数器摘要本设计共分电源、单片机控制模块、信号前向通道处理模块、键盘、液晶显示模块、模数（A/D）转换模块、语音播报模块、测温及时钟八个模块。以AT89C52单片机为控制模块核心，对多功能计数器可编程控制，实现周期、频率、时间间隔的测量。同时可实现对测量结果、时钟、温度及被测信号幅度的液晶显示及语音播报。关键词：多功能周期频率时间间隔测量语音播报22008年山东省“ZLG杯”大学生电子设计竞赛—————————————————————————————————————————AbstractThedesignconsistsofpower,MCUcontrolmodule,beforethesignaltochannelprocessingmodule,keyboard,LCDModule(A/D)convertermodules,voiceonseveralmodules,temperatureandclockmoduleeightmodules.AT89C52MCUtocontrolmoduleforthecontrolofthecore,thecounter-programmablecontrol,andcycle,frequency,timeintervalmeasurement.Atthesametimecanberealizedonthemeasurementresults,clock,temperatureoftheliquidcrystaldisplayandvoicebroadcast.Keywords:cycle-timeintervalmeasurementfrequencyvoicebroadcast目录摘要---------------------------------------------------------2一方案设计与论证--------------------------------------------------------41.1计数法测量周期原理-------------------------------------------------41.2计数法测量时间间隔原理---------------------------------------------51.3总体设计方案比较与选择---------------------------------------------5二模块电路设计及比较----------------------------------------------------72.1电源模块----------------------------------------------------------72.2前向信号通道处理模块----------------------------------------------82.3液晶显示模块-------------------------------------------------------92.4键盘控制模块------------------------------------------------------112.5A/D转换模块-----------------------------------------------------112.6语音报温模块（发挥）----------------------------------------------122.7时钟模块（发挥）--------------------------------------------------132.8测温模块（发挥）--------------------------------------------------14三软件方案设计----------------------------------------------------------153.1主程序流程方框图--------------------------------------------------1532008年山东省“ZLG杯”大学生电子设计竞赛—————————————————————————————————————————3.2语音播报程序方框图------------------------------------------------163.3KeilC程序------------------------------------------------------17四数据处理---------------------------------------------------------------224.1测试数据分析------------------------------------------------------224.2实测中误差分析与处理----------------------------------------------22五电路原理图-------------------------------------------------------------245.1系统原理图--------------------------------------------------------245.2系统PCB图--------------------------------------------------------255.3Multisim仿真图---------------------------------------------------265.4作品实物图--------------------...
