固定管板式管壳式冷却器设计方案说明书VIP免费

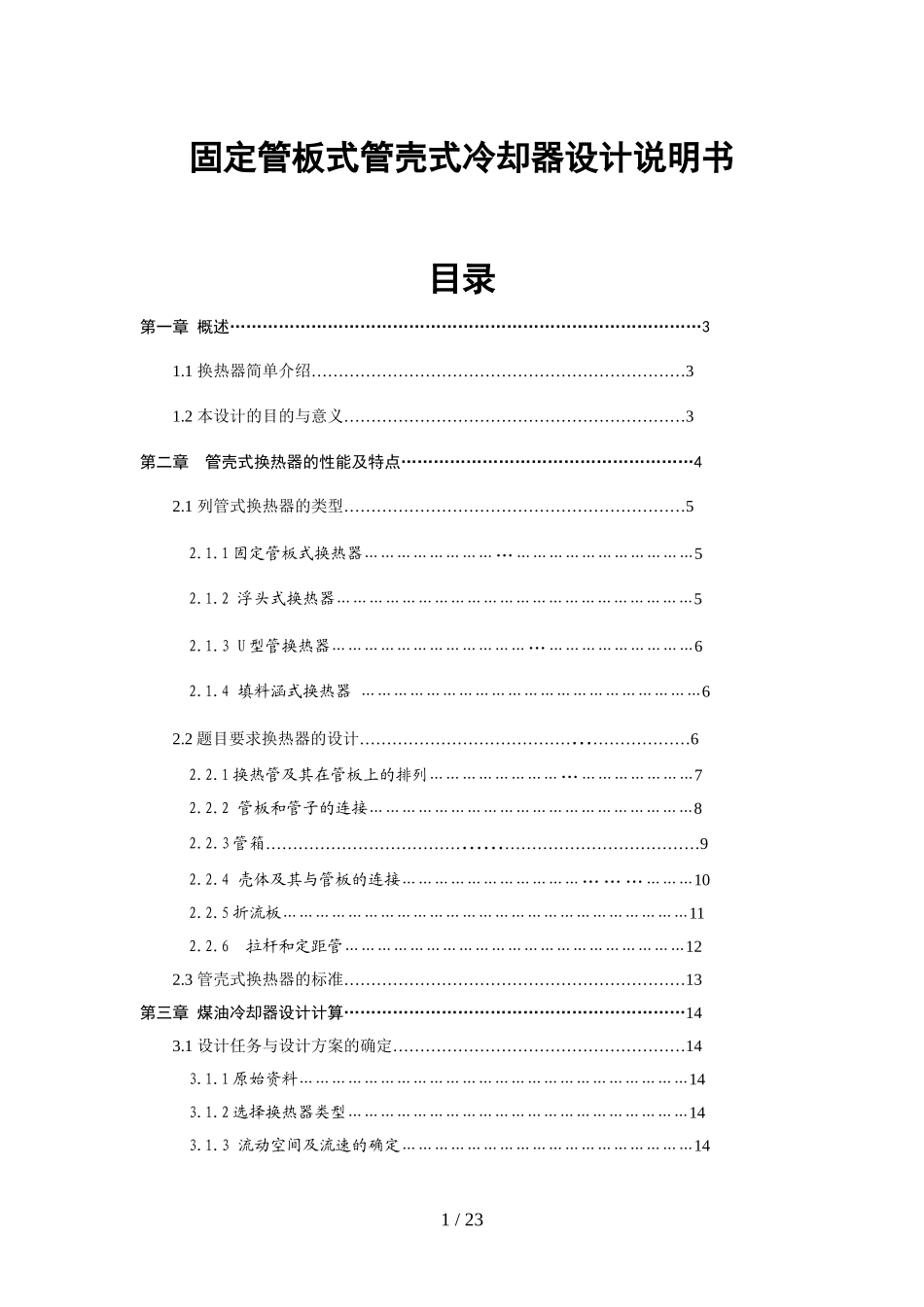

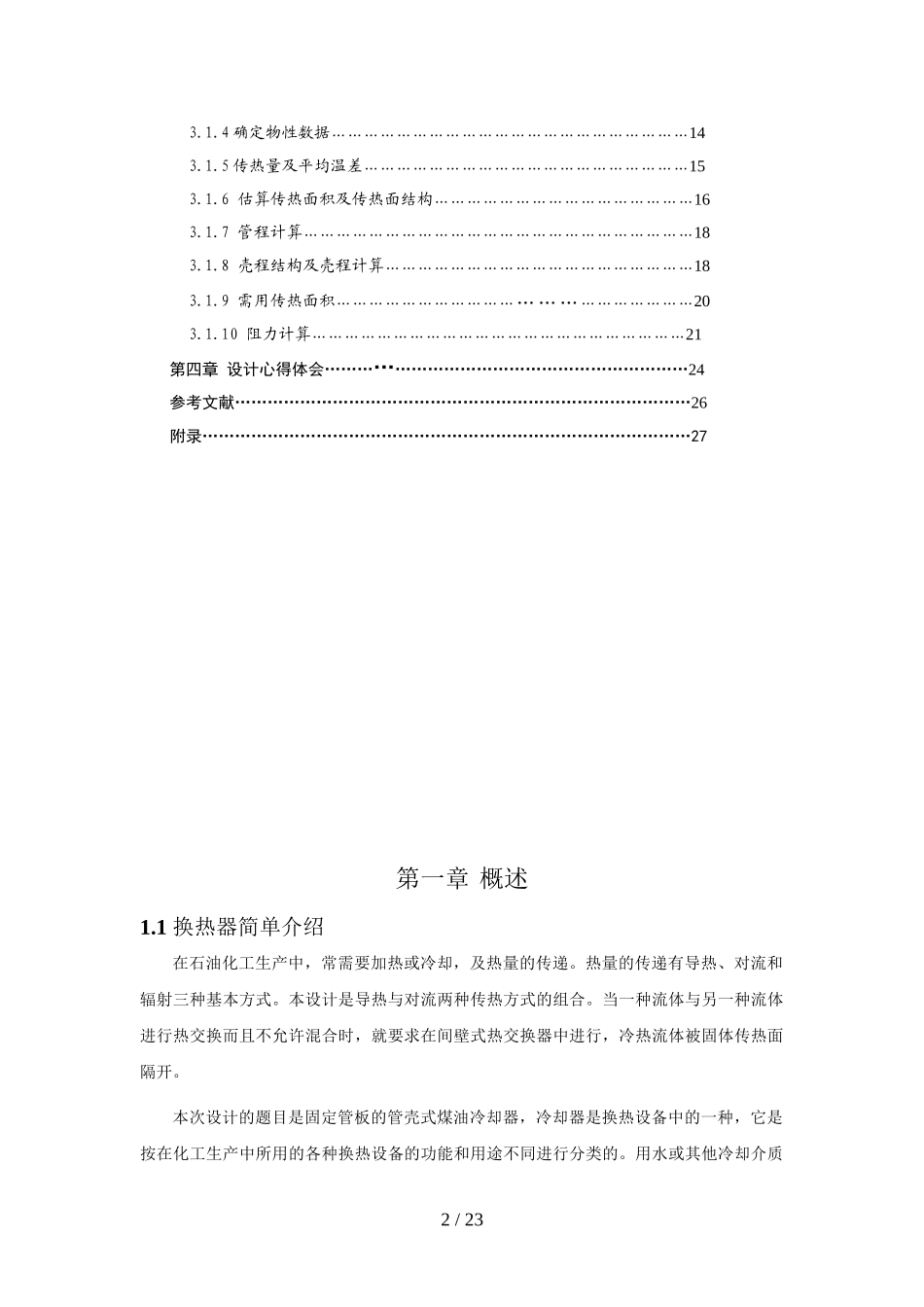

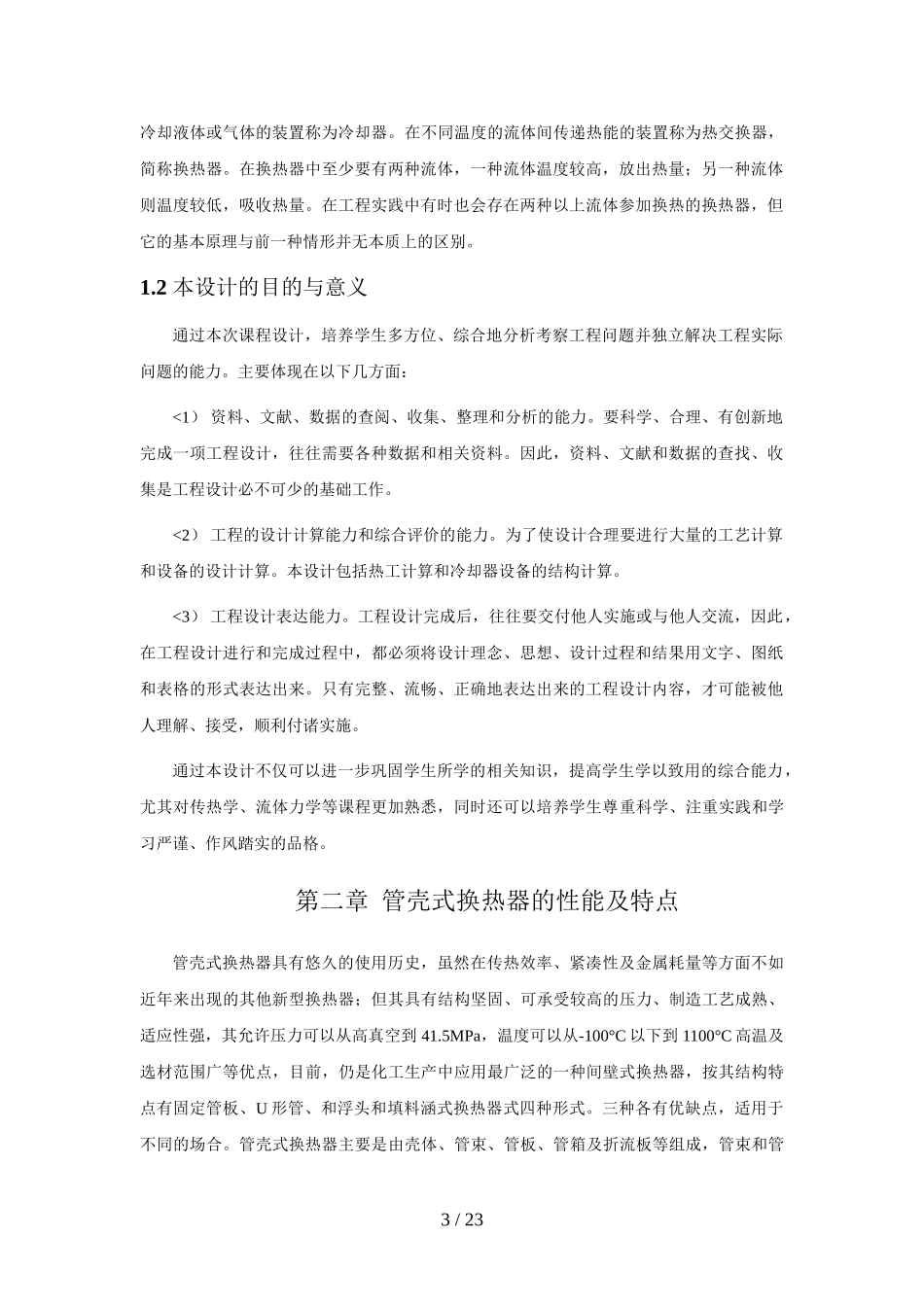

固定管板式管壳式冷却器设计说明书目录第一章概述……………………………………………………………………………31.1换热器简单介绍……………………………………………………………31.2本设计的目的与意义………………………………………………………3第二章管壳式换热器的性能及特点………………………………………………42.1列管式换热器的类型………………………………………………………52.1.1固定管板式换热器……………………………………………………52.1.2浮头式换热器…………………………………………………………52.1.3U型管换热器…………………………………………………………62.1.4填料涵式换热器………………………………………………………62.2题目要求换热器的设计……………………………………………………62.2.1换热管及其在管板上的排列…………………………………………72.2.2管板和管子的连接……………………………………………………82.2.3管箱……………………………………………………………………92.2.4壳体及其与管板的连接……………………………………………102.2.5折流板…………………………………………………………………112.2.6拉杆和定距管………………………………………………………122.3管壳式换热器的标准………………………………………………………13第三章煤油冷却器设计计算………………………………………………………143.1设计任务与设计方案的确定………………………………………………143.1.1原始资料………………………………………………………………143.1.2选择换热器类型………………………………………………………143.1.3流动空间及流速的确定………………………………………………141/233.1.4确定物性数据…………………………………………………………143.1.5传热量及平均温差……………………………………………………153.1.6估算传热面积及传热面结构…………………………………………163.1.7管程计算………………………………………………………………183.1.8壳程结构及壳程计算…………………………………………………183.1.9需用传热面积………………………………………………………203.1.10阻力计算……………………………………………………………21第四章设计心得体会…………………………………………………………24参考文献…………………………………………………………………………26附录………………………………………………………………………………27第一章概述1.1换热器简单介绍在石油化工生产中，常需要加热或冷却，及热量的传递。热量的传递有导热、对流和辐射三种基本方式。本设计是导热与对流两种传热方式的组合。当一种流体与另一种流体进行热交换而且不允许混合时，就要求在间壁式热交换器中进行，冷热流体被固体传热面隔开。本次设计的题目是固定管板的管壳式煤油冷却器，冷却器是换热设备中的一种，它是按在化工生产中所用的各种换热设备的功能和用途不同进行分类的。用水或其他冷却介质2/23冷却液体或气体的装置称为冷却器。在不同温度的流体间传递热能的装置称为热交换器，简称换热器。在换热器中至少要有两种流体，一种流体温度较高，放出热量；另一种流体则温度较低，吸收热量。在工程实践中有时也会存在两种以上流体参加换热的换热器，但它的基本原理与前一种情形并无本质上的区别。1.2本设计的目的与意义通过本次课程设计，培养学生多方位、综合地分析考察工程问题并独立解决工程实际问题的能力。主要体现在以下几方面：<1）资料、文献、数据的查阅、收集、整理和分析的能力。要科学、合理、有创新地完成一项工程设计，往往需要各种数据和相关资料。因此，资料、文献和数据的查找、收集是工程设计必不可少的基础工作。<2）工程的设计计算能力和综合评价的能力。为了使设计合理要进行大量的工艺计算和设备的设计计算。本设计包括热工计算和冷却器设备的结构计算。<3）工程设计表达能力。工程设计完成后，往往要交付他人实施或与他人交流，因此，在工程设计进行和完成过程中，都必须将设计...
