固定管板式换热器毕业设计VIP免费

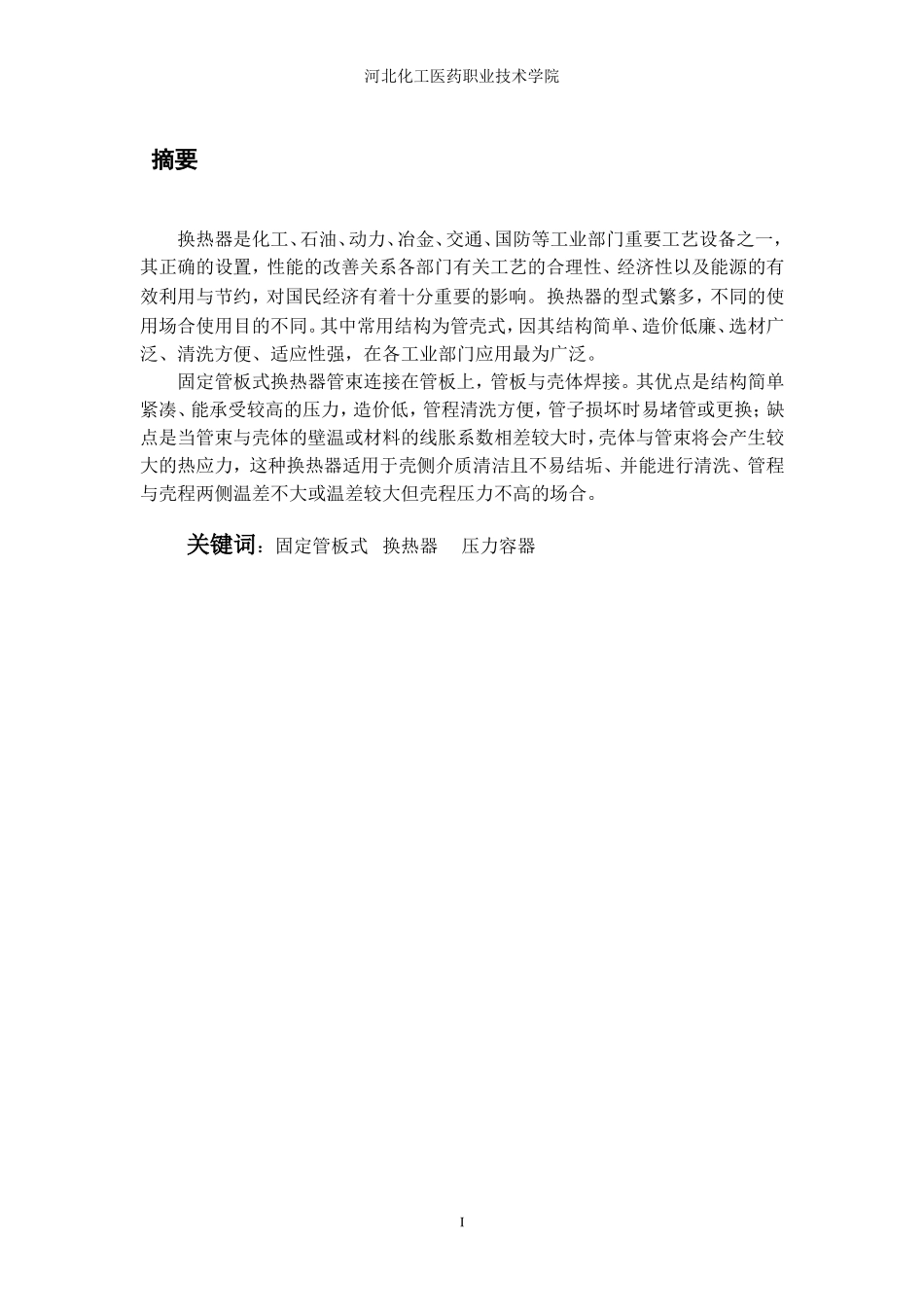

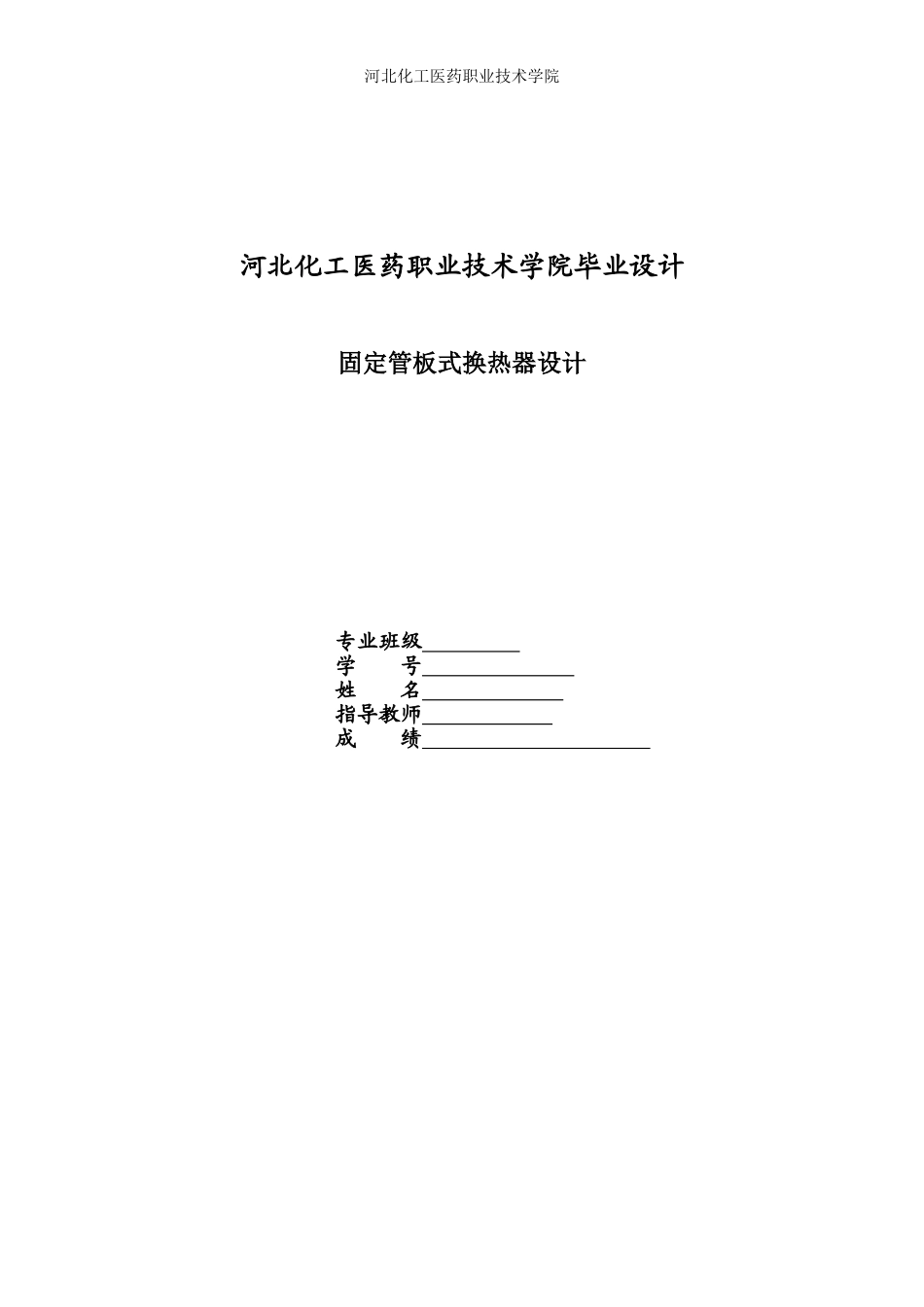

河北化工医药职业技术学院河北化工医药职业技术学院毕业设计固定管板式换热器设计专业班级学号姓名指导教师成绩河北化工医药职业技术学院摘要换热器是化工、石油、动力、冶金、交通、国防等工业部门重要工艺设备之一，其正确的设置，性能的改善关系各部门有关工艺的合理性、经济性以及能源的有效利用与节约，对国民经济有着十分重要的影响。换热器的型式繁多，不同的使用场合使用目的不同。其中常用结构为管壳式，因其结构简单、造价低廉、选材广泛、清洗方便、适应性强，在各工业部门应用最为广泛。固定管板式换热器管束连接在管板上，管板与壳体焊接。其优点是结构简单紧凑、能承受较高的压力，造价低，管程清洗方便，管子损坏时易堵管或更换；缺点是当管束与壳体的壁温或材料的线胀系数相差较大时，壳体与管束将会产生较大的热应力，这种换热器适用于壳侧介质清洁且不易结垢、并能进行清洗、管程与壳程两侧温差不大或温差较大但壳程压力不高的场合。关键词：固定管板式换热器压力容器I河北化工医药职业技术学院目录第一章绪论……………………………………………………………………11.1货叉与放箱的概念…………………………………………………11.2货叉与放箱的分类…………………………………………………1第二章课程设计的内容和要求………………………………………………32.1课程设计的内容………………………………………………32.2课程设计的控制要求…………………………………………………3第三章硬件系统设计…………………………………………………………43.1PLC控制的优点……………………………………………………43.2PLC的发展………………………………………………………………43.3PLC的选型及其特点……………………………………………………73.4所需硬件工具与仪器…………………………………………………8第四章软件系统设计…………………………………………………………244.1设计思想……………………………………………………44.2PLC端子接线……………………………………………………44.3PLC梯形图……………………………………………………44.4指令程序……………………………………………………4第五章系统的安装调试………………………………………………………255.1系统的安装……………………………………………………………255.2系统的调试……………………………………………………………26参考文献………………………………………………………………………27致谢……………………………………………………………………………28II河北化工医药职业技术学院第一章绪论化工生产离不开化工设备，化工设备是化工生产必不可少的物质技术基础，是生产力的主要因素，是化工产品质量保证体系的重要组成部分[1]。然而在化工设备中化工容器占据着举足轻重的地位，由于化工生产中，介质通常具有较高的压力，化工容器一般有筒体、封头、支座、法兰及各种容器开孔接管所组成，通常为压力容器，因为压力容器是化工设备的主体，对其化工生产过程极其重要，国家对其每一步都有具的标准对其进行规范，如：中国《压力容器安全技术监察规程》、GB150—1998《钢制压力容器》、GB151—1999《管壳式换热器》等。在其中能根据不通的操作环境选出不同的材料，查出计其允许的工作压力，工作温度等[。换热器简单说是具有不同温度的两种或两种以上流体之间传递热量的设备。在工业生产过程中，进行着各种不同的热交换过程，其主要作用是使热量由温度较高的流体向温度较低的流体传递，使流体温度达到工艺的指标，以满足生产过程的需要。此外，换热设备也是回收余热，废热，特别是低品位热能的有效装置。1.1什么是管壳式换热器管壳式换热器(shellandtubeheatexchanger)又称列管式换热器。是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。这种换热器结构较简单，操作可靠，可用各种结构材料（主要是金属材料）制造，能在高温、高压下使用，是目前应用最广的类型。1.2管壳式换热器的分类是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。这种换热器结构较简单，操作可靠，...
