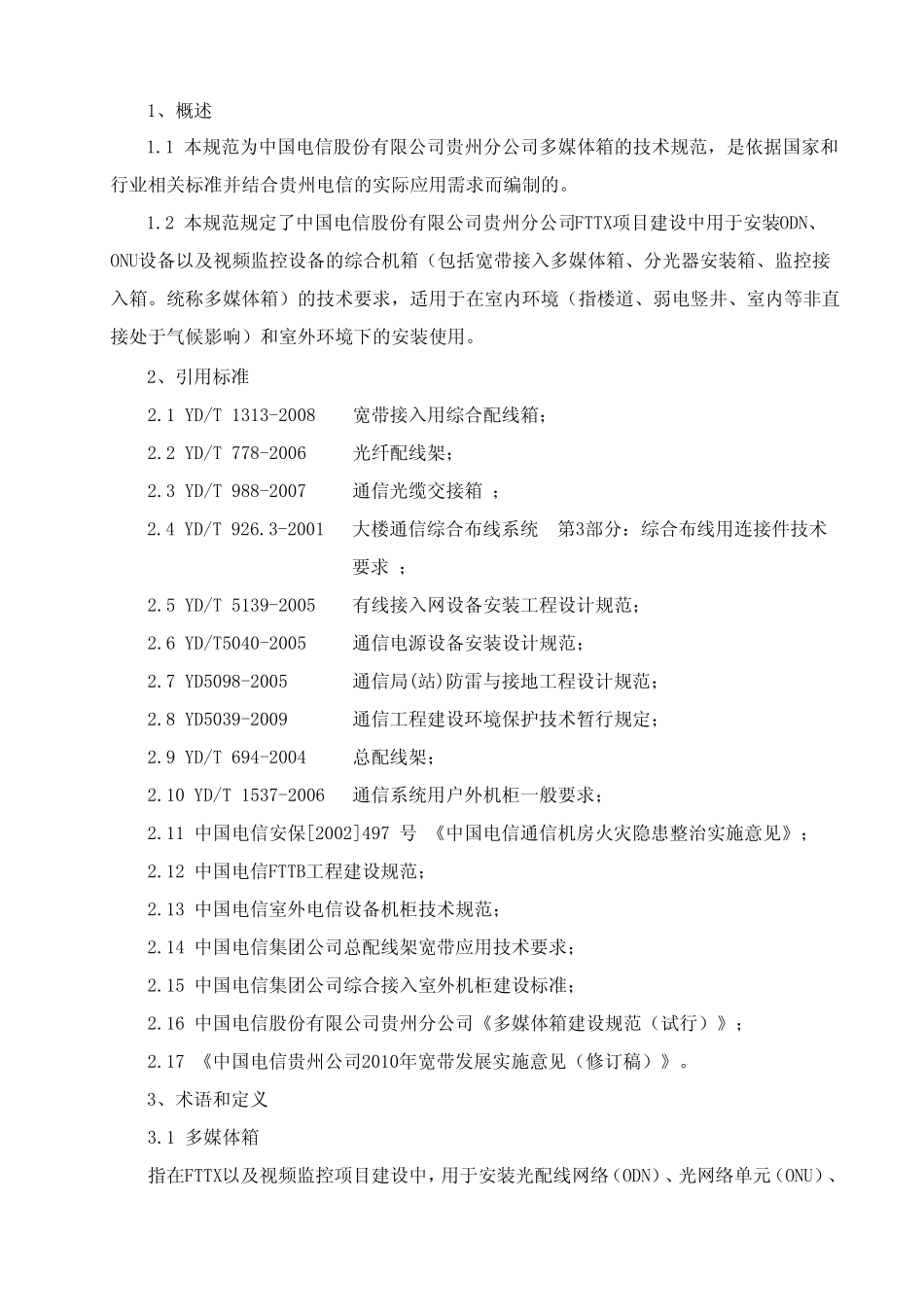

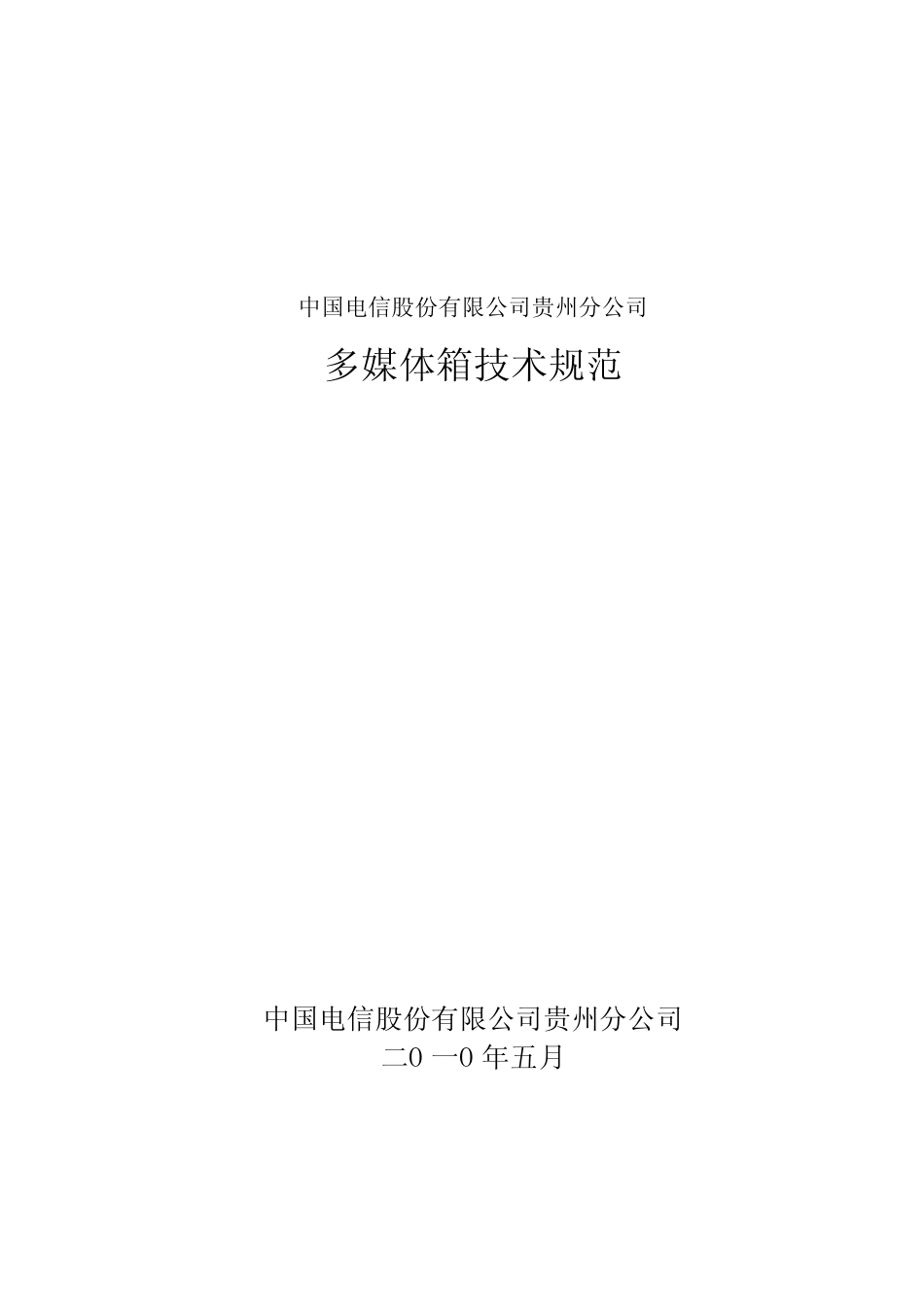

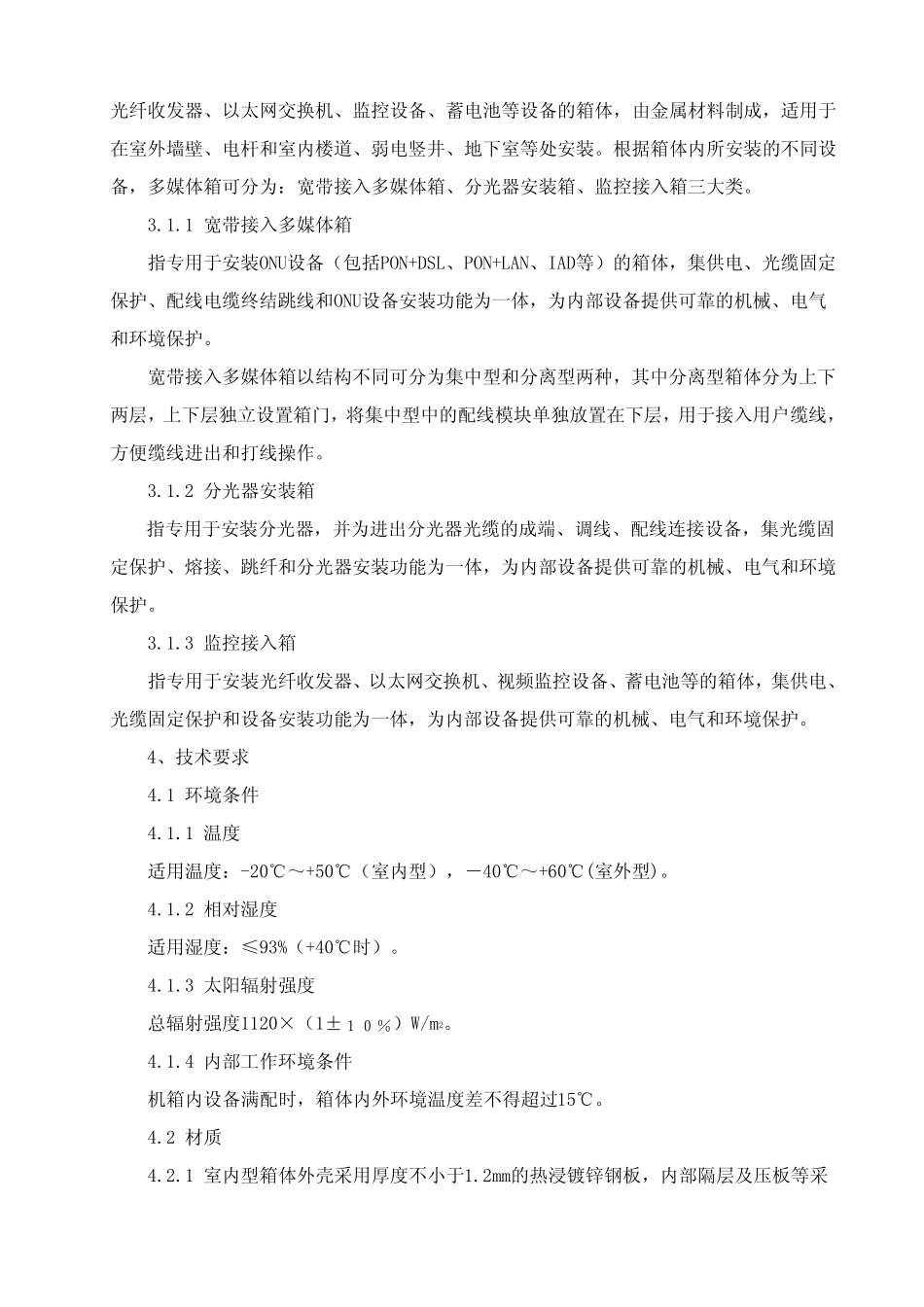

中国电信股份有限公司贵州分公司多媒体箱技术规范中国电信股份有限公司贵州分公司二O一O年五月1、概述1.1本规范为中国电信股份有限公司贵州分公司多媒体箱的技术规范，是依据国家和行业相关标准并结合贵州电信的实际应用需求而编制的。1.2本规范规定了中国电信股份有限公司贵州分公司FTTX项目建设中用于安装ODN、ONU设备以及视频监控设备的综合机箱（包括宽带接入多媒体箱、分光器安装箱、监控接入箱。统称多媒体箱）的技术要求，适用于在室内环境（指楼道、弱电竖井、室内等非直接处于气候影响）和室外环境下的安装使用。2、引用标准2.1YD/T1313-2008宽带接入用综合配线箱；2.2YD/T778-2006光纤配线架；2.3YD/T988-2007通信光缆交接箱；2.4YD/T926.3-2001大楼通信综合布线系统第3部分：综合布线用连接件技术要求；2.5YD/T5139-2005有线接入网设备安装工程设计规范；2.6YD/T5040-2005通信电源设备安装设计规范；2.7YD5098-2005通信局(站)防雷与接地工程设计规范；2.8YD5039-2009通信工程建设环境保护技术暂行规定；2.9YD/T694-2004总配线架；2.10YD/T1537-2006通信系统用户外机柜一般要求；2.11中国电信安保[2002]497号《中国电信通信机房火灾隐患整治实施意见》；2.12中国电信FTTB工程建设规范；2.13中国电信室外电信设备机柜技术规范；2.14中国电信集团公司总配线架宽带应用技术要求；2.15中国电信集团公司综合接入室外机柜建设标准；2.16中国电信股份有限公司贵州分公司《多媒体箱建设规范（试行）》；2.17《中国电信贵州公司2010年宽带发展实施意见（修订稿）》。3、术语和定义3.1多媒体箱指在FTTX以及视频监控项目建设中，用于安装光配线网络（ODN）、光网络单元（ONU）、光纤收发器、以太网交换机、监控设备、蓄电池等设备的箱体，由金属材料制成，适用于在室外墙壁、电杆和室内楼道、弱电竖井、地下室等处安装。根据箱体内所安装的不同设备，多媒体箱可分为：宽带接入多媒体箱、分光器安装箱、监控接入箱三大类。3.1.1宽带接入多媒体箱指专用于安装ONU设备（包括PON+DSL、PON+LAN、IAD等）的箱体，集供电、光缆固定保护、配线电缆终结跳线和ONU设备安装功能为一体，为内部设备提供可靠的机械、电气和环境保护。宽带接入多媒体箱以结构不同可分为集中型和分离型两种，其中分离型箱体分为上下两层，上下层独立设置箱门，将集中型中的配线模块单独放置在下层，用于接入用户缆线，方便缆线进出和打线操作。3.1.2分光器安装箱指专用于安装分光器，并为进出分光器光缆的成端、调线、配线连接设备，集光缆固定保护、熔接、跳纤和分光器安装功能为一体，为内部设备提供可靠的机械、电气和环境保护。3.1.3监控接入箱指专用于安装光纤收发器、以太网交换机、视频监控设备、蓄电池等的箱体，集供电、光缆固定保护和设备安装功能为一体，为内部设备提供可靠的机械、电气和环境保护。4、技术要求4.1环境条件4.1.1温度适用温度：-20℃～+50℃（室内型），－40℃～+60℃(室外型)。4.1.2相对湿度适用湿度：≤93%（+40℃时）。4.1.3太阳辐射强度总辐射强度1120×（1±１０％）W/m2。4.1.4内部工作环境条件机箱内设备满配时，箱体内外环境温度差不得超过15℃。4.2材质4.2.1室内型箱体外壳采用厚度不小于1.2mm的热浸镀锌钢板，内部隔层及压板等采用厚度不小于1.0mm的电镀锌钢板。4.2.2室外型箱体外壳采用奥氏体型、标号304（18Cr-8Ni）的不锈钢板，厚度不小于1.5mm；内部隔层及压板等采用厚度不小于1.0mm的电镀锌钢板。4.2.3箱体内承重构件的钢材采用厚度为2.0mm的电镀锌钢板。4.2.4用于机箱的金属材料在经过或未经过表面处理后，均应具备抗腐蚀及电化学反应的能力。4.2.5箱体非金属材料零部件应采用阻燃材料，其燃烧性能应能通过阻燃实验的要求。4.2.6室外型箱体所有外露非金属机柜制件应抵抗紫外线，经过模拟太阳辐射试验后，无裂缝、针孔、破损等现象。4.3外观与结构4.3.1表面处理经涂覆处理的金属结构件，其表面应进行喷塑防腐处理，涂层附着应牢固，不存在起皮、掉漆等缺陷。其外观色泽应均匀、光滑平整、漆膜附着牢固，没有挂流、划痕、露底、气泡及发白等现象。涂层附着力应不低于GB/T92...
