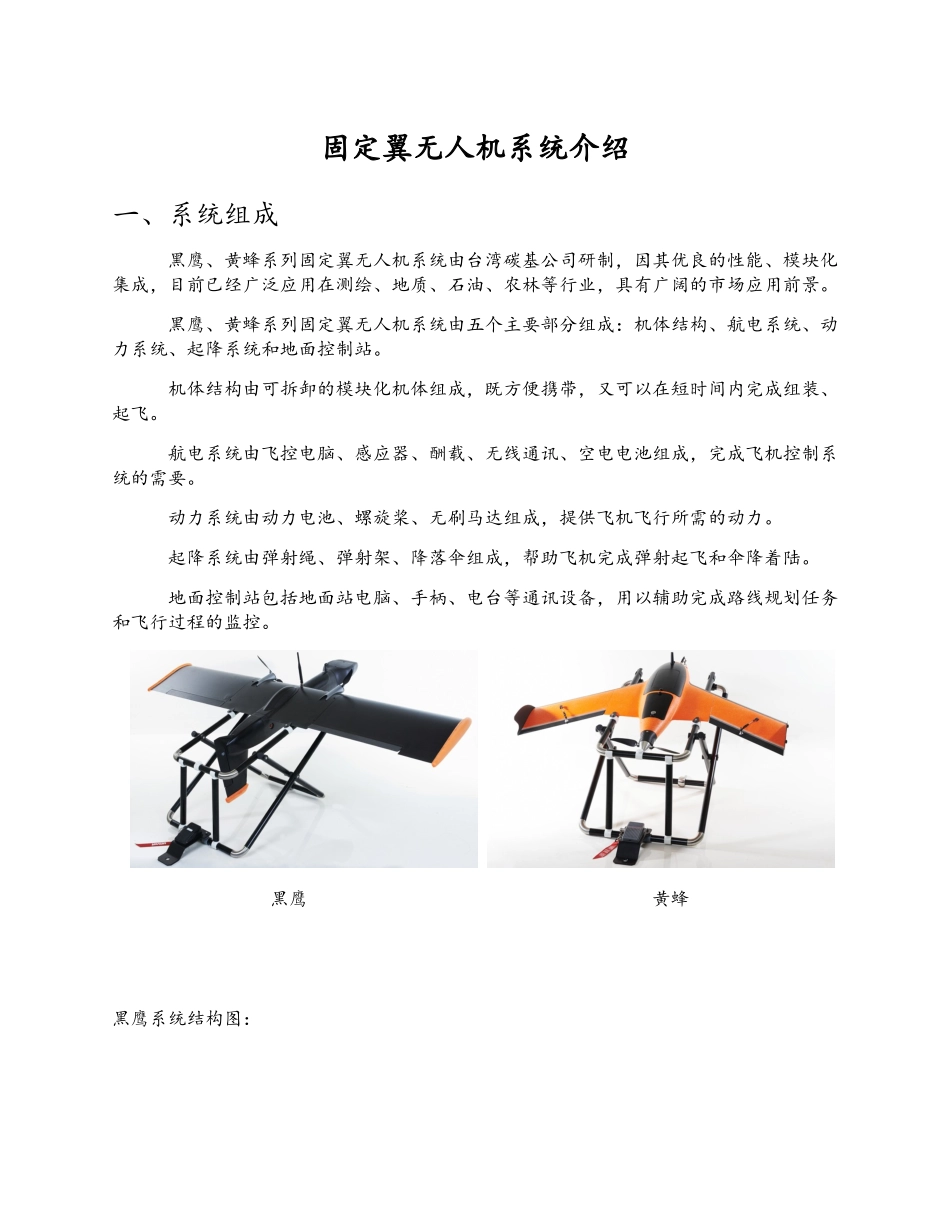

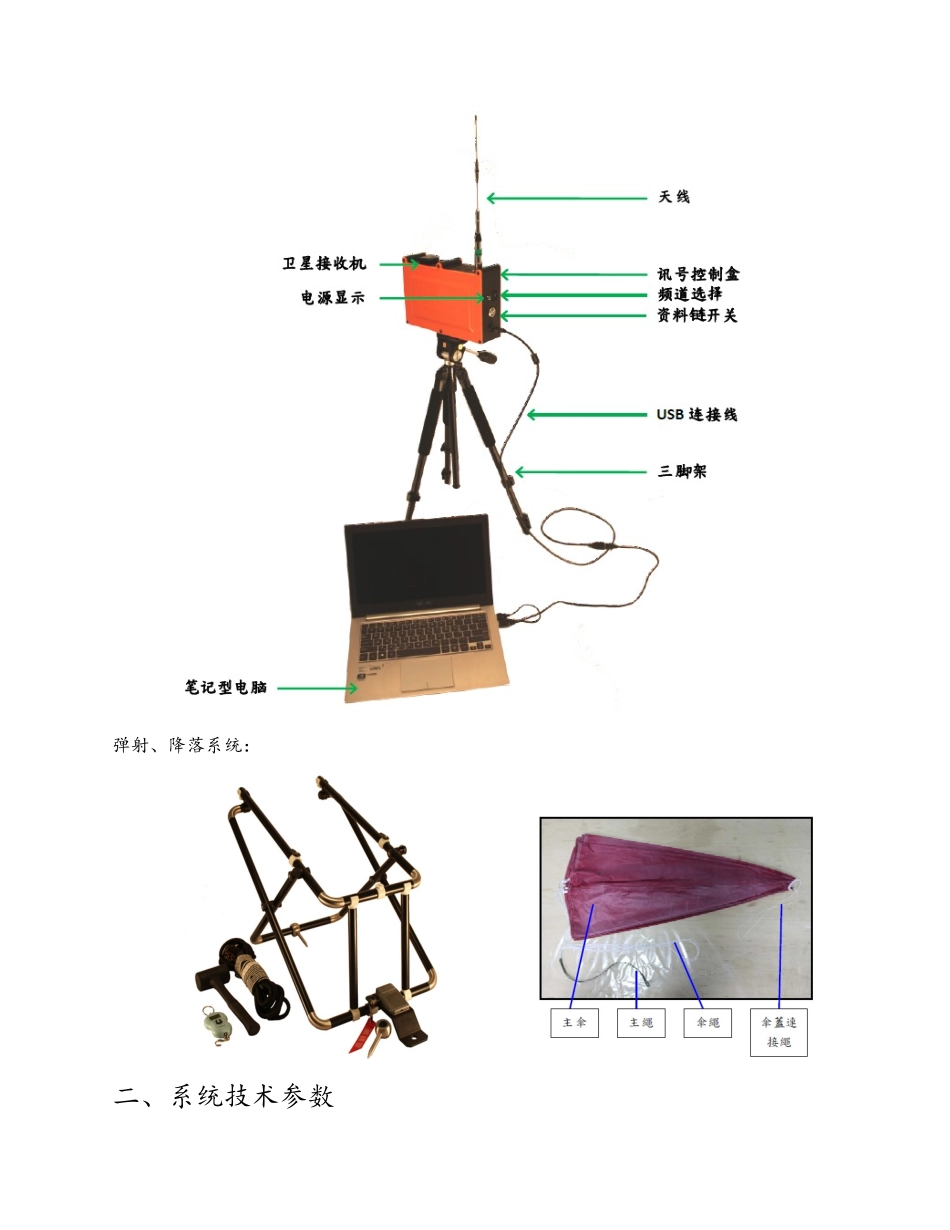

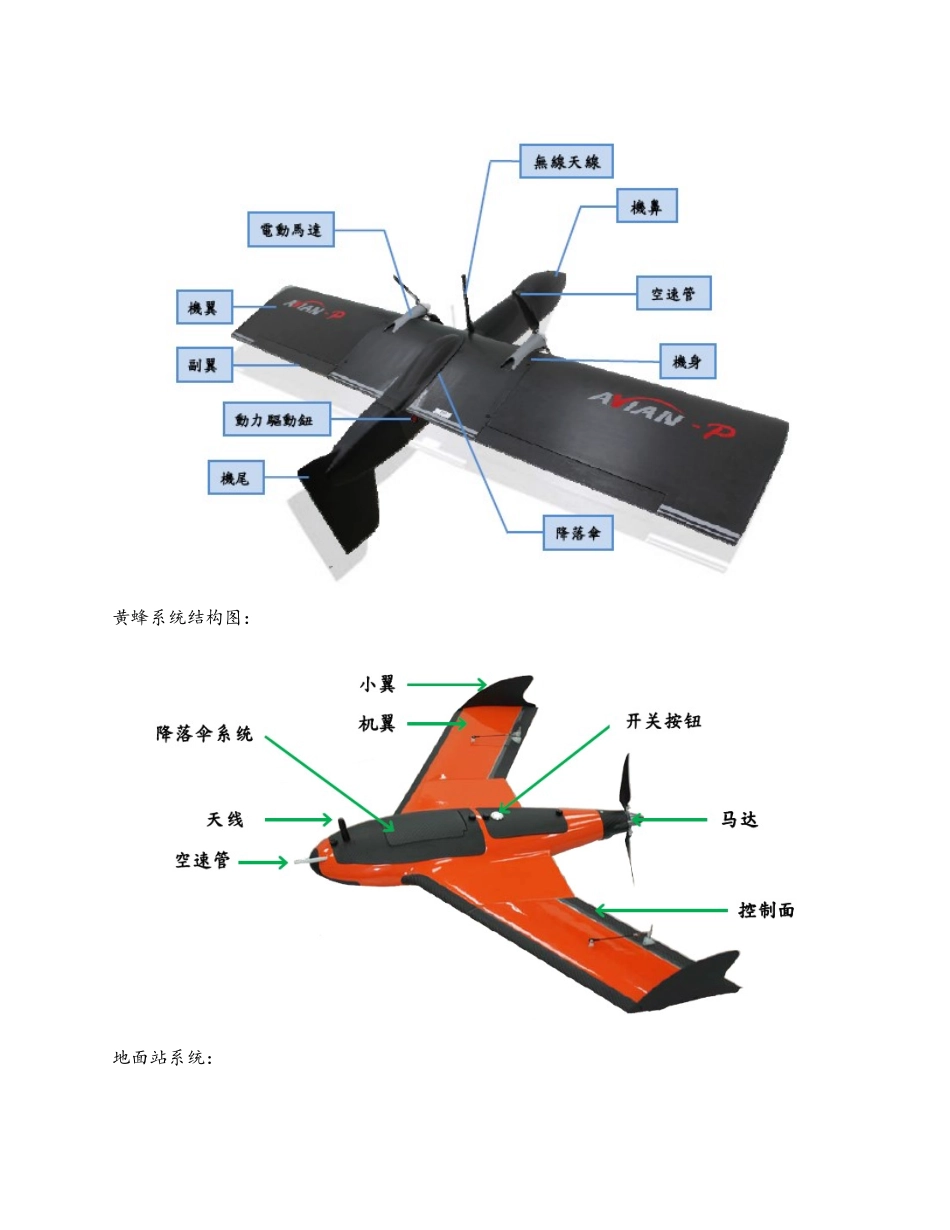

固定翼无人机系统介绍一、系统组成黑鹰、黄蜂系列固定翼无人机系统由台湾碳基公司研制，因其优良的性能、模块化集成，目前已经广泛应用在测绘、地质、石油、农林等行业，具有广阔的市场应用前景。黑鹰、黄蜂系列固定翼无人机系统由五个主要部分组成：机体结构、航电系统、动力系统、起降系统和地面控制站。机体结构由可拆卸的模块化机体组成，既方便携带，又可以在短时间内完成组装、起飞。航电系统由飞控电脑、感应器、酬载、无线通讯、空电电池组成，完成飞机控制系统的需要。动力系统由动力电池、螺旋桨、无刷马达组成，提供飞机飞行所需的动力。起降系统由弹射绳、弹射架、降落伞组成，帮助飞机完成弹射起飞和伞降着陆。地面控制站包括地面站电脑、手柄、电台等通讯设备，用以辅助完成路线规划任务和飞行过程的监控。黑鹰黄蜂黑鹰系统结构图：黄蜂系统结构图：地面站系统：弹射、降落系统：二、系统技术参数黑鹰技术参数指标要求重量整套飞機重量低于4.5kg材质碳纤维机体特点具有相机镜头自动保护装置(降落時自动关闭)，水气分离空速管，鼻锥罩及垂直尾翼有防撞泡棉翼展不大於1.6米電池15AH锂聚合物电池(11.1V,3S1P)动力系统无刷电动马达航测相机不低于2400万像素(全画幅相机SONYRX1R）尾翼高清视频尾翼安装1080P高清视频记录仪续航时间70-90分钟(视相机重量及飞机拍摄高度而定)抗风级数蒲福风級6級(39–49公里/小時)(22–27节)抗雨蒲福雨級4級起飞弹射绳与放置架降落降落伞通讯频率434/868/912MHz(有7个频段可选择，容许同一空域有多架飞机同时执行任务。分辨率地面像素分辨率5cm拍摄面积5平方千米（GSD5cm）10平方千米（GSD10cm）14平方千米（GSD15cm）地面操控软件1、全中文菜单2、基于GOOGLE地图设置、规划航线（也可以根据客户需要定制其他格式底图）3、操控软件中包括飞行前的安全检测系统系统组成飞控系统、地面导控系统、摄影系统各一套授权与技术支持必须提供制造厂家针对本项目专项授权，投标人在河南有经当地审计部门审核的技术支持机构。黄蜂技术参数重量整套飞機重量低于2kg材质发泡聚丙烯及碳纤维增强结构机体特点一体化机身，无需拆卸。尺寸100×65×10cm電池8000mAH锂聚合物电池(11.1V)动力系统无刷电动马达；300W.后推式续航时间45分钟(视相机重量及飞机拍摄高度而定)相机选配2470万像素或2030万像素抗风级数蒲福风級4級以下抗雨小雨起飞弹射绳或放置架降落降落伞通讯频率434/868/912MHz(有7个频段可选择，容许同一空域有多架飞机同时执行任务。分辨率地面像素分辨率5cm拍摄面积3平方千米（GSD5cm）5平方千米（GSD10cm）10平方千米（GSD15cm）地面操控软件1、全中文菜单2、基于GOOGLE地图设置、规划航线（也可以根据客户需要定制其他格式底图）3、操控软件中包括飞行前的安全检测系统系统组成飞控系统、地面导控系统、摄影系统各一套系统升级性预留载具的空间，可以升级安裝高清视频装备。授权与技术支持必须提供制造厂家针对本项目专项授权，投标人在***省有经当地审计部门审核的技术支持机构。三、系统特性1、机体模块化方便拆卸，便于携带组装简单，快速任务2、简易、安全的起降系统—弹射起飞（人工或弹射架弹射）—降落伞降落3、完整的飞前检核系统—步步检核，系统自动通过—避免人为的错误操作4、全自动驾驶—可按照多种模式自动执行飞行拍摄任务—可配合人工操控，规避风险，提高环境适应能力5、工业级设计—采用高强度材料，机身抗磨损—防风、防雨、防雪设计，适应目前民用无人机领域所能承受的最苛刻的环境6、良好的空地通讯能力—实时的数据上链、下链通讯—可选配全向型或指向型天线，可执行超远距离飞行作业7、自由航线规划—可进行区域飞行—可延条带状线路飞行四、固定翼无人机应用1）灾害监测我国很多地区都处于地质灾害多发的地带，空难、海难、城市灾害等救援和灾情监测对时间的要求都十分紧迫，无人机系统作为快速的响应手段，可以用于各种地质灾害的监测，如山体滑坡、洪涝灾害、堰塞湖监测、泥石流灾害，可以完成灾区受灾面积计算、山体崩塌的土石方量计算、灾区损毁房屋位置的定位和灾区三维可视化及分析。2）环境监测随着国家生...
